CA6140车床用弯型枢轴臂结构件

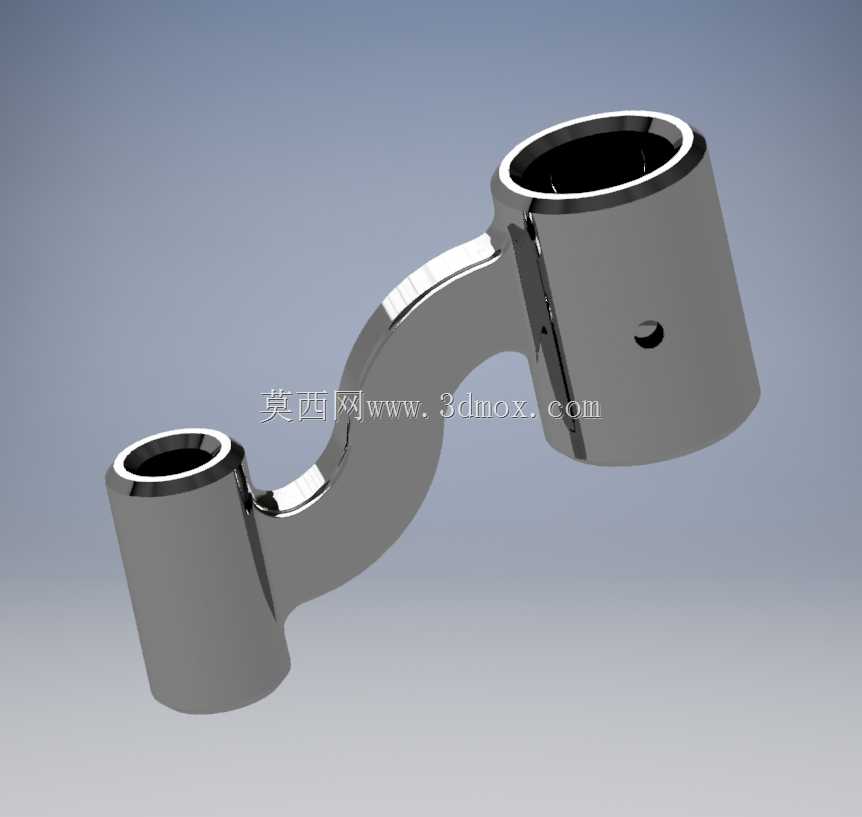

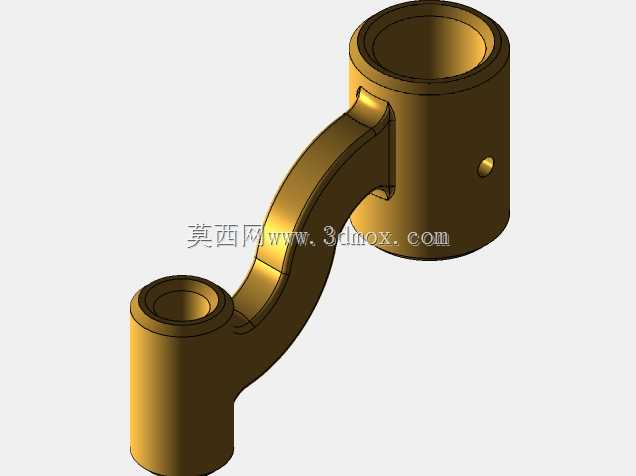

　　这款枢轴臂是CA6140普通车床操纵机构中的核心传动连接件，主要承担车床进给系统、主轴变速操纵机构中力的传递与运动轨迹导向作用，在车床实际运行过程中，它连接操纵手柄与滑移齿轮拨叉，将操作人员施加在操纵手柄上的摆动动作，按照预设的运动轨迹传递到对应拨叉上，带动滑移齿轮在花键轴上完成轴向滑移，实现主轴转速切换、进给量调整或者走刀方向切换的动作，是车床操纵系统中保障换挡动作顺畅、定位准确的关键受力零件。从结构设计来看，该零件采用双套筒加弯型连接臂的整体结构，两端的同轴套筒分别作为铰接安装位与动作输出位，其中直径较大的套筒作为固定铰接端，内部加工有高精度的光孔，用于套装在固定铰接销轴上，套筒侧壁开设的径向小孔用于安装紧定螺钉，

　　实现枢轴臂与铰接销轴的周向定位或者轴向限位，避免工作过程中出现窜动、偏摆问题；直径较小的套筒作为动作输出端，用于连接拨叉或者连杆组件，将摆动扭矩传递到下游执行部件。中间的弯型连接臂采用变截面圆弧过渡设计，没有突兀的直角转折，一方面是为了避让车床内部的其他轴系、齿轮、罩壳等零部件，保证安装后不会与周边结构发生运动干涉，另一方面这种圆弧过渡的变截面结构能够优化零件受力时的应力分布，避免应力集中导致的零件断裂、变形问题，在频繁的往复摆动工况下具备更长的使用寿命。在安装边界方面，两端套筒的内孔尺寸、中心距是核心安装参数，设计时严格匹配CA6140车床对应铰接销轴的直径、安装位的中心距要求，套筒的外圆直径、连接臂的弯曲弧度都经过干涉校验，

　　安装后枢轴臂的摆动行程范围内，与周边的主轴箱内壁、相邻齿轮端面、其他操纵连杆之间都预留了足够的安全间隙，不会在摆动过程中出现卡滞、磕碰问题。从实际应用场景来看，这类枢轴臂除了在CA6140车床上使用，同结构的变体也广泛应用在其他普通卧式车床、升降台铣床、摇臂钻床等通用金属切削机床的操纵机构中，核心作用都是在受限的安装空间内，完成特定角度的摆动传动，将操纵端的动作精准传递到执行端。设计这类零件时，首先需要明确操纵机构的传动比要求，根据需要传递的摆角、扭矩确定两端套筒的中心距、连接臂的截面尺寸，保证零件具备足够的抗弯、抗扭强度，避免长期受力出现塑性变形导致换挡定位不准；其次要结合机床内部的装配空间，反复调整连接臂的弯曲弧度与外形轮廓，

　　既要保证结构强度，又要尽可能缩小零件的整体占用空间，给其他零部件留出装配余量；最后还要考虑零件的加工工艺性，两端套筒的内孔要保证同轴度、圆柱度公差，连接臂与套筒的衔接位置要设计合理的拔模斜度或者加工退刀结构，方便铸造成型或者后续的机加工工序，降低生产制造的难度。零件的表面处理通常采用发黑或者镀锌工艺，提升零件的防锈能力，适配机床内部多油污、多切削液的工作环境，避免长期使用出现锈蚀导致铰接位卡滞。在实际装配调试时，需要先将大直径套筒套装在固定销轴上，拧紧紧定螺钉后手动扳动枢轴臂测试摆动顺畅度，确认无卡滞后再连接小端的连杆或者拨叉组件，调整好连接间隙后再进行整机的操纵动作测试，保证换挡时动作到位、无脱挡、乱挡问题。
