内啮合槽轮间歇传动机构结构设计

　　本次呈现的内啮合槽轮间歇传动结构，是间歇运动机构里应用覆盖度极高的经典构型，和外槽轮结构相比，内啮合布局的传动平稳性、承载冗余度都有明显优势，在多类需要定周期间歇送进、工位转位的设备场景中都能看到这类结构的实际应用。从实际工况适配来看，这类结构最常出现在需要固定转角间歇动作的工位切换环节，比如多工位组合机床的回转工作台转位驱动、胶片放映机的片槽间歇输片机构、计时仪表的走时计数驱动、自动化包装线的分度送料工位，甚至部分轻工机械的定长送进单元里，都能找到这类槽轮结构的设计痕迹。和棘轮、不完全齿轮这类间歇机构相比，内啮合槽轮在传动过程中没有刚性冲击，启停瞬间的动载荷更小，适合中速、分度精度要求中等的传动场景，不需要额外添加缓冲阻尼结构就能实现平稳的间歇动作输出。

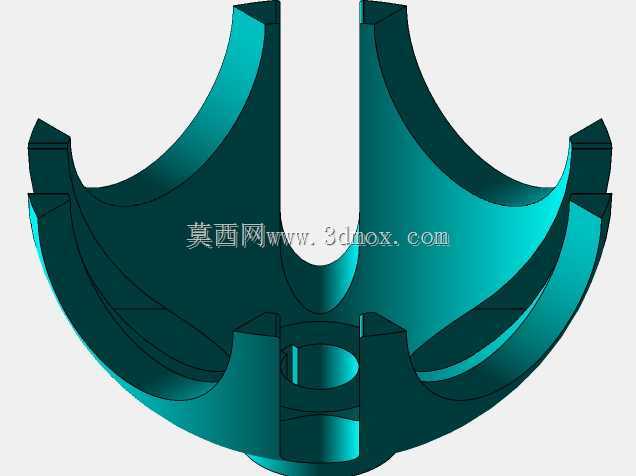

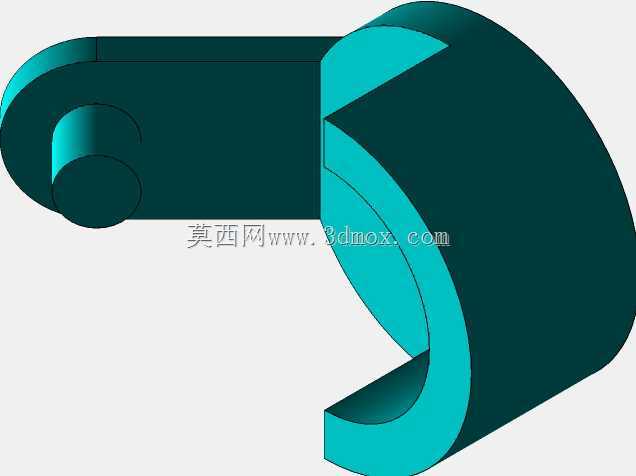

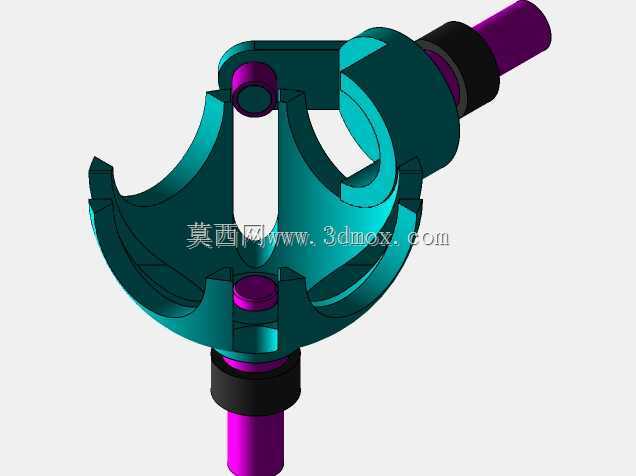

　　从结构功能逻辑来看，这套内啮合槽轮机构核心由带圆柱销的主动驱动盘、带径向槽的从动槽轮、中心定位支撑结构三个核心部分组成。主动盘做连续匀速回转运动，当圆柱销嵌入从动槽轮的径向槽时，会带动槽轮做定角度回转，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定位置，直到圆柱销进入下一个径向槽，才会启动下一次分度动作。这套结构的槽数直接决定了单次分度的转角，本次呈现的四槽结构单次分度转角为90度，适配四工位回转类设备的工位切换需求，当然在实际设计中，也可以根据工位数量调整槽数，比如六槽结构对应60度单次转角，八槽结构对应45度单次转角，不过槽数过多会导致槽轮的锁止弧长度不足，锁止刚性下降，槽数过少则会导致槽轮启动瞬间的角加速度过大，动载荷升高，因此常规设计中四槽、六槽的应用占比最高。

　　从设计思路层面拆解，内啮合槽轮的设计首先要确定运动系数，也就是槽轮每次运动时间和主动盘回转一周总时间的比值，内啮合结构的运动系数始终大于外啮合同槽数结构，意味着槽轮的运动时间更长，启停过程更平缓，动载荷系数更低，这也是内啮合结构在中速工况下更受青睐的核心原因。设计过程中首先要根据工位数量确定槽数，再根据中心距要求确定主动销的回转半径，这里需要严格校核圆柱销进入和脱离径向槽的瞬间位置，必须保证圆柱销的中心运动轨迹和径向槽的中心线相切，否则会出现传动卡滞、刚性冲击甚至结构卡死的问题。锁止弧的设计是整个结构的精度核心，锁止弧的配合间隙需要控制在合理范围，间隙过大会导致锁止状态下槽轮存在窜动间隙，影响分度定位精度，间隙过小则会导致锁止弧面出现摩擦磨损，长时间运行后出现卡滞问题。

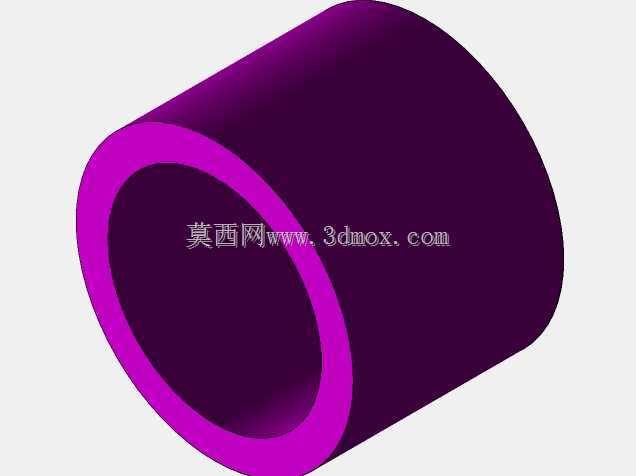

　　从安装边界和尺寸适配来看，这类内啮合槽轮结构的整体径向尺寸由槽轮外径决定，轴向尺寸则由槽轮和主动盘的厚度叠加决定，安装时需要严格保证主动盘和从动槽轮的轴线平行度，两轴的中心距偏差需要控制在IT7级精度范围内，否则会导致圆柱销和径向槽的配合间隙不均，出现单侧磨损加剧的问题。径向槽的宽度需要和圆柱销的直径做间隙配合，配合公差一般选H7/g6，既保证传动过程中无卡滞，又能控制传动回差在合理范围内。中心支撑轴的设计需要考虑槽轮启停瞬间的冲击载荷，轴径需要根据最大动载荷做弯扭组合强度校核，键连接的选择需要匹配扭矩传递需求，避免启停冲击下出现键连接剪切失效。在实际安装调试时，需要手动盘车检查整个运动周期内的动作流畅度，确认圆柱销进出径向槽时无卡滞，锁止弧贴合时槽轮无窜动，再进行空载试运行，逐步提升运行转速，观察运行过程中的振动和噪音情况，必要时对锁止弧的配合面做研磨处理，降低运行摩擦阻力。

　　和其他间歇传动结构相比，内啮合槽轮的结构更简单，加工难度更低，不需要复杂的凸轮加工就能实现稳定的间歇运动输出，维护成本也更低，只需要定期对配合面做润滑处理就能保证长期稳定运行。当然这类结构也存在一定的设计局限，比如槽数确定后分度转角就固定无法调节，不适合需要灵活调整分度角度的工况，同时运动过程中的角加速度变化规律是固定的，不适合高速重载的间歇传动场景，在高速工况下一般会选择凸轮分度机构来替代，但在中速、分度精度要求中等、成本控制要求较高的场景下，内啮合槽轮结构依然是性价比极高的传动方案。在实际建模过程中，需要重点关注径向槽和锁止弧的相切约束，避免出现建模干涉，同时要预留出合理的装配间隙，保证实际加工装配后机构能顺畅运行，很多新手建模时容易忽略锁止弧的配合间隙，按照完全零干涉建模，实际加工后因为零件公差累积就会出现装配卡滞的问题，这也是这类结构建模过程中需要重点规避的常见问题。
