CA6140机床用外链节式链轮传动结构

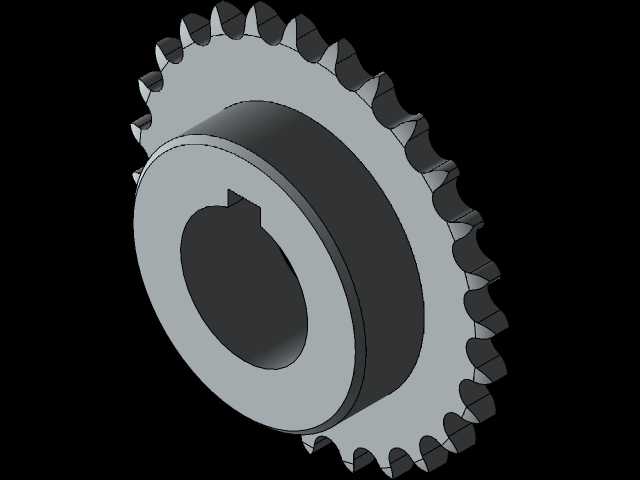

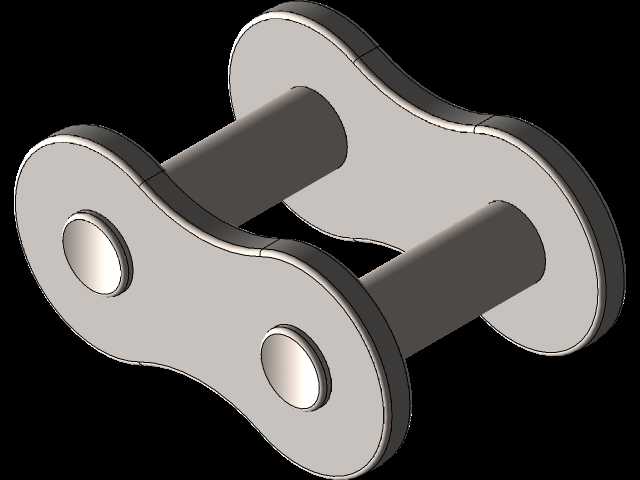

　　这套链传动结构的单节外链节建模，是针对CA6140普通车床进给箱到溜板箱的辅助传动链路做的结构还原，日常做机床大修改造、进给系统故障排查时，经常需要核对这类链节的配合尺寸，避免换件后出现跳齿、卡滞的问题。很多刚接触机床维修的工程师容易忽略链节的销轴与外链板的过盈配合量，实际装配中这个过盈量如果控制在0.02-0.04mm区间，既能保证外链板与销轴无相对窜动，又不会压装时导致外链板产生塑形变形。从结构设计上看，这个外链节采用的是8字外形的冲压外链板，两端的销轴孔同轴度公差控制在0.01mm以内，销轴两端做了圆弧倒角，既方便压装时对准内链节的套筒孔，也能减少装配过程中对套筒内壁的刮伤。实际应用场景里，除了普通车床的进给传动，

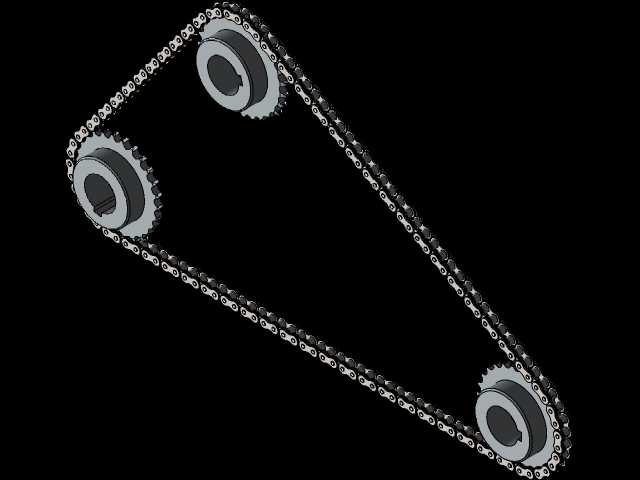

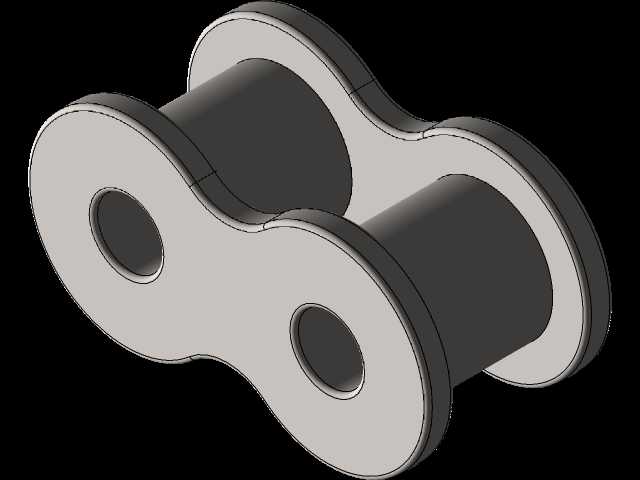

　　这类标准滚子链的外链节结构也广泛用在摩托车后传动、自行车驱动、轻型输送机的动力传递环节，不同场景下的链节板厚、销轴直径会根据传递扭矩做对应调整，比如CA6140机床上用的这个链节，板厚是1.6mm，销轴直径4mm，单节极限拉伸载荷能达到8kN，完全能满足车床进给时的低速大扭矩传递需求。做三维建模的时候，需要特别注意外链板的腰部圆弧过渡，这个位置是应力集中区，如果圆弧半径做小了，长期交变载荷下很容易出现链板断裂的故障，建模时要严格按照GB/T1243的标准尺寸做圆弧约束，不能随意简化过渡特征。安装边界上，这个链节与相邻内链节铰接后，铰接处的转动间隙要控制在0.03-0.05mm，间隙过小会导致传动卡滞、润滑脂无法进入铰接面，

　　间隙过大则会出现传动冲击、反向间隙超差的问题，尤其在机床进给传动中，反向间隙过大会直接导致车削螺纹时的螺距误差超差。另外销轴的伸出长度也要严格控制，两端伸出外链板的长度各为0.2mm，既保证压装后铆接时能有足够的变形量锁住外链板，又不会因为伸出过长和相邻链节、机床护板产生运动干涉。很多人做链传动建模时只做外观外形，忽略了铰接处的配合间隙、链板的应力释放结构，实际生产或维修中用这类模型做干涉校验、装配模拟时，很容易出现和实际装配不符的问题，这套结构在建模时还原了所有配合面的公差特征，能直接用于装配模拟、运动仿真，也能作为链传动非标改型的基础结构参考。
