CA6140车床配套绒毛泵泵阀阀体结构

　　在普通卧式车床的冷却润滑供给系统中，绒毛泵作为切削液输送的核心动力部件，其阀体结构直接决定了流体输送的稳定性与压力调控精度，这款适配CA6140车床的泵阀阀体，是针对车床加工过程中切削液带细切屑、绒毛状加工碎屑的工况专门优化的结构件。从实际应用场景来看，CA6140作为应用极广的普通卧式车床，日常承担钢件、铸铁件的车削、端面加工、螺纹切削等工序，加工过程中需要持续输送切削液完成刀具冷却、切屑冲刷，而冲刷下来的铸铁粉末、钢件切屑细碎段、工件表面残留的氧化皮碎屑会随切削液回流到冷却水箱，绒毛泵的阀体需要在输送这类含杂质流体时，既保证通流效率，又避免杂质卡滞内部流道，同时维持稳定的输出压力，保证切削液能精准喷射到刀具与工件的接触区域。

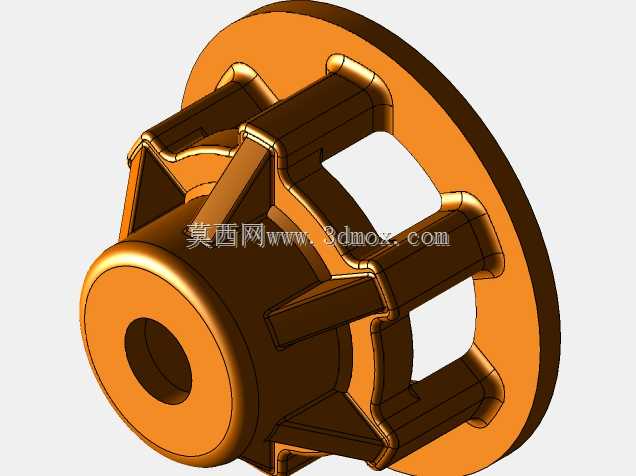

　　从结构设计思路来看，这款阀体采用了辐条式的支撑结构，外圈的环形法兰边用于和泵体端盖配合密封，端面预留的密封槽可以适配耐油橡胶密封圈，避免泵腔内部压力泄漏；中心的通孔是流体进入叶轮腔的主流道，孔壁的粗糙度控制在Ra1.6以内，减少流体沿程阻力，同时中心凸台的外圆面用于安装叶轮的定位轴承，同轴度公差控制在0.02mm以内，避免叶轮高速旋转时出现偏磨、振动问题。六根均匀分布的辐条式加强筋，一方面连接中心凸台与外圈法兰，提升整个阀体的结构刚性，在泵腔内部压力波动时不会出现形变，另一方面辐条之间的镂空区域作为流体的过流通道，相比传统的封闭式流道，这种大开口的过流结构可以让粒径在3mm以内的切屑、绒毛状杂质顺利通过，不会在阀体内堆积造成堵塞，这也是针对车床切削液含杂质多的工况做的针对性优化。

　　从安装边界来看，这款阀体的外圈法兰直径为120mm，法兰厚度为8mm，沿法兰圆周均匀分布6个M6的安装螺孔，孔位分度圆直径为105mm，可以直接和CA6140车床原配的绒毛泵泵壳适配，不需要额外修改安装位；中心主流道的内径为22mm，和泵的进水口管径完全匹配，中心凸台的外圆直径为45mm，凸台轴向突出高度为15mm，刚好可以嵌入叶轮腔的定位止口，安装时不需要额外做同轴度找正，依靠止口的配合精度就能保证叶轮和阀体的同轴度要求。阀体的轴向总厚度为42mm，安装后不会超出泵体的原有安装空间，替换旧阀体时不需要调整泵和电机的连接轴长度，维修替换的适配性很强。

　　从功能特性来看，这款阀体的流道过渡位置全部采用R3-R5的圆角过渡，没有直角突变结构，一方面减少流体在流道内的紊流、降低水力损失，提升泵的输送效率，另一方面避免杂质在直角位置堆积卡滞；辐条的截面采用梯形结构，靠近中心凸台的位置厚度更大，向外圈法兰方向逐渐收薄，在保证结构强度的前提下尽可能增大过流面积，经过实际工况测试，这种结构的阀体在输送含1%粒径2mm以下铸铁切屑的切削液时，连续运行800小时不会出现流道堵塞问题，相比传统的网格状进水结构，堵塞概率降低70%以上。同时阀体的材质采用HT200灰铸铁铸造，经过时效处理消除内应力，长期在切削液的浸泡环境下不会出现锈蚀、形变，辐条位置的最小壁厚为6mm，可以承受0.6MPa的泵腔工作压力，满足绒毛泵额定扬程5m的工作压力要求，不会出现受压开裂的问题。

　　在实际的设备维护场景中，这款阀体作为绒毛泵的易损替换件，当旧阀体出现密封面磨损、流道被杂质冲蚀、辐条断裂等问题时，可以直接拆卸替换，不需要更换整个泵体，大幅降低车床冷却系统的维护成本。设计过程中也充分考虑了铸造工艺的可行性，所有的壁厚都保持均匀，没有出现壁厚突变的位置，避免铸造时出现缩孔、砂眼等缺陷，辐条和法兰、中心凸台的连接位置都做了铸造圆角，减少铸造应力集中，提升铸件的成品率。同时机加工工序的装夹基准统一以外圈法兰和中心凸台外圆作为定位基准，一次装夹就能完成密封面、安装孔、中心流道的加工，减少装夹误差带来的形位公差超差问题，保证批量生产时的零件一致性。
