HF32F小型电磁继电器结构三维建模

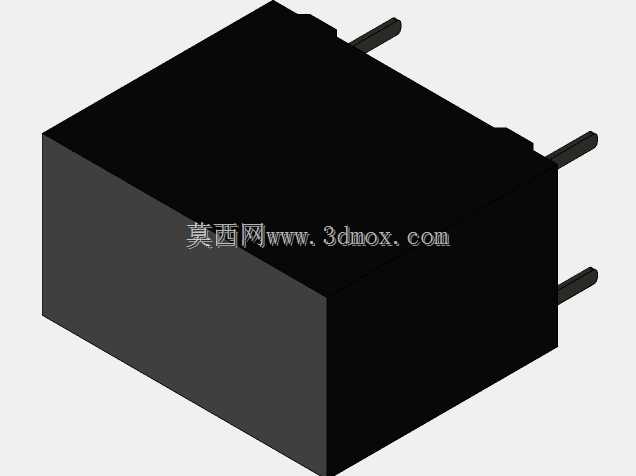

　　在低压电气控制回路的设计选型过程中，小型电磁继电器是极为常见的中间控制元件，这类元件承担着小电流信号控制大电流负载通断、回路信号隔离、多触点同步切换的核心作用，广泛应用在家电控制板、工业自动化控制柜、小型机电设备的控制回路中，是连接弱电控制信号与强电执行回路的关键桥梁。本次建模的HF32F继电器，属于超小型中功率电磁继电器范畴，在实际工程应用中常被用于空调、洗衣机、智能家居控制模块、小型PLC输出扩展板等场景，其负载能力可满足多数民用及轻工业场景下的阻性、感性负载通断需求，凭借紧凑的体积与稳定的触点性能，成为板载安装继电器的常用选型之一。从结构设计思路来看，这类继电器的建模首先要还原其实际安装边界，产品采用直插式PCB安装引脚，引脚间距符合行业通用的板载布局规范，建模时严格还原了引脚的伸出长度、引脚直径以及引脚之间的相对位置，确保模型导入PCB布局软件时，能直接匹配焊盘位置，不会出现安装干涉问题。外壳部分采用阻燃工程塑料注塑成型，建模时还原了外壳的卡扣装配结构，外壳表面的脱模斜度、边角的圆角过渡都按照实际注塑件的工艺要求进行还原，没有出现直角尖锐结构，符合塑料件的生产工艺逻辑。内部结构层面，虽然外观模型主要展示外部形态，但建模时预留了内部电磁线圈、衔铁、触点组件的装配空间，外壳的内部腔体尺寸与实际产品一致，若后续需要做剖视展示或者内部结构细化，可直接基于现有外壳模型拓展，无需重新调整外部尺寸。从外形尺寸来看，这款继电器属于紧凑型设计，

　　整体长宽高尺寸适配高密度PCB板的布局需求，在控制板空间受限的场景下，这类小体积继电器的优势十分明显，建模时严格控制了整体外形的尺寸公差，每一个安装面的平面度、相邻面的垂直度都按照实际产品的形位公差要求进行约束，确保模型在装配仿真时，能准确模拟实际安装状态，不会出现与周边电容、电阻、接线端子等元器件的空间干涉。在实际设备装配中，这类继电器通常采用波峰焊工艺焊接在PCB板上，因此模型的引脚伸出长度严格匹配PCB板的常规厚度以及波峰焊的引脚露出要求，引脚末端做了轻微的倒角处理，还原实际元件的引脚加工形态，方便插件工序的顺利进行。触点部分的外部对应位置，建模时还原了外壳上的触点标识区域的结构特征，虽然外观模型不做丝印建模，

　　但结构上预留了丝印的平面位置，方便后续做渲染或者工程图标注时添加相关标识。从功能特性对应的结构设计来看，继电器顶部的手动测试按钮结构也在模型中做了还原，这个按钮是实际产品中用于回路调试时手动强制触点动作的结构，建模时还原了按钮与外壳的配合间隙，按钮的按压行程对应的外部突出高度也与实际产品一致，不会出现按钮与外壳干涉或者行程不足的问题。两侧的定位凸台结构，是用于自动化插件工序时的设备定位特征，建模时还原了凸台的位置与尺寸，确保在做产线自动化装配仿真时，模型能被插件设备的定位机构准确抓取定位，模拟真实的生产装配流程。在建模过程中，所有的配合面都做了合理的间隙预留，比如外壳上下盖的配合止口、按钮与外壳的配合间隙、引脚与外壳穿线孔的间隙，

　　都按照实际注塑件与五金件的装配公差进行设置，没有出现零间隙或者过盈配合不符合实际装配逻辑的问题。对于结构设计从业者来说，这个模型可以直接用于控制板的布局干涉检查、整机装配的空间校验、产品BOM表的可视化搭建，也可以作为电气控制类教学演示的三维素材，帮助新人快速理解小型电磁继电器的外部结构与安装要求。在做设备选型验证时，将这个模型导入整机装配文件中，可以提前确认继电器与周边元器件的安全电气间隙，避免后续打样后出现元件距离过近导致的耐压不足问题，也能提前核对安装孔位、引脚位置与PCB设计的匹配度，减少设计迭代次数，缩短产品开发周期。不同于简化的示意模型，这个模型还原了产品所有的外部结构特征，包括外壳表面的细微脱模纹路对应的结构、引脚的镀层过渡区域形态、定位凸台的倒角细节，在做产品渲染或者三维装配说明书制作时，能呈现出接近真实元件的视觉效果，不需要再做额外的结构细化。
