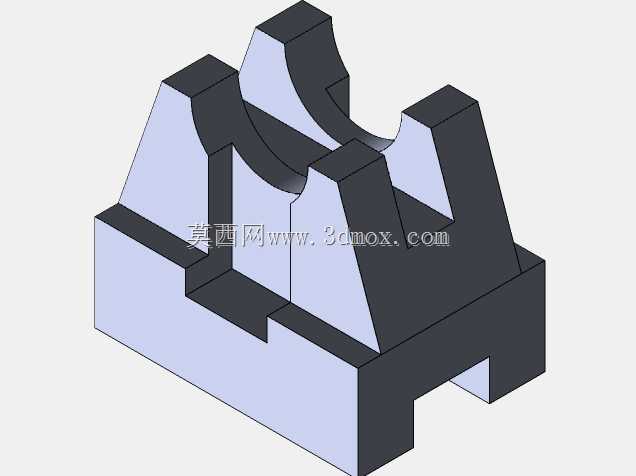

CA6140车床用双槽式固定支撑支架

　　在普通车床的切削加工场景里，这类固定支架主要承担轴类工件装夹过程中的辅助支撑作用，尤其是CA6140这类通用卧式车床，加工长径比超过4的细长轴工件时，工件自身刚性不足会在切削力作用下产生让刀、振纹甚至弯曲变形，直接影响加工精度和表面粗糙度，这类支架就是为抵消径向切削力、提升工件装夹刚性而设计的配套支撑构件。从结构功能上看，支架底部的凹槽结构是专门适配车床床身导轨的安装定位结构，安装时可沿导轨方向滑动调整位置，匹配不同长度工件的支撑点位需求，调整到位后可通过底部的压紧机构锁死在导轨面上，避免加工过程中支架移位。上部的两个弧形支撑槽是核心工作部位，槽型曲率匹配常用加工轴类的外径范围，槽内可配套安装铜质或尼龙材质的耐磨衬套，

　　既可以减少工件旋转时与支架的摩擦损耗，也能避免硬质金属接触划伤工件已加工表面，两个并行的支撑槽可同时满足双工件并行加工的支撑需求，或是在加工阶梯轴时为不同轴径的轴段提供独立支撑，减少单槽支撑的悬臂长度。设计过程中首先要匹配CA6140车床的导轨截面尺寸，底部定位槽的宽度、深度公差需要控制在IT7级以内，保证支架在导轨上滑动顺畅无卡滞，同时锁死后的横向窜动量不超过0.02mm，避免支撑点位偏移带来的加工误差。支撑槽的中心高需要严格对齐车床主轴的中心高度，CA6140车床主轴中心高为200mm，支架支撑槽的中心高设计值与主轴中心高的同轴度误差需要控制在0.01mm/m以内，否则会导致工件被支撑部位产生别劲现象，旋转时出现周期性跳动，

　　反而加剧加工振纹。支架的主体壁厚设计充分考虑了切削工况下的受力情况，支撑立板的厚度设置为25mm，底座厚度为30mm，材料选用HT200灰铸铁铸造后时效处理，既可以利用灰铸铁良好的减震性吸收切削过程中的振动，也能保证长期使用下的尺寸稳定性，不会因为切削力的反复作用产生塑性变形。安装边界方面，支架整体沿导轨方向的长度为180mm，横向宽度为160mm，总高度为145mm，在CA6140车床上安装时，距离卡盘的最小调整距离为120mm，最大可调整至距离尾座顶尖80mm的位置，覆盖了车床加工行程内绝大多数细长轴工件的支撑点位需求，不会和卡盘、刀架、尾座等部件产生运动干涉。实际使用中，这类支架除了支撑细长轴工件外，

　　也可作为工装夹具的安装基座使用，在车床上进行钻孔、铰孔、套丝等工序时，可将专用工装固定在支架的支撑槽位置，对刀具进行导向，提升孔系加工的位置精度，或是在加工异形工件时作为辅助定位基准，拓展车床的加工适用范围。结构上的加强筋设计布置在支撑立板与底座的连接位置，采用三角形加强结构，在不增加整体重量的前提下提升立板的抗弯曲能力，避免大切削量下支撑立板向外张开导致支撑失效。支撑槽的开口角度设置为90度，既方便工件从上方直接吊放装入，也能保证支撑槽与工件外圆的接触面积足够，单位面积的接触压力控制在灰铸铁的许用挤压应力范围内，长期使用不会出现槽口压溃变形的问题。
