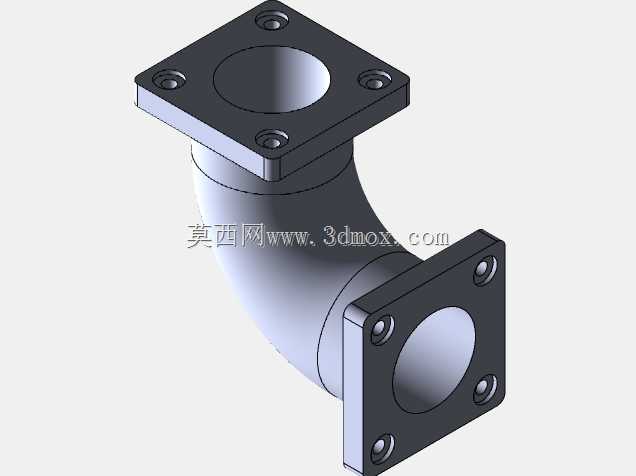

CA6140车床用90度法兰连接弯管结构

　　在普通卧式车床的流体输送回路改造与备件替换场景中，这类两端带方形安装法兰的90度弯管是管路转向布局里的核心连接件，主要承担切削液输送回路、润滑系统油路的流向切换功能，区别于常规螺纹连接的民用弯头，它的法兰式安装结构完全适配机床内部紧凑的安装空间，不需要额外加工管螺纹，也能避免长期受机床振动影响出现的螺纹松动、密封渗漏问题。

　　从实际安装边界来看，两端方形法兰的四个安装孔位采用对称均布设计，孔位公差按照机械管路连接的IT7级精度控制，安装时不需要额外调整角度，只要对准安装基面的螺纹孔位即可完成定位，法兰端面预留了密封槽的安装空间，可适配耐油橡胶垫片或者紫铜密封垫片，在0.6MPa以内的流体压力工况下能保证长期密封无渗漏。弯管的弯曲半径采用1.5倍通径的设计，既不会因为弯曲半径过小造成流体阻力陡增，也不会因为弯曲半径过大占用过多机床内部的安装空间，刚好适配CA6140车床床头箱下方到冷却泵出口的管路转向空间，不会和床身的加强筋、进给机构的传动杆产生运动干涉。

　　设计这类弯管的时候，首先要考虑的是机床运行时的持续振动工况，所以管壁厚度比常规民用给排水弯头厚30%左右，材料选用普通碳钢做发黑处理，既能耐受切削液、润滑油的长期腐蚀，也有足够的结构强度，不会因为机床启停时的流体冲击产生形变。两端法兰和弯管主体采用一体焊接后再整体机加工的工艺，先完成弯管的冷弯成型，再把预先加工好的方形法兰和弯管两端对接焊接，焊接完成后做去应力退火处理，再整体加工法兰端面和安装孔，这样能避免焊接变形造成的法兰端面不平行、安装孔位错位问题，保证安装后法兰和对接基面完全贴合，不会出现局部间隙造成的渗漏。

　　在实际设备维护场景中，这类弯管属于易损备件吗？其实不然，正常工况下它的使用寿命和机床整体大修周期一致，只有当密封垫片老化、或者外力撞击造成法兰变形时才需要更换，相比螺纹连接的弯头，它的拆装效率更高，不需要转动整根管路来对准螺纹，只要松开四个安装螺栓就能完成拆卸更换，对于设备维护人员来说，能大幅缩短停机维修的时间。另外，它的通径设计和CA6140车床原配的冷却管路通径完全一致，替换后不会造成冷却泵的流量损失，能保证切削液的喷射压力满足车削加工时的冷却、冲屑需求，不会因为通径变化造成切削液流量不足，影响工件加工表面质量或者刀具使用寿命。

　　从建模的角度来说，绘制这类零件的时候要特别注意弯管内壁的平滑过渡，不能出现台阶或者锐角，不然长期输送带细小切屑的切削液时，容易在转角位置造成切屑沉积，慢慢堵塞管路。法兰上的安装孔要做沉孔设计，让内六角螺栓安装后螺栓头不会高出法兰端面，避免安装时和对接部件产生干涉。弯管的外壁和法兰的交接位置要做圆角过渡，减少应力集中，避免长期受振动影响在焊接位置产生疲劳裂纹。整个零件的外形没有多余的凸起结构，所有边角都做了倒角处理，安装时不会刮伤操作人员的手部，也不会和周边的管线、零部件产生剐蹭。

　　在管路布局设计中，这类90度法兰弯管的使用场景非常明确，就是在两个垂直布置的管路接口之间做刚性连接，不需要额外增加管接头来调整角度，能减少整个管路的连接点数量，也就减少了潜在的渗漏点。对于机床这类长期运行、振动持续存在的设备来说，减少管路连接点就意味着降低后期的维护工作量，提升设备运行的可靠性。它的方形法兰相比圆形法兰，在狭窄的安装空间里更方便拧紧螺栓，不需要太大的扳手操作空间，刚好适配机床内部管路安装位置操作空间有限的特点，这也是为什么CA6140车床的原厂管路设计会选用这种方形法兰弯管，而不是常规的圆形法兰弯头。
