CA6140车床专用机夹式固定刀架结构

　　在普通卧式车床的金属切削作业场景里，刀架是直接决定刀具装夹刚性、换刀效率与加工精度的核心功能部件，这款适配CA6140系列车床的固定刀架，主要承担车削工序中各类外圆车刀、端面车刀、切断刀、螺纹车刀的装夹定位职能，是车床刀架总成中与刀具直接接触的基础承载构件。从实际加工场景来看，CA6140作为国内机械加工车间普及率极高的通用卧式车床，承担着单件小批量轴类、盘类零件的粗精加工任务，刀架在作业过程中需要承受车削时的主切削力、径向抗力与进给方向的交变载荷，尤其是在强力粗车、大切深切断等重载工况下，刀架的结构刚性直接决定了刀具是否会发生振颤、让刀，进而影响加工表面质量与尺寸精度。这款刀架的结构设计完全围绕车床装刀的实际需求展开，

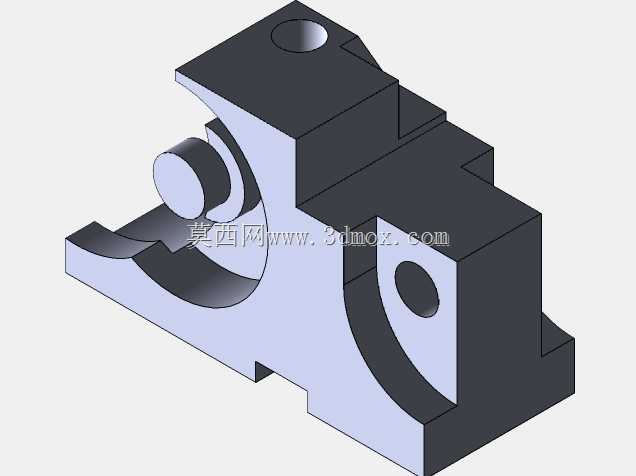

　　主体采用方块式基体布局，底部设置与车床中拖板刀架安装位匹配的定位止口结构，能够快速嵌入中拖板的T型槽安装基准面，保证安装后刀架的定位基面与车床主轴轴线保持严格的平行与垂直位置关系，避免装刀后出现刀具角度偏斜的问题。基体上开设的多个沉头安装孔，对应刀架压紧螺栓的穿装位置，螺栓锁紧后可将刀架整体牢牢固定在中拖板的安装面上，即便是承受大切深下的冲击载荷，也不会出现位移松动。刀架的刀具装夹区域采用圆弧让位与平面定位结合的结构，一侧的半圆凸台与圆弧凹槽结构，一方面是为了适配刀架的转位锁紧机构，在手动转位换刀时能够实现精准的分度定位，保证每一个装刀位转位后都能与主轴保持正确的相对位置；另一方面凹槽结构也为刀具的压紧螺钉提供了足够的操作空间，

　　方便操作人员使用内六角扳手拧紧压紧螺钉，将刀具牢牢压在刀架的装刀基面上。基体侧面开设的通孔用于安装转位定位销，配合车床刀架的定位机构，可实现四个装刀工位的精准转位，满足多工序连续加工时的快速换刀需求，不需要每次换刀都重新校准刀具位置，能够有效缩短单件加工的辅助时间。从安装边界尺寸来看，这款刀架的整体轮廓完全适配CA6140车床原装刀架的安装尺寸，不需要对车床中拖板进行任何改装即可直接替换安装，基体的高度尺寸经过精准核算，装夹标准截面的车刀时，刀具刀尖高度能够与CA6140车床的主轴中心高完全匹配，不需要额外加装垫刀片调整刀尖高度，减少了垫刀片叠加带来的刚性损失问题。刀架的装刀面经过平整化设计，平面度控制在合理公差范围内，

　　能够保证刀具安装后与定位面完全贴合，避免因接触面存在间隙导致的装夹刚性不足。在实际使用过程中，这款刀架可同时装夹四把不同用途的车刀，依次完成外圆车削、端面车削、切槽切断、螺纹车削等不同工序的加工，转位操作简单，锁紧可靠，适合各类机械加工车间的普通车床日常生产使用。设计过程中充分考虑了车床作业的切屑飞溅、切削液冲刷等工况，基体的棱角处均设置了合理的倒角，避免应力集中的同时，也减少了切屑堆积在刀架缝隙中的问题，日常清理维护更加方便。所有装夹螺钉的安装位置都避开了切屑的直接冲刷路径，能够减少切削液和切屑对螺纹的磨损，延长刀架的使用寿命。不同于液压驱动的动力刀架，这款手动固定刀架结构简单，故障率极低，不需要复杂的液压或电控系统配合，完全依靠机械结构实现定位与锁紧，维护成本极低，非常适合传统普通车床的升级替换与维修使用。在进行粗加工工序时，刀架的厚实基体结构能够有效吸收切削过程中的振动，减少刀具振纹的产生，提升加工表面的光洁度；在精加工工序时，精准的定位结构能够保证刀具的位置精度，确保加工尺寸的一致性。
