这套凸轮从动件结构是CA6140普通车床进给系统里的核心传动执行部件,日常在机床的进给换向、行程控制、周期性动作切换环节承担动力传递与动作触发的功能。实际车间里的CA6140车床,进给箱到溜板箱的动作切换、刀架的周期性进给抬刀、操作机构的到位锁止,很多都依赖这类凸轮从动件组件完成预设的动作循环,相比纯连杆传动,凸轮结构能通过轮廓曲线的精准设计,实现任意预设的从动件运动规律,不管是等速运动、等加速等减速运动还是简谐运动,都能通过凸轮型线的加工来匹配实际工艺需求,这也是普通车床进给控制里长期沿用这类结构的核心原因。

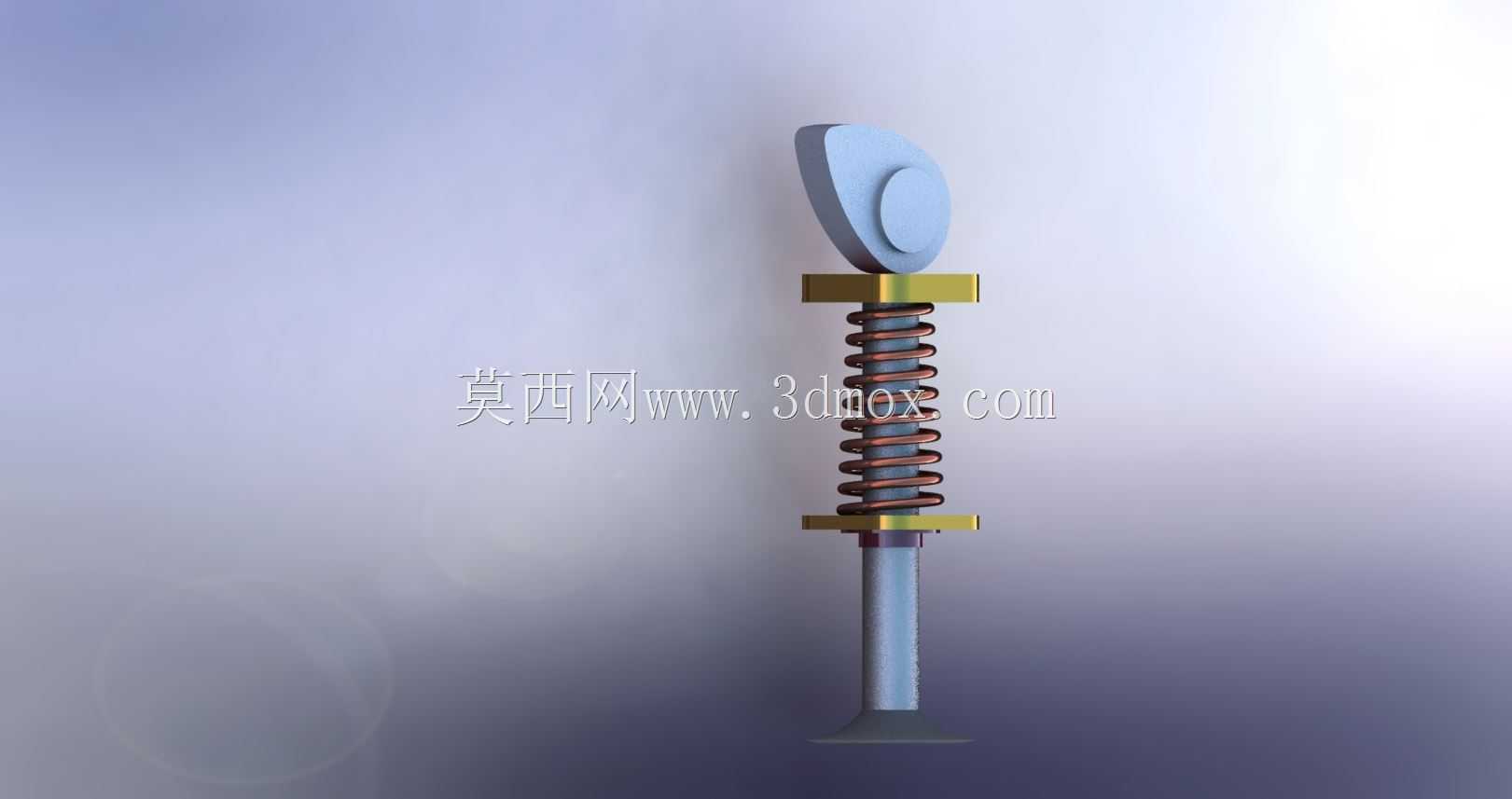

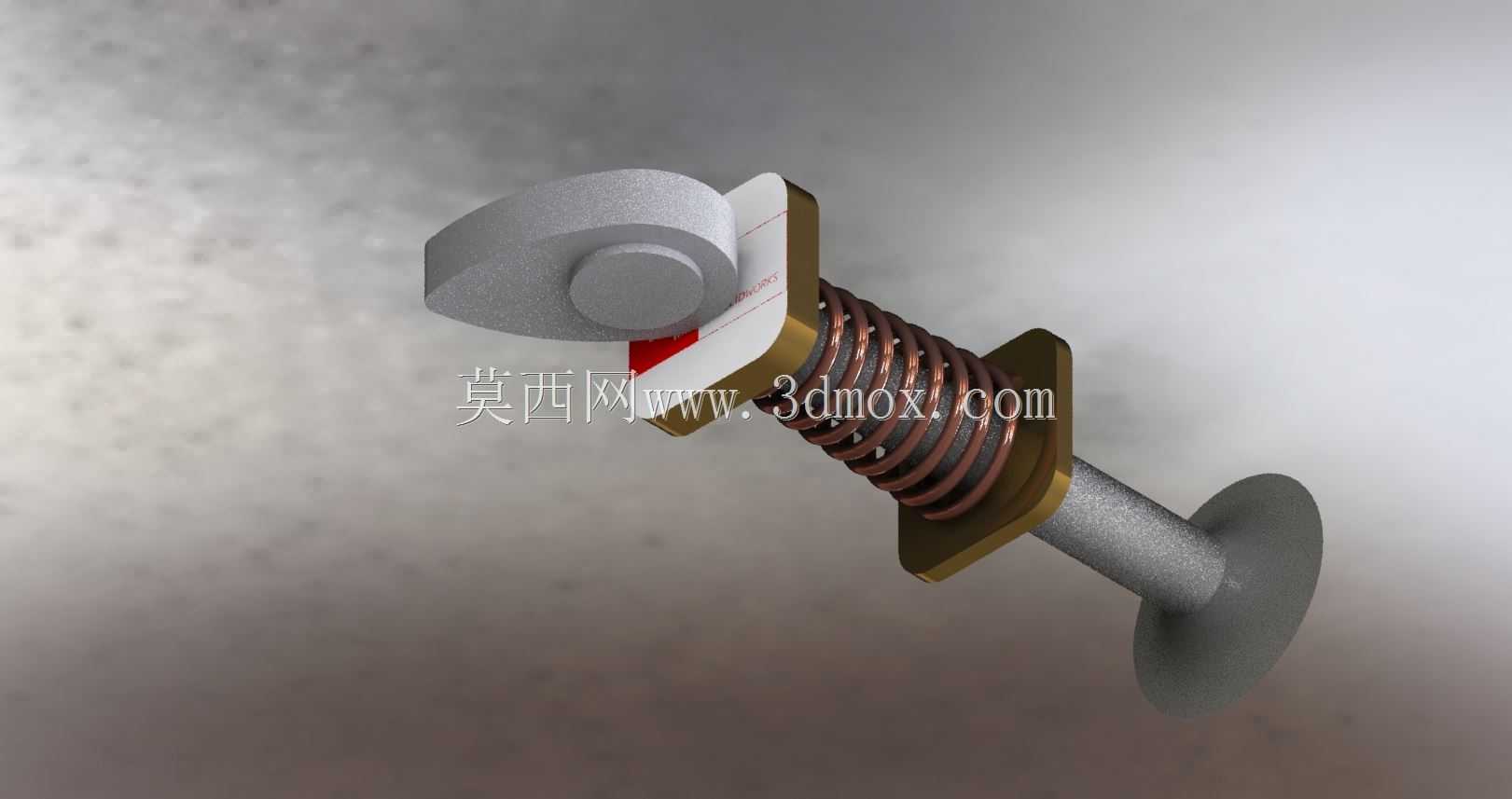

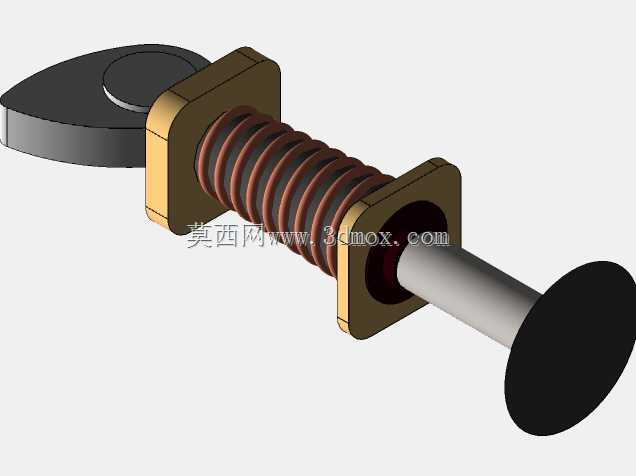

从结构设计逻辑来看,这套组件采用了盘形凸轮搭配直动从动件的布局,从动件端部采用平底接触形式,相比尖顶从动件,平底接触的接触应力更小,磨损更均匀,长期运行的精度保持性更好,适合车床这类需要长期连续运行、维护周期较长的加工设备。从动件的复位采用圆柱压缩弹簧结构,弹簧的预压缩量经过匹配计算,既能保证从动件平底始终与凸轮轮廓面紧密贴合,不会因为机床运行的振动出现脱开、跳顿的问题,又不会因为弹簧压力过大造成凸轮与从动件接触副的异常磨损,弹簧的两端设置了平垫支撑结构,避免弹簧工作过程中出现径向偏移,保证复位力始终沿从动件的轴向传递,不会出现偏载卡滞的问题。

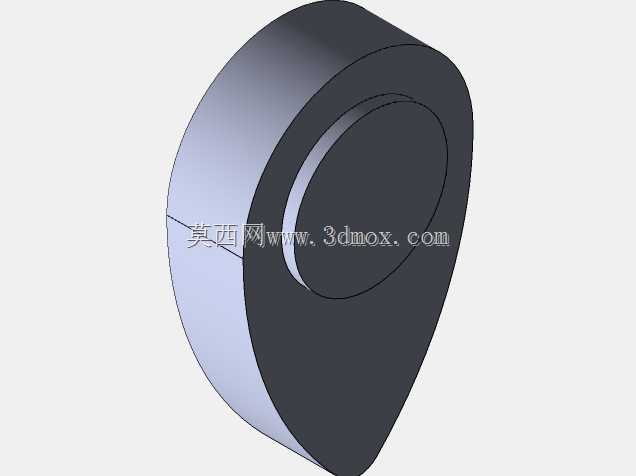

从动件的导向段采用光轴直动导向结构,导向面的长度与轴径的比例经过合理匹配,长径比控制在合理区间,避免从动件上下运动过程中出现卡滞、别劲的情况,导向段与安装座的配合间隙按照车床的运行精度要求设置,既保证运动的灵活性,又控制了从动件的径向窜动量,保证凸轮轮廓的运动传递精度,不会因为间隙过大造成动作到位误差,影响机床的进给精度。凸轮的安装基准孔与轴的配合采用过渡配合,搭配键槽传递扭矩,保证凸轮与驱动轴同步转动,不会因为长期正反转出现相对转动,造成动作时序错乱。
在安装边界方面,这套组件的整体安装占用空间紧凑,适配CA6140车床进给箱体的内部安装空间,安装底座的固定孔位与箱体的预设安装凸台完全匹配,不需要额外做安装面的二次加工,从动件的运动行程完全匹配车床对应动作的行程需求,最大伸出量与最小缩回量的差值刚好覆盖动作切换所需的位移量,不会出现行程冗余造成的空间浪费,也不会因为行程不足导致动作不到位。凸轮的轮廓尺寸经过核算,转动过程中不会与箱体内的其他相邻零部件发生运动干涉,凸轮的基圆半径选择兼顾了传动压力角与结构尺寸的平衡,压力角控制在许用值范围内,保证驱动凸轮转动所需的扭矩处于合理区间,不会出现自锁或者驱动负载过大的问题。
实际运行过程中,这套结构的从动件运动规律完全由凸轮的轮廓曲线决定,在车床的一个工作循环里,凸轮随驱动轴匀速转动,从动件按照预设的位移曲线完成上升、停留、下降、停留的动作循环,对应完成机床的进给接合、保持进给、进给脱开、停留等待的工艺动作,弹簧在从动件下降回程阶段提供复位力,保证从动件快速回位,为下一个工作循环做好准备。接触副的润滑可以借助车床进给箱的飞溅润滑实现,不需要额外设置独立的润滑管路,日常维护只需要定期检查弹簧的弹力衰减情况、从动件平底的磨损量以及凸轮轮廓的磨损情况即可,维护成本低,运行可靠性高,非常适合金属切削机床这类工况相对稳定、动作循环固定的工业设备使用。在做三维建模的时候,这类结构需要重点关注凸轮轮廓曲线的参数化绘制,保证曲线的连续性,避免出现尖点或者曲率突变,否则会造成从动件运动过程中的刚性冲击,影响运行平稳性,同时弹簧的建模要匹配实际的节距、中径、丝径参数,保证装配关系与实际工况一致,导向段的配合间隙要在装配模型里准确体现,方便后续做运动仿真的时候验证是否存在卡滞、干涉的问题。
