机床用异形管路固定支撑构件结构设计

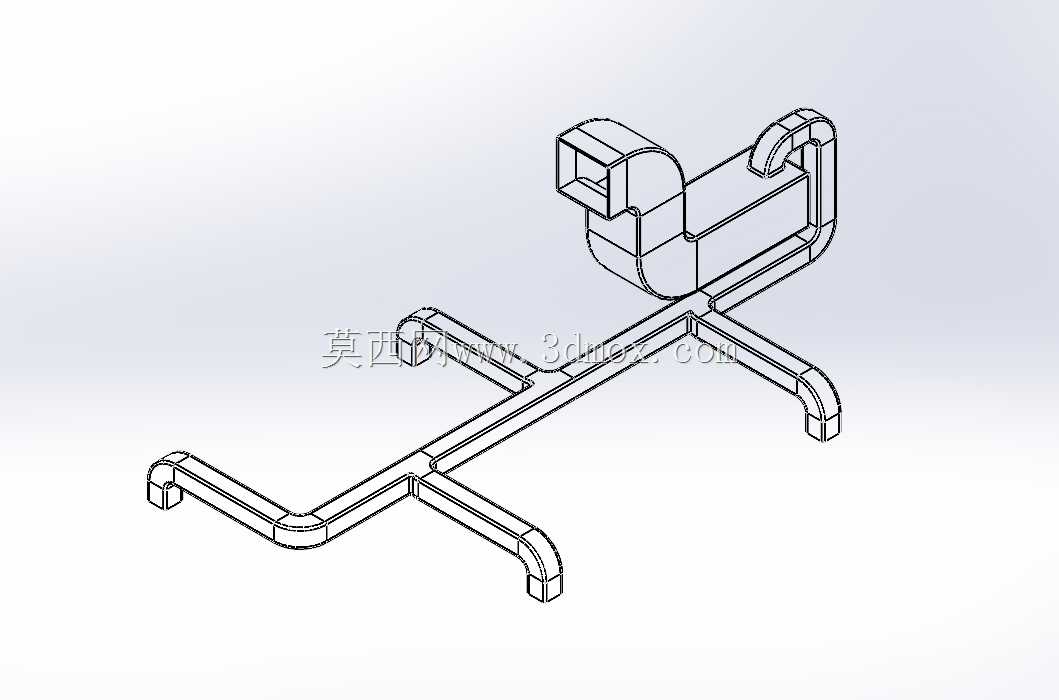

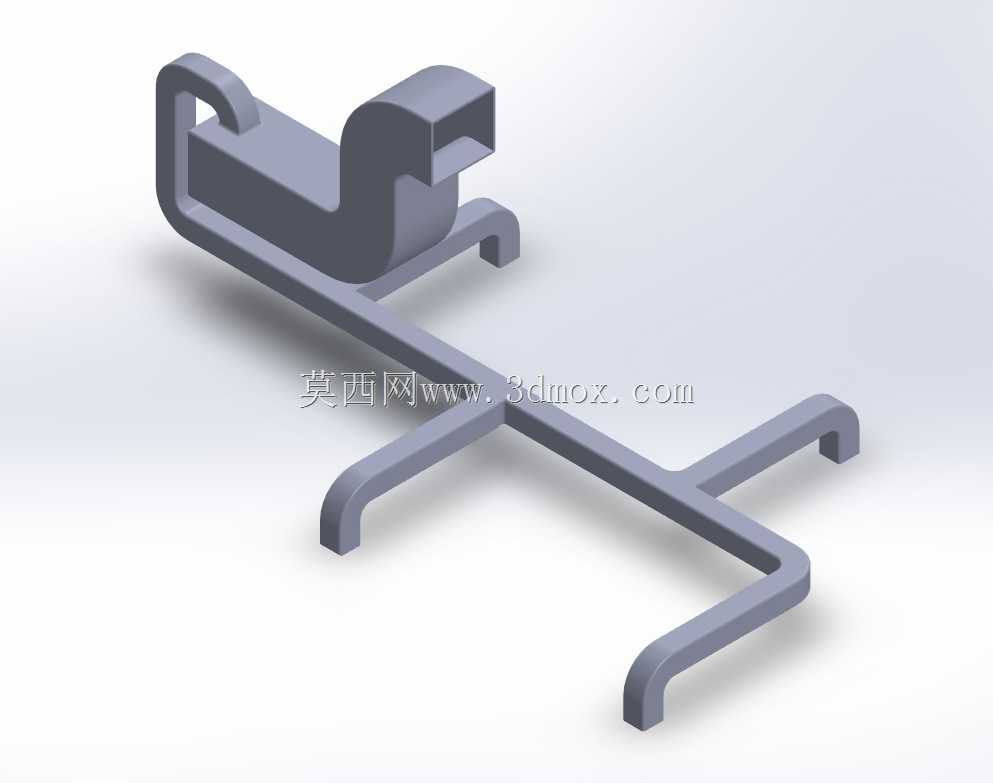

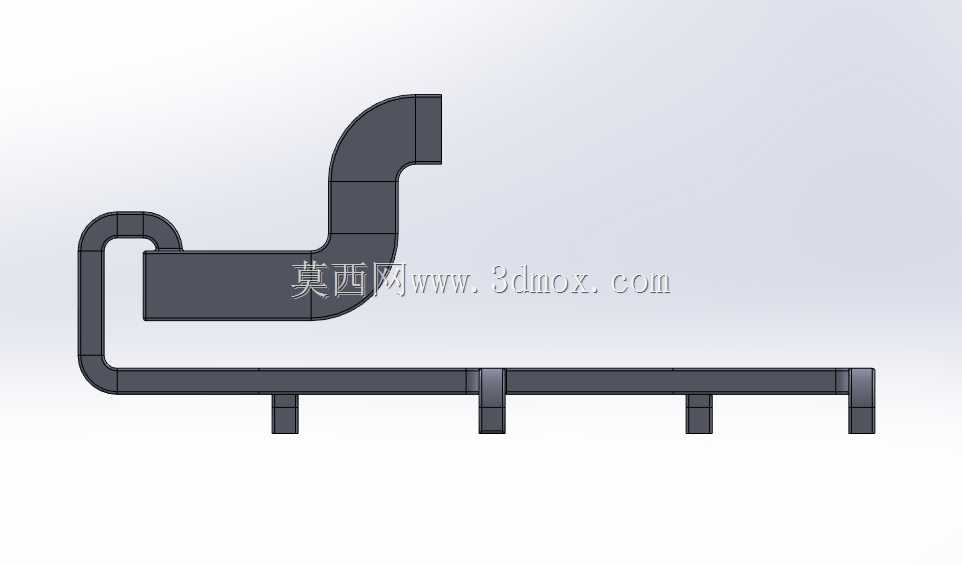

　　该构件主要应用于普通车床的切削液输送管路、润滑管路的布设固定场景，在CA6140这类常规卧式车床的床身走线区域，这类异形支撑件需要同时兼顾管路走向避让、多管路并行固定、安装位贴合床身铸造面的多重需求。从结构形态来看，构件采用一体化弯折成型的主体结构，一端设置带开口的卡接位，可直接卡入床身预设的安装凸台，无需额外加工复杂的安装沉孔，适配车床床身现有的铸造凸起结构，安装时仅需推入卡接位即可完成初步定位，后续可通过侧面的顶丝孔完成锁紧，大幅降低现场装配的工时消耗。主体延伸段采用等截面的弯折杆结构，弯折角度完全匹配车床床身侧面的走线空间，避开床鞍移动的行程边界，不会在刀架纵向进给、横向移动过程中产生运动干涉，

　　三个平行的支撑臂分别对应切削液主输送管、润滑回油管、气动吹扫管的固定位，每个支撑臂的末端都做了圆弧收边处理，避免管路长期震动接触时被锐边割破外层防护套。设计阶段首先核算了床身安装位到管路布设路径的垂直与水平距离，确定主体的总延展长度控制在280mm范围内，安装后构件最外侧距离床身安装面的突出尺寸不超过65mm，完全处于车床外防护罩的内部空间，不会额外占用设备外部的操作空间。卡接端的开口尺寸匹配床身凸台的16mm标准厚度，卡接位内侧设置了1mm的预紧余量，卡入后可依靠自身结构的弹性形变产生初始抱紧力，即使在设备长期运行产生震动的工况下，也不会出现松脱移位的问题。支撑臂的截面采用12mm×8mm的矩形截面，

　　相比圆形截面拥有更好的抗弯折性能，在管路满水、带压状态下，支撑臂的最大形变量控制在0.2mm以内，不会因为管路重量产生下垂变形，保证管路长期保持预设的走向角度。考虑到车床加工过程中会持续产生切削液飞溅、金属碎屑散落的工况，构件所有的弯折位置都做了R3的圆角过渡，不存在容易积留碎屑的直角死角，日常设备维护时仅需用压缩空气吹扫即可清理表面附着的切屑，不会出现碎屑卡入结构缝隙难以清理的问题。卡接端的上部设置了一个带限位的挂钩结构，可额外固定一根细直径的信号控制线，用于床身尾部的行程开关信号传输，实现了单构件同时支撑流体管路与固定线缆的复合功能，减少了床身表面需要安装的固定件数量，也让整体走线更加规整。在结构强度校核阶段，

　　针对车床运行时的震动频率，构件的固有频率避开了设备主轴常用转速对应的震动频率区间，不会在设备正常加工时产生共振异响，也避免了长期共振导致的构件疲劳断裂问题。安装边界方面，构件的安装位距离床身导轨面的垂直距离为120mm，处于床鞍移动的安全距离之外，即使床鞍移动到行程极限位置，与构件之间仍保留有15mm的安全间隙，完全不会出现运动碰撞的风险。三个支撑臂的间距设置为35mm，匹配常规车床用输送管的外径尺寸，固定管路时可采用标准的管卡直接绑定在支撑臂上，无需额外加工定制固定件，适配市面上通用的管路固定配件，降低后期维护更换的配件成本。构件整体的弯折路径经过多次优化，在满足支撑长度需求的前提下，尽可能缩短了材料的延展长度，既控制了构件自身的重量，也减少了加工时的材料消耗，一体化的结构也避免了多零件拼接带来的装配误差，批量加工时仅需通过折弯、铣削两道主要工序即可完成成型，加工工艺性良好，适合作为车床的标准附件批量生产配套。
