三足支撑式藻类离心分离设备结构设计

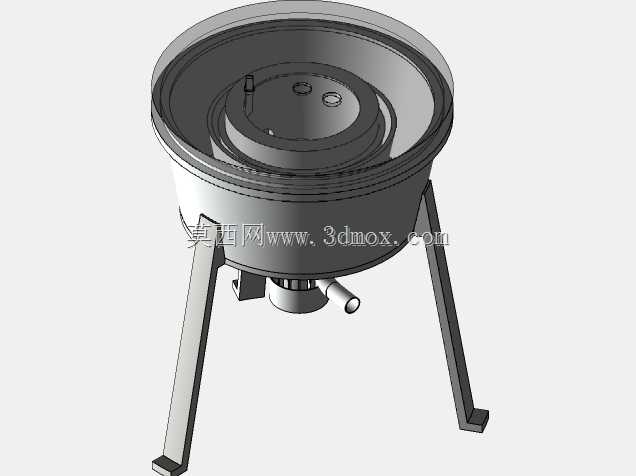

　　在微藻规模化养殖、市政污泥浓缩、小型工业含油废水预处理的现场工况里，这类三足支撑的离心分离设备一直是中小处理量级场景下的高适配选项，不同于大型卧螺离心机需要配套复杂的进料缓冲、减震基座，该款设备的结构设计从落地部署的灵活性出发，将转鼓、传动组件全部集成在筒状机壳内部，三根倾斜布置的支撑腿直接承接设备运行时的动载荷，无需额外浇筑混凝土安装基础，只要放置在平整的硬化地面即可完成部署，对于养殖基地临时处理点位、小型污水处理站的改造升级场景来说，能大幅压缩现场施工的周期与成本。

　　从实际分离功能来看，设备核心的分离腔采用双层嵌套转鼓结构，内层转鼓壁开有均匀排布的滤孔，进料口设置在转鼓顶部中心位置，待处理的藻液、污泥混合液或者含油废水从顶部进入转鼓内腔后，随转鼓高速旋转产生的离心力场会快速完成物料分层：密度更大的固相藻类、污泥颗粒会被甩到转鼓内壁，被滤层截留后随转鼓运转逐步汇集到底部排渣区域，密度更小的液相（水、分离出的油相）则穿过滤层进入转鼓与外壳之间的集液腔，顺着机壳侧壁的切向出料管自流排出，整个分离过程连续进料即可持续作业，不需要频繁停机拆洗滤布，相比传统的板框压滤、自然沉降工艺，处理效率能提升4倍以上，且分离后的藻泥含水率可稳定控制在75%以内，完全满足后续藻粉加工、污泥堆肥的物料含水率要求。

　　结构设计层面，该设备充分考虑了现场运维的便捷性，顶部机盖采用快拆式卡扣连接，不需要专用工具即可掀开上盖，对内层转鼓的滤布、滤孔进行冲洗清理，避免藻类残渣、污泥干结堵塞滤孔影响分离效率；底部传动组件采用密封式轴承座设计，将轴承、传动带轮全部封闭在机壳底部的密封腔体内，防止分离过程中溅出的液体、固相颗粒进入传动部件造成磨损，延长核心传动件的使用寿命；三根支撑腿采用等边角钢焊接成型，腿底带有方形支撑脚垫，增大与地面的接触面积，设备运行时的振幅可控制在0.2mm以内，即使在2000rpm的额定工作转速下，也不会出现明显的整机晃动，不需要额外加装地脚螺栓固定。

　　从安装边界尺寸来看，该设备整体外径控制在800mm以内，整机高度（含支撑腿）约1100mm，侧面出料管的中心高度距离地面320mm，现场部署时只需要预留1000mm见方的操作空间，即可满足日常进料、清理、出料管接驳的操作需求，进料口位于设备顶部中心，可直接配套软管与上游的进料泵、物料缓存罐连接，不需要额外调整管路高度；设备总重控制在120kg以内，两名运维人员即可完成移位、安装，非常适合分散式的小型处理点位使用。

　　针对不同物料的分离需求，该结构还预留了参数调整空间，内层转鼓的滤孔孔径可根据处理物料的固相颗粒直径更换，处理藻类时选用80目滤网即可避免藻细胞流失，处理含油污泥时可更换为120目滤网拦截细小污泥颗粒，同时转鼓的转速可通过配套的调速电机在1000-3000rpm区间调整，针对易分层的物料可降低转速减少能耗，针对难分离的乳化态物料可提升转速增强离心力场强度，适配不同工况的分离要求。设备的集液腔采用光滑的圆弧过渡设计，没有积液死角，排液顺畅不会出现液体滞留发臭的问题，日常运维只需要每次作业完成后通入清水冲洗3-5分钟，即可将腔体内残留的物料冲洗干净，不需要拆解设备进行深度清理，大幅降低了日常运维的工作量。
