汽车行驶系统用橡胶车轮结构设计

　　汽车车轮作为整车行驶系统的核心承载部件，直接衔接轮胎与车桥轴端，承担整车整备质量、乘员与载货重量的垂直载荷传递，同时在车辆起步、加速、制动过程中传递扭矩，在转向工况下配合转向拉杆完成行驶方向调整，还要缓冲路面颠簸带来的冲击，过滤高频振动避免刚性冲击传递至悬架与车身。日常在乘用车、商用货车、工程作业车辆乃至非道路移动机械上，车轮都是保障行驶安全与运行平顺性的基础部件，哪怕是小型场地转运车辆、低速代步设备，车轮的结构匹配度也直接决定设备的运行稳定性与轮胎使用寿命。

　　从结构设计逻辑来看，这款车轮采用分体式组合结构，外部为橡胶材质的充气胎体，胎面预留了标准块状防滑花纹沟槽，花纹深度按照常规公路行驶工况设计，既可以在干燥铺装路面提供足够的接地摩擦力，也能在湿滑路面通过沟槽快速排走胎面与路面之间的积水，避免水滑现象出现；胎侧设计有合理的厚度过渡，既保证足够的径向弹性缓冲能力，也能避免车辆侧倾时胎侧过度弯折出现早期开裂。内部的轮毂采用辐条式支撑结构，辐条按照圆周等距分布，每根辐条的截面做了变厚度优化，在靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种设计可以在保证整体结构强度的前提下尽可能降低轮毂自身重量，减少非簧载质量，提升悬架系统的响应速度。轮心位置设计有标准的安装定位孔与螺栓孔位，孔位的分布圆直径、中心孔尺寸都匹配常规乘用车的车桥轴端安装尺寸，安装时可以通过中心孔完成初定位，再通过均布的锁紧螺栓将轮毂固定在轴头法兰上，保证车轮旋转时的同轴度，避免高速行驶时出现车轮跳动、方向盘抖动的问题。

　　在安装边界的尺寸匹配上，这款车轮的轮辋直径、断面宽度都符合常规家用乘用车的轮胎适配标准，轮辋的挡圈高度、胎圈座角度完全满足无内胎轮胎的装配要求，装配时胎圈可以紧密贴合在轮辋的胎圈座上，保证轮胎内部的密封性能，不需要额外加装内胎就能维持标准充气压力。车轮的整体偏距设计经过校核，安装后轮胎的外侧面与翼子板内衬、悬架摆臂之间都预留了足够的运动间隙，即使在车辆满载、悬架被压缩到极限行程，或者转向轮转到最大转角的工况下，轮胎也不会与周边的车身结构、底盘部件发生运动干涉。在实际选型匹配时，需要注意核对车桥轴头的螺栓孔分布尺寸、中心定位孔直径与车轮的安装参数一致，同时根据车辆的整备质量、额定载重选择对应负荷指数的轮胎搭配，避免长期超载运行导致轮辋变形、胎体过度压缩出现爆胎风险。

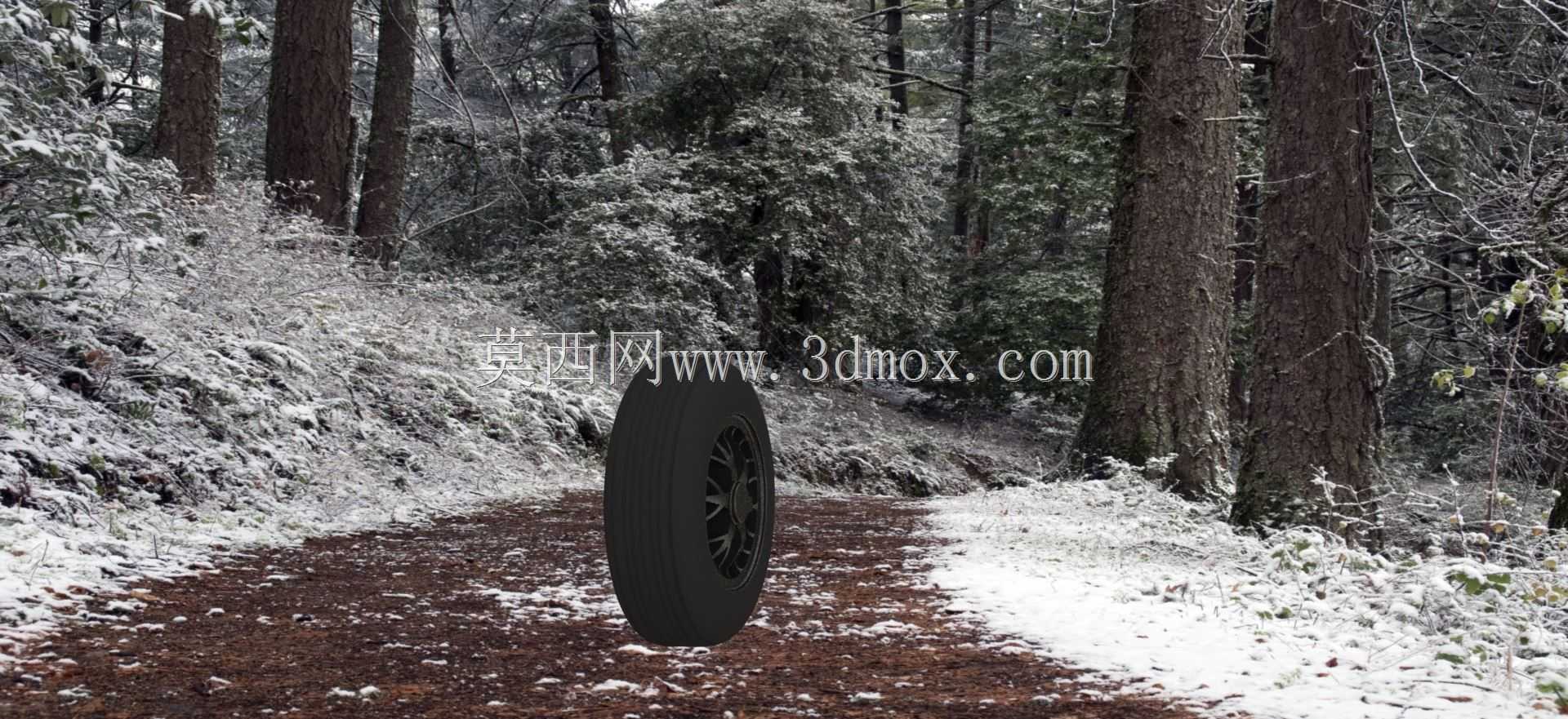

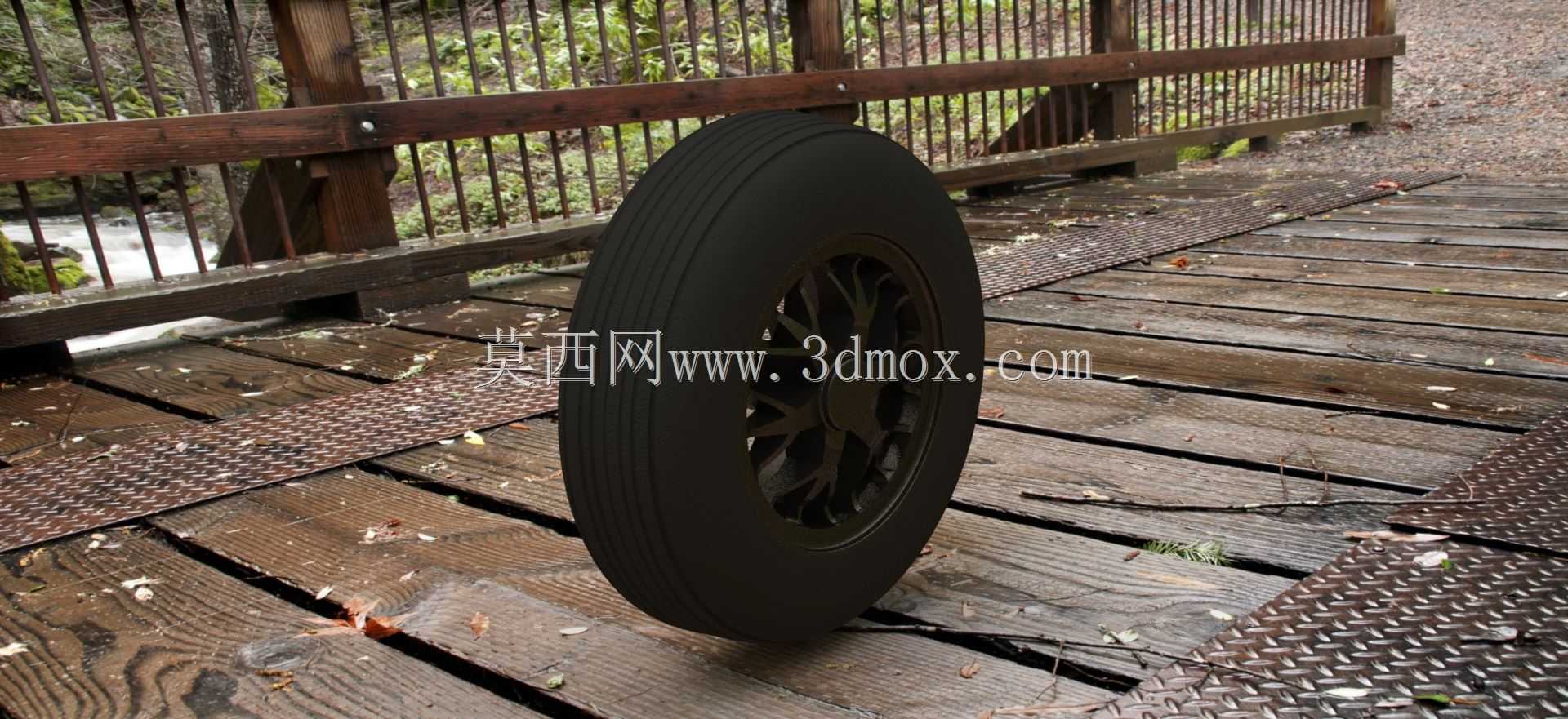

　　从建模细节来看，整个车轮的三维结构完整还原了胎面花纹的凹凸形态、辐条的曲面过渡、安装孔的倒角细节，轮辋与轮胎的配合面按照实际装配过盈量做了尺寸匹配，既可以用于整车底盘系统的装配干涉校核，也能用于行驶动力学仿真时的转动惯量、接地面积参数计算，还可以作为汽车维修教学、结构认知的演示模型使用。在做整车总布置设计时，将该车轮模型导入装配环境后，可以直接模拟不同载荷下轮胎的形变量，核对轮罩的包容空间是否足够，也能验证转向过程中轮胎与转向节、减震器之间的安全间隙是否满足设计要求，减少后续物理样机试制时的结构修改工作量。
