120毫米电脑涡轮散热风扇结构设计

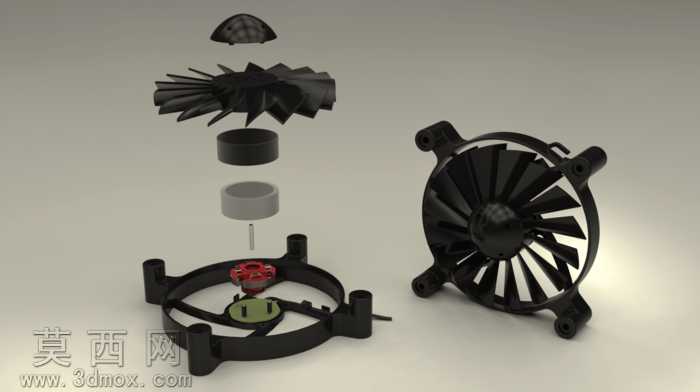

本作品为120毫米规格电脑涡轮散热风扇的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循实际量产散热风扇的尺寸公差标准，对每一处装配结构都做了干涉校验，确保各部件可完成虚拟装配与实际生产落地。模型采用爆炸视图呈现完整装配层级，从顶部导流盖、涡轮叶轮、磁环、定子绕组、PCB驱动板到底部安装框架，每一个零件都独立建模并赋予对应材质属性，渲染阶段采用哑光工程塑料材质表现外框与扇叶的质感，金属漆材质还原磁环与轴承的金属光泽，半透明材质模拟绕组绝缘层效果，通过三点布光突出零件的结构轮廓与装配关系，清晰展现内部的传动与散热逻辑。设计过程中重点优化了涡轮叶片的曲面造型，叶片采用不等距倾斜弧度设计，可在高速旋转时降低风切噪音，同时提升轴向进风与径向出风的导流效率，外框预留的四个减震安装柱对应标准120mm风扇安装孔位，可兼容常规机箱、CPU散热器、刀片式服务器的安装需求。定子部分还原了驱动电路板的元件布局与绕组绕线结构，中心轴承位置做了细节刻画，还原含油轴承的装配卡位结构，整体模型尺寸测量精准，各部件的配合间隙符合消费级散热风扇的生产工艺要求，既可以作为散热结构设计的参考案例，也可用于风冷散热原理的教学演示，爆炸视图的呈现方式能够让观看者快速理解轴流涡轮风扇的工作原理与装配逻辑，叶片曲面的建模过程采用放样与曲面填充结合的方式，保证曲面顺滑无棱角，避免实际生产中出现应力集中的问题，外框的加强筋结构也做了等壁厚处理，符合注塑成型的工艺要求。
