切制与滚制螺纹六角头螺栓三维结构设计

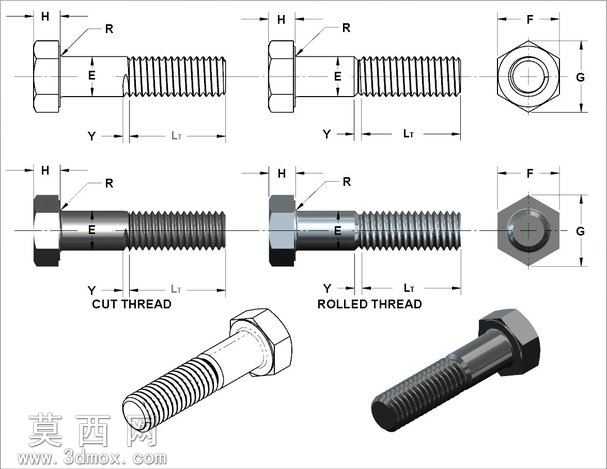

本作品为六角头结构螺栓的三维参数化设计成果，建模过程依托三维机械设计软件完成，完整还原了六角头螺栓的全尺寸结构特征，同时覆盖切制螺纹、滚制螺纹两种主流螺纹加工形式的螺栓结构细节。建模阶段首先依据六角头螺栓的通用尺寸规范完成基础轮廓搭建，先绘制六角头部的正六边形截面，通过拉伸特征生成螺栓头部实体，对头部与杆部衔接的过渡圆角做精准处理，还原结构中R角的应力释放设计，避免应力集中导致的结构失效问题。杆部建模阶段区分光杆段与螺纹段的尺寸边界，针对两种螺纹加工形式做差异化结构处理：切制螺纹的螺栓杆部光杆段与螺纹大径保持一致，还原切削加工螺纹的成型特征；滚制螺纹的螺栓杆部光杆段直径略小于螺纹大径，匹配滚压加工时材料塑性变形的成型逻辑，螺纹牙型严格遵循标准螺纹的牙型角、螺距、牙高参数，通过螺旋扫描特征完成连续螺纹的生成，保证牙型轮廓规整无畸变。渲染阶段为模型赋予金属材质效果，六角头部与杆部做差异化的质感处理，头部端面呈现冷镦加工后的哑光金属质感，螺纹段呈现机加工后的细腻金属纹理，同时搭配二维工程视图标注，将螺栓的头部对边尺寸F、头部厚度H、头部对角尺寸G、光杆段直径E、螺纹段长度Lr等关键尺寸做清晰标注，直观呈现各结构的尺寸对应关系。设计过程中充分考虑螺栓的实际装配与受力特性，头部与杆部的同轴度、螺纹段与光杆段的同轴度均做严格约束，过渡区域的圆角尺寸符合紧固件的强度设计要求，既保证三维模型的结构还原度，也能为后续的装配模拟、力学仿真提供精准的模型基础，完整呈现六角头螺栓从结构尺寸到加工特征的全细节设计。
