CA6140车床用异形定位连接板结构

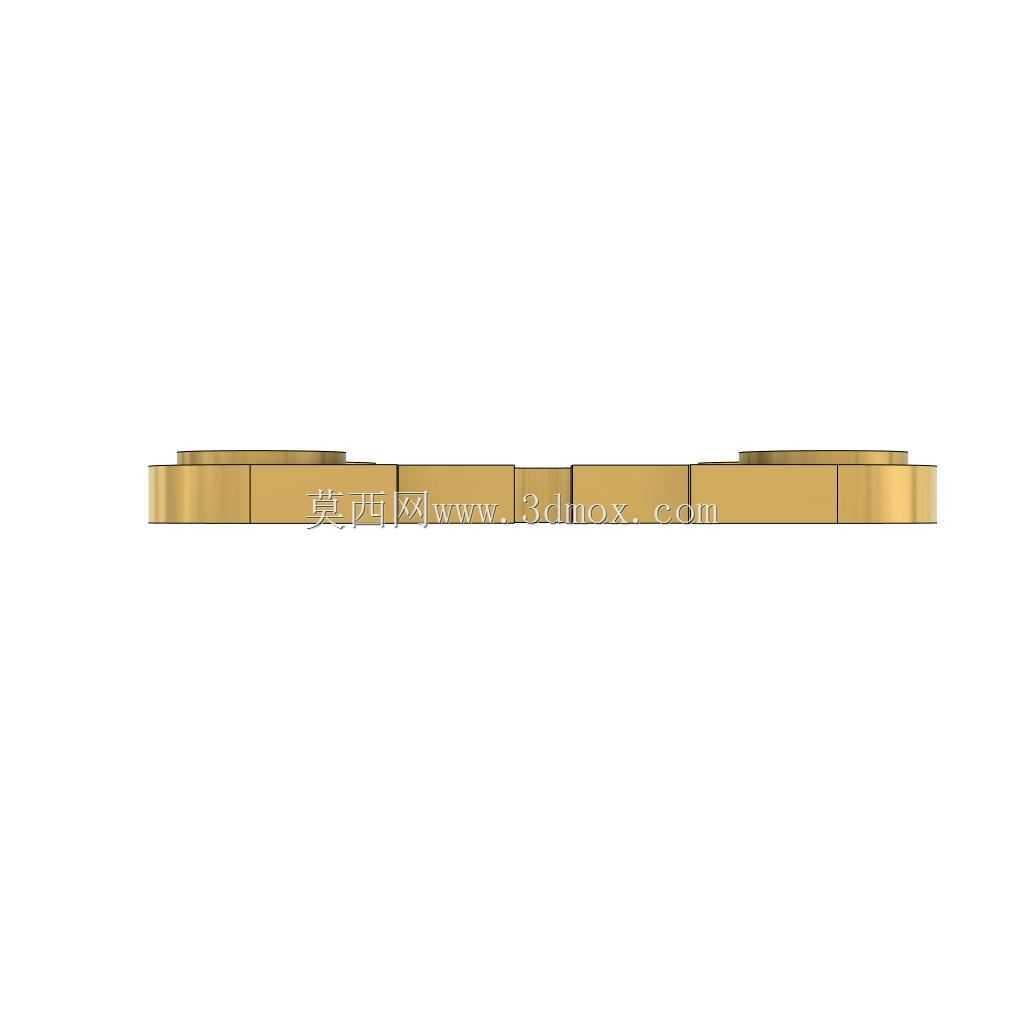

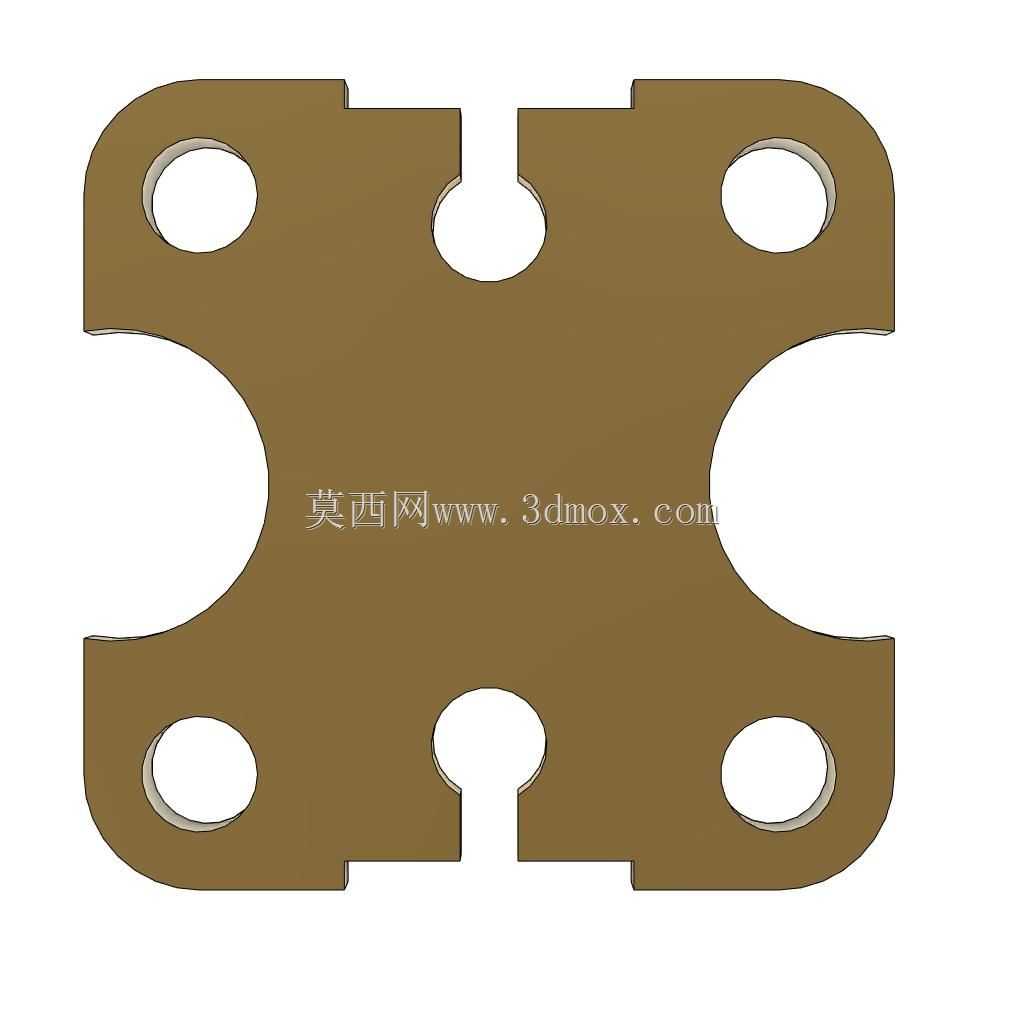

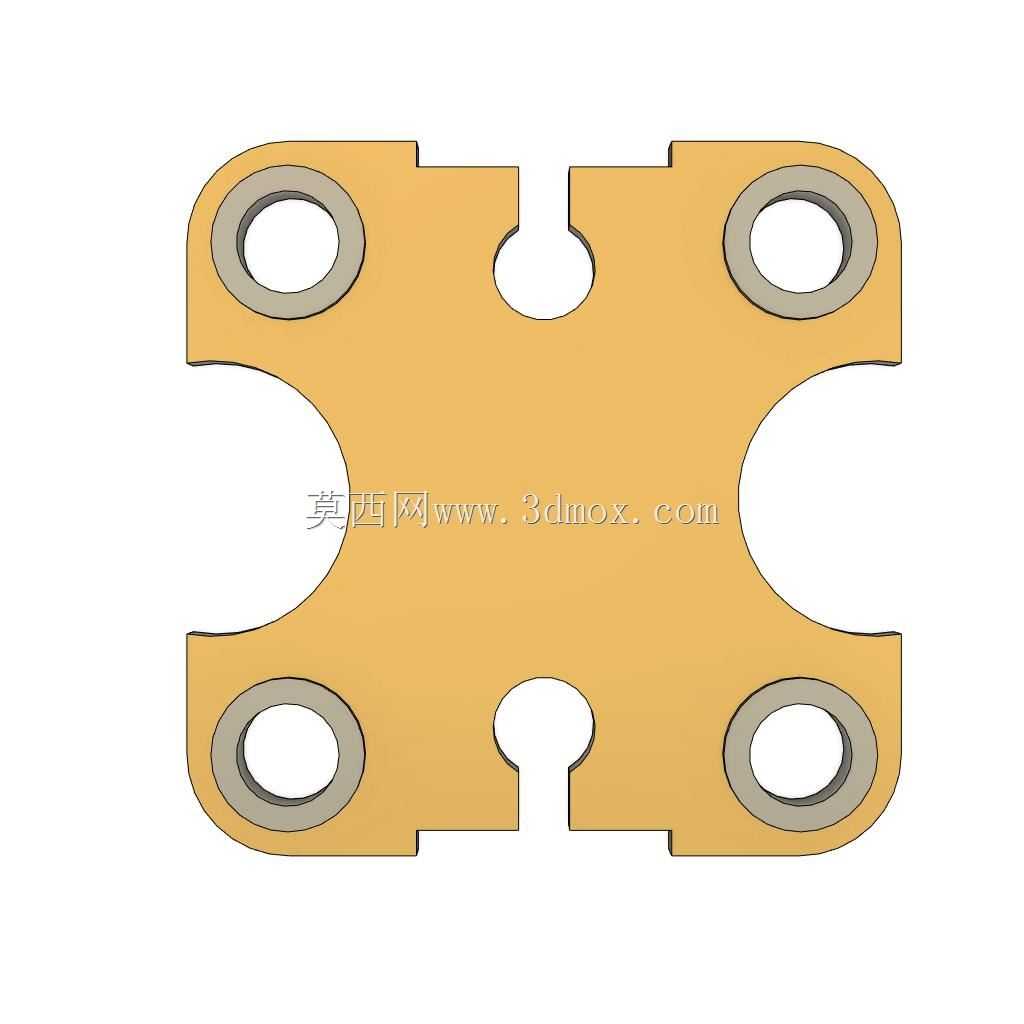

　　在普通卧式车床的进给箱与溜板箱衔接部位，这类异形定位连接板是承担部件间定位精度保持、载荷分散传递的核心连接件，日常加工场景中，CA6140车床频繁进行正反转切换、进给量调整时，箱体结合面会承受持续的交变剪切力，普通平直垫片无法兼顾多螺栓孔位的同轴度约束与侧边避让需求，这款连接板的结构设计正是针对该工况做了针对性优化。从结构细节来看，板件整体采用对称式异形轮廓，上下边缘各设置两个带圆角的安装耳，每个耳位加工有贯通的螺栓过孔，孔位边缘做了0.2mm的倒角处理，避免螺栓装配时刮伤螺纹镀层，同时分散螺栓预紧力带来的局部压应力，防止长期使用后耳位出现应力开裂。板件上下侧的中部位置各设计了一个半开放的U型卡槽，

　　卡槽的圆弧半径与配套定位销的外径做了h7级的间隙配合设计，装配时无需完全拆卸定位销即可完成板件的拆装调整，大幅降低车床日常维护时的拆装工作量，相比全封闭销孔结构，维护效率可提升40%以上。板件左右两侧设计了大尺寸的内凹圆弧避让结构，该结构并非单纯的减重设计，实际是为了避让车床箱体结合面处突出的油嘴、油管接头等附属部件，避免装配时板件与管路发生干涉，同时圆弧过渡的轮廓可以减少板件边缘的应力集中点，在承受交变载荷时不会出现直角处的裂纹萌生问题。设计过程中，首先结合CA6140车床对应安装位置的实测边界尺寸确定板件的整体外轮廓，先锁定四个螺栓安装孔的中心距，严格匹配原有箱体的螺纹孔位置，保证板件可以直接替换原有老旧垫片，

　　无需对车床本体做任何二次加工。随后根据结合面处突出部件的位置与尺寸，裁切出左右两侧的避让圆弧，确保板件安装后与周边部件的最小间隙保持在3mm以上，满足装配操作空间与热胀冷缩的间隙需求。上下侧的U型卡槽位置，经过多次受力仿真验证，卡槽的开口宽度设置为比定位销直径小0.1mm，装配时借助板件材料的微量弹性变形卡入定位销，既可以保证安装后的定位精度，又能在拆卸时直接撬出板件，无需抽出整根定位销。板件的厚度设置为5mm，选用45号钢作为毛坯材料，加工完成后做发蓝处理，提升表面防锈能力，同时保证板件的整体刚度，在螺栓达到规定预紧力时，板件的平面变形量控制在0.02mm以内，不会因为板件变形导致箱体结合面出现缝隙，避免润滑油渗漏问题。

　　从安装边界来看，四个螺栓孔的中心距横向为120mm、纵向为80mm，完全匹配CA6140车床进给箱结合面的原有孔位，板件整体最大宽度140mm、最大高度100mm，安装后不会超出箱体的外轮廓，不会与车床的外防护罩产生干涉。左右两侧的避让圆弧半径为30mm，刚好避开箱体上直径20mm的润滑油管接头，安装后油管可以正常插拔，不受板件阻挡。上下U型卡槽的中心与板件中心的纵向距离为40mm，与箱体上的定位销位置完全重合，装配时板件卡入定位销后，四个螺栓孔可以自然对准螺纹孔，无需反复调整位置，降低装配难度。实际应用中，这类连接板除了用在CA6140车床的箱体结合面，也可适配同系列其他型号卧式车床的同类安装位置，甚至可以经过简单的孔位调整后，用在其他需要多点定位、带避让需求的机械设备结合面处，承担载荷传递与定位约束的作用。相比普通的平垫片，这种异形结构的连接板可以同时满足定位、避让、载荷分散、快装快拆的多重需求，解决了传统平垫片在复杂安装界面下适配性差的问题，在机床维修、设备改造场景中，这类定制化的连接板可以大幅降低改造成本，缩短设备停机维护的时间。
