ANSI300标准带颈对焊钢制法兰结构

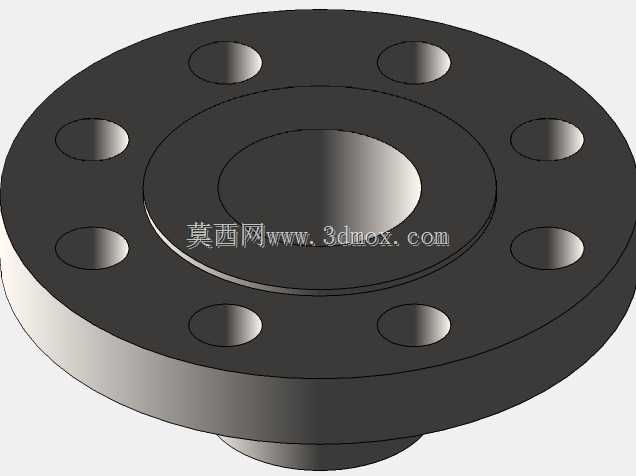

　　在石油化工、电力输配、市政给排水、船舶动力等涉及压力流体输送的工程场景中，法兰是管路系统实现可拆卸连接的核心承压部件，其中带颈对焊法兰也就是常说的WN法兰，因为颈部结构的过渡设计，能有效降低管道与法兰连接位置的应力集中系数，在中高压、温度波动幅度大的管路上应用占比极高。本次呈现的ANSI 300磅级带颈对焊法兰，完全遵循美标法兰体系的尺寸规范设计，建模过程中严格匹配对应压力等级下的密封面、螺栓孔、颈部锥度的参数要求，可直接用于管路系统的装配干涉校验、支吊架受力模拟以及预制加工的尺寸核对。

　　从实际工程用途来看，这类300磅级的法兰主要适配PN50压力等级的管路系统，可输送常温清水、高温蒸汽、弱腐蚀性化工介质等多种流体，连接端的对焊结构要求法兰颈部内径与对接管道的内径完全一致，焊接时采用全焊透结构，避免管内介质流动时在连接位置产生紊流，同时也能减少焊接缺陷带来的介质泄漏风险。法兰的密封面采用突面结构，密封面表面粗糙度控制在Ra3.2-6.3μm区间，适配缠绕式垫片、金属包覆垫片等多种密封元件，当螺栓按照规定力矩对称紧固后，可在规定的温度压力范围内实现长期可靠密封，不会出现介质渗漏问题。

　　设计过程中首先确定法兰的压力等级对应的公称通径边界，围绕颈部的应力过渡做结构优化：颈部从法兰盘位置向管道端采用1:3的锥度过渡，避免直角结构带来的应力突变，法兰盘的厚度经过剪切应力与弯曲应力校核，确保在螺栓预紧力与管内介质压力共同作用下，法兰盘不会出现翘曲变形。螺栓孔的数量与分布圆直径严格匹配ANSI B16.5标准中300磅级的对应要求，螺栓孔采用跨中布置方式，也就是螺栓孔中心与管道轴线的垂线、水平线呈22.5度夹角，避免安装时螺栓与管线支吊架、相邻管线的部件产生干涉。法兰背面与颈部连接位置设置了R3的圆角过渡，既可以减少锻造过程中的应力开裂风险，也能降低安装紧固时的应力集中。

　　从安装边界来看，法兰整体的轴向尺寸包含颈部长度、法兰盘厚度两部分，对接管道的外径与壁厚需要与法兰颈部的焊接坡口尺寸完全匹配，坡口采用V型35度坡口，钝边高度2mm，对口间隙1.5-2mm，满足压力管道焊接的规范要求。法兰盘的外圆尺寸决定了安装操作所需的径向空间，螺栓紧固时需要预留足够的扳手操作空间，相邻法兰安装时的端面平行度偏差不能超过法兰外径的1/1000，且最大偏差不超过2mm，避免密封面受力不均导致垫片压溃或者泄漏。在三维建模过程中，所有的倒角、圆角、坡口细节都做了完整还原，没有做简化处理，装配时可以直接与对应通径的管道、阀门、泵体设备的法兰端做配合检查，验证法兰连接位置是否会与周边的管线保温层、设备结构件产生碰撞，提前排查预制加工阶段可能出现的尺寸错配问题。

　　在实际的管路预制场景中，这类法兰的三维模型还可以用于导出数控切割、坡口加工的定位尺寸，减少现场实测的工作量，法兰颈部的直段长度预留了足够的焊后热处理操作空间，对于需要做焊后消除应力处理的合金钢管路，不会因为直段过短导致热处理时影响法兰密封面的平面度。密封面位置的水线结构按照标准要求加工为同心圆沟槽，沟槽深度0.3mm，间距0.8mm，能够增加垫片与密封面的摩擦力，避免系统压力波动时垫片出现移位。整个法兰的结构没有多余的工艺冗余，所有尺寸都围绕承压可靠性、安装便捷性做优化，既满足标准规范的强制要求，也兼顾了现场施工的实际操作需求，可直接用于工业管路系统的三维布置设计、施工模拟以及预制加工指导。
