带CFD流场分析的太阳能空气集热装置

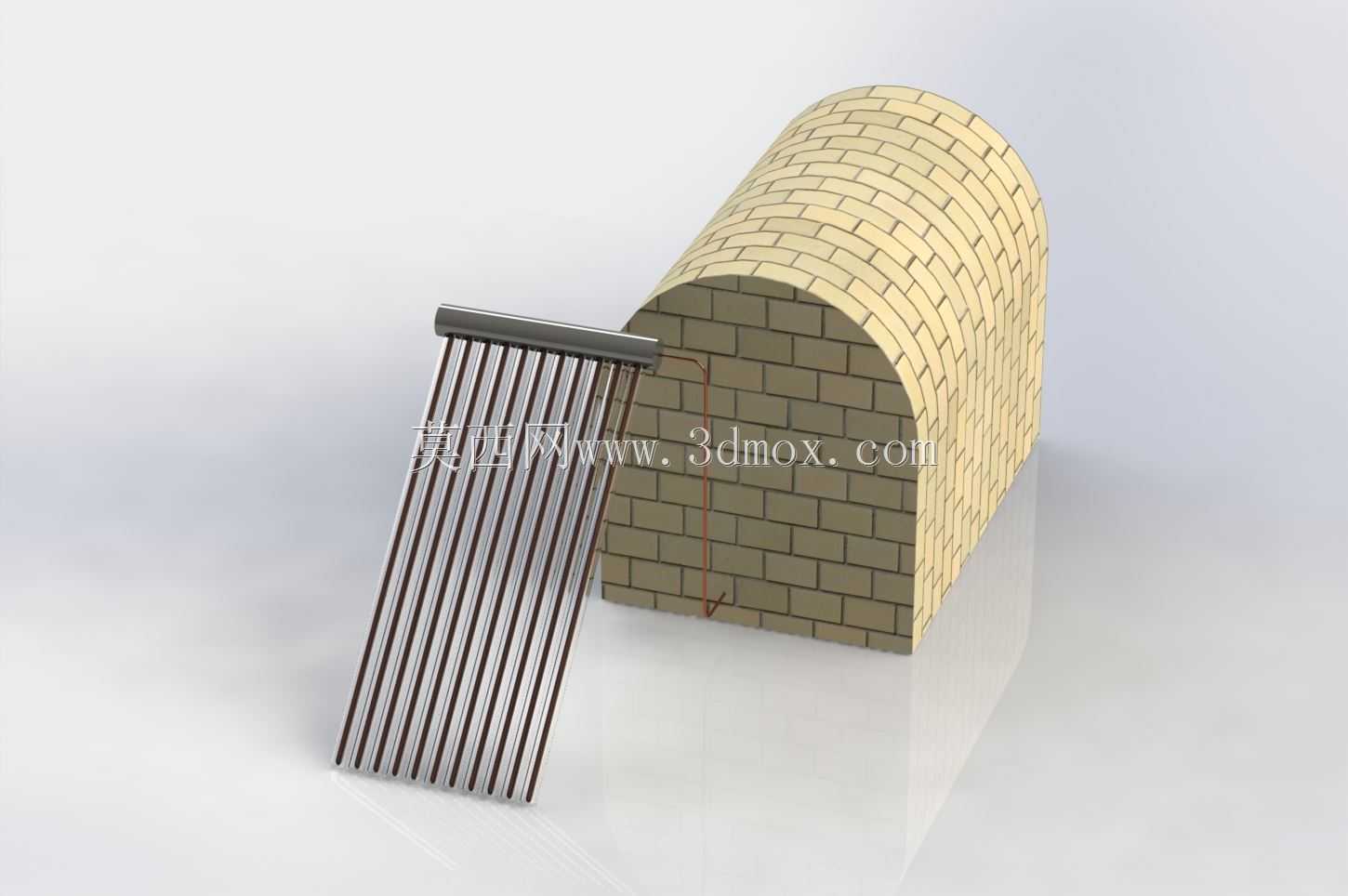

　　这套太阳能空气集热装置的设计，核心瞄准北方乡村民居、小型临时板房的冬季采暖补热需求，区别于常见的承压式水介质太阳能集热器，它直接以空气作为换热介质，省去了防冻液加注、管路防冻、循环水泵配套的额外成本，也规避了冬季管路冻裂、介质渗漏的运维风险，适配无集中供暖、供电稳定性不足的分散式采暖场景。从结构组成来看，整套装置分为外置倾斜集热段与腔体换热段两个核心部分，外置集热段采用多根平行排列的扁管式流道，表面覆盖选择性吸热涂层，安装时需根据项目所在地纬度调整倾斜角度，保证正午时段太阳光直射集热面，流道两端通过汇流腔与后方的半拱形换热腔体连通，空气在集热段被加热后，依靠热压自然流入后方腔体，无需额外动力驱动循环。

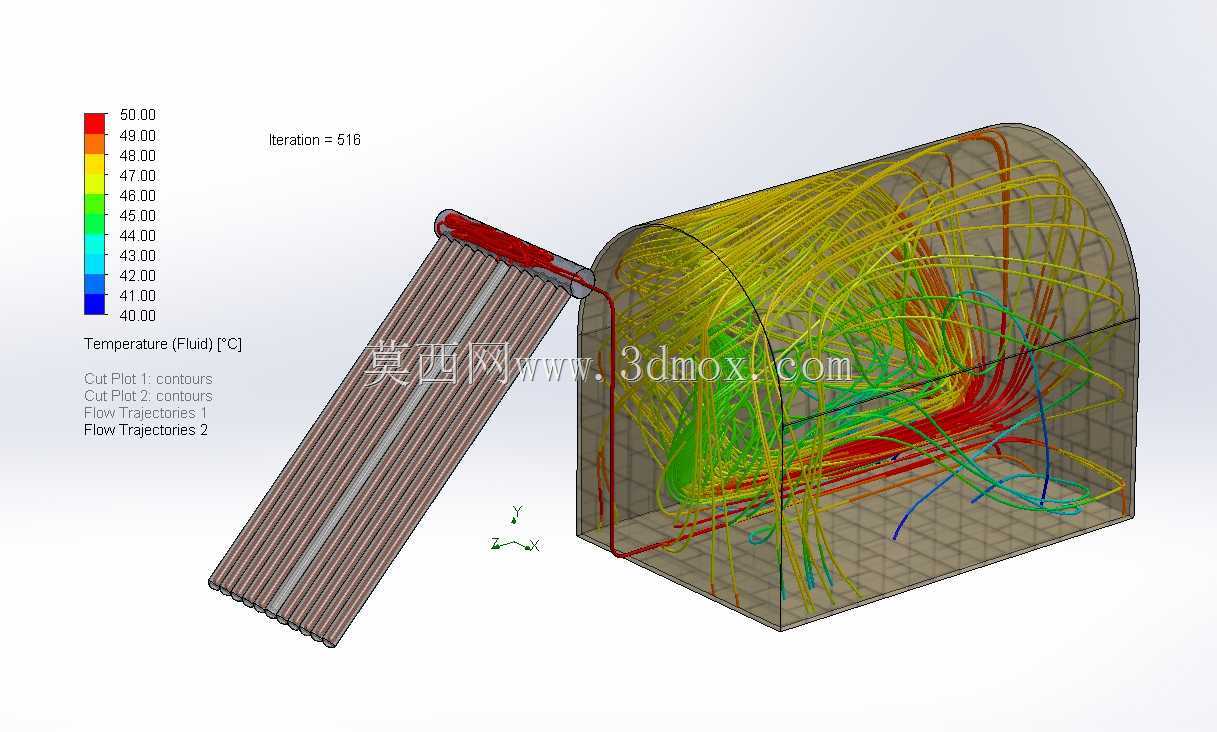

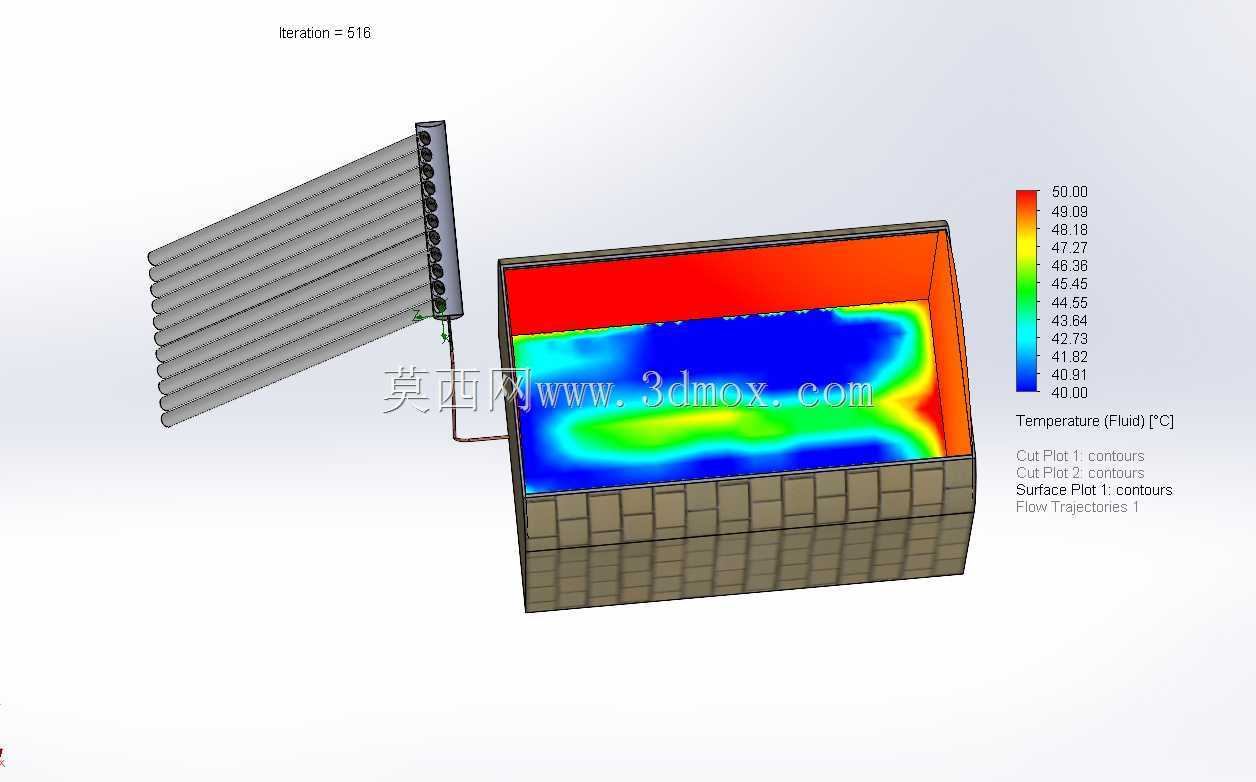

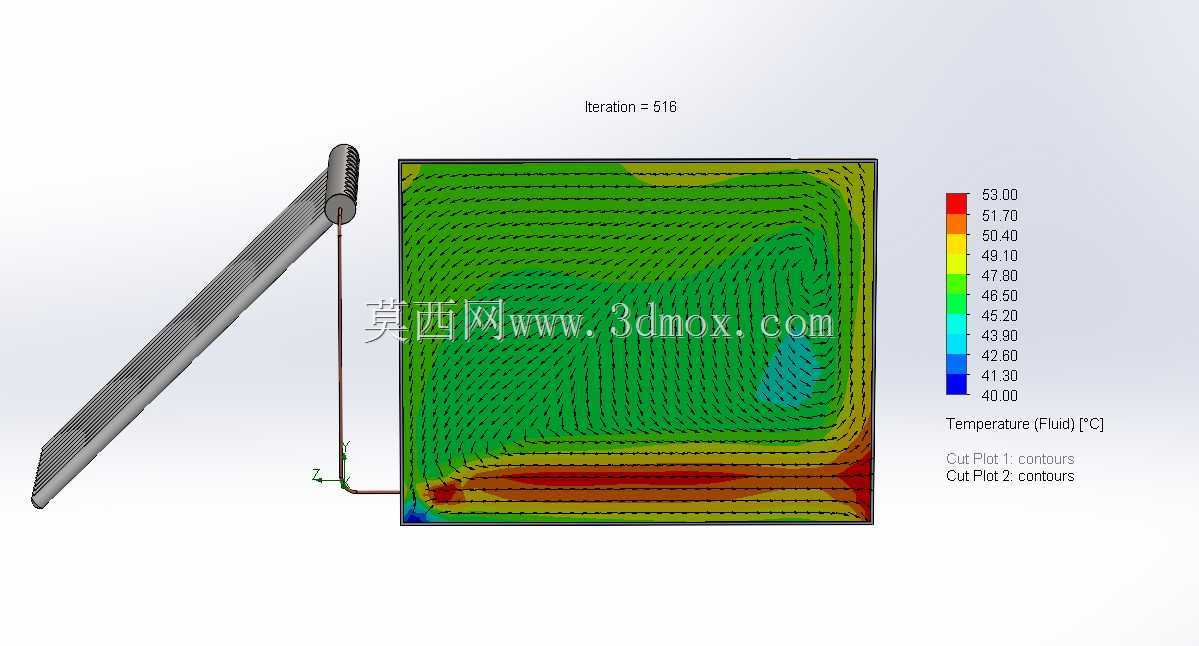

　　设计阶段通过流场仿真对内部结构做了多轮优化，最初的直腔结构存在明显的气流短路问题，靠近集热段入口的区域流速过快，热量来不及充分扩散就从出口流出，腔体角落区域形成流动死区，局部温度比主流区域低12摄氏度以上，换热效率不足40%。针对这一问题，设计团队在腔体内部增设了多组弧形导流板，调整导流板的弧度与安装角度后，气流在腔体内形成多股螺旋状的流动轨迹，流动路径长度较初始设计提升了2.7倍，空气与腔体内壁的换热接触时间大幅延长，同时通过网格加密仿真验证，消除了所有流速低于0.1m/s的流动死区，最终仿真结果显示，在标准太阳辐照强度下，装置出口空气温度可达46摄氏度，能够满足15至20平米封闭空间的采暖补热需求。安装边界方面，

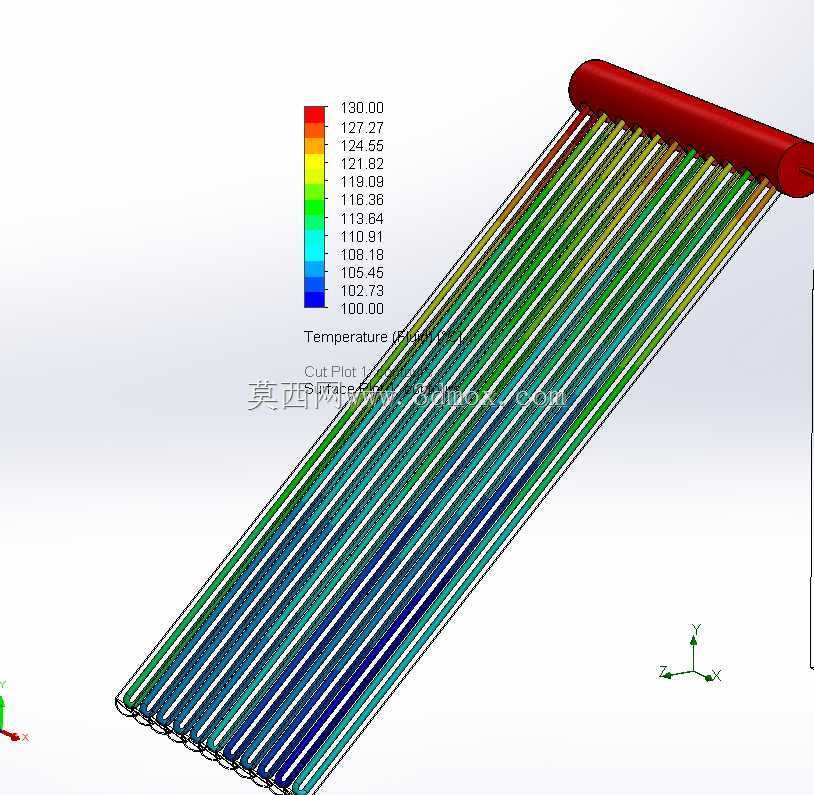

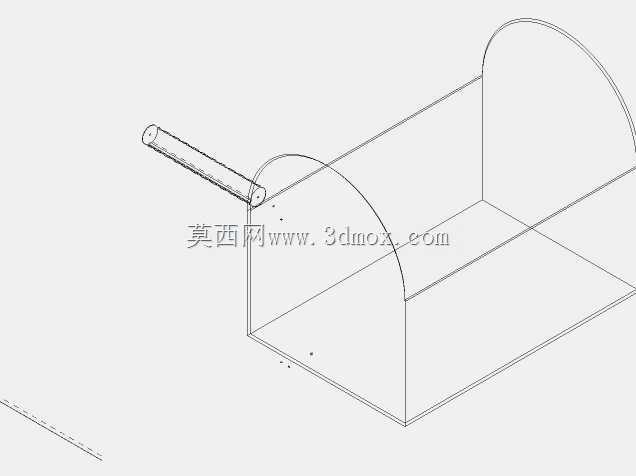

　　外置集热段的倾斜角度调节范围为30度至60度，适配国内大部分纬度地区的安装需求，整套装置与建筑墙体的连接采用挂装式支架，支架预留了20毫米的调节间隙，可适配墙面不平整度在15毫米以内的安装基面，无需对墙体做大规模改造。腔体部分的半拱形外壳采用双层保温结构，内层为镀锌钢板一体冲压成型，中间填充30毫米厚的玻璃棉保温层，外层采用彩钢板做防护，整体外壳的热传导系数控制在0.03W/(m·K)以内，减少热量向外界环境的散失。流道设计上，集热段的扁管采用等截面设计，单根扁管的截面尺寸为20毫米*3毫米，相邻扁管的间距为8毫米，既保证了足够的集热面积，也避免了间距过小导致的灰尘堆积、积雪难以滑落的问题，汇流腔的截面面积为所有扁管截面总面积的1.

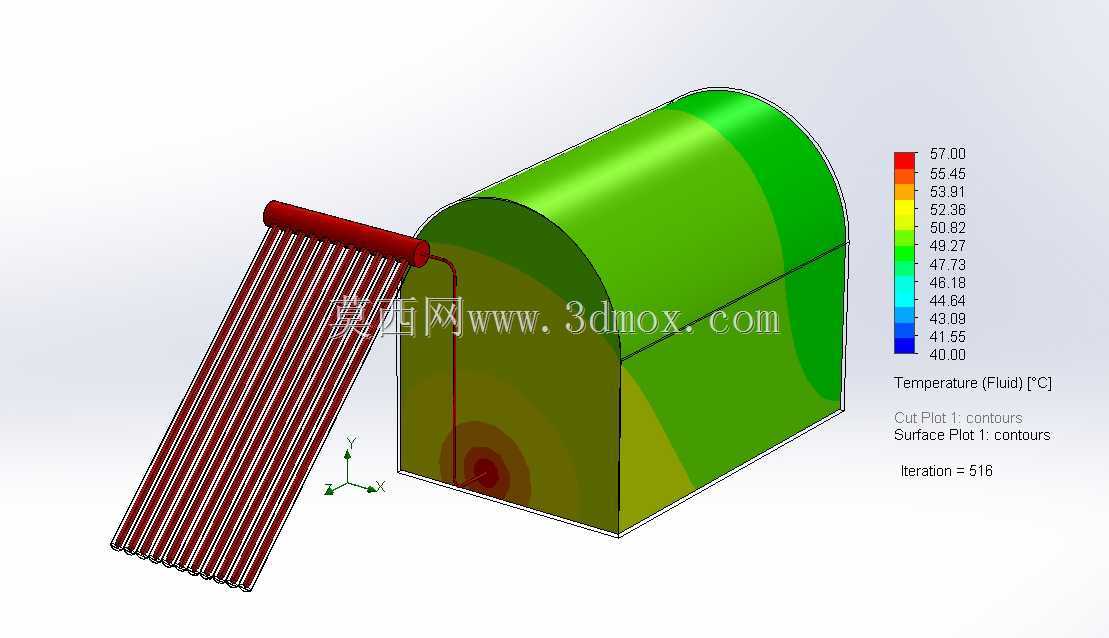

　　2倍，保证气流在汇流过程中不会产生明显的节流阻力，自然循环状态下的系统总阻力控制在5Pa以内，无需额外加装风机即可实现稳定的空气循环。在实际应用场景中，这套装置除了民居采暖外，还可适配农产品烘干的低温补热需求，比如农户零散的中药材、果蔬干品烘干，可直接将装置出口的热空气引入烘干仓，通过调整导流板的角度控制出口温度，满足不同物料的烘干温度要求，相比电加热烘干方式，运行成本可降低70%以上。设计过程中还考虑了极端天气的适配性，集热段的玻璃盖板采用钢化低铁玻璃，抗冰雹冲击能力达到GB/T 19141规定的25mm钢球1米高度冲击不破损的要求，整体结构的抗风等级达到10级，可满足大部分内陆地区的户外安装使用要求。腔体内部的流场仿真结果显示，优化后的结构温度场分布均匀性大幅提升，同一截面内的温度差控制在3摄氏度以内，不会出现局部过热导致的保温层老化加速问题，也避免了局部温度过低导致的结露、积灰问题，长期运行的稳定性更有保障。
