带凸台圆形法兰盘机械结构设计

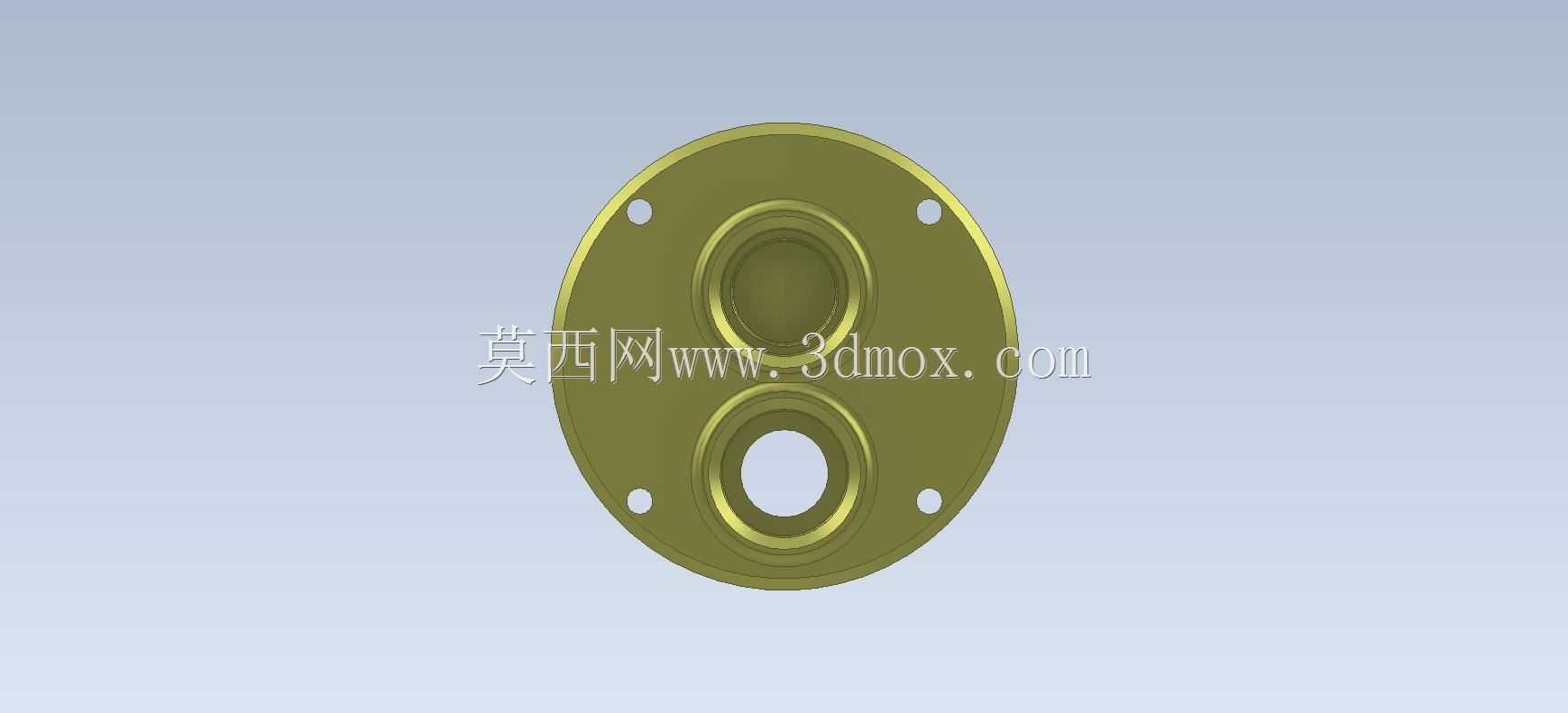

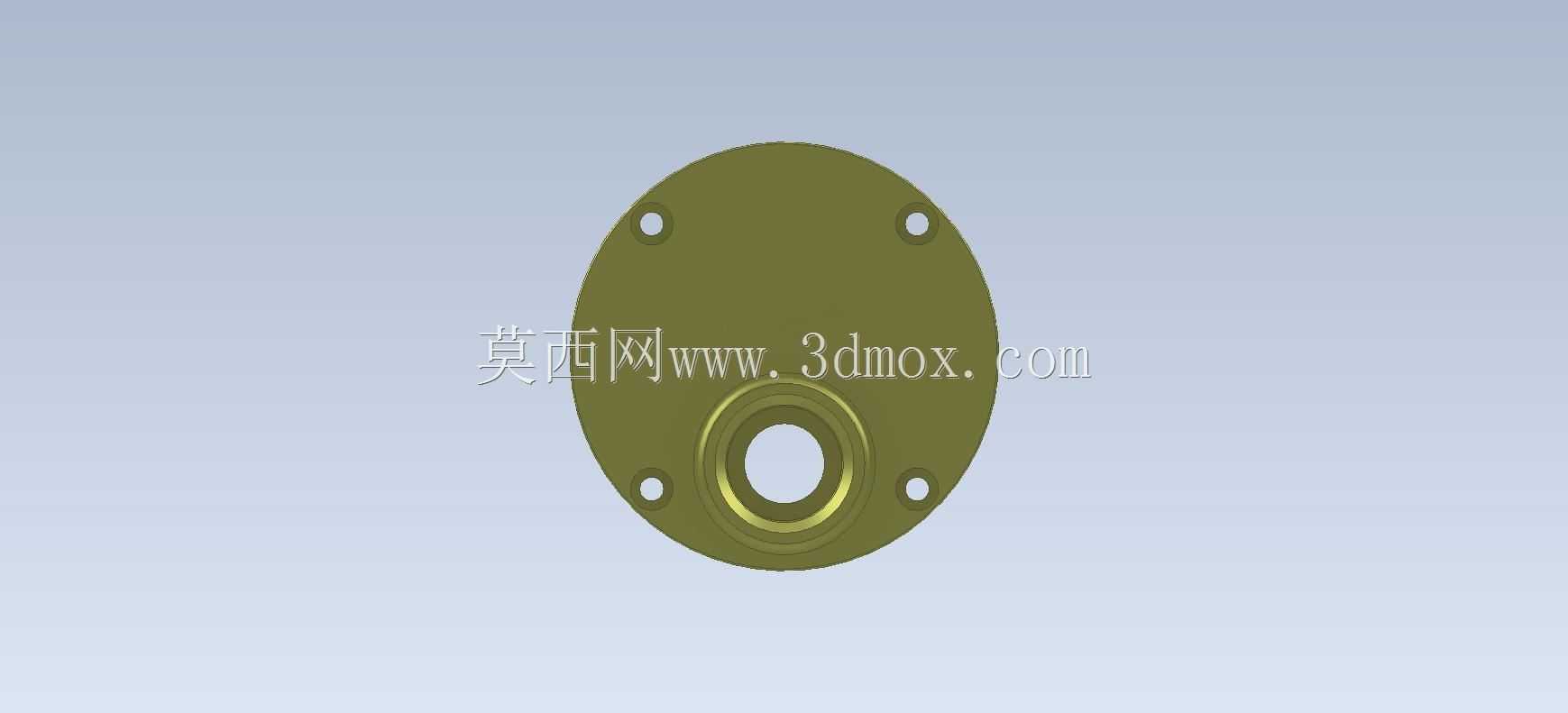

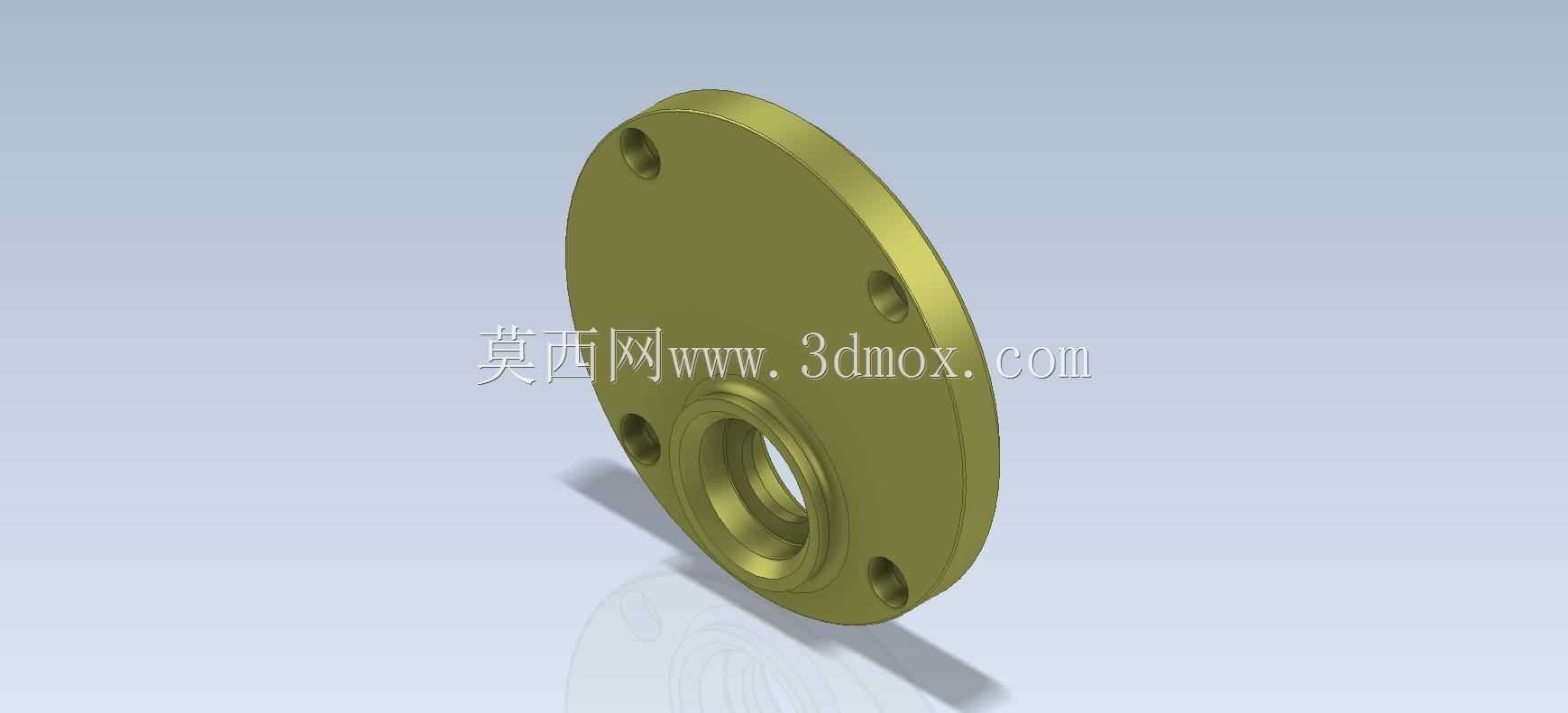

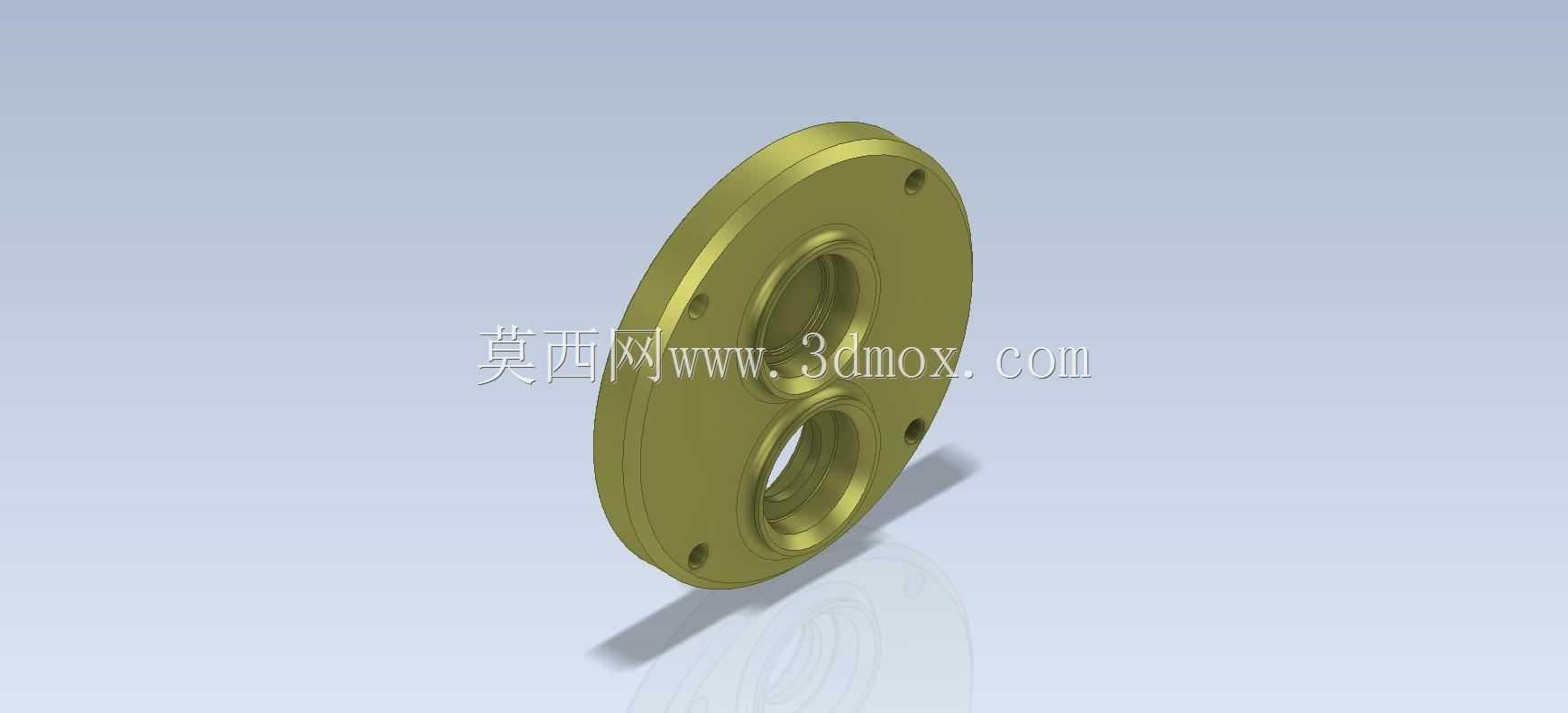

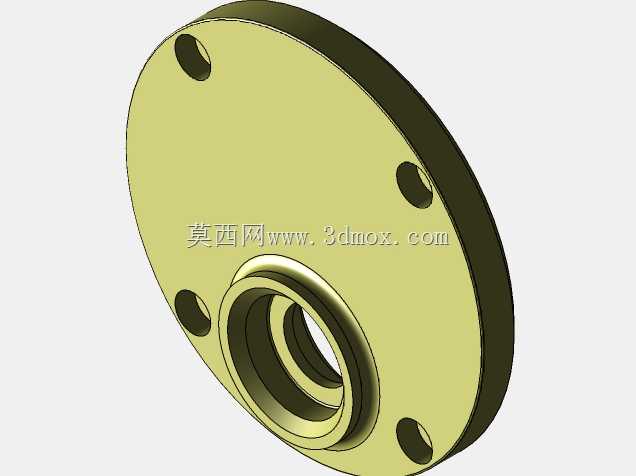

　　在流体输送管路系统、压力设备腔体连接、动力传动端的轴系密封衔接场景中，这类带中心凸台的圆形法兰是应用频次极高的静密封连接件，区别于普通平焊法兰的单一平面贴合结构，中心延伸的凸台结构能够直接嵌入对接部件的定位止口内，从根源上消除安装过程中两对接件的径向错位问题，避免传统平法兰安装时需要反复调整同轴度的繁琐工序，尤其适合在中低压工况下的管路对接、泵阀进出口连接、减速机输出端密封端盖固定等场景使用。从结构设计逻辑来看，法兰盘本体采用圆形对称布局，盘面沿圆周方向均匀分布6个螺栓过孔，孔位的分度圆直径经过匹配常用六角螺栓的安装空间校核，相邻螺栓孔之间的间距满足扳手操作的最小回转半径要求，不会出现螺栓紧固时工具与相邻螺栓干涉的问题；

　　中心凸台的外径尺寸与对接件的止口内径采用基孔制间隙配合，配合公差控制在H7/h6区间，既能够保证安装时的顺利导入，又能将径向错位量控制在0.05mm以内，满足多数传动、密封场景的同轴度要求。中心的贯通孔根据使用场景可适配不同规格的管路通径或者轴系穿设需求，孔壁与凸台端面的过渡处采用圆角处理，避免应力集中导致的法兰受压开裂问题，尤其是在周期性压力波动的管路系统中，过渡圆角能够有效分散应力峰值，提升法兰的疲劳使用寿命。法兰盘的厚度设计经过剪切强度与弯曲强度校核，在额定工作压力下，盘面的最大弯曲变形量控制在0.1mm以内，保证两对接面之间的密封垫片能够被均匀压紧，不会出现局部压溃或者压合不紧密导致的泄漏问题；

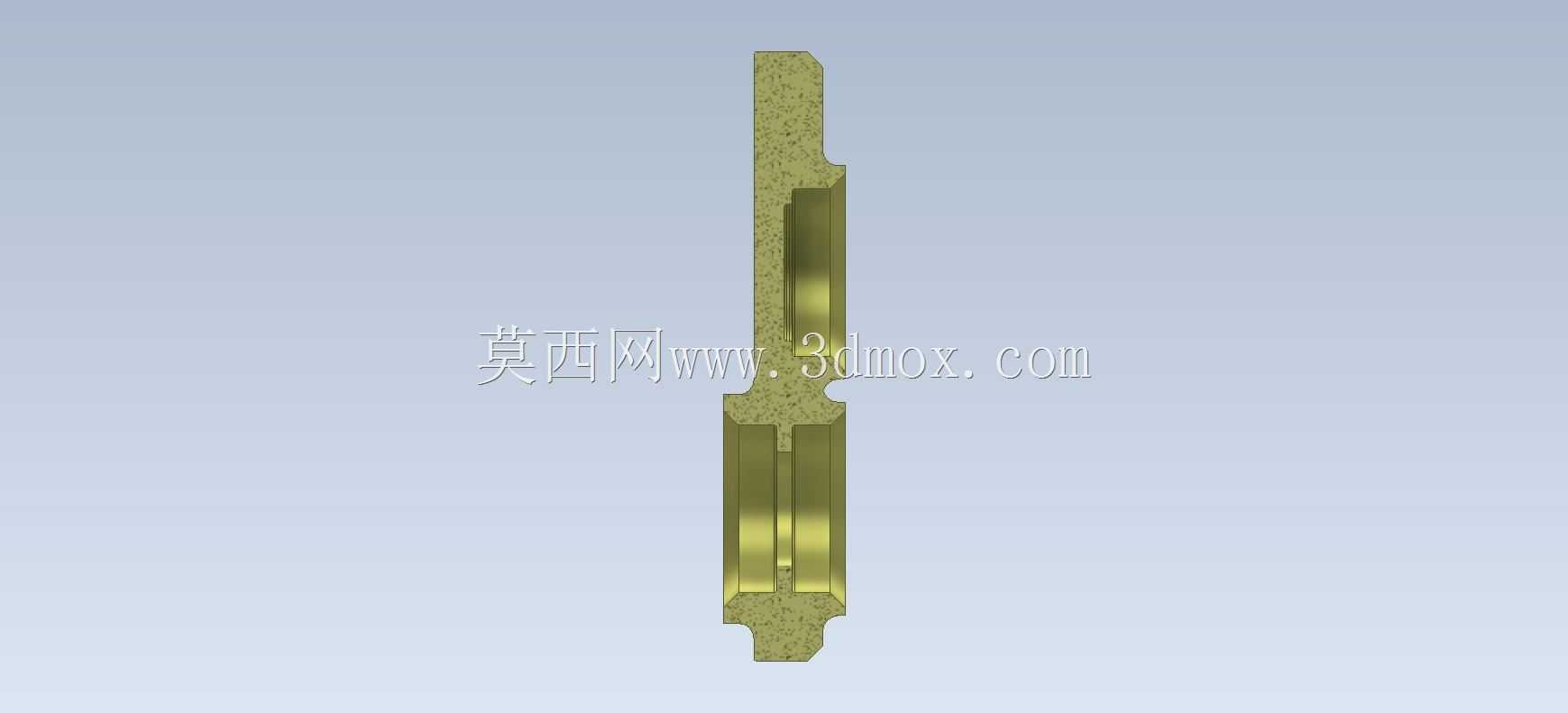

　　凸台的伸出长度根据对接止口的深度匹配，通常凸台端面与止口底面预留0.2-0.3mm的间隙，避免安装时凸台顶死导致法兰盘面无法与对接面完全贴合，影响密封效果。从安装边界来看，这类法兰的外圆尺寸根据螺栓孔分度圆直径向外预留足够的边缘宽度，边缘到螺栓孔中心的距离不小于螺栓公称直径的1.2倍，防止螺栓紧固时法兰边缘出现开裂现象；安装时螺栓需采用对角交叉紧固的方式，分三次逐步施加预紧力，保证密封垫片的受力均匀，避免单次单侧紧固导致的法兰偏斜、密封失效问题。在实际工程应用中，这类带凸台的法兰相比普通平法兰，能够省去安装时的同轴度找正工序，尤其是在批量装配的生产线场景中，能够大幅提升装配效率，降低对装配工人的技能要求；

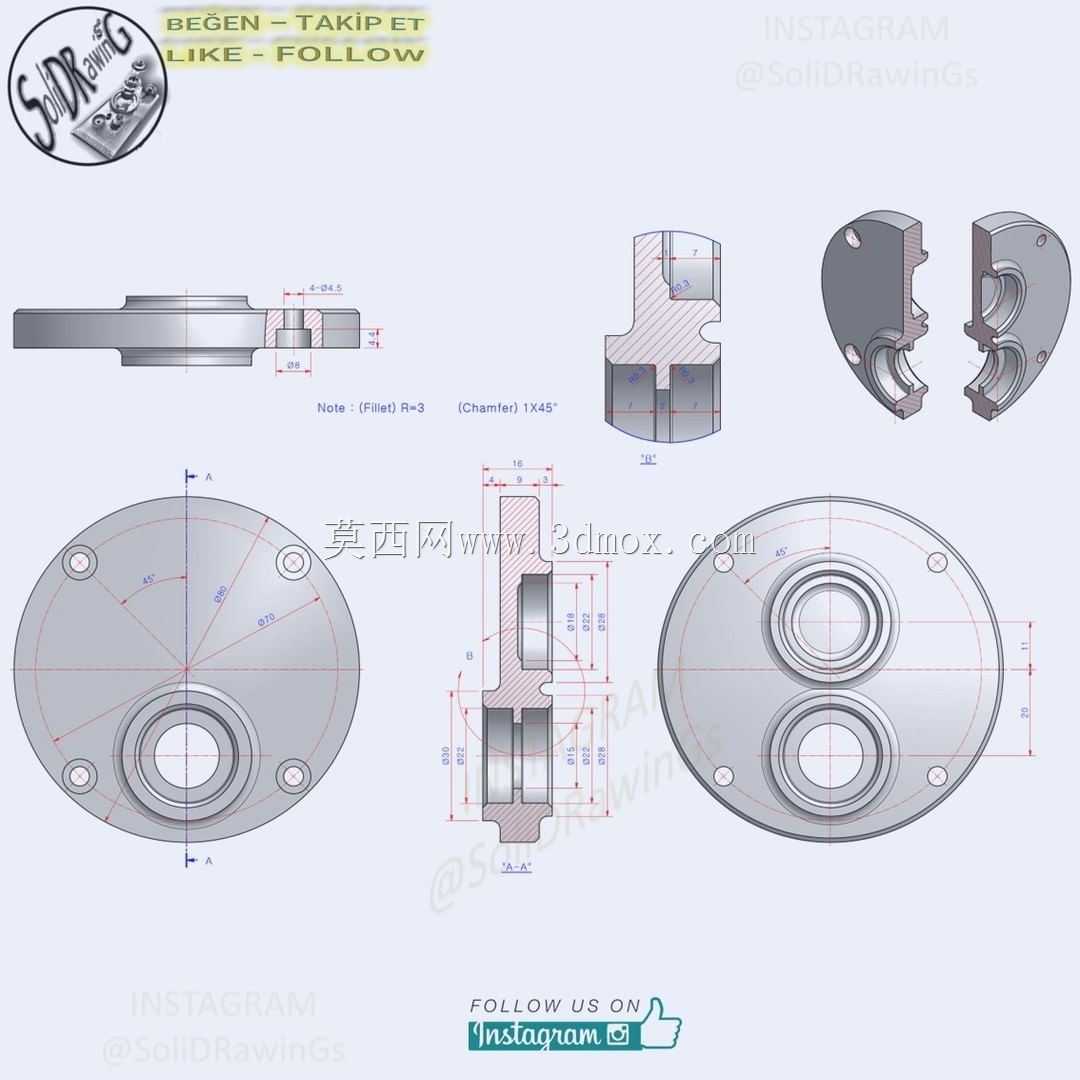

　　同时凸台结构还能起到一定的径向承载作用，在管路存在轻微径向载荷的场景下，能够分担螺栓承受的径向剪切力，提升连接结构的整体可靠性。设计过程中还需要考虑密封垫片的选型匹配，法兰盘面的密封面采用精加工处理，表面粗糙度控制在Ra3.2以内，能够适配橡胶垫片、石棉橡胶垫片、金属缠绕垫片等多种常用密封垫片，根据输送介质的腐蚀性、工作温度、压力等级选择对应的垫片材质即可满足密封要求。对于应用在真空工况下的法兰，还可在凸台外侧的密封面上加工密封槽，加装O型密封圈实现更高等级的真空密封，拓展法兰的适用场景。在三维建模过程中，这类法兰的参数化设计可通过驱动法兰通径、螺栓孔数量、分度圆直径、凸台外径、法兰厚度等核心参数快速生成不同规格的模型，适配不同的设计需求，建模时需要重点关注螺栓孔的位置度公差、凸台与法兰本体的同轴度公差、密封面的平面度公差等关键技术要求，保证生成的模型能够直接对接生产加工环节，无需二次调整尺寸。
