弯型带齿连接法兰管路接头结构

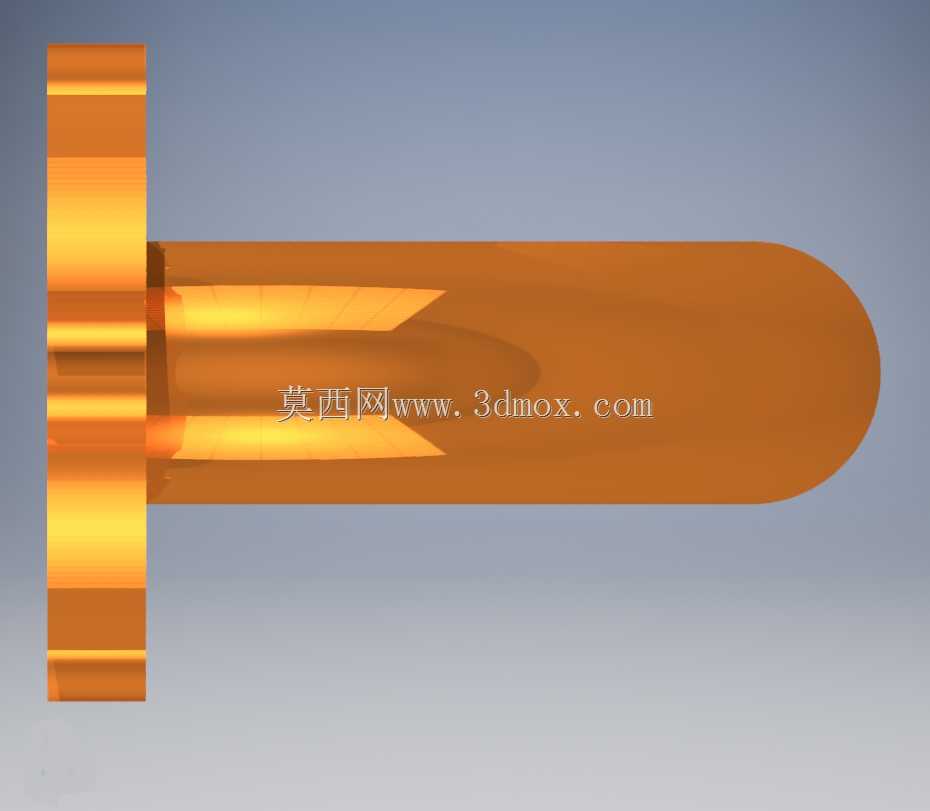

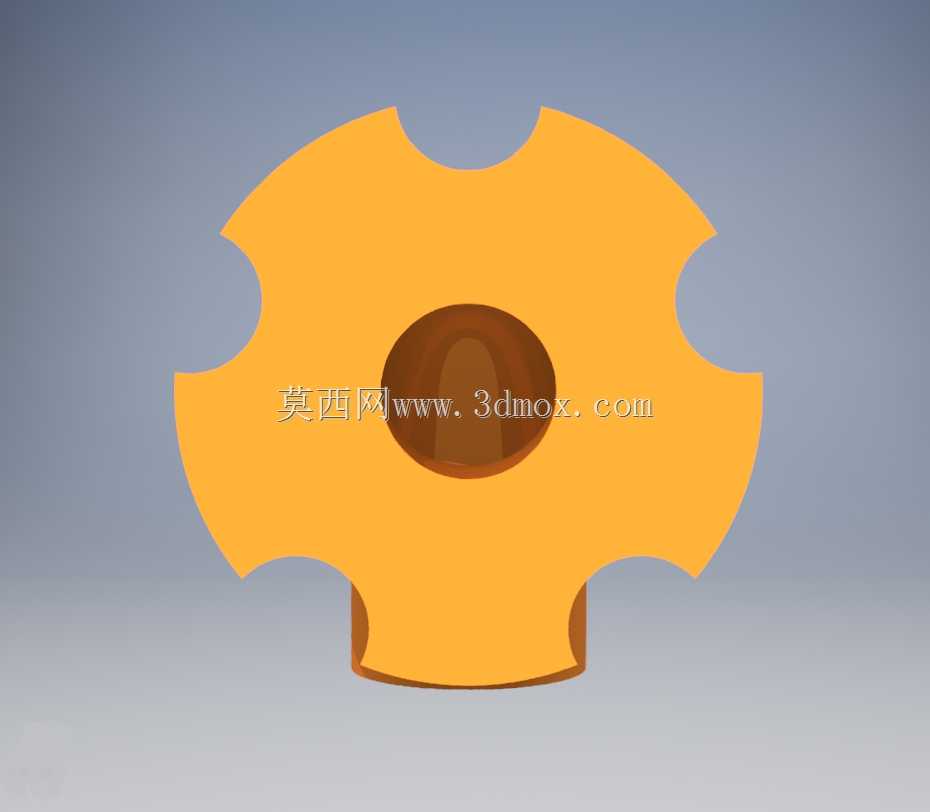

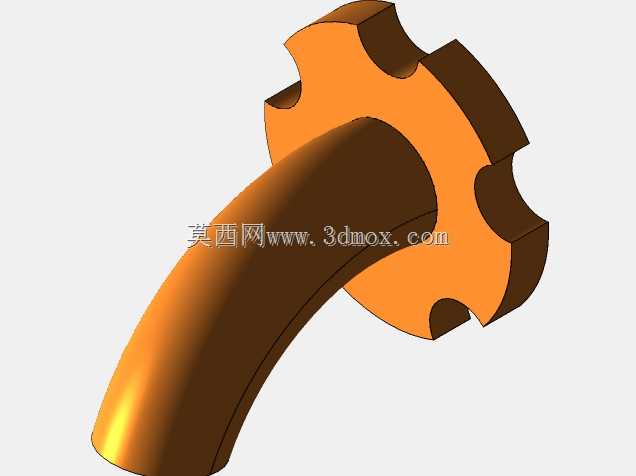

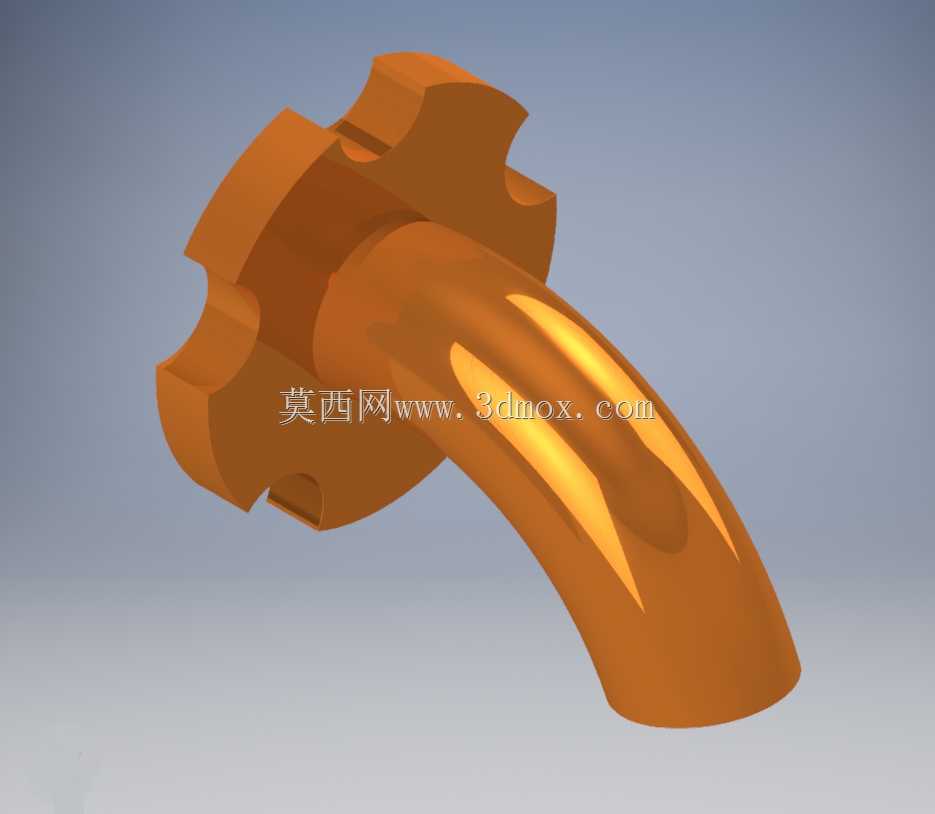

　　在流体输送管路系统的布设场景里，这类带弯角的法兰连接件往往承担着管路转向对接的核心作用，不同于常规直连式法兰，它将90度左右的弯管结构与法兰端集成一体，省去了单独采购弯管、配对法兰再组焊的工序，能直接适配需要转向的管路接驳点位，常见于液压泵站管路排布、车间压缩空气管网改造、小型化工流体输送支路、机床冷却管路布设等场景，尤其适合安装空间局促、无法通过多段管件拼接完成转向的紧凑工位。从结构设计逻辑来看，法兰端的外沿做了多段齿状凸台结构，并非常规的圆形螺栓孔法兰，这种结构是为了适配快装式卡箍锁紧结构，不需要逐个穿装螺栓紧固，只要将法兰端卡入配套的卡箍座内，旋转卡箍锁紧环即可完成固定，安装效率比传统螺栓法兰高60%以上，

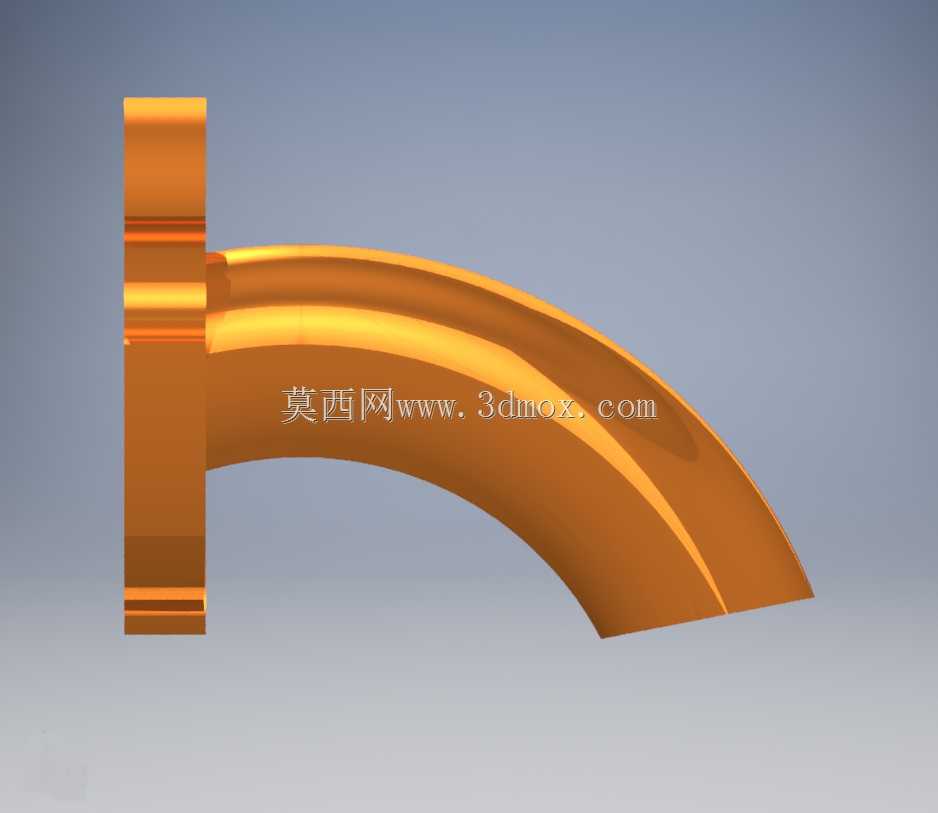

　　同时齿状凸台能在卡箍锁紧后提供周向防转限位，避免管路内流体压力波动导致接头松脱偏转。弯管段采用了等曲率圆弧过渡设计，没有直角弯折结构，能大幅降低流体流经转向处的阻力损失，减少管路内部的紊流、气蚀现象，对于输送带有微小固体颗粒的流体介质，这种圆弧内壁也能避免颗粒在转角处堆积堵塞，长期运行的管路通畅性更有保障。设计阶段首先要确认的是安装边界尺寸，法兰端的对接外径要和配套卡箍的锁紧内径完全匹配，齿状凸台的数量、每个凸台的周向角度、凸台的轴向厚度都要和卡箍的卡槽尺寸一一对应，公差控制在0.1mm以内，否则会出现卡入后间隙过大、锁紧后密封失效的问题。弯管段的弯曲半径不能过小，通常取管路通径的1.5倍，既保证转向角度满足管路走向要求，

　　又不会因为弯曲半径太小导致管壁外侧拉伸变薄、内侧起皱变形，影响整体结构强度。法兰端的密封面做了内凹式环形槽结构，安装时可以嵌入配套的O型密封圈，密封面的平面度公差控制在0.05mm以内，保证锁紧后密封圈受压均匀，在1.6MPa的常规工作压力下不会出现渗漏问题。弯管与法兰连接的根部做了圆角过渡处理，避免应力集中，在管路受到振动、外力拉扯时，根部不会因为应力突变出现开裂断裂的情况，这一点在机床冷却管路、移动设备液压管路这类存在持续振动的应用场景里尤为重要。实际选型使用时，需要先确认管路的通径尺寸与该接头的弯管内径匹配，同时核对安装空间的转角空间是否能容纳弯管的转向长度，避免安装后弯管与周边设备、机架产生干涉。不同于焊接式弯管法兰，

　　这种集成式结构的内壁光滑度可以通过成型工艺得到更好的控制，流体流经时的压损更小，而且不需要现场焊接作业，对于禁火的车间管路改造场景，能直接完成安装，不需要额外的动火作业审批，施工便利性更强。在三维建模过程中，要重点关注法兰齿状凸台的周向均布精度，每个凸台的轮廓要和卡箍卡槽完全拟合，弯管段的曲率要连续顺滑，不能出现折线拐点，密封槽的深度、宽度尺寸要符合对应密封圈的安装尺寸要求，根部过渡圆角的大小要根据管路工作压力调整，压力越高的应用场景，过渡圆角要适当加大，分散应力集中点。另外，法兰端面与弯管出口端面的垂直度也要严格控制，保证对接后两侧管路的同轴度符合要求，避免安装后管路出现别劲、长期受力变形的问题。
