CA6140车床十字头组件结构设计

项目分类:机床加工 发布时间:2024-01-09 ID:722326
  • CA6140车床十字头组件结构设计
  • CA6140车床十字头组件结构设计
  • CA6140车床十字头组件结构设计
  • CA6140车床十字头组件结构设计
  • CA6140车床十字头组件结构设计
  • CA6140车床十字头组件结构设计
  • CA6140车床十字头组件结构设计

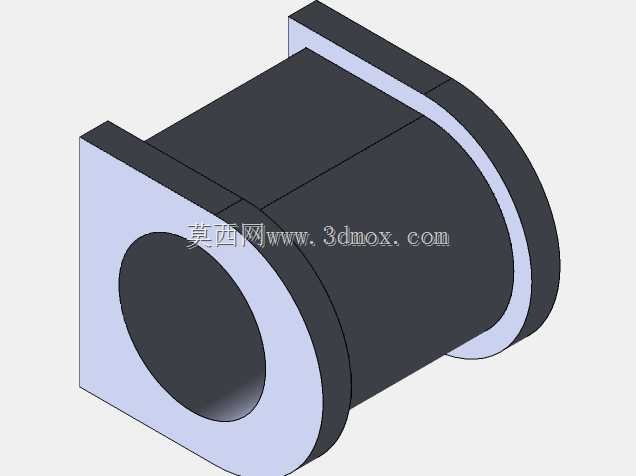

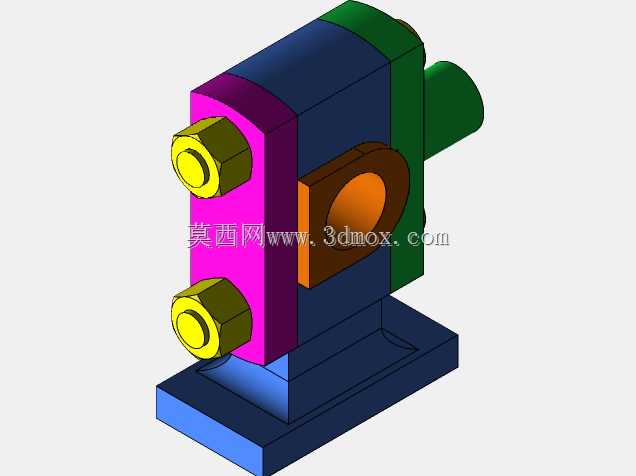

  在长往复式动力传递场景中,活塞受缸内工质压力作用做直线往复运动时,会因连杆摆动产生垂直于气缸轴线的侧向分力,这个力如果直接作用在活塞上,会造成活塞与缸壁的偏磨,大幅缩短气缸与活塞的密封寿命,十字头组件正是为解决这一工程问题设计的中间传力构件,在CA6140车床的相关往复进给机构、以及适配的小型往复式压缩、动力单元中都有同类结构的应用。从实际功能来看,这个组件一端承接活塞传递来的轴向推力,另一端通过铰接结构与连杆相连,把活塞的直线运动和连杆的摆动运动做运动解耦,侧向分力会通过十字头的导向面传递到机身的十字头滑道上,完全避免活塞承受侧向载荷,同时让连杆可以在气缸外部完成摆动动作,不会和气缸内壁发生运动干涉。做这个结构的三维设计时,

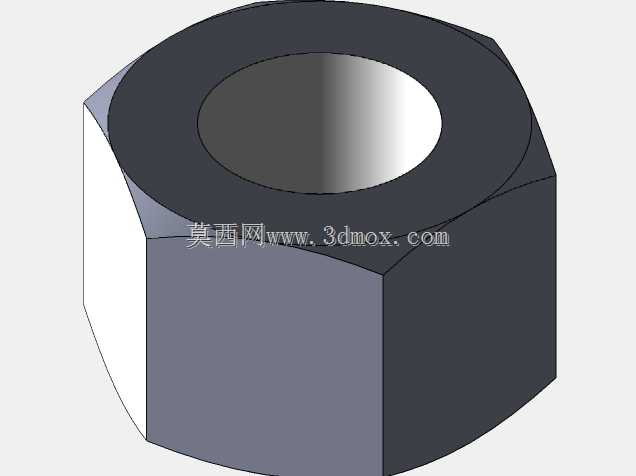

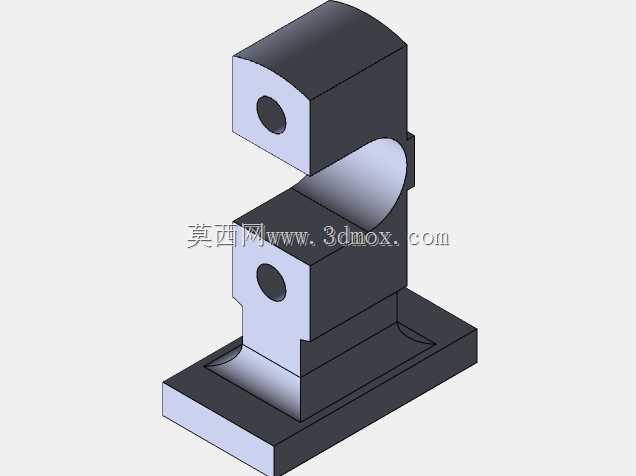

  首先要敲定的是导向段的配合公差,十字头主体的导向面和机身滑道之间采用间隙配合,间隙值控制在0.03-0.08mm区间,既要保证往复运动时无卡滞,也要避免间隙过大造成的横向窜动,影响运动精度。主体的基座部分设计有一体式安装底座,底座上预留了两个螺栓过孔,用于将十字头滑道基座和机身主体做刚性连接,安装时需要保证导向面的轴线和气缸轴线的同轴度误差不超过0.02mm,否则会造成运动过程中的别劲问题。组件两侧的锁紧结构采用六角锁紧螺母,用于固定十字头销的轴向位置,十字头销是连接连杆和十字头主体的核心铰接件,销和连杆小头孔之间采用滑动配合,销和十字头主体的销孔采用过渡配合,装配后靠两侧的锁紧螺母锁死,防止销在运动过程中发生轴向窜动脱落。

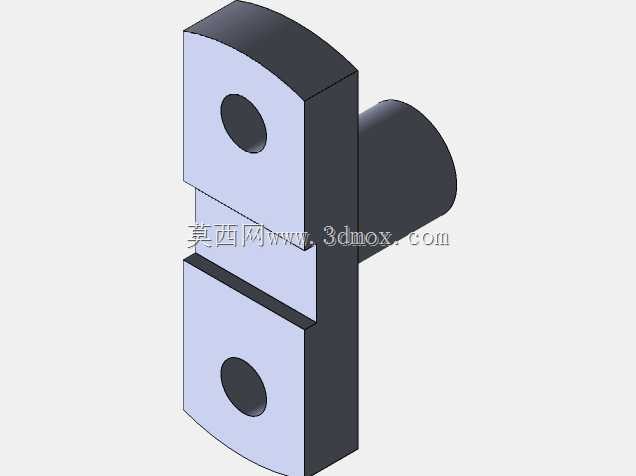

  从结构布局来看,十字头主体的导向段做了等截面设计,保证整个行程内和滑道的接触面积均匀,不会出现局部应力集中;和活塞连接的伸出端设计在主体前端,轴线和导向面轴线完全重合,保证活塞推力沿轴向传递,不会产生附加弯矩;连杆铰接的销孔轴线垂直于往复运动轴线,同时和导向面的对称平面重合,保证侧向力可以均匀作用在两侧导向面上,避免单侧偏载。设计过程中还要考虑润滑结构的预留,导向面和十字头销的铰接位置都需要预留润滑油道的安装位置,保证运动副在长期往复运行过程中有充足的润滑,降低磨损速率。从安装边界来看,整个组件的总宽度不超过120mm,总高度不超过150mm,底座的安装孔距按照CA6140车床对应安装位置的尺寸做匹配,

  安装时不需要对原有床身结构做二次加工,可以直接替换原有同规格的十字头组件。在实际工况下,这个组件需要承受的最大轴向推力在12kN左右,因此主体材料选用45号钢调制处理,导向面做高频淬火处理,硬度达到HRC45-50,保证耐磨性能;十字头销选用20Cr钢做渗碳淬火处理,表面硬度达到HRC55-60,满足铰接位置的高耐磨要求。做三维建模的时候,需要重点校验几个运动干涉点:一是连杆摆动到最大摆角时,连杆小头和十字头主体的内腔之间不能有干涉,要预留不小于2mm的安全间隙;二是十字头运行到前后止点位置时,锁紧螺母和滑道两端的限位结构不能发生碰撞;三是活塞连接端伸出后,和气缸后端的密封件之间要有足够的运动空间,不能刮碰密封件。另外,组件上的绿色端盖部分是十字头滑道的侧密封端盖,用螺栓固定在主体上,用于封闭滑道的侧开口,防止灰尘、切屑等杂质进入滑道配合面,同时可以储存少量润滑油,改善导向面的润滑条件。在实际装配调试时,需要先将十字头主体装入滑道,再穿入十字头销连接连杆,之后锁紧两侧的螺母,手动盘动机构检查往复运动是否顺畅,有没有卡滞点,确认无误后再安装侧端盖和外部的活塞连接部件。这个结构的设计核心是在有限的安装空间内,同时实现轴向力传递、运动解耦、侧向力承载、运动导向这几个核心功能,所有结构尺寸都围绕CA6140车床的原有安装空间做适配,不需要改动周边的其他部件,具备良好的互换性。
