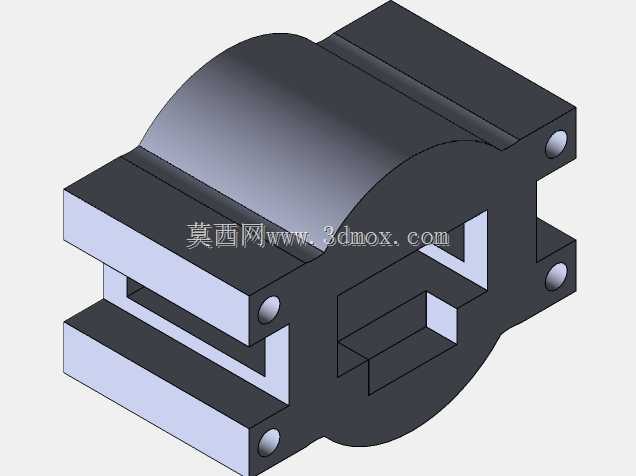

在普通卧式车床的日常运维、工装改造以及教学实操场景中,这类小型安装支座类零件是出镜率极高的适配构件,多数时候用于车床溜板箱、进给机构周边的辅助元件固定,或是教学场景下给学员演示从二维工程图到三维实体建模、再到工艺拆解的全流程练习载体。从结构本身来看,这个构件采用了对称式的安装耳设计,两侧带通孔的凸耳主要用于穿装螺栓完成与车床基体或相邻工装的锁紧固定,中间带内凹型腔的主体部分则用于容纳配套的小型轴类、检测类元件,避免安装后出现干涉问题。
设计这类零件的时候,首先要匹配CA6140车床的安装空间边界,从图纸标注的尺寸来看,构件总长度控制在42mm区间,总高度74mm,两侧安装耳的中心距、通孔直径都严格适配车床对应安装位置的预留孔位,不会出现装不上的问题。主体部分的R22圆弧型腔是核心配合面,设计时特意留了合理的配合公差,型腔内部16mm宽度的卡槽用于卡装配套元件的定位凸台,防止设备运行过程中出现轴向窜动;下方的多级台阶结构一方面是为了避让车床床身的凸起筋条,另一方面也能减少零件整体重量,降低不必要的材料消耗。
从实际应用的角度说,这类零件虽然体量不大,但在车床的局部改造中作用很关键:比如在CA6140车床上加装外置的行程限位开关、冷却管路固定座、或是小型数显检测元件的时候,就需要这类定制化的支座来完成过渡连接,不需要对车床原有基体进行打孔、焊接等破坏性改造,拆装也很方便,后期维护更换成本极低。建模过程中需要重点关注几个工艺性细节:所有安装孔的端面都做了凸台设计,保证螺栓锁紧时的贴合面平整,避免因安装面倾斜导致螺栓受附加弯矩断裂;型腔与外部轮廓的过渡处都做了合理的圆角处理,既可以减少机加工时的应力集中,也能避免安装时锐边划伤操作人员;零件的壁厚控制在均匀区间,没有出现突变的厚大截面,不管是采用铝件铣削加工还是尼龙材质3D打印制作,都不会出现加工变形的问题。
在教学练习场景下,这个零件非常适合初学者掌握SolidWorks的基础建模逻辑:从草图绘制阶段的对称约束、尺寸标注规范,到特征建模阶段的拉伸、切除、圆角命令的组合使用,再到工程图生成阶段的三视图投影、尺寸公差标注、标题栏填写,完整覆盖了机械零件三维建模的核心基础操作,学员做完这个练习后,就能掌握一般机加工类支座零件的建模思路,后续接触更复杂的车床配套零件时也能快速上手。实际生产中制作这个零件的时候,若是用于车床实际装配,一般选用45号钢作为毛坯,铣削成型后做发黑处理提升防锈能力;若是仅用于教学演示或非受力位置的固定,也可以采用铝合金材质加工,重量更轻加工速度更快,完全能满足使用需求。安装时需要注意,两侧的固定螺栓要采用对角锁紧的方式,逐步拧紧到规定扭矩,避免因单侧受力导致零件倾斜,影响中间型腔配合元件的安装精度;装配前要清理安装面的铁屑、油污,保证贴合面的接触精度,减少设备运行时的振动传导。
