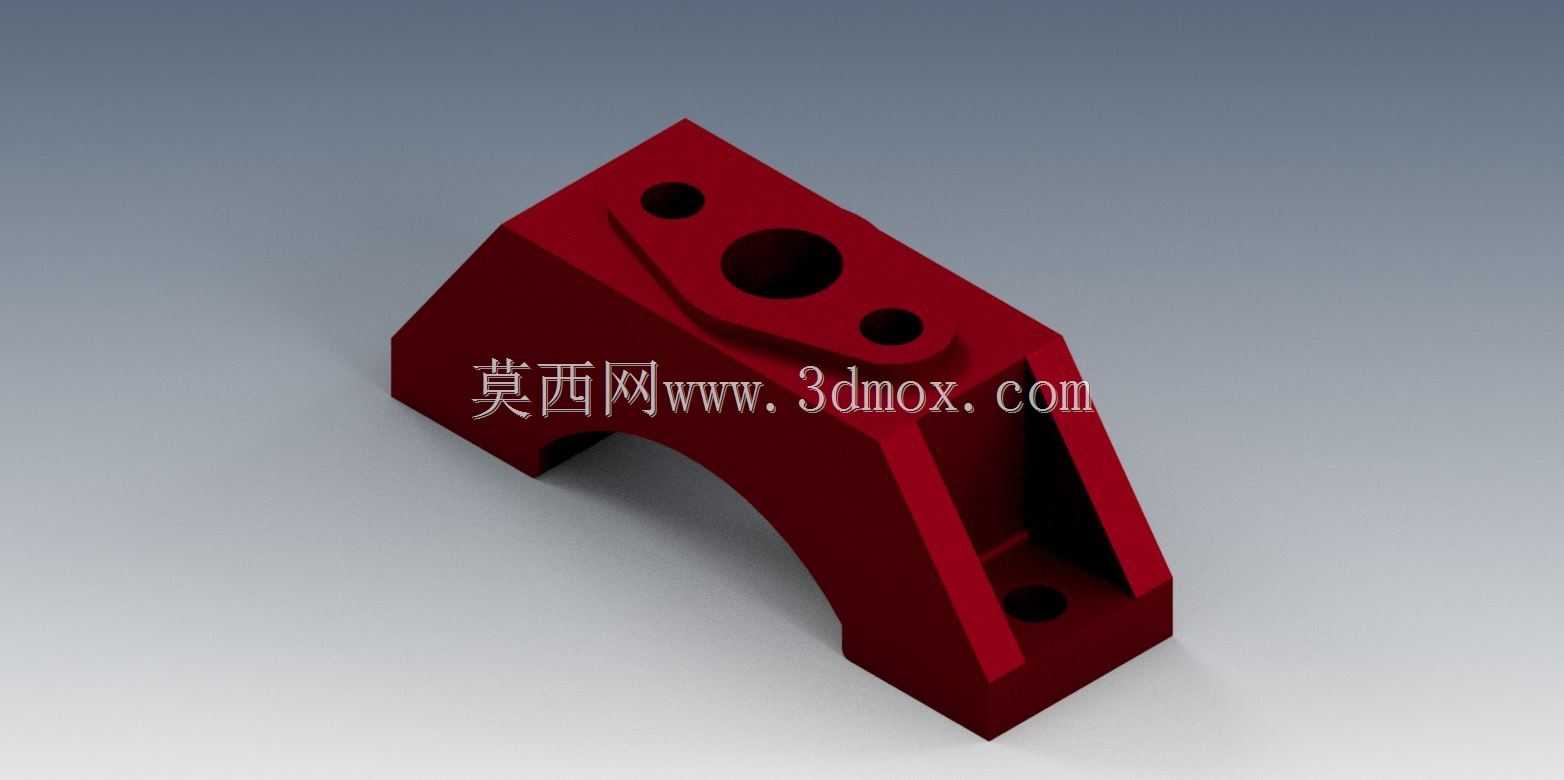

该导向支架是CA6140普通车床进给传动系统中的关键支撑导向部件,主要安装在床身靠近溜板箱的对应安装基面位置,承担进给运动中相关传动杆件的径向支撑与运动导向作用,避免长距离传动的杆件在运行过程中出现挠曲变形、运动卡滞问题,保障进给运动的传递精度与运行平稳性。从结构设计来看,零件主体采用一体式铸钢切削加工成型,下部设置与床身安装基面匹配的弧形避让槽,可完美贴合床身对应位置的圆弧轮廓,避免安装时出现结构干涉,同时保证支架安装后的定位精度。上部开设的三个同轴度要求较高的通孔,分别对应不同直径的传动光杆与操纵杆件的穿装需求,孔位内壁预留有油槽加工余量,实际装配后可通过定期加注润滑脂降低杆件与孔壁的滑动摩擦,延长部件使用寿命。
支架侧面设置的加强筋结构从安装底面一直延伸至上部孔位的支撑凸台处,在不额外增加零件整体壁厚、控制零件重量的前提下,大幅提升了支架的整体结构刚性,可承受传动杆件运行过程中产生的径向载荷与交变冲击,避免长期使用后出现支撑孔位变形、位置偏移的问题。安装边界方面,支架底部设置两个沉头安装孔,可通过内六角螺栓与床身基面的预制螺纹孔实现刚性连接,安装时需保证上部导向孔的轴线与车床进给光杆的轴线同轴度误差控制在0.02mm以内,避免额外的附加载荷加剧杆件磨损。在实际机床运行场景中,该支架的导向精度直接影响进给系统的传动响应速度与进给量的控制精度,若支架孔位出现磨损超差,会导致进给运动出现爬行、窜动问题,直接影响工件的车削加工表面质量,
因此在建模过程中严格遵循车床零部件的设计公差要求,对安装定位面、导向孔位的形位公差做了对应标注,可直接用于零部件的加工工艺编制、装配模拟以及机床维修的备件测绘参考。建模时还原了零件的所有工艺结构,包括铸造圆角、安装沉孔、退刀槽等细节,可直接导入装配环境完成与周边床身、传动杆件、溜板部件的干涉检查,验证不同装配工况下的结构匹配性。
