CA6140机床用阶梯轴式带轮结构设计

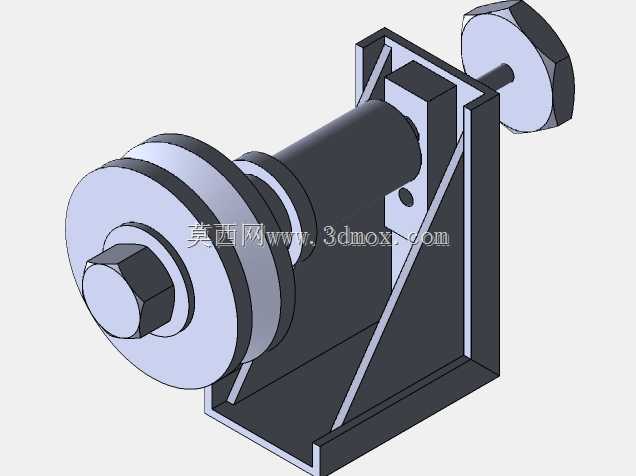

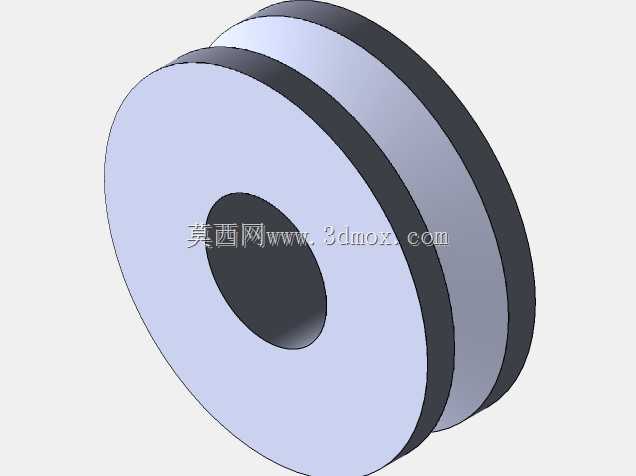

　　该带轮结构为CA6140普通车床进给传动系统配套设计，主要承担主轴箱到进给箱的动力传递功能，在机床切削作业过程中，可将主轴输出的恒定转速通过带传动的柔性连接特性，缓冲进给换向时产生的冲击载荷，避免齿轮啮合面因瞬时过载出现点蚀损伤，同时降低传动链的振动传导，保障进给运动的平稳性，适配车削螺纹、外圆、端面等多工序加工时的进给动力传输需求。设计阶段优先考虑了车床内部狭窄的安装空间约束，整体采用阶梯轴一体化结构，将带轮安装位与轴身做同轴整合，省去了额外的键连接装配环节，减少了传动间隙累积的同时，也压缩了零件的轴向安装尺寸，可直接嵌入主轴箱侧方预留的安装腔体内，无需对原有箱体结构做扩孔或切削改造，适配原厂设备的维修替换与升级改造需求。

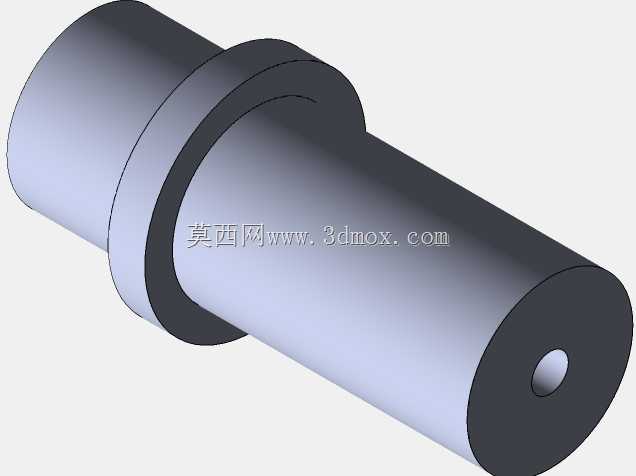

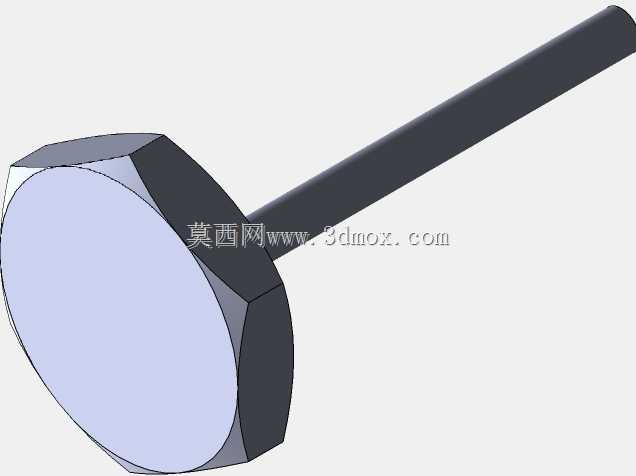

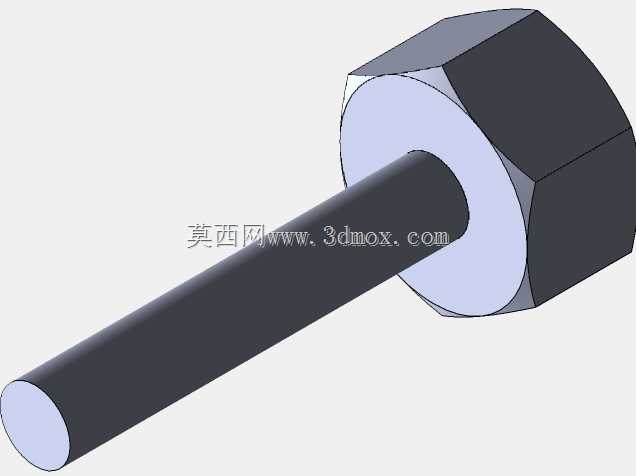

　　结构上设置了多段不同直径的轴颈，靠近带轮安装侧的大直径轴肩可直接作为带轮的轴向定位面，装配时无需额外加装定位套，轴身末端的中心小孔为润滑油注油通道，可在设备定期保养时直接注入润滑脂，对轴端配合的支撑轴承进行润滑，无需拆解整个传动单元即可完成维护作业。带轮与轴身的过渡圆角经过反复校核，选取了R2的圆角半径，既避免了直角过渡带来的应力集中问题，防止机床频繁正反转时轴肩位置出现疲劳断裂，也不会因圆角过大导致带轮安装时无法贴紧定位面，保障装配精度。外圆面的同轴度公差控制在0.02mm以内，径向跳动公差符合机床传动件的IT7级精度要求，可有效降低带传动过程中的打滑概率，减少V带的异常磨损，延长传动带的更换周期。

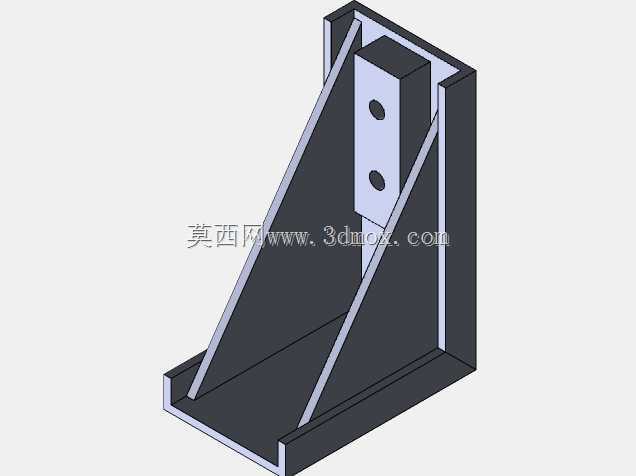

　　轴身各段直径的尺寸匹配了原厂CA6140车床对应的支撑轴承内径规格，安装时可直接沿用原有轴承座与密封件，降低备件替换成本，整体结构的动平衡等级按照G6.3级设计，适配车床最高1400r/min的主轴转速工况，高速运转时不会产生额外的振动影响加工表面粗糙度。
