Duet3D7i触控显示面板结构设计

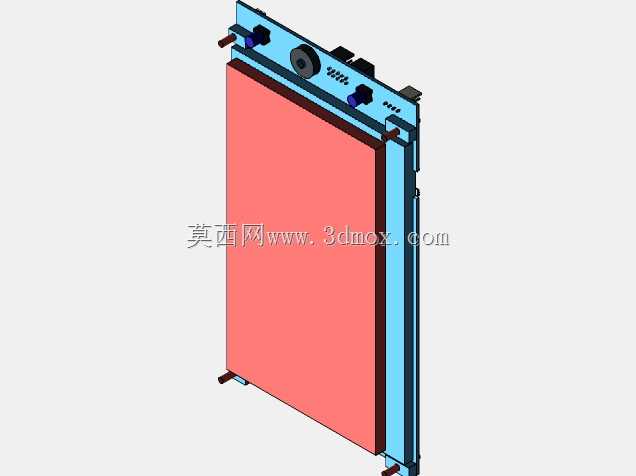

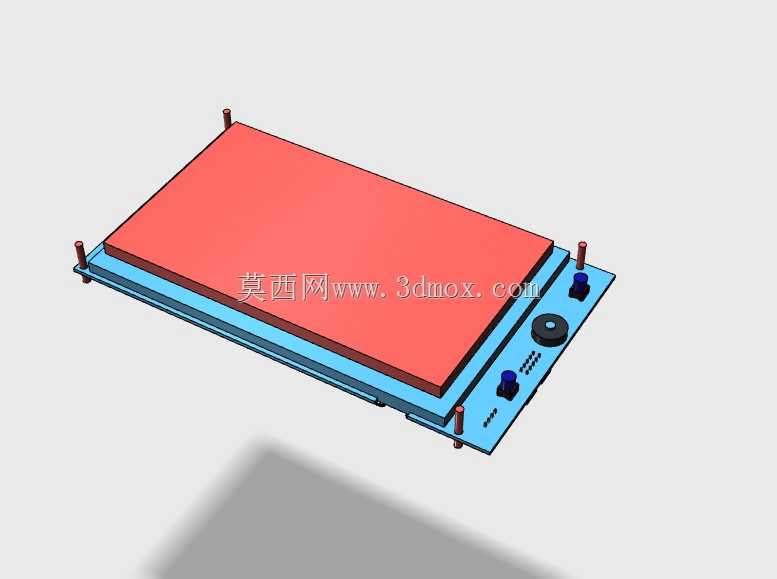

　　该显示面板作为3D打印设备的人机交互核心载体，主要承担设备运行参数实时显示、打印任务指令输入、工况状态反馈的核心功能，日常使用中操作人员可通过面板完成打印进程启停、温度参数调整、运动轴点位校准、文件调取选择等全流程操作，是桌面级及工业级FDM3D打印设备上不可或缺的交互部件。从结构设计逻辑来看，整个面板采用分层堆叠的装配思路，底层为PCB电路板承载层，集成了主控连接接口、旋钮编码器、功能按键、状态指示元件等核心电子元器件，中层为绝缘支撑框架，既完成电路板与外层显示模组的定位固定，也预留了足够的电气安全间隙，避免装配过程中出现引脚短路、元件挤压受损的问题；上层为红色覆盖的显示触控区域，边缘做了微小的倒角处理，既避免装配时刮伤操作人员，

　　也能和设备面板的安装开孔形成更好的贴合度。设计过程中特意针对安装适配性做了多轮校核，面板四周预留的铜柱安装位可直接通过铜柱与设备操控仓的安装面板完成锁附，安装时需注意红色显示区域对应的设备面板开孔尺寸要匹配面板显示区的外轮廓，避免出现开孔过大漏出内部结构、或是开孔过小挤压显示面造成触控失灵、显示异常的问题。考虑到同型号不同批次的电路板可能存在微小的元件布局差异，设计时特意在支撑框架对应板载元件的位置预留了足够的避让空间，同时标注了关键安装位的实测参考尺寸，提醒结构设计人员在做整机面板适配时，提前核对实物电路板的元件高度、安装孔位实际测量值，避免出现批量装配时的干涉问题。面板侧边集成的旋转编码器带按压确认功能，配合侧边的独立功能按键，

　　可在触控操作之外提供实体按键的操作反馈，适合戴手套操作或是触控屏沾有打印耗材碎屑的工况下使用，提升复杂工况下的操作可靠性。整个面板的外轮廓做了等宽的边框设计，安装后可完全遮盖设备面板开孔的加工毛边，提升整机外观的整洁度，同时底部的支撑框架延伸出的定位凸台，可在装配时快速卡入设备面板的定位槽，减少装配时的对位调整时间，提升生产线的装配效率。电气连接部分预留的接口位置位于电路板侧端，对应框架位置做了走线缺口设计，方便排线穿过连接到设备主控板，同时缺口边缘做了圆角处理，避免长期使用过程中排线被棱角磨损造成接触不良的故障。
