夹壳式径向锁紧弹性补偿联轴器结构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:722510
  • 夹壳式径向锁紧弹性补偿联轴器结构
  • 夹壳式径向锁紧弹性补偿联轴器结构
  • 夹壳式径向锁紧弹性补偿联轴器结构
  • 夹壳式径向锁紧弹性补偿联轴器结构

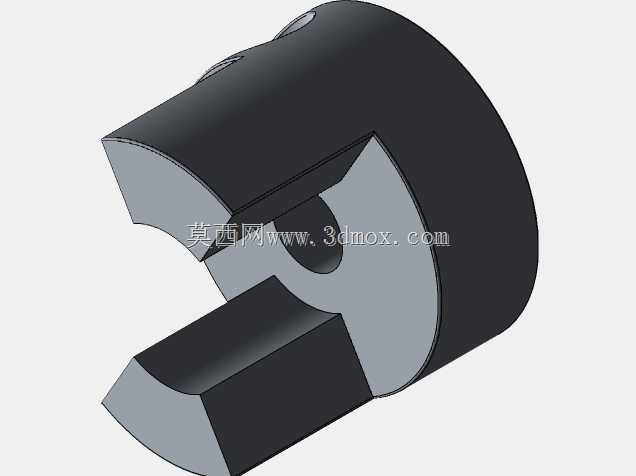

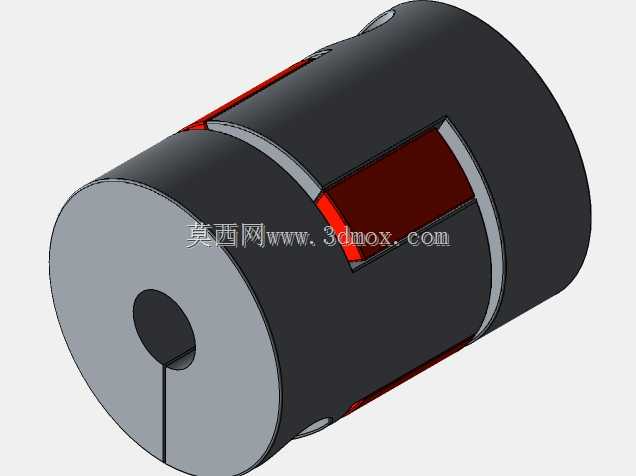

  这类夹壳式弹性补偿联轴器,主要应用在存在轴系不对中偏差的中小功率传动场景中,比如小型机床进给轴、轻工包装设备的动力传输节点、自动化输送线的驱动端连接,这类场景往往无法做到两轴严格对中,安装时存在少量径向、角向偏差,运行中还会因机架受力变形产生附加错位,普通刚性联轴器在这类工况下会产生额外的轴承载荷,加速轴系磨损,而带弹性嵌件的夹壳结构刚好能适配这类偏差。从结构设计逻辑来看,整体采用对开夹壳的主体形式,两个铝合金半联轴节通过中间的聚氨酯弹性嵌件咬合传递扭矩,夹壳侧面设置锁紧螺钉,安装时不需要轴向移动两端的轴件,直接将两半壳体扣合在轴端,拧紧锁紧螺钉即可通过抱紧力实现与轴的固定,相比传统键连接的联轴器,安装拆卸的便捷性更高,

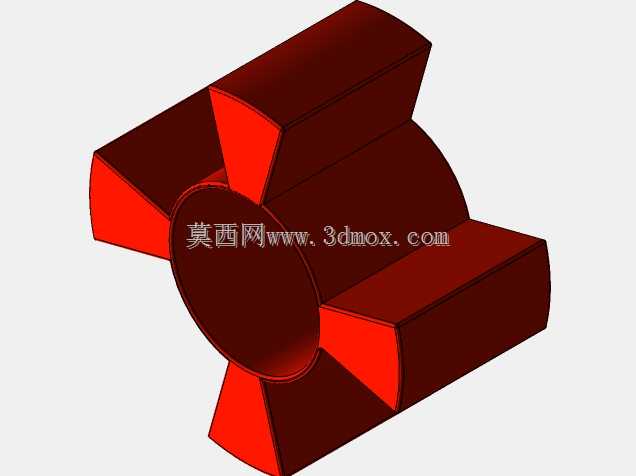

  尤其适合后期维护空间受限的设备内部节点。弹性嵌件采用聚氨酯材质,除了补偿两轴之间的径向偏移、角向偏差之外,还能吸收传动过程中的振动冲击,比如启动瞬间的扭矩波动、负载端的脉动载荷,都可以通过弹性体的微量变形缓冲,避免冲击直接传递到电机或者减速器输出轴,延长上游传动部件的使用寿命。需要注意的是,这类弹性嵌件属于易损件,在持续高负载运行工况下会出现正常的老化磨损,当磨损量达到一定程度时传动侧隙会增大,极端情况下可能出现传动冲击,因此选型时需要匹配实际传递的扭矩上限,预留足够的负载余量。从安装边界尺寸来看,该联轴器主体外径适配常规30mm轴径的安装空间,整体轴向长度40mm,锁紧螺钉分别适配6mm、8mm的规格,额定传递扭矩为6N·m,

  选型时需要核对轴端直径、安装空间的轴向与径向余量,确认锁紧螺钉的操作空间足够,避免安装后无法拧紧锁紧螺钉导致抱轴力不足,出现运转时轴与联轴器打滑的问题。结构建模时重点还原了夹壳的剖分面、弹性嵌件的咬合槽结构、锁紧螺钉的安装孔位,以及夹壳内孔的抱紧接触面,所有配合面的尺寸公差按照中小功率传动的常规配合等级设置,能够直接用于虚拟装配验证、安装干涉检查,也可作为同类联轴器选型设计的参考结构,帮助设计人员快速核对安装尺寸、评估结构适配性,减少重复建模的工作量。
