航空涡扇喷气发动机结构三维设计

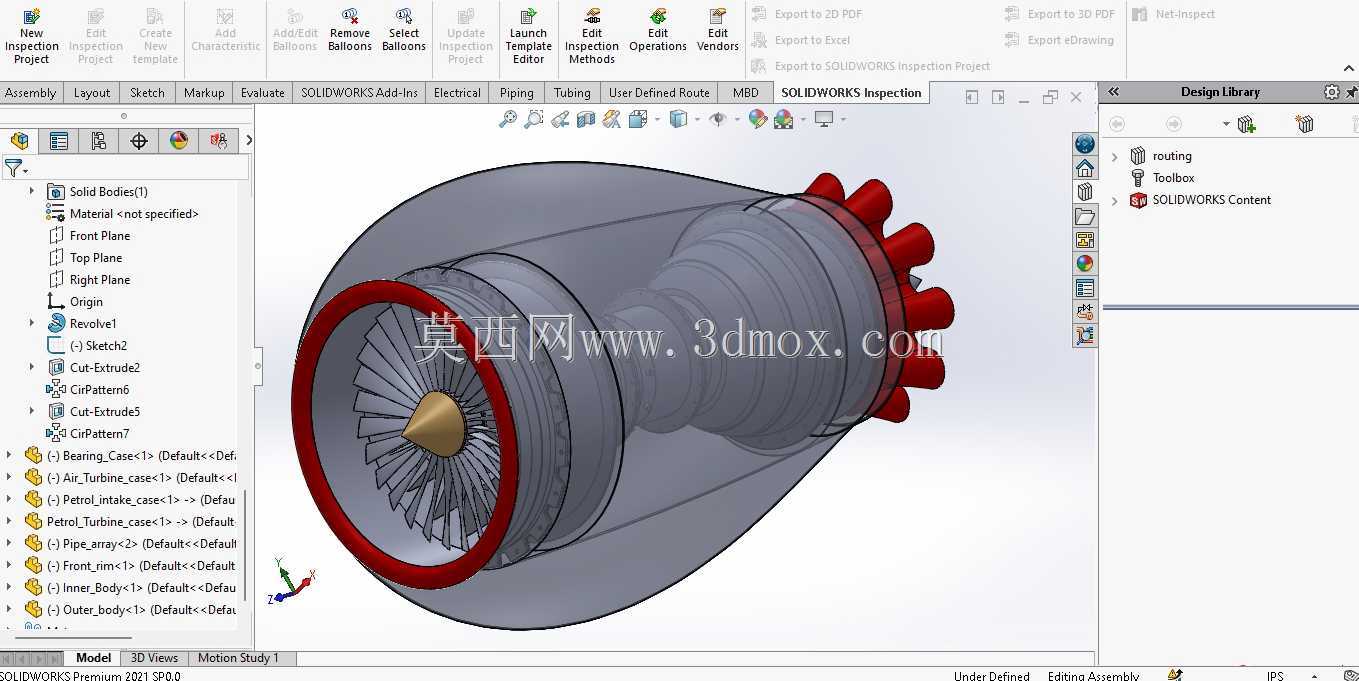

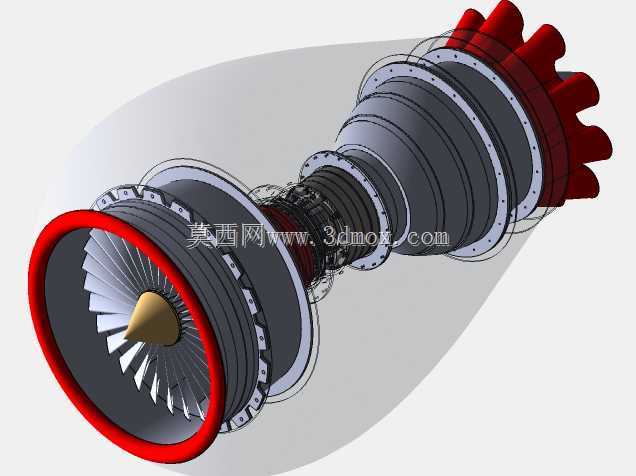

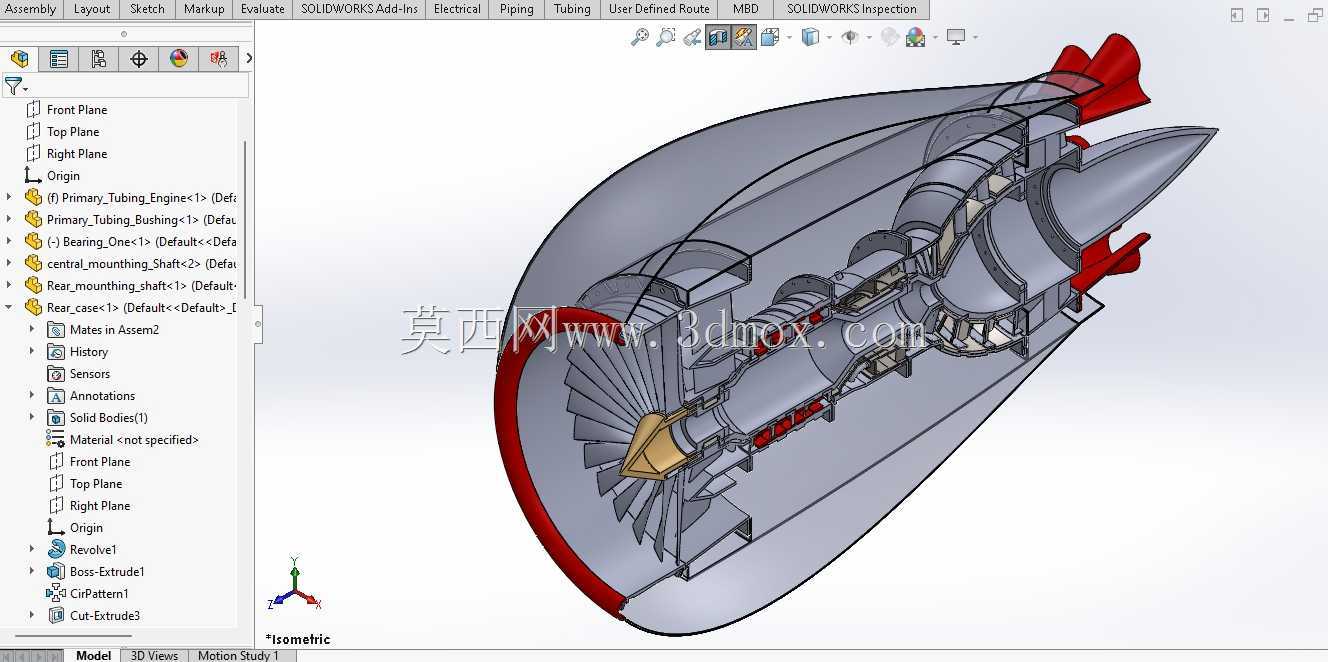

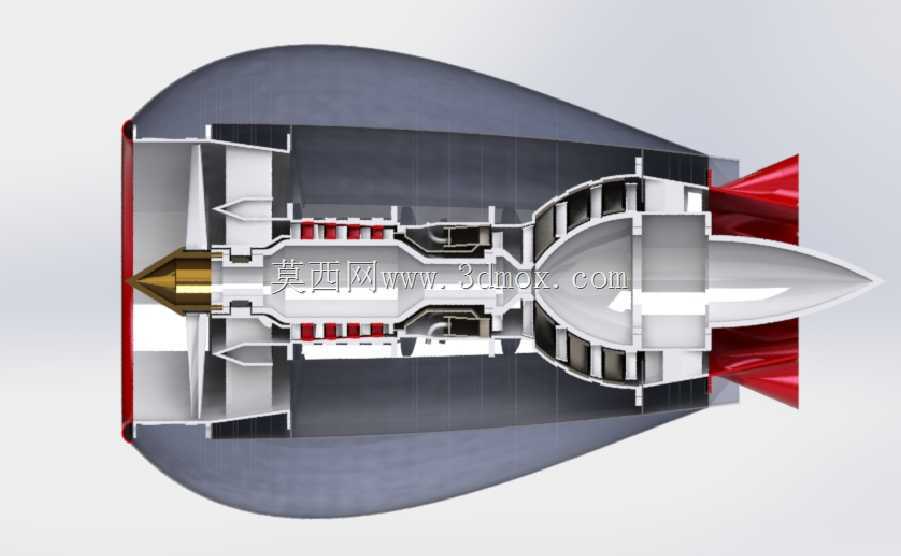

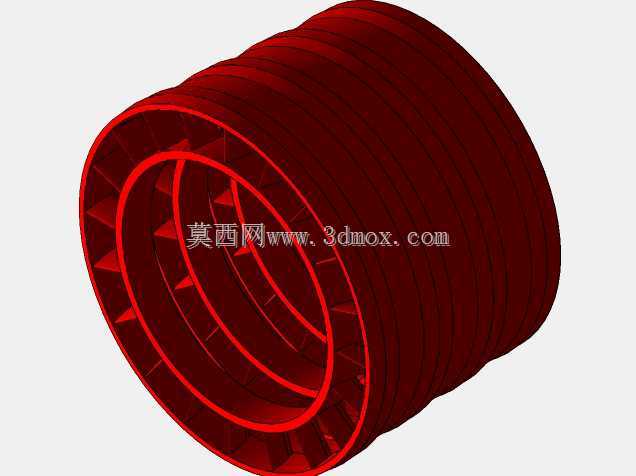

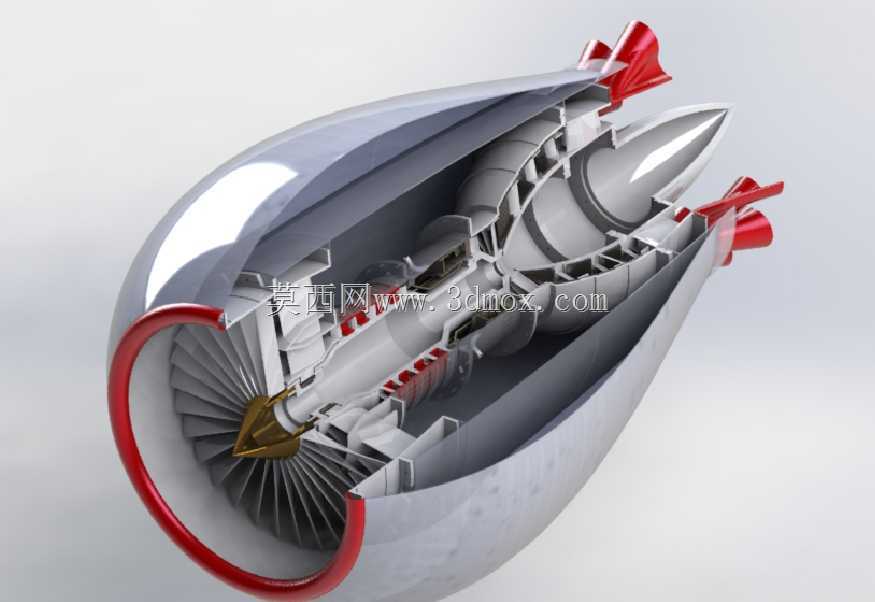

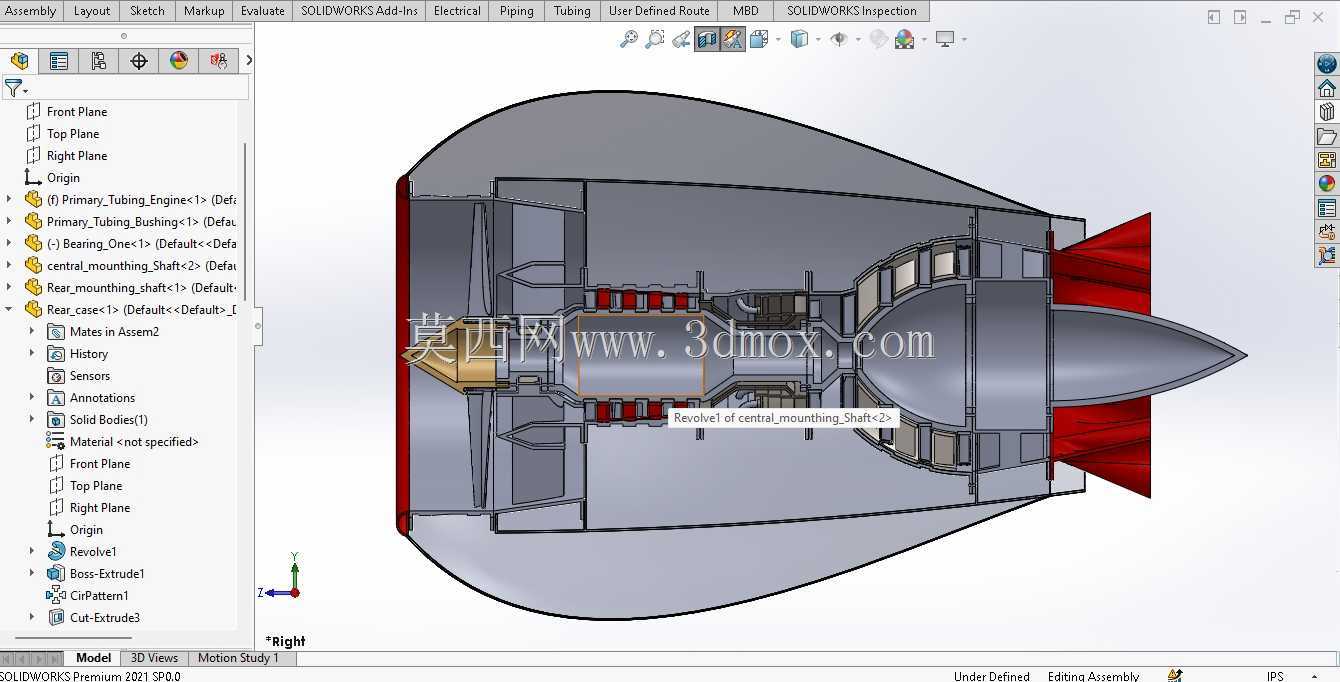

　　本次呈现的涡扇喷气发动机结构，核心面向航空动力系统研发、教学演示、结构逆向验证场景，可作为航空类专业教学的具象化教具，也能为小型通航动力装置的前期方案论证提供结构参考，同时可用于航空科普展项的结构拆解展示载体。从实际用途来看，该结构完整复现了大涵道比涡扇发动机的核心气路与承载逻辑，前端大直径风扇组件负责吸入并初步压缩来流空气，外涵道气流直接产生大部分推力，内涵道气流经多级压气机进一步增压后进入燃烧室与燃油混合燃烧，高温高压燃气驱动高低压涡轮转动，涡轮输出的轴功率反向驱动前端风扇与压气机持续工作，最终燃气从尾喷口高速排出补充推力，整套循环逻辑完全匹配真实涡扇发动机的工作原理。在功能特性层面，模型完整还原了各段机匣的对接法兰结构，

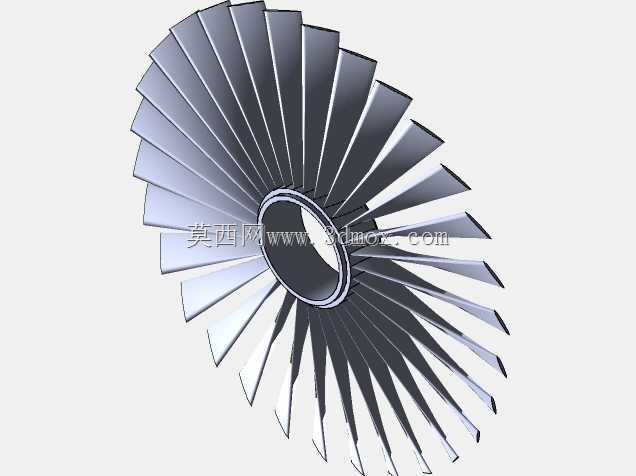

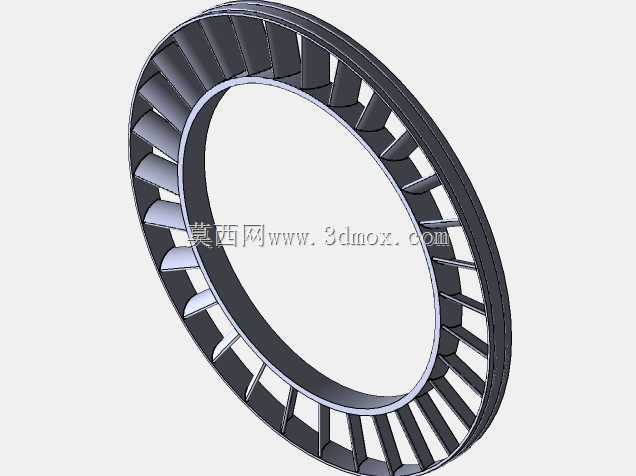

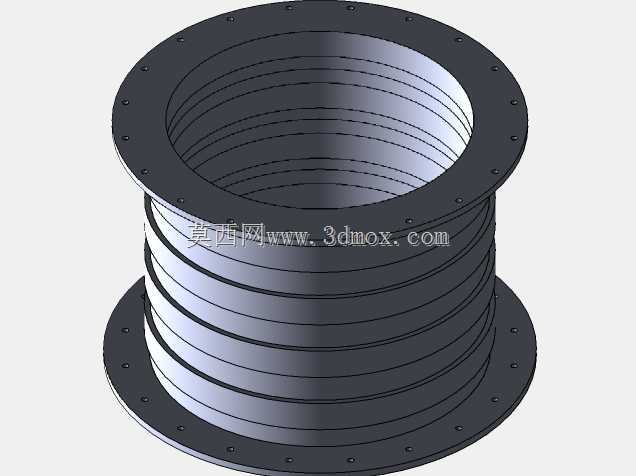

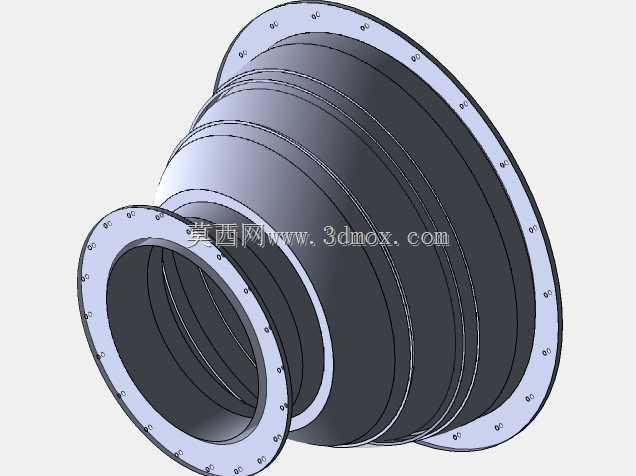

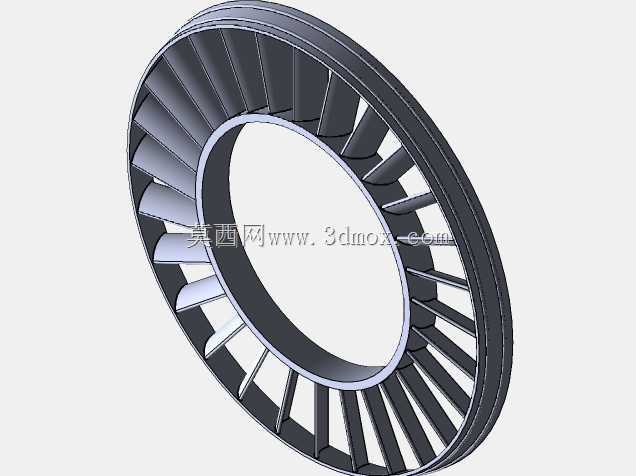

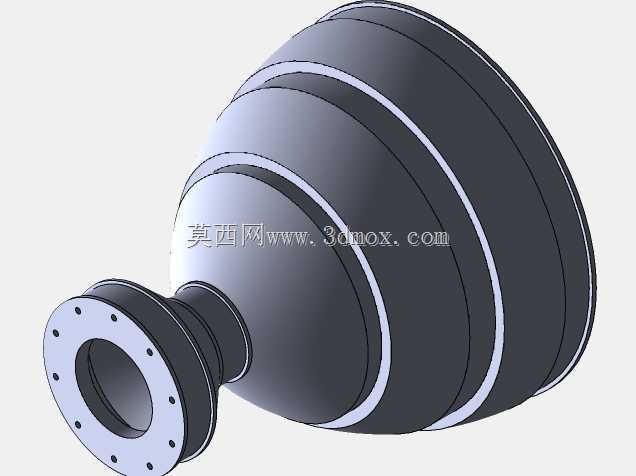

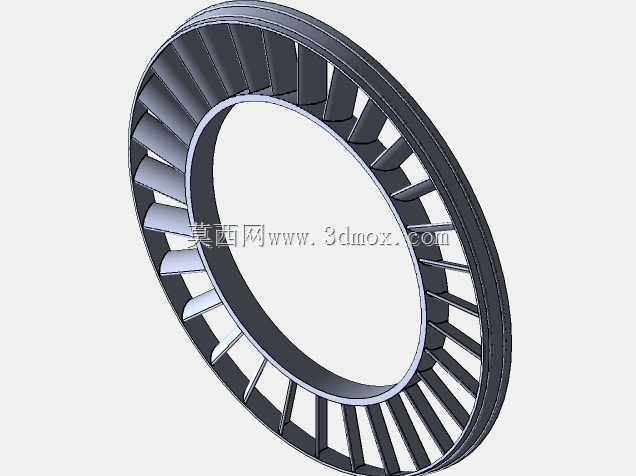

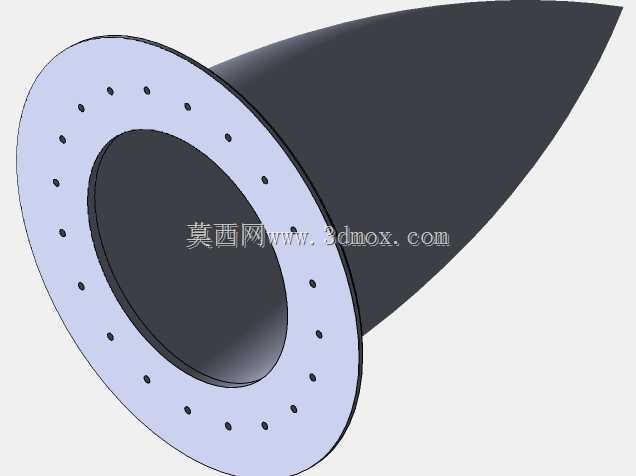

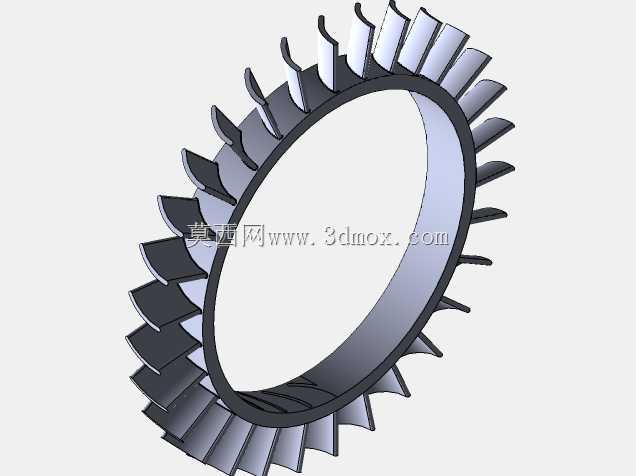

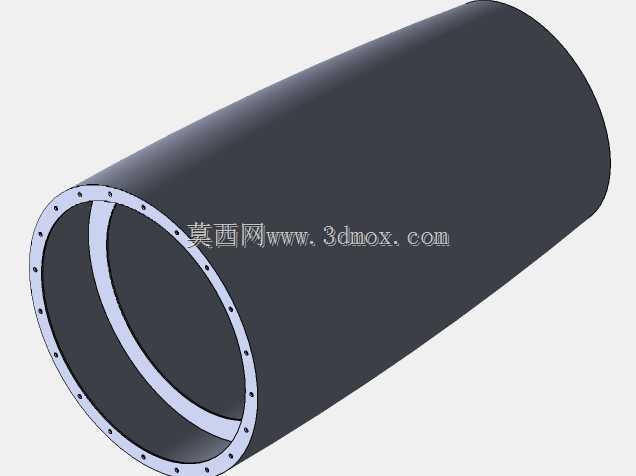

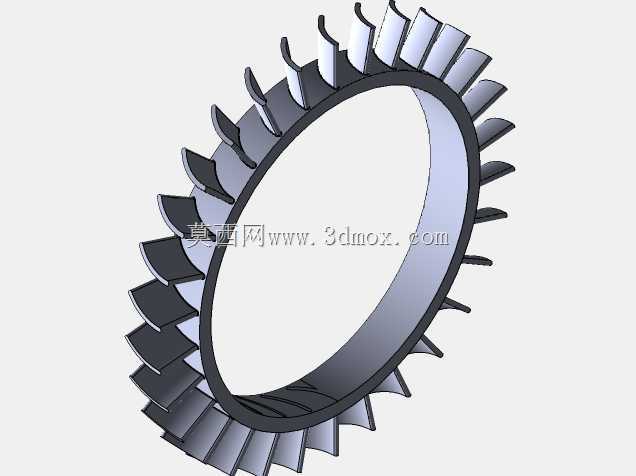

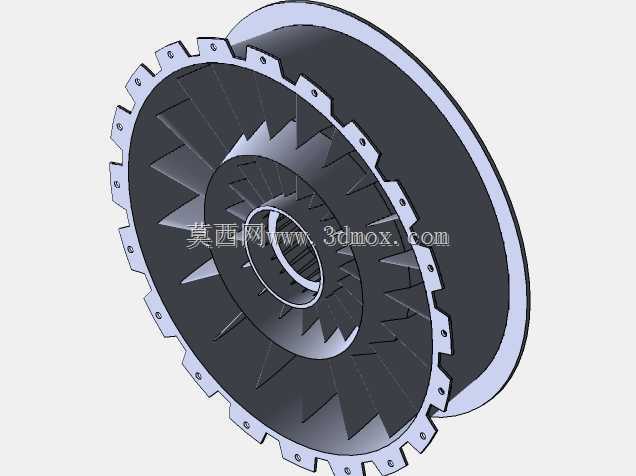

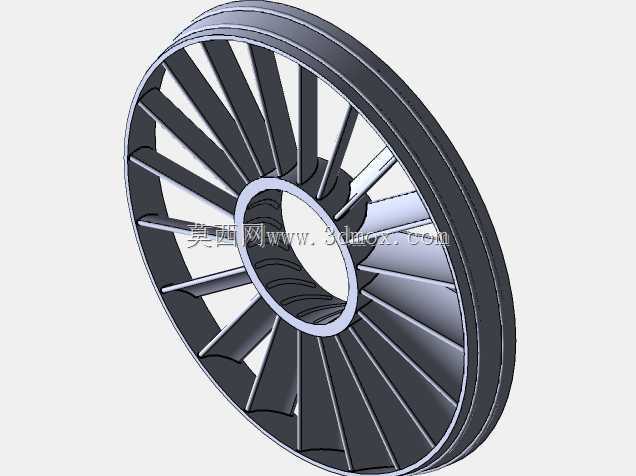

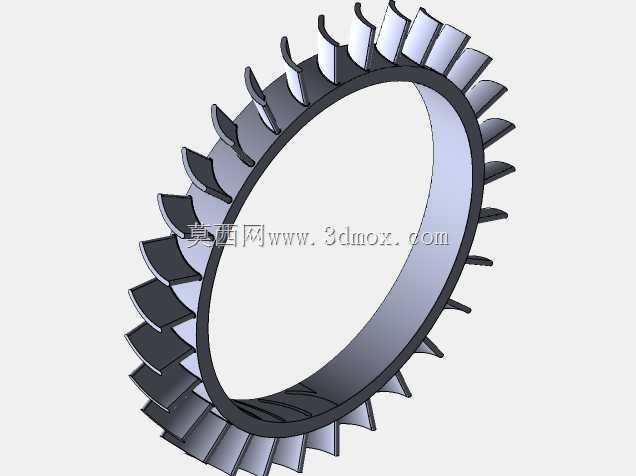

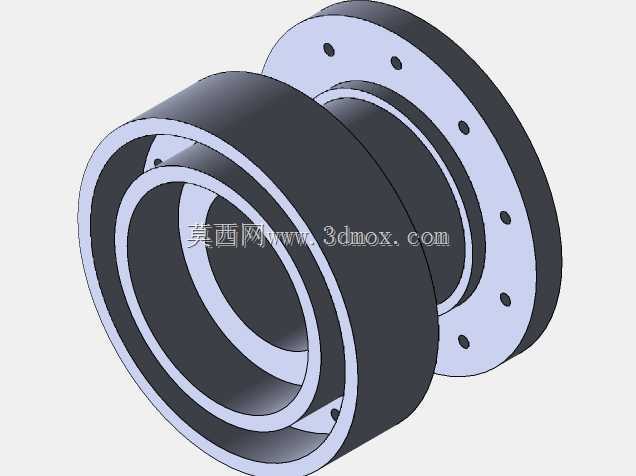

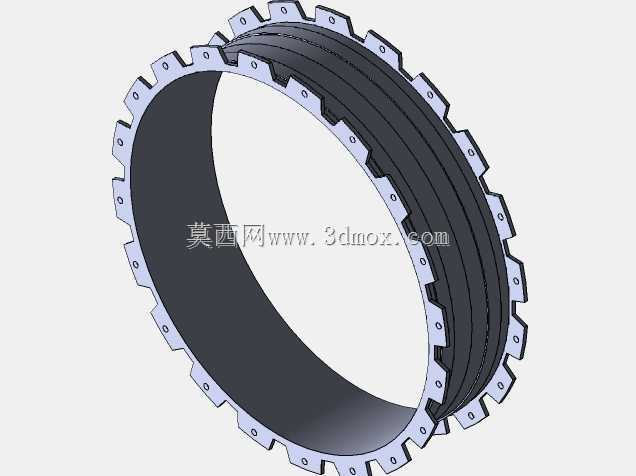

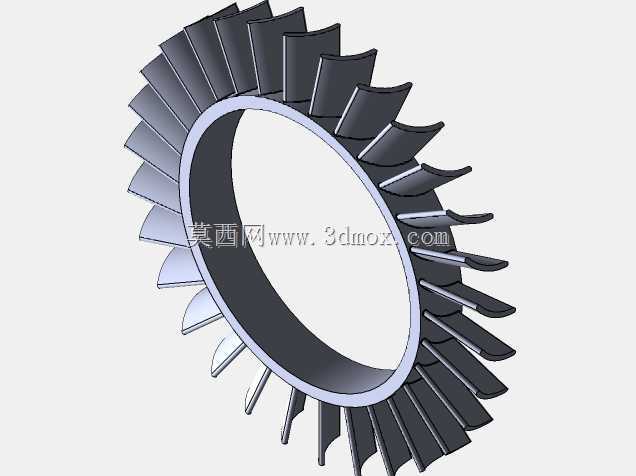

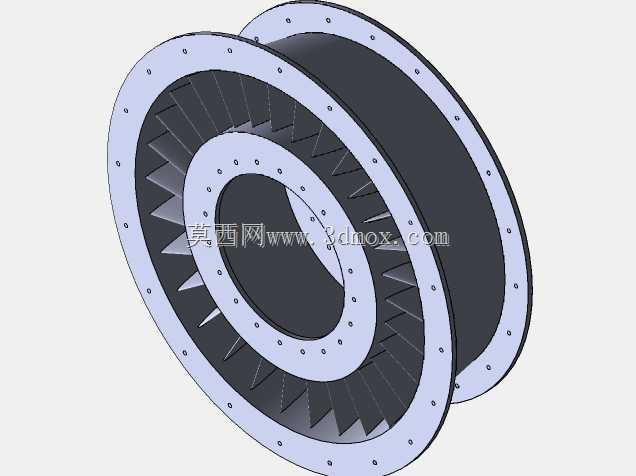

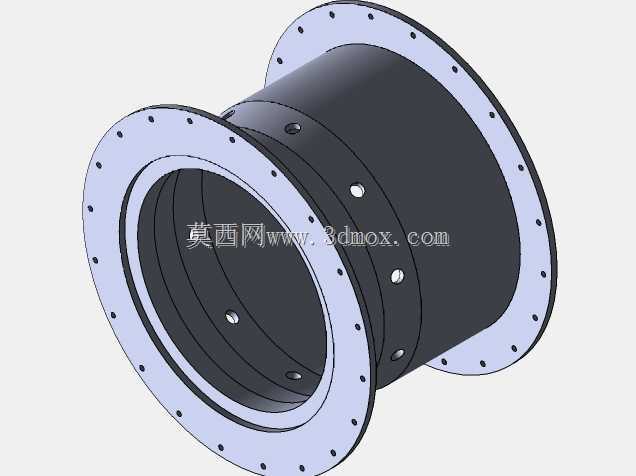

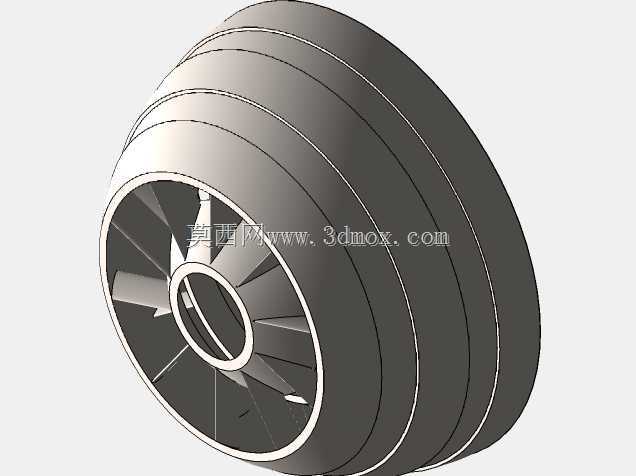

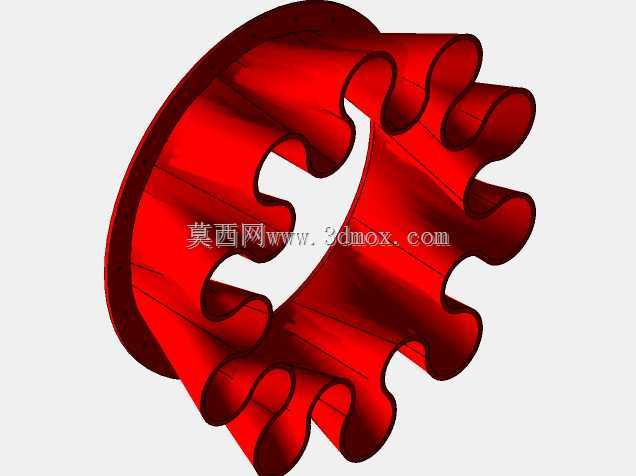

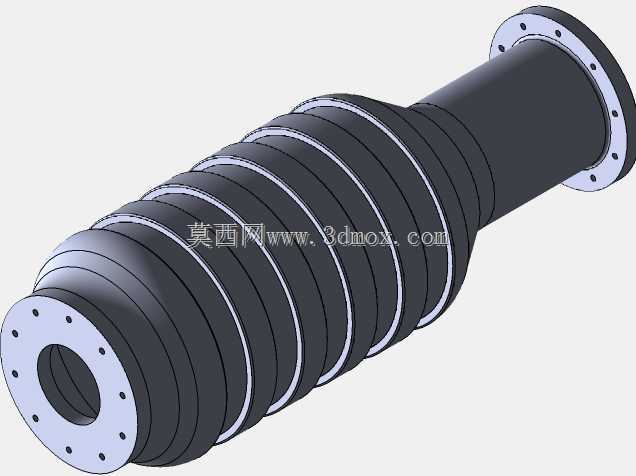

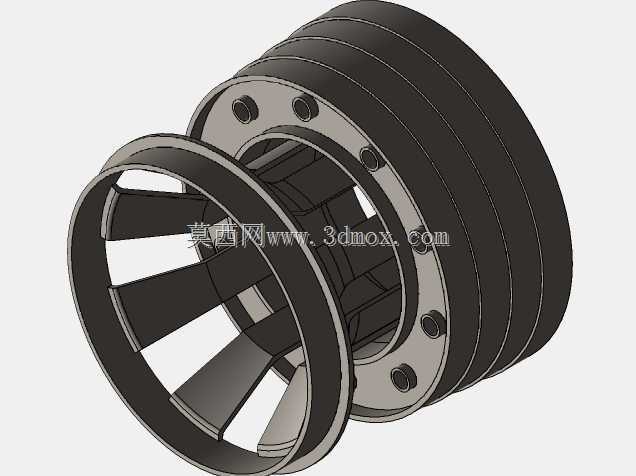

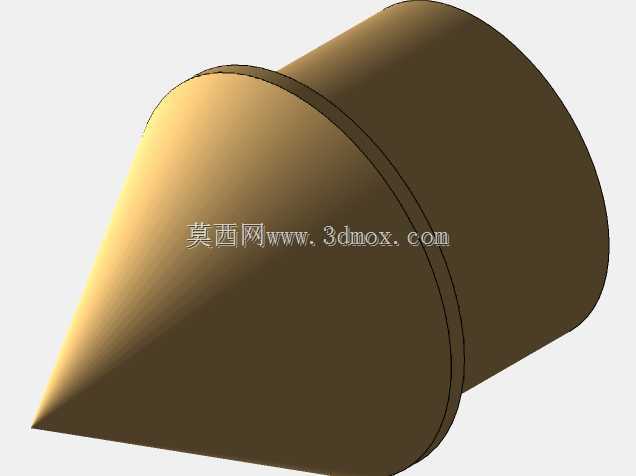

　　风扇叶片采用带叶根榫头的装配结构设计，可直观展示叶片与轮盘的连接方式，压气机段的多级轮盘与静子叶片间隔排布结构清晰，燃烧室段的环形腔室轮廓、涡轮段的导向叶片与工作叶片层级关系都做了明确区分，尾喷口的收敛段轮廓也符合亚音速动力装置的气动设计要求。设计思路上优先保证结构层级的辨识度，不同功能段采用差异化的外观配色区分，避免各部件轮廓混淆，同时保留了所有关键连接位置的安装边、螺栓孔位特征，可直接用于装配干涉检查、拆装流程模拟的演示场景。从安装边界来看，前端风扇段为整台发动机的最大直径位置，安装时需预留足够的径向维护空间，前后端的安装节位置分别对应风扇机匣后侧与涡轮机匣位置，可匹配常规航空发动机的吊挂安装逻辑，整机轴向长度与最大直径的比例符合真实大涵道比涡扇的尺寸比例关系，各段机匣的对接止口位置都做了限位结构设计，可保证虚拟装配时的同轴度要求，避免出现装配错位的问题。
