集成制动功能的法兰安装交流伺服电机结构

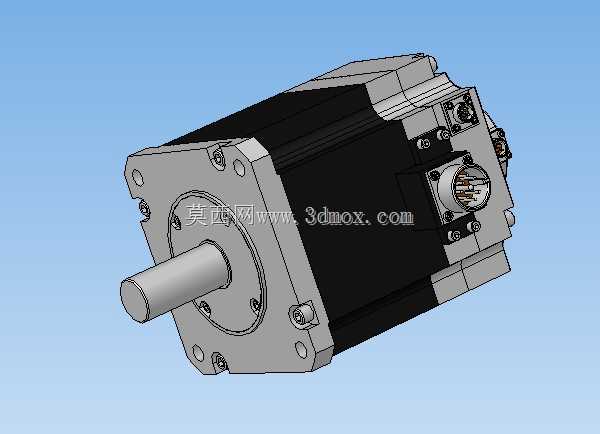

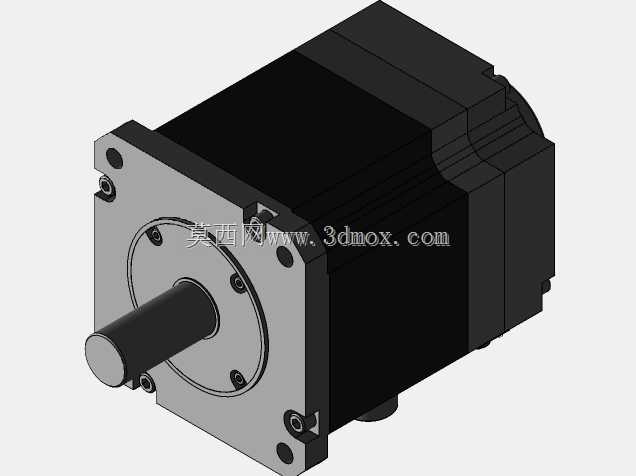

　　在数控加工中心进给轴、自动化生产线定位工位、垂直升降类传动机构这类需要断电锁止的传动场景里，普通伺服电机断电后会受负载重力、传动链惯性影响出现轴系滑移，轻则导致定位精度超差，重则引发工位碰撞、工件坠落等安全隐患，集成制动器的交流伺服电机正是针对这类工况开发的动力执行元件。这款电机采用方形法兰安装结构，前端输出轴为标准圆柱光轴配合平键槽的设计，安装法兰端面的定位止口、螺栓孔位完全匹配通用伺服电机的安装尺寸规范，设备改造替换时无需重新加工安装板，可直接适配原有传动连接结构，大幅降低改造成本与停机调试周期。从结构布局来看，电机本体分为三个核心功能段：前端的法兰安装端集成了输出轴承座，采用双列深沟球轴承支撑输出轴，

　　可同时承受径向切削负载与一定的轴向载荷，满足机床进给、传送带驱动等存在径向受力的工况需求；中段为定子与转子总成，定子绕组采用集中式绕线工艺，转子内置高磁能积永磁体，保障低速运行时的扭矩输出平稳性，避免低速爬行问题；后端集成了失电式制动单元，制动器的摩擦副与电机尾轴直连，供电状态下电磁线圈吸合摩擦片，制动单元完全脱开不额外增加轴系转动阻力，断电时弹簧压紧摩擦片，可在毫秒级时间内锁止输出轴，锁止扭矩匹配电机额定输出扭矩的1.2倍以上，可完全锁止额定负载下的轴系转动，不会出现溜车、滑移问题。建模过程中需要重点关注几个安装边界尺寸：首先是法兰安装面到电机尾端接线盒、制动模块的总长度，在做设备布局时要预留足够的尾部接线空间，避免与设备护板、

　　其他传动部件产生干涉；其次是输出轴的伸出长度、轴径与键槽尺寸，要与配套的联轴器、同步带轮的安装孔位完全匹配，键连接的配合公差要控制在过渡配合区间，避免运行过程中出现键槽磨损、传动间隙过大的问题；另外侧面的接线端子布局采用了航空插头式快接结构，两个插头分别对应动力供电与编码器信号反馈，建模时要预留插头插拔的操作空间，不能将接线侧紧贴设备壁板安装，否则后期维护接线时无法操作。从实际选型适配角度来说，这类带制动的伺服电机不适合用在持续高速运行的长时间工作制场景，因为后端制动模块虽然正常运行时处于脱开状态，但长时间满负荷运行时电机本体的温升会传导到制动单元，加速摩擦片的老化，更适合用在需要频繁启停、定位后需要保持位置、

　　垂直轴传动这类有锁止需求的工位。在做三维装配校核时，除了静态安装尺寸的干涉检查，还要模拟电机运行时的线缆弯曲半径，动力线与编码器线的弯曲半径不能小于线缆外径的8倍，避免长期弯折导致线缆内部芯线断裂；同时要注意电机安装面的平面度要求，安装法兰的贴合面平面度公差要控制在0.05mm以内，强行锁紧安装螺栓会导致电机端盖变形，挤压轴承造成轴承卡滞、运行异响、温升过高等问题。另外，制动器的供电回路要与电机主回路做独立的安全联锁设计，当设备触发急停信号时，要优先切断制动器供电实现轴系锁止，再切断电机动力输出，避免制动响应滞后导致的位置偏移。建模时还原了电机外壳的散热筋结构，这些散热筋沿电机轴向布置，可在电机运行时通过自然对流带走定子绕组产生的热量，不需要额外加装散热风扇，降低了运行噪音与额外的能耗，适合用在对噪音控制有要求的精密装配、检测类设备中。输出轴的轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题，对应配套的连接件安装时要贴合轴肩定位，不能留有轴向间隙，否则正反转切换时会产生轴向冲击，影响轴承使用寿命。
