RTX3080FE分体水冷头散热组件结构设计

　　这款分体式显卡水冷头是针对公版RTX3080 Founders Edition显卡定制的散热核心部件，主要应用于高端DIY台式电脑、小型化ITX装机、超频工作站等对散热效能、空间占用、外观质感有较高要求的使用场景，可替代原厂风冷散热方案，在压制显卡核心、显存、供电模块高负载发热的同时，大幅降低高负载运行时的风扇噪音，满足静音办公、重度游戏、长时间渲染计算等多场景的使用需求。

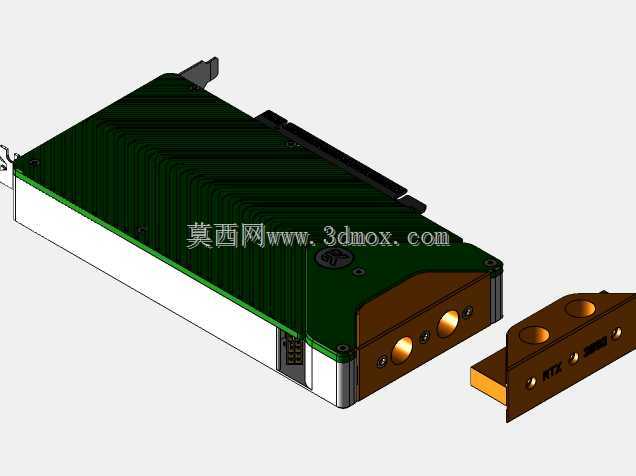

　　从实际功能层面来看，该水冷头采用全覆盖式设计，可同时覆盖显卡核心GPU芯片、周边GDDR6X显存颗粒、核心供电MOS管三个主要发热区域，冷头内部的微水道结构正对核心发热区，可通过冷却液的快速循环带走核心满载运行时产生的高密度热量，显存与供电区域则通过导热垫与冷头金属基底紧密贴合，避免局部热点堆积造成功耗墙降频。冷头侧边预留标准G1/4螺纹水冷接口，可兼容市面上绝大多数分体水冷的硬管、软管接头，支持用户根据机箱内部走线布局选择上进下出或者侧进侧出的管路连接方式，适配不同机箱的水冷排布方案。

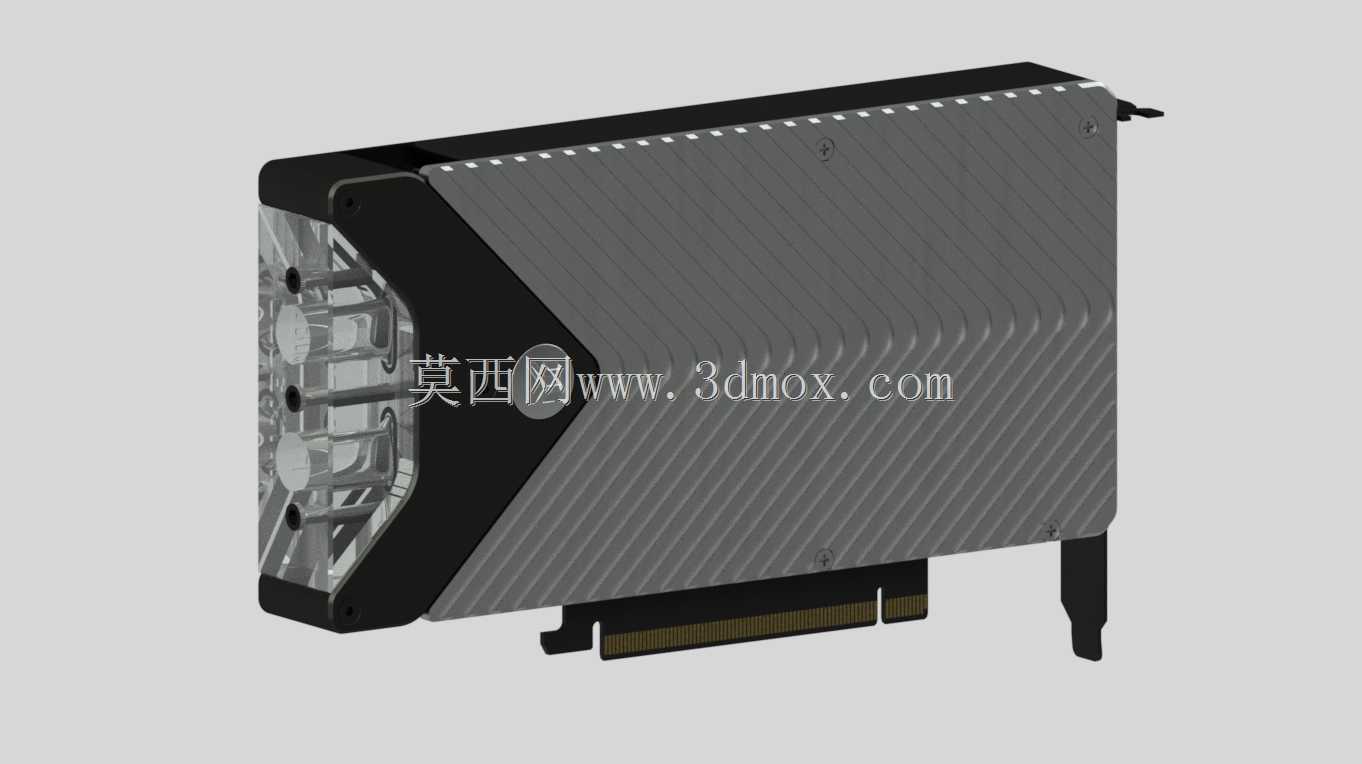

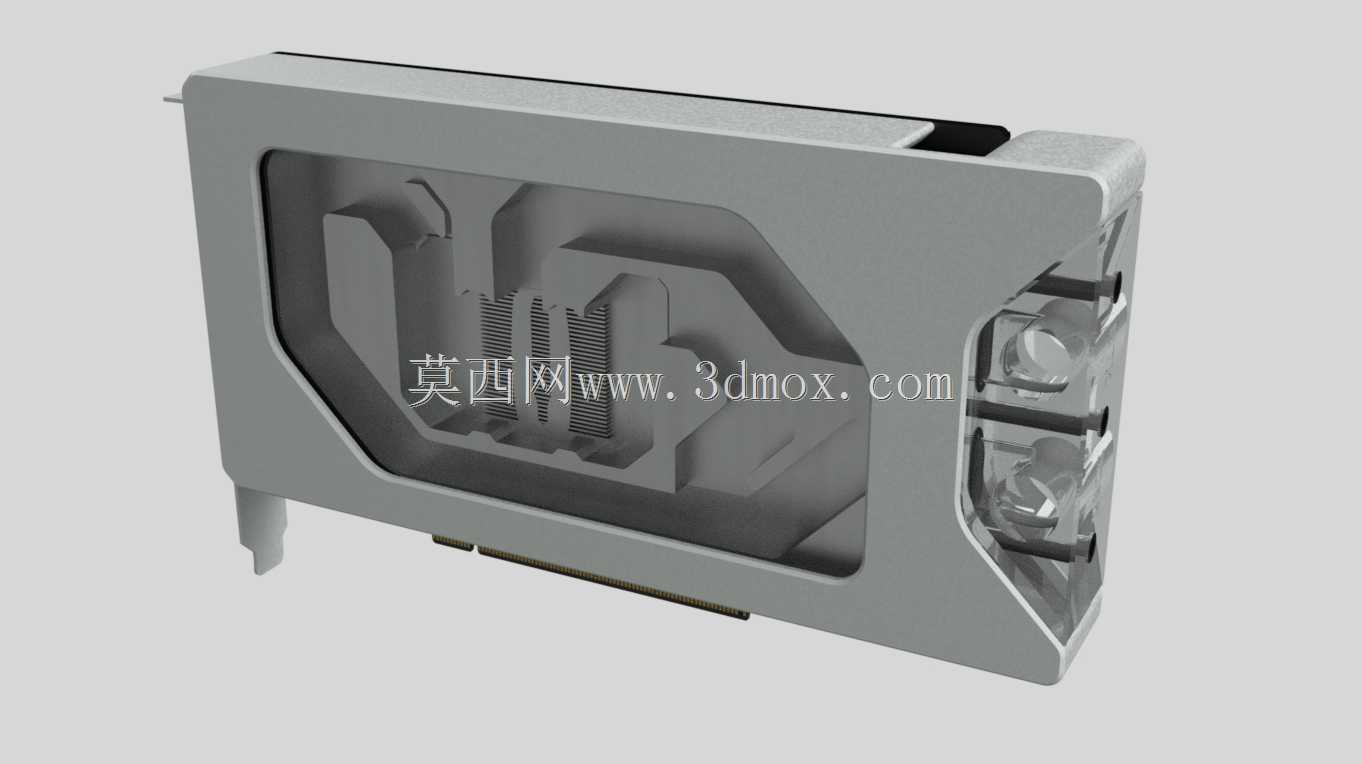

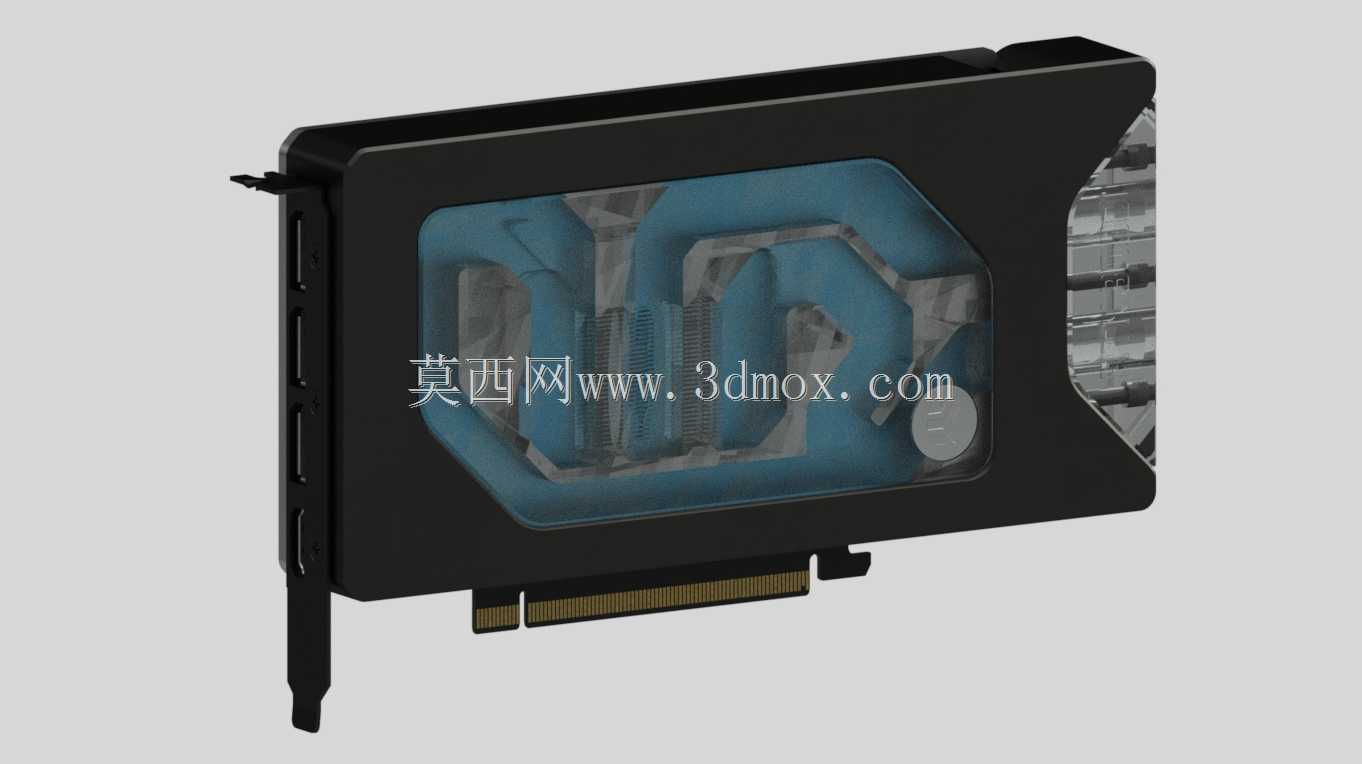

　　设计过程中首先对原版公版显卡的PCB布局、元件高度、固定孔位进行了1:1的实物测绘，所有安装孔位的位置度公差控制在0.1mm以内，避免安装时出现孔位偏移压坏核心或者元件的问题。冷头主体采用亚克力透明上盖加金属基底的组合结构，透明上盖预留了RGB灯效的安装槽位，可兼容主流主板的灯效同步系统，满足侧透机箱的外观展示需求；金属基底采用导热性能优异的铜质材质，表面做了镀镍处理，防止长期使用冷却液腐蚀造成水道堵塞，基底与核心接触的平面平面度控制在0.02mm以内，可最大化降低导热硅脂的涂抹厚度，减少接触热阻。冷头内部的水道采用分流式设计，冷却液进入冷头后首先通过核心区域的密集微水道，再分流到显存与供电区域的水道，最后从出水口排出，保证核心区域的冷却液流量充足，不会出现边缘区域流量不足导致的散热效能下降问题。

　　外形尺寸方面，冷头整体厚度控制在20mm以内，相比原厂三风扇风冷散热的厚度减少了60%以上，可兼容厚度40mm以内的薄型机箱，不会出现风冷散热器与内存、机箱侧板干涉的问题；冷头的长度与宽度完全匹配公版RTX3080FE的PCB尺寸，安装后不会超出PCB边缘，在多卡并联的工作站场景下，可实现显卡之间的紧密排布，不会因为散热体积过大占用相邻PCIe插槽的空间。安装边界上，冷头采用与原厂风冷一致的固定孔位，用户不需要对显卡PCB进行任何打孔或者改装，只需要拆除原厂风冷散热器，清理干净核心、显存、供电表面的残留导热硅脂，按照对应位置贴好导热垫、涂抹核心导热硅脂，对准孔位锁紧固定螺丝即可完成安装，固定螺丝的压力做了限位设计，锁紧到指定位置后不会过度挤压核心，避免核心被压坏的风险。冷头的进出水口位置做了凸起避让设计，安装接头后不会与显卡PCB上的 tall 电容、电感元件产生干涉，管路连接后不会对PCB产生额外的应力，避免长期使用造成PCB变形。

　　在实际装机验证中，该水冷头在显卡核心满载340W功耗的情况下，可将核心温度控制在60摄氏度以内，显存温度控制在70摄氏度以内，相比原厂风冷满载核心82摄氏度、显存98摄氏度的表现有明显提升，同时满负载运行时的噪音仅来自水冷排的散热风扇，可通过低转速风扇满足散热需求，运行噪音控制在25分贝以内，完全满足静音使用场景的要求。针对小型ITX机箱的安装场景，冷头的薄型设计可兼容总长度280mm以内的ITX机箱，不会出现冷头突出导致侧板无法安装的问题，同时冷头的重量控制在350g以内，相比原厂风冷近1kg的重量，大幅降低了显卡PCIe插槽的承重压力，避免长期立式安装造成显卡PCB弯曲变形的问题。冷头的密封结构采用硅胶密封圈做周向密封，密封圈的压缩量控制在25%，可承受1.5bar的内部水压，不会出现冷却液渗漏的问题，满足长期稳定使用的可靠性要求。
