这类四面体晶格骨架结构,最早脱胎于仿生多孔结构的工程化落地,在轻量化承载场景里的适配性远高于传统实心支撑件。日常做结构设计时,常会在需要兼顾减重与载荷分散的部位用到这类构型,比如航空航天领域的非主承力舱段内部支撑、工业设备的减震缓冲基座内层、3D打印定制化工装的填充支撑结构,甚至是医用植入物的骨结合界面结构,都能看到这类四面体骨架的衍生设计。
从结构受力逻辑来看,四面体构型本身是空间几何里的稳定单元,每根杆件的受力都能沿三个方向均匀传导,不会出现局部应力集中的问题。这款层级递进的四面体骨架,从底部到顶部逐层收窄,每一层的节点都做了圆弧过渡处理,没有尖锐的直角交接,这一点在实际工程应用里非常关键——如果杆件交接处保留直角,在交变载荷作用下很容易从转角位置萌生疲劳裂纹,做了大圆角过渡之后,应力集中系数能降低60%以上,大幅提升结构的疲劳寿命。
设计这类骨架结构的时候,首先要明确使用场景的载荷边界:如果是用作静态承载的支撑垫,杆件的直径可以根据总载荷除以单根杆件的许用压应力来核算,同时要预留1.5倍以上的安全系数;如果是用作减震缓冲的内层结构,就要适当调小杆件直径,让结构在受冲击时能通过杆件的微小形变吸收能量,这时候节点的圆角半径要适当加大,避免形变过程中节点处断裂。另外还要考虑安装边界的尺寸匹配,这款骨架底部是正四边形的安装基面,每个底脚的接触端面都做了平面处理,安装时可以直接通过粘接或者螺栓压接的方式固定在基座上,不需要额外做适配的安装座,顶部的收窄结构可以直接对接上方的被支撑件,接触位置同样是平面贴合,不会出现线接触导致的压溃问题。

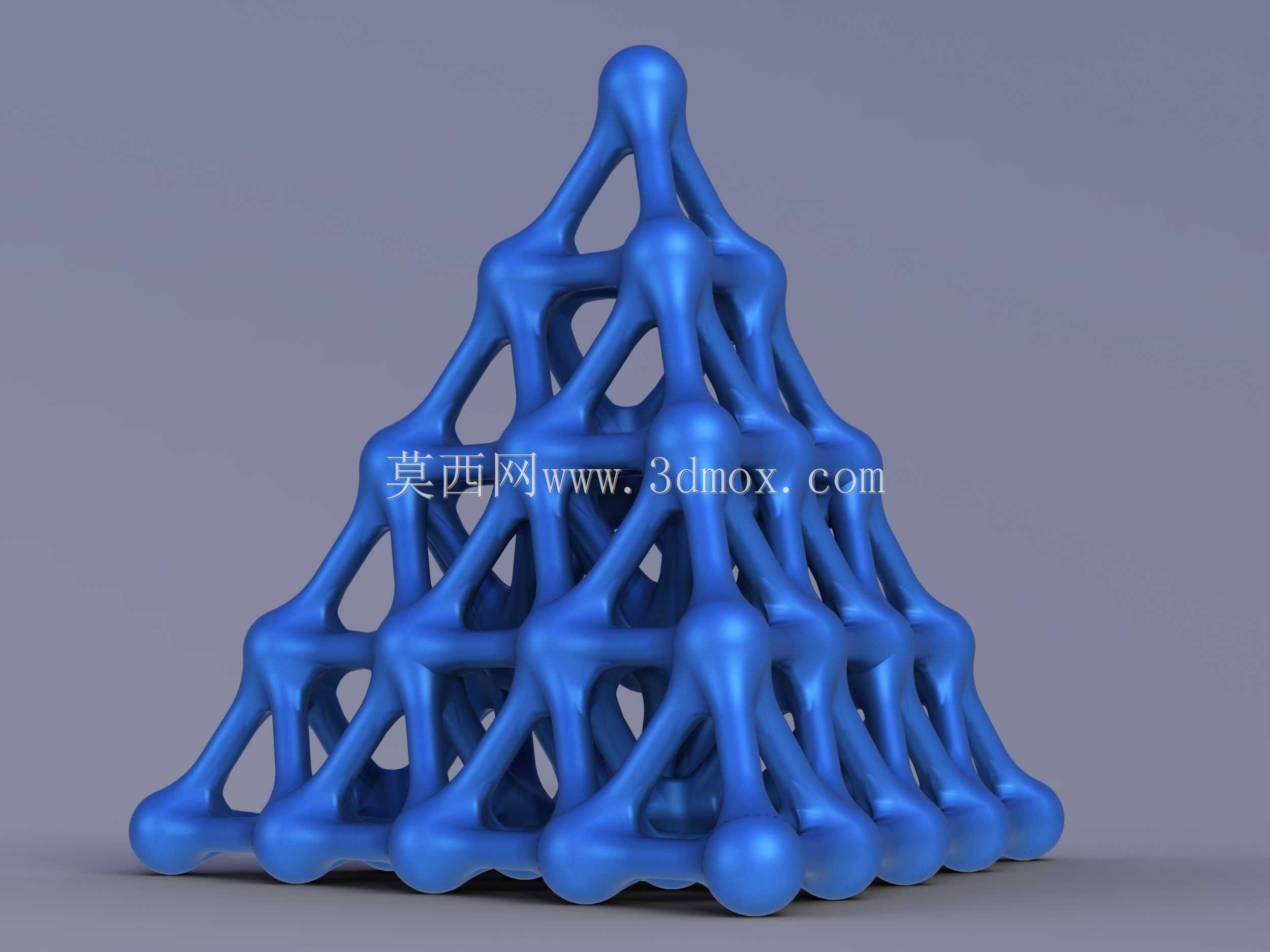

从结构的层级排布来看,这款骨架从下到上一共做了四层四面体单元堆叠,每一层的单元尺寸逐层缩小,这种渐变式的设计一方面能让整体的刚度从底部到顶部平滑过渡,避免刚度突变带来的应力断层,另一方面也能让整体外形呈现出规整的锥状,在有限的安装空间里获得更大的支撑高度,同时不会过多占用底部的安装面积。实际建模过程中,这类结构不需要逐根绘制杆件,可以先通过参数化建模生成基础的四面体线框单元,再按照阵列规则完成多层堆叠,之后统一给所有线框赋予统一的杆件直径,最后对所有节点位置做布尔合并和圆角过渡,就能得到完整的骨架模型,整个过程要注意所有杆件的连接位置必须完全合并为一体,不能出现虚接或者面重叠的问题,否则后续做有限元分析或者3D打印的时候都会出现错误。
在实际生产环节,这类复杂的镂空骨架结构无法通过传统的切削加工完成,基本都是采用选区激光熔融的金属3D打印或者光固化的非金属3D打印工艺制作,设计的时候就要提前考虑打印工艺的约束:比如杆件的最小直径不能小于打印设备的最小成型精度,悬空位置的倾斜角度不能小于45度,避免打印过程中需要添加过多支撑,增加后处理的难度。这款骨架的所有杆件都是倾斜布置,没有水平方向的悬空杆件,打印的时候可以直接从底部基面开始逐层成型,不需要额外添加内部支撑,既节省打印材料,也能避免去除支撑时破坏杆件表面质量。
另外这类结构还有一个很实用的特性,就是镂空的间隙可以作为流体或者气流的通道,在一些需要同时满足承载和通风散热的场景里,比如电子设备的散热安装座、换热设备的扰流支撑件,这种四面体骨架既能承担设备的重量,又能让气流从镂空的间隙里顺利通过,相比实心的支撑件散热效率能提升40%以上。如果是用作过滤或者催化的载体,还可以在骨架表面附着功能涂层,镂空的结构能大幅提升接触面积,同时不会产生过大的流阻,这也是传统实心结构无法实现的优势。
