A型斜置便携迷你ITX电脑机箱结构设计

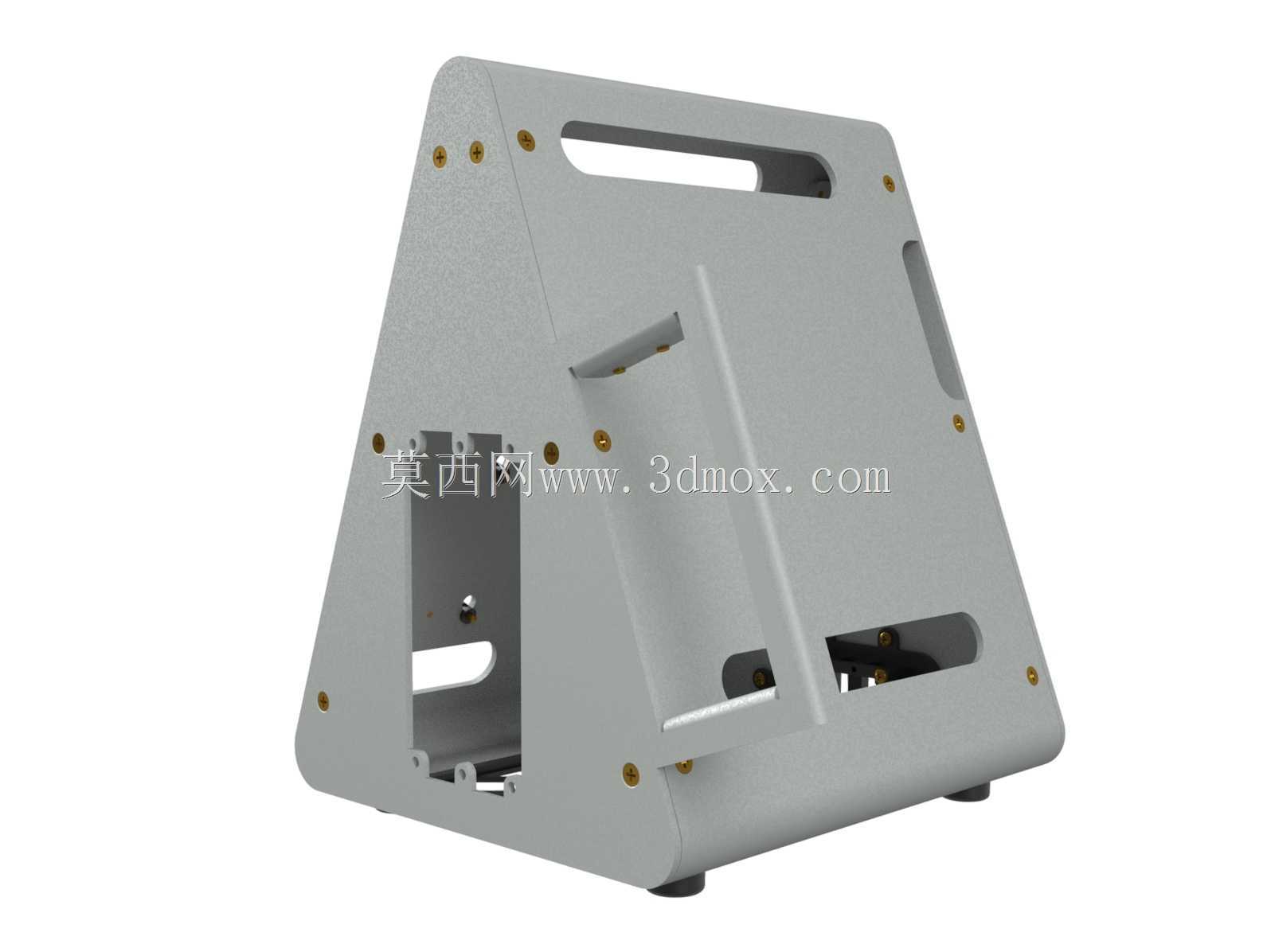

　　这款斜置A型结构的迷你ITX机箱，核心定位是极致压缩桌面占用空间的紧凑型PC承载方案，区别于常规立式、卧式ITX机箱的方正结构，采用三角形稳定支撑的斜置布局，在有限的体积内兼顾硬件兼容性与便携移动属性。从实际应用场景来看，这类机箱主要适配桌面空间极度有限的办公工位、需要频繁携带主机往返不同场地的内容创作者、搭建小型家庭影音娱乐终端的用户，以及追求桌面极简布置的硬件爱好者，相比常规ITX机箱，其斜置形态可将主机直接放置在显示器侧边的狭小空隙内，无需额外预留主机平放或竖放的完整平面空间。

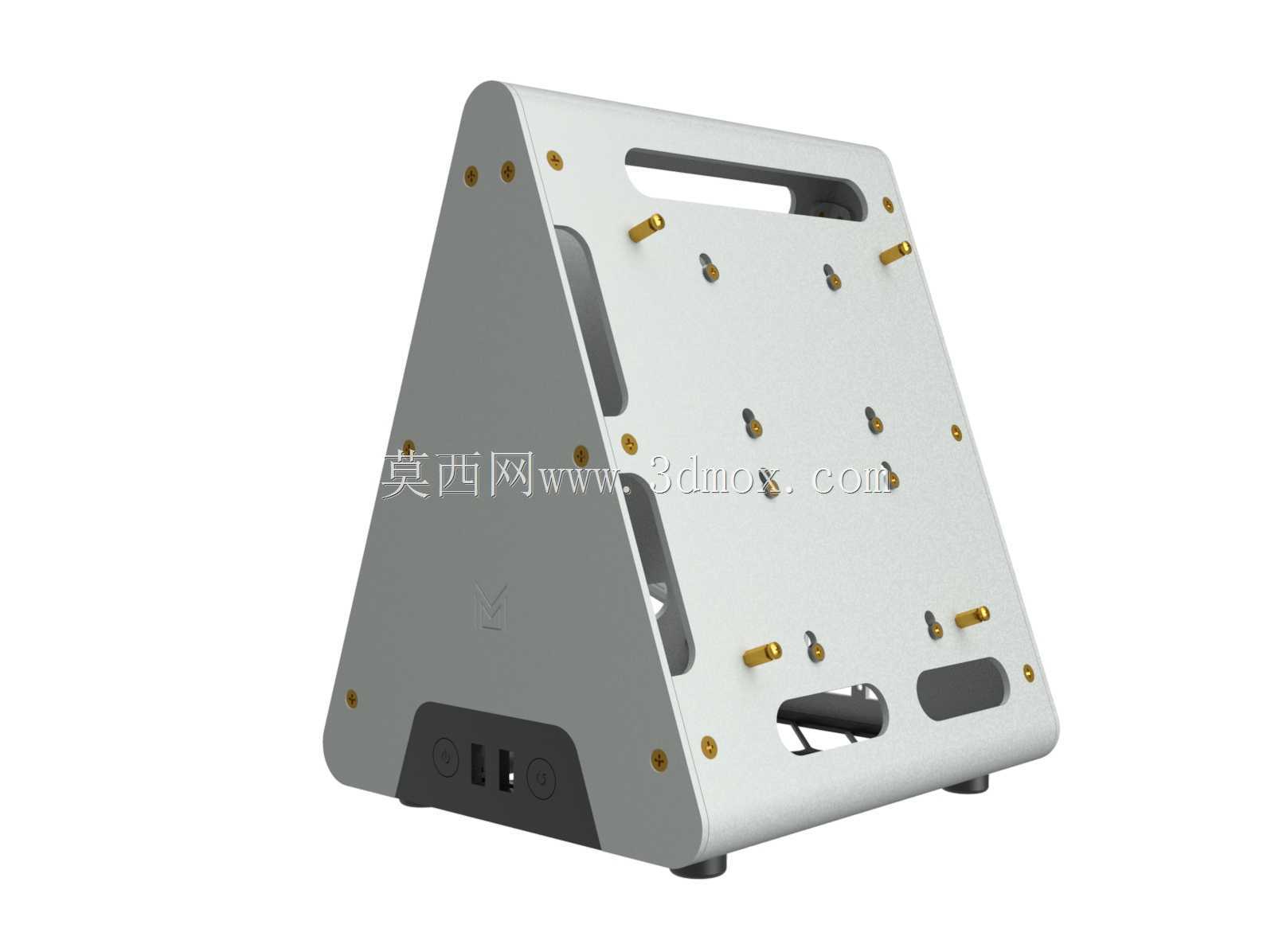

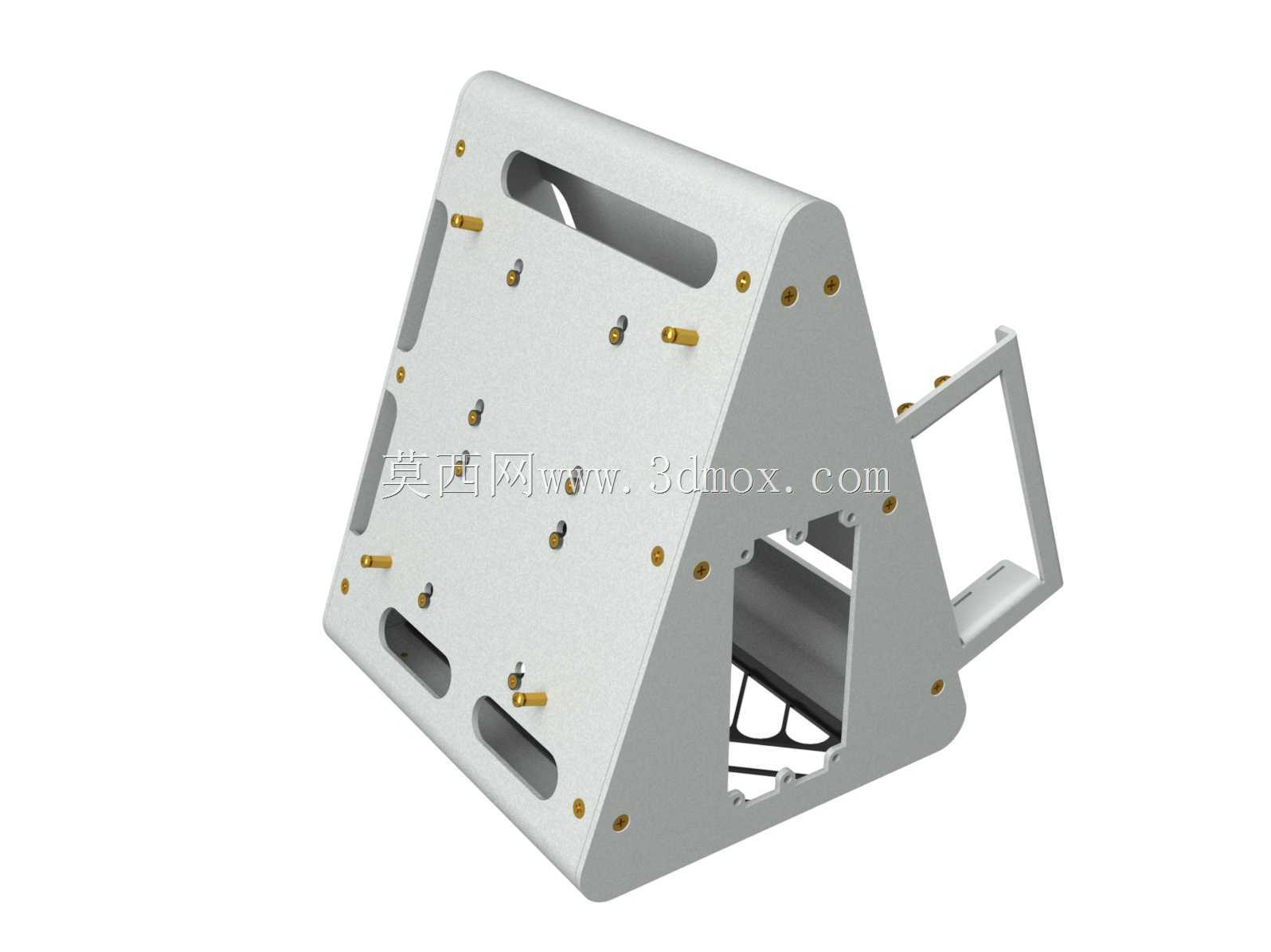

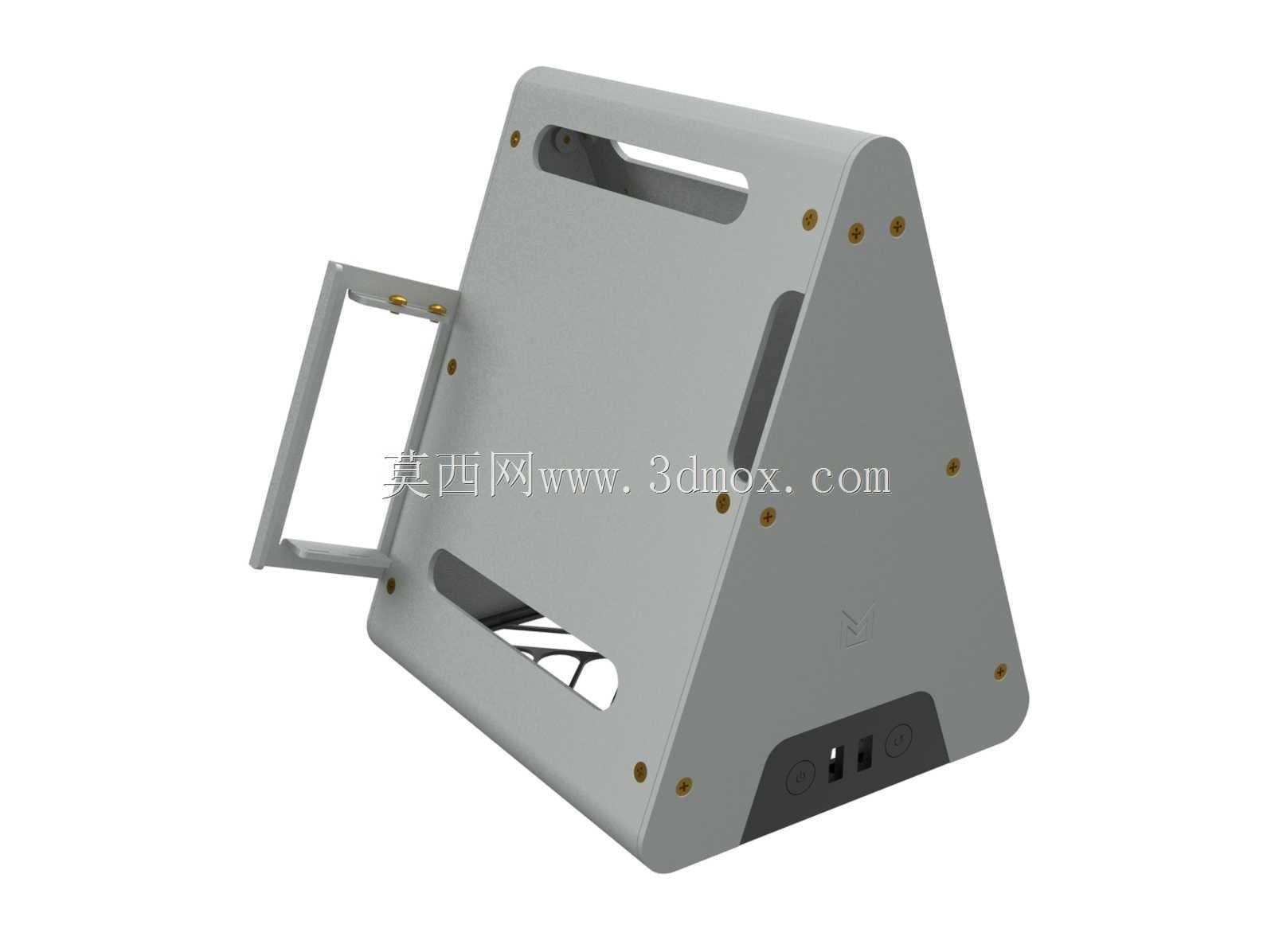

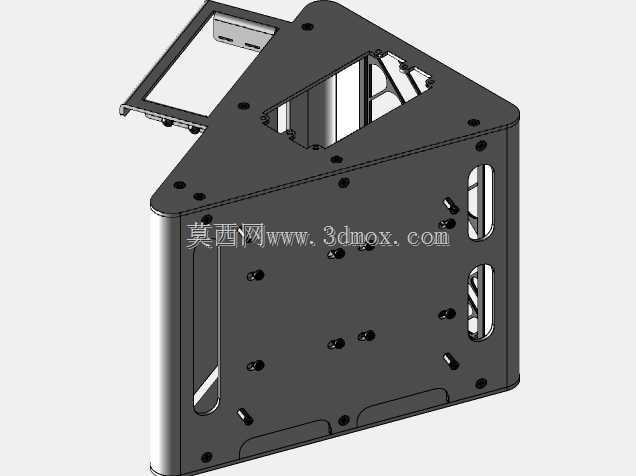

　　从功能特性层面看，机箱主体采用钣金弯折拼接结构，所有连接点位通过紧固件锁合，无复杂的焊接工序，便于小批量生产与后期拆装维护。机箱顶部集成一体化提手结构，提手开孔做了圆弧收边处理，避免搬运时割手，提手位置经过重心配平设计，单手提携时机箱不会出现明显倾斜，内部硬件不会因倾斜产生移位风险。机箱侧面预留通风开槽，对应ITX主板的核心发热区域，可形成自然对流散热通道，底部设置接口开孔区域，集成电源输入、视频输出、USB扩展等常用接口的让位空间，接口区域做了下沉式处理，避免线材弯折角度过大影响使用寿命。机箱侧部设置可开合的挡板结构，无需完全拆解机箱即可完成内存、存储设备的更换操作，大幅降低后期硬件维护的操作门槛。

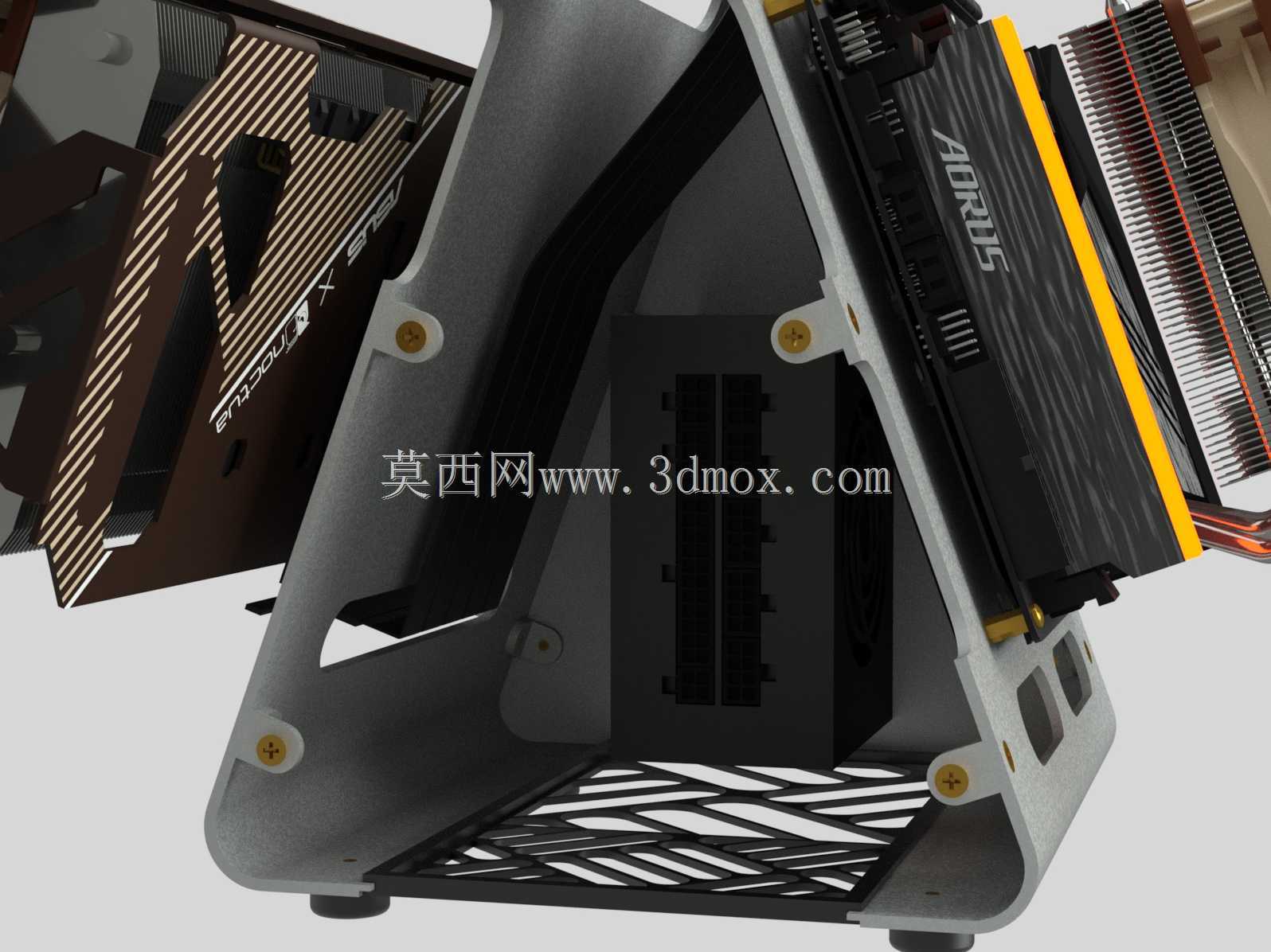

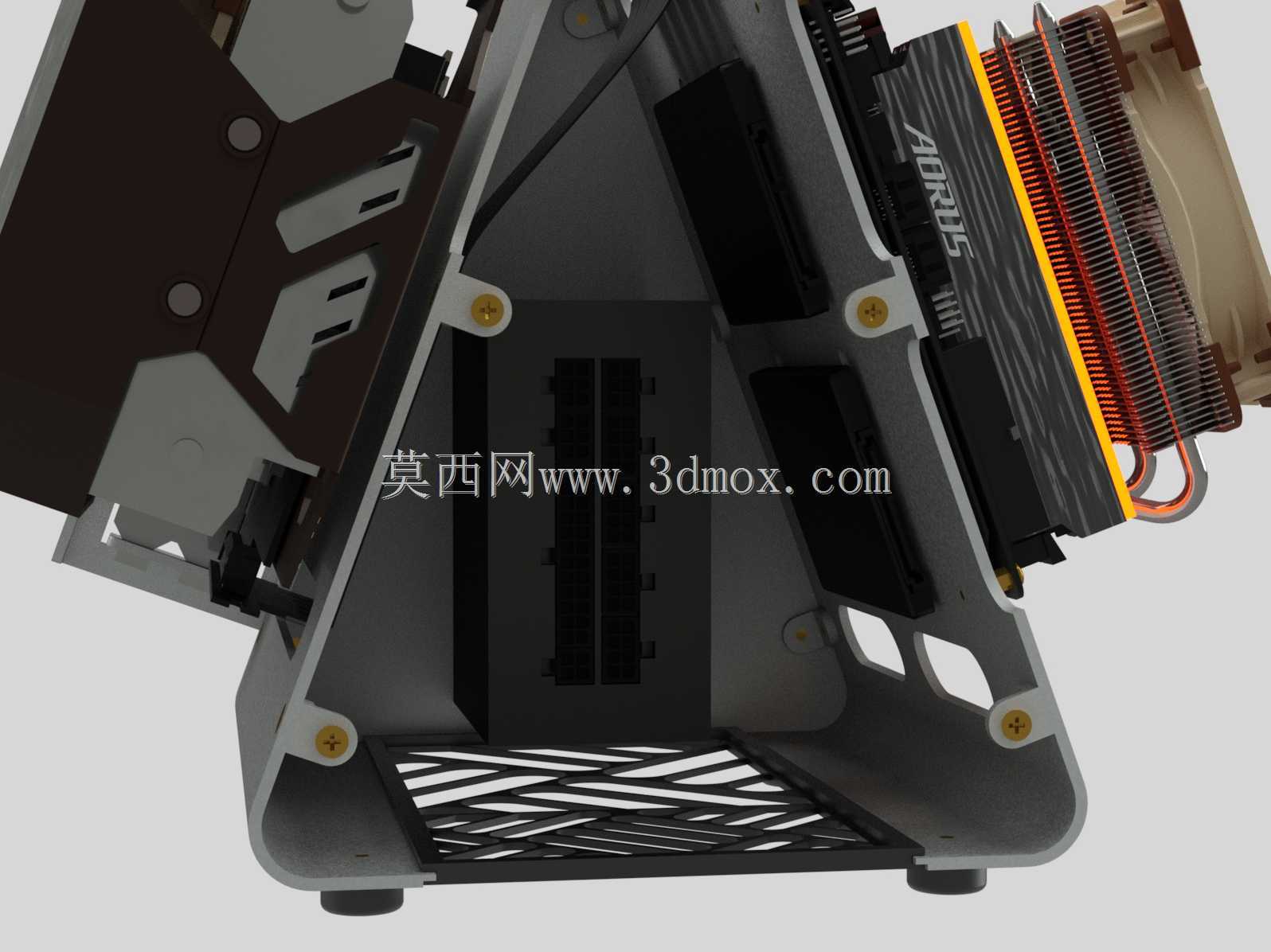

　　设计思路上，这款机箱完全围绕最小占地目标展开，首先确定ITX主板的标准安装孔位作为基准边界，所有结构件的轮廓都围绕主板、SFX电源、2.5英寸存储设备的最小安装间隙进行排布，将常规机箱内冗余的走线空间、无效结构空间全部剔除，斜置的A型框架结构利用三角形的力学稳定性，在减少支撑结构用料的同时，保证整体结构的抗形变能力，即使受到侧面的外力挤压，框架也不会出现明显变形，保护内部硬件不受损坏。结构设计时充分考虑钣金加工的工艺特性，所有弯折边都预留了标准的折弯让位缺口，避免弯折时出现材料撕裂，所有外露边缘都做了卷边或倒角处理，消除钣金件的锐边安全隐患。

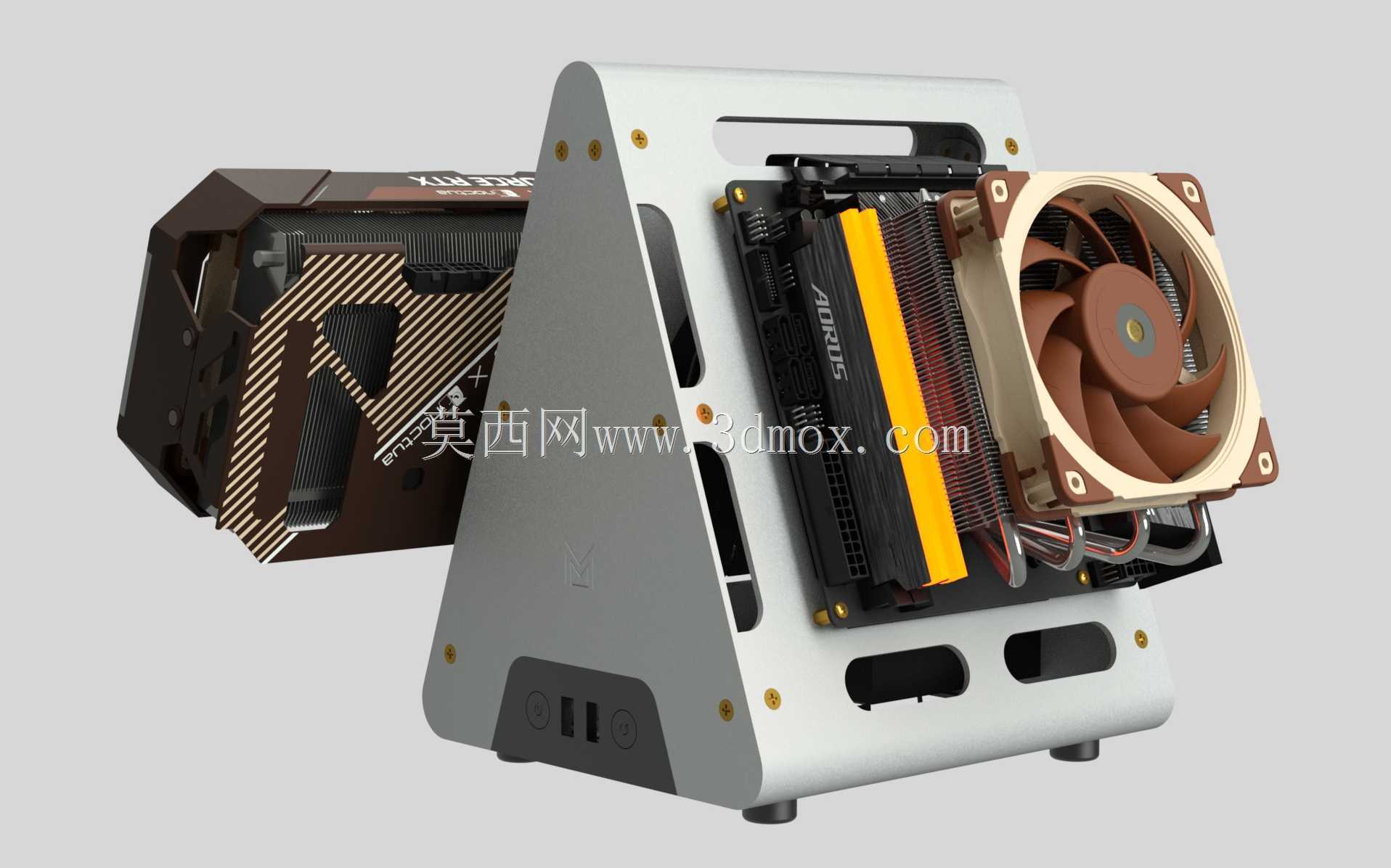

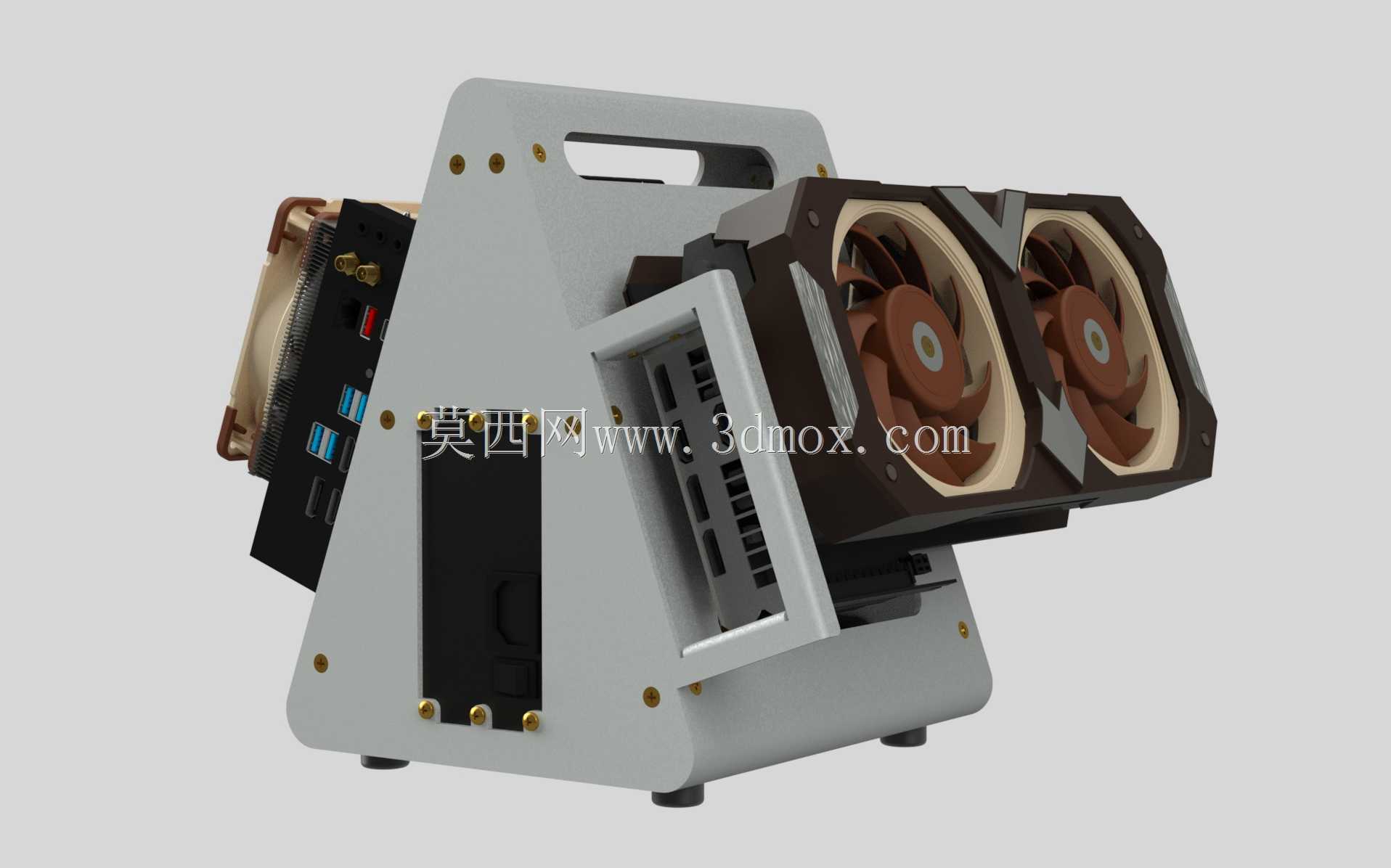

　　外形尺寸与安装边界方面，机箱整体轮廓完全适配170mm*170mm标准ITX主板的安装需求，内部安装间隙严格按照硬件公差要求预留：主板安装位与侧板的间隙满足内存高度不超过35mm的安装要求，电源位适配标准SFX电源的安装尺寸，存储位可容纳1块2.5英寸固态硬盘或机械硬盘。机箱底部的支撑脚做了防滑处理，放置在光滑桌面时不会出现滑动，底部与桌面预留5mm的通风间隙，保证冷空气可以从底部进入机箱内部形成散热循环。机箱整体的外接接口区域位置经过校准，所有接口的让位孔与标准主板挡板的接口位置完全对齐，不会出现接口遮挡、线材无法插入的问题。提手的承重能力经过结构校核，可承受整机满配硬件后的总重量，长期提携不会出现结构变形、连接处松动的问题。机箱的开合挡板采用快拆结构设计，无需额外工具即可手动拆卸，方便用户快速清理内部积尘、更换硬件。
