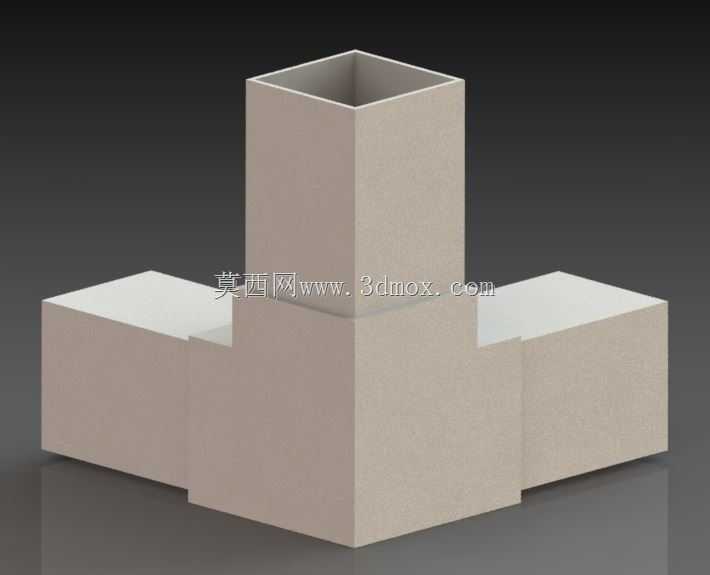

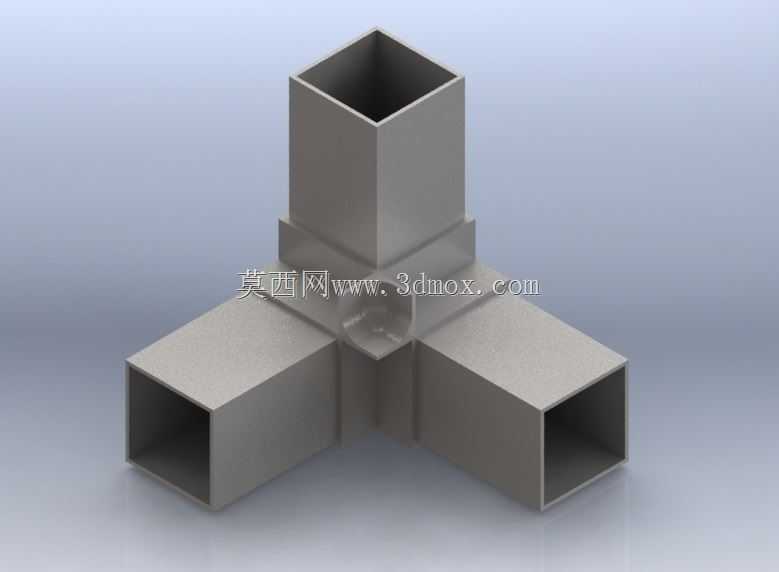

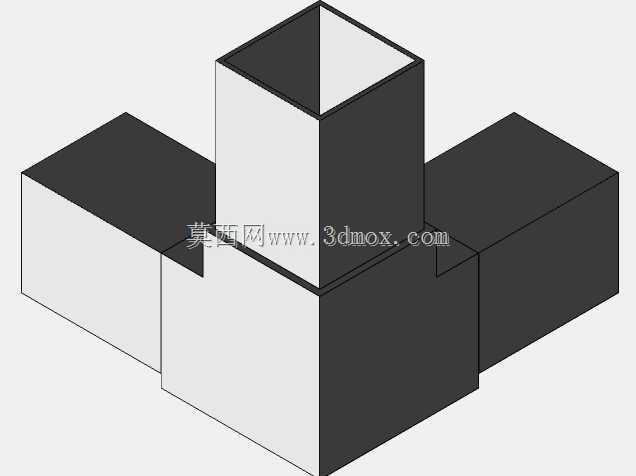

空气处理单元方管三通连接角件

　　在商用及工业通风、空气处理系统的现场装配环节，方管风道的空间转向连接一直是影响安装效率与风道密封性的关键节点，这款三方互通的直角连接角件，正是针对矩形截面金属风道的三维转角接驳需求开发的结构件。日常项目里，遇到吊顶内、设备夹层这类空间局促的布管场景，常规的两个45度弯头拼接方案不仅会占用额外的安装空间，还会多增加两道密封接缝，提升后期漏风的隐患，而一体结构的三通角件可以直接完成X、Y、Z三个垂直方向的方管对接，把原本需要三个独立接头完成的转角汇流功能整合到单一零件上，大幅减少现场的拼接工作量。从结构设计逻辑来看，角件的三个对接端口采用等截面设计，端口内径与配套方管的外径保持精准的公差配合，每段接口都预留了足够的承插深度，

　　安装时方管插入承口后，既可以通过拉铆钉做机械固定，也能配合密封胶、法兰压条完成密封，完全适配常规镀锌钢板风道、不锈钢薄壁风道的安装工艺。角件的转角过渡区域做了圆弧导角处理，没有突兀的直角折边，一方面可以降低风阻，避免气流在转角处形成涡流产生额外的风噪与压损，另一方面也能减少加工过程中的应力集中，提升零件整体的结构强度，避免吊装或设备运行震动过程中焊缝位置出现开裂。从安装边界来看，这款角件的三个端口轴线完全垂直正交，没有偏角，安装时不需要额外做角度调整，只要保证对接的三根方管分别沿三个轴向对齐承插即可，零件的外轮廓没有突出的安装耳或冗余结构，相邻两个端口的外边缘距离经过优化，不会和周边的管线、吊装支架产生干涉，

　　在狭窄的设备夹层内也能顺利完成装配。在空气处理机组的内部风道布局中，这类角件常被用在表冷段、加湿段与送风段的风道交汇位置，处理吸湿、换热后的气流转向输送，一体成型的结构内壁光滑，不容易积尘积水，也能减少潮湿空气环境下的锈蚀风险，适配常规的通风、空调、空气净化类设备的内部风道搭建需求。不同于普通的民用通风配件，这款角件的壁厚经过核算，能够承受常规通风系统1500Pa以内的工作静压，在机组运行产生持续震动的工况下，接口位置不会因为长期受力出现变形松脱，三个方向的承口结构完全对称，现场安装时不需要区分方向，能有效降低施工人员的辨识成本，减少装反、错装的概率。对于结构设计人员来说，这类标准角件的应用可以把风道系统的非标设计工作量大幅降低，在三维布管阶段直接调用标准角件完成空间转角的连接，不需要单独绘制转角拼接结构，也能提前核算安装空间，避免现场安装时出现管线碰撞的问题。
