125mm法兰连接蒸汽截止阀结构设计

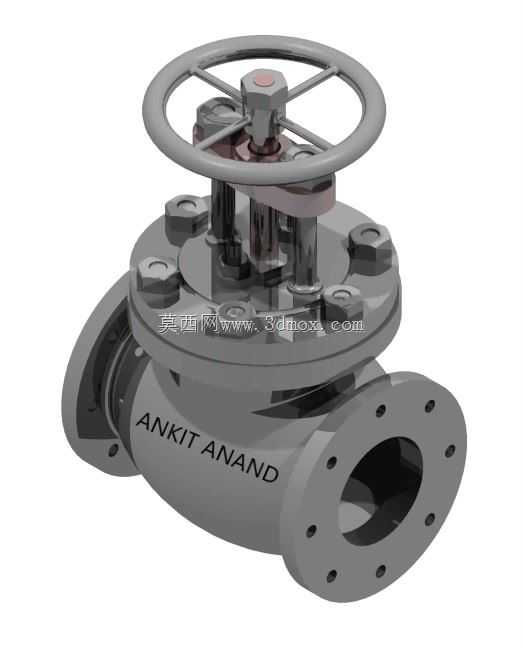

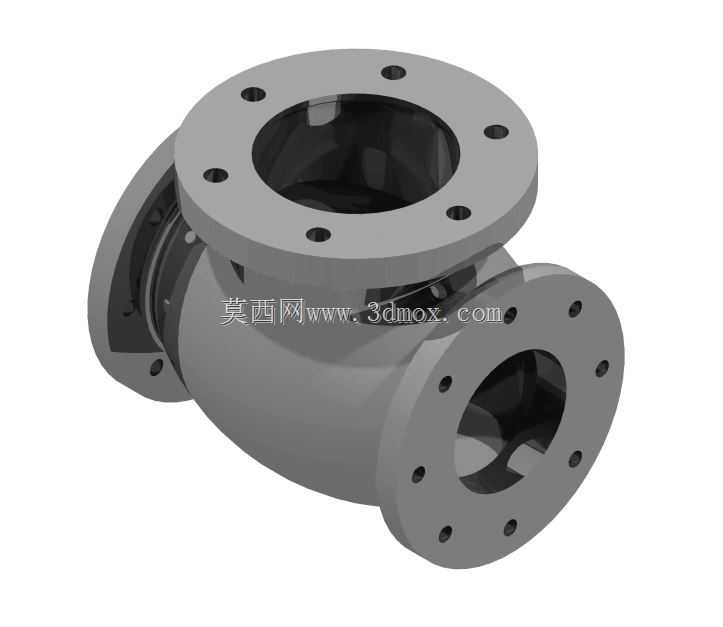

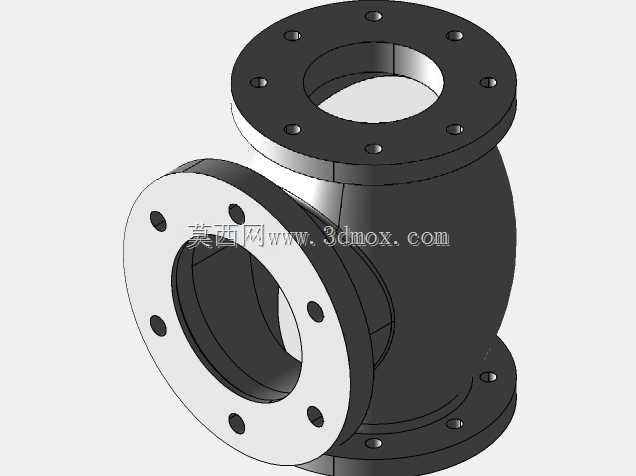

　　在工业锅炉供汽管路系统中，蒸汽截止阀是承担蒸汽通断、流量调节功能的核心管路附件，这款公称通径125mm的蒸汽截止阀，主要适配中低压饱和蒸汽输送工况，常见于工业生产车间集中供汽管网、中小型蒸汽锅炉主蒸汽出口、换热设备蒸汽输入端等场景，用来控制管路内蒸汽的通断状态，也可通过手轮开度调整实现蒸汽流量的线性调节，匹配后端用汽设备的负荷需求。从结构设计来看，该阀采用直通式铸造阀体，两端为标准法兰连接结构，法兰端面的螺栓孔按对应压力等级的管路标准排布，安装时可直接与同通径的管路法兰配对，通过螺栓紧固实现密封连接，安装过程中需注意阀体上标注的介质流向箭头，保证蒸汽从阀瓣下方进入阀腔，避免反向安装导致阀瓣承压异常、关闭不严的问题。

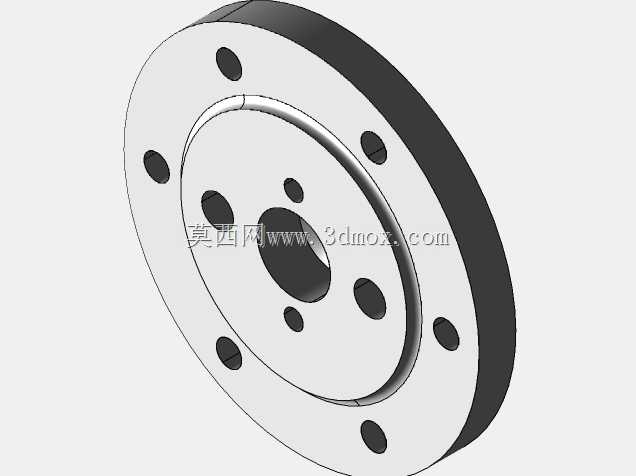

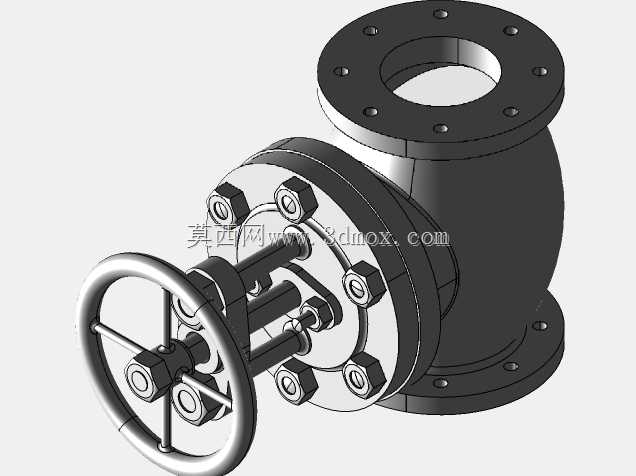

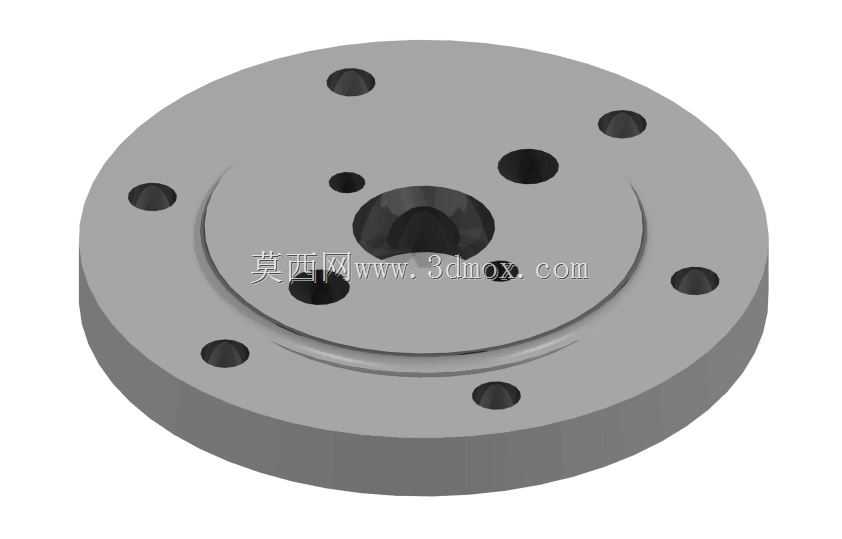

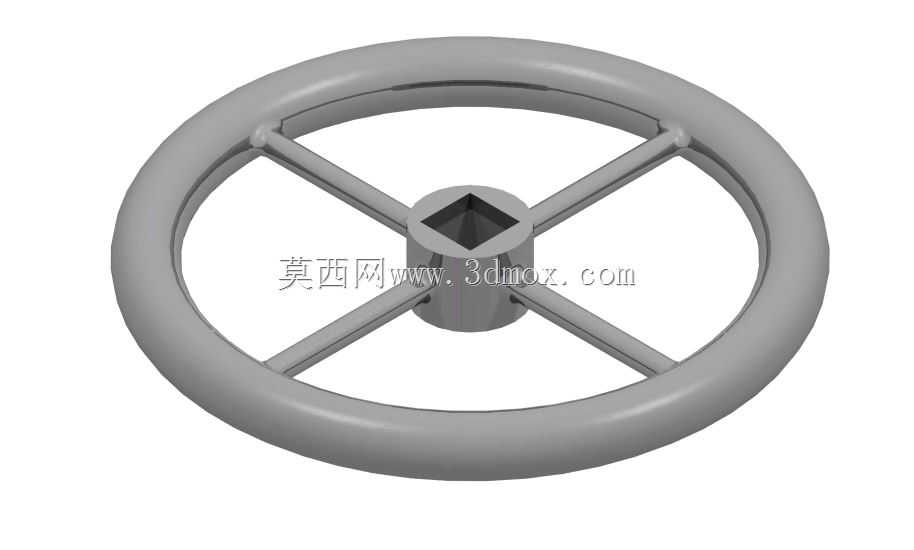

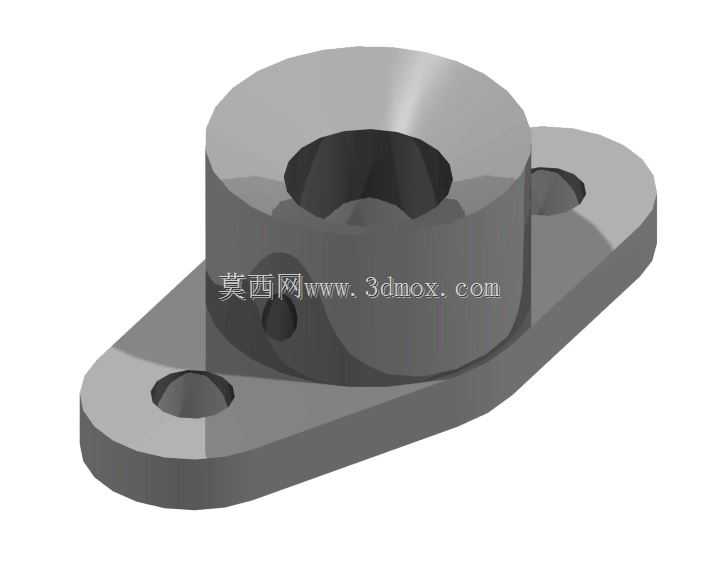

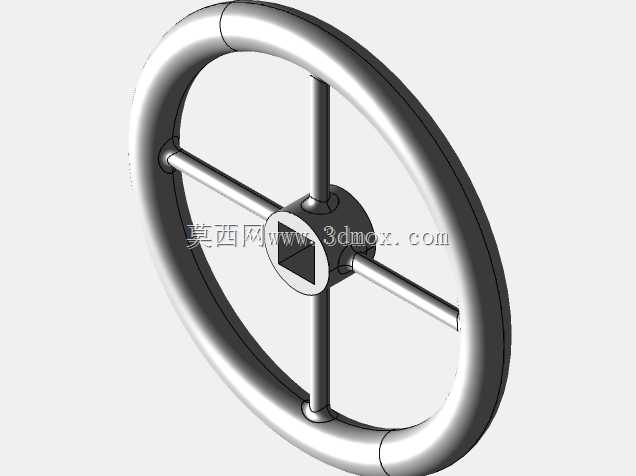

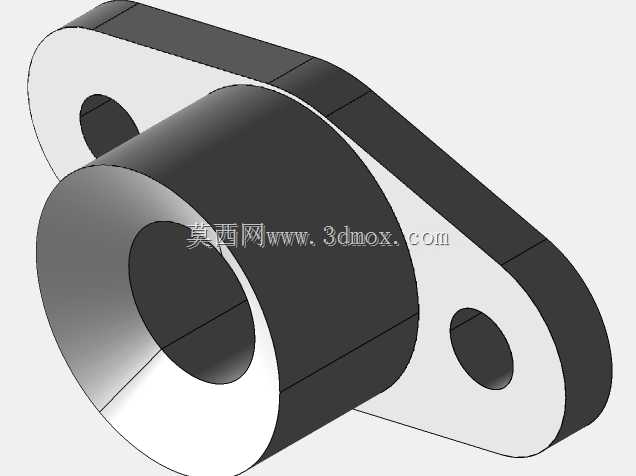

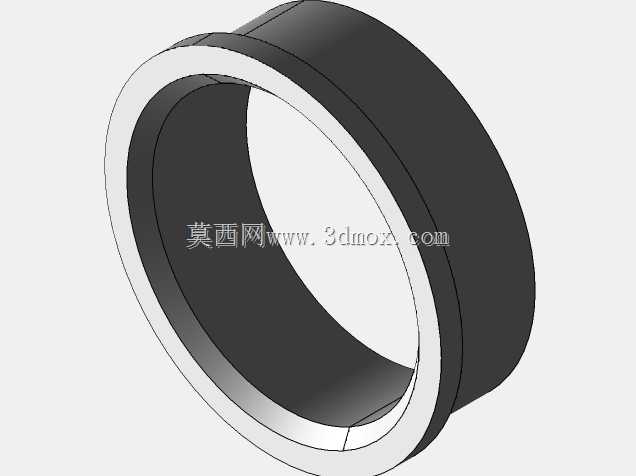

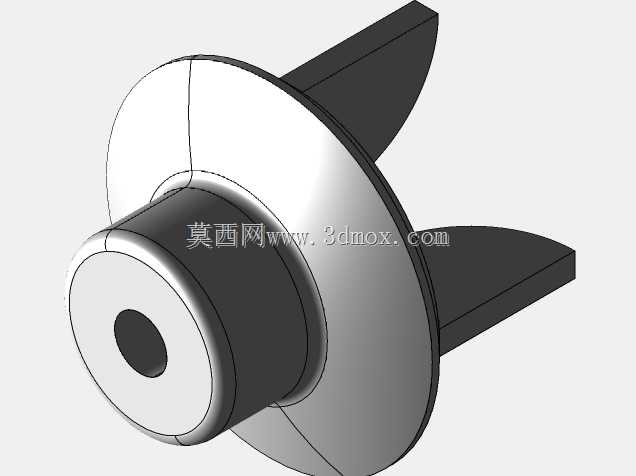

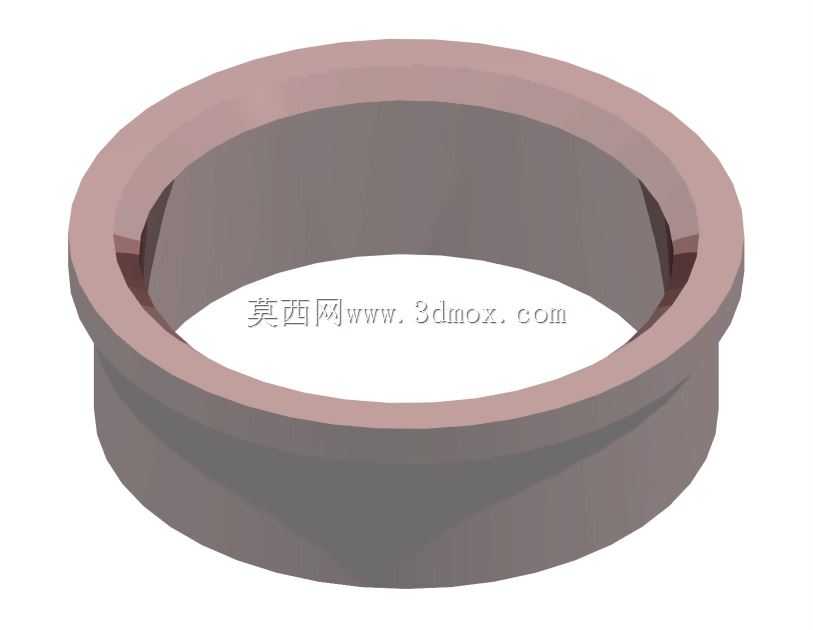

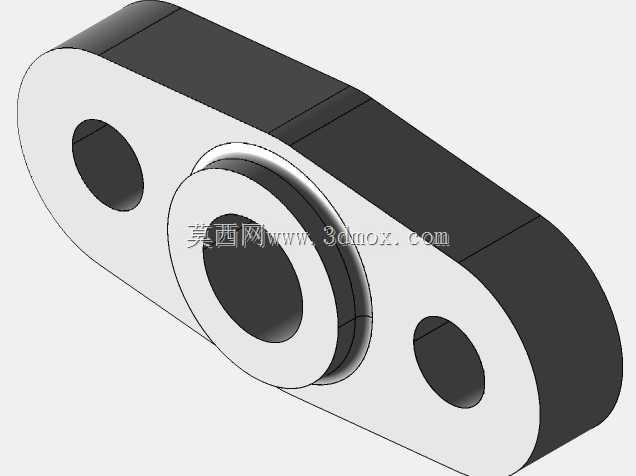

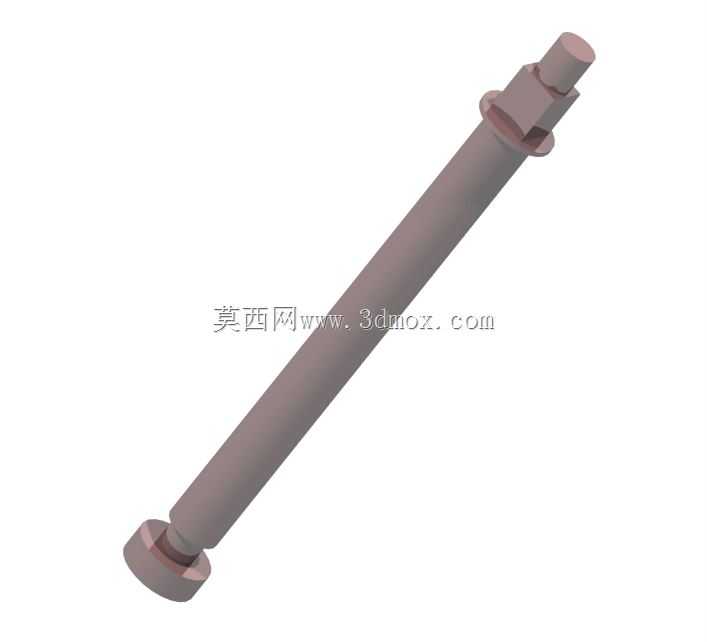

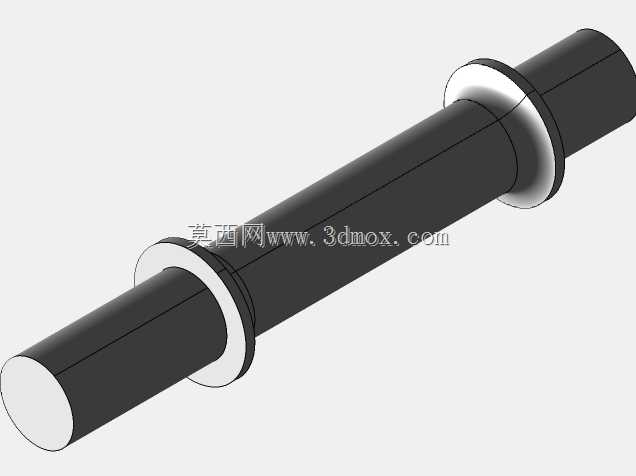

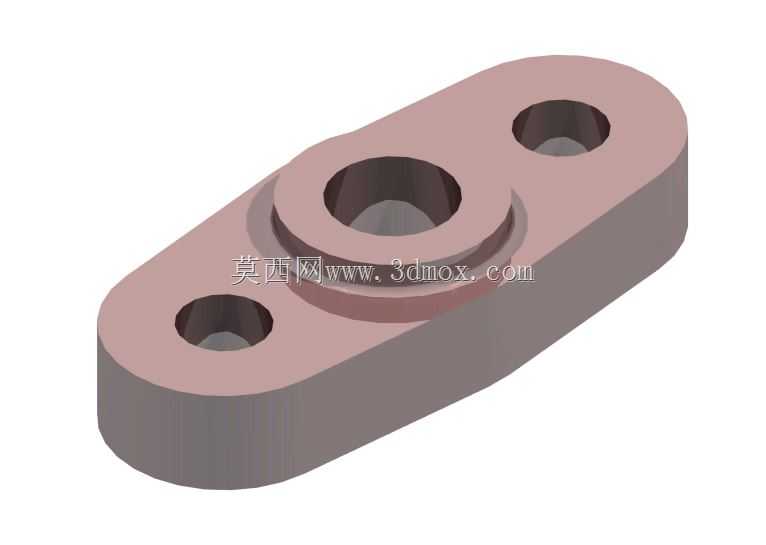

　　手轮采用轮辐式结构，操作时受力均匀，通过阀杆的升降带动阀瓣垂直运动，实现阀瓣与阀座密封面的贴合与分离，阀杆部位设置多级密封填料结构，可有效避免蒸汽沿阀杆间隙外漏，阀盖与阀体之间采用法兰连接加密封垫片的结构，方便后期检修时更换内部密封件与磨损的阀瓣阀座组件。整个组件包含阀体、阀盖、阀杆、阀瓣、手轮、密封填料、紧固螺栓等全套零件，各零件的配合尺寸均按通用阀门设计规范设定，阀瓣的行程满足全开状态下通流面积与管路通径匹配，不会产生额外的节流压损，关闭状态下密封面比压满足蒸汽密封要求，可有效截断蒸汽通路。建模过程中对各零件的装配干涉做了完整校验，法兰连接的螺栓孔位置、阀杆与填料函的配合间隙、手轮转动的运动空间都做了对应校核，

　　可直接用于同类阀门的结构参考、教学演示，也可作为管路系统三维布置时的阀件模型使用，帮助设计人员提前核对管路安装空间，避免现场安装时出现阀件与周边管路、设备碰撞的问题。在实际工况使用中，这类手动截止阀的操作需遵循慢开慢关的原则，尤其是开启时要缓慢提升阀瓣，避免管路内出现水锤现象冲击阀瓣与密封面，长期使用后若出现密封面泄漏，可通过拆解阀盖更换阀瓣密封面或者研磨阀座密封面来恢复密封性能，无需整体更换阀体，能有效降低设备维护成本。
