25mm规格直立式轴承座工程结构设计

　　在常规轻工输送线、小型机床进给机构、非标自动化传动工位的轴系布局中，这类适配25mm轴径的直立式轴承座是承担径向载荷、约束轴系径向窜动的核心支撑零件，区别于带座外球面轴承的快装结构，这类剖分式直立轴承座更多适配需要定期拆检维护、轴系两端固定的传动场景，比如小型皮带输送机的从动辊支撑、台钻主轴的下支撑位、小型齿轮传动箱的输入轴定位，都能看到这类结构的实际应用。

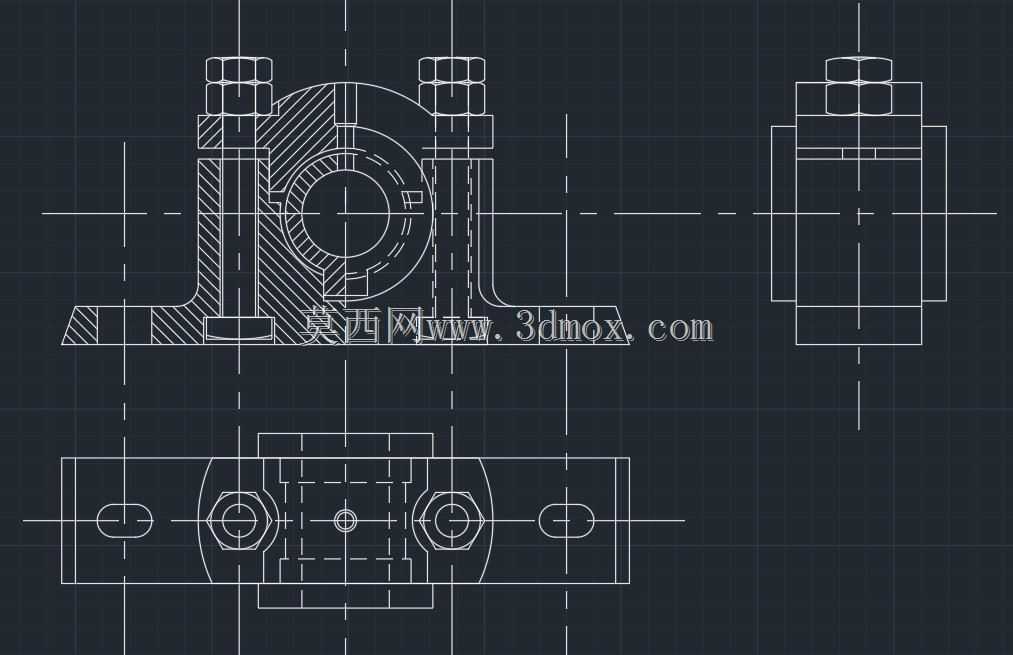

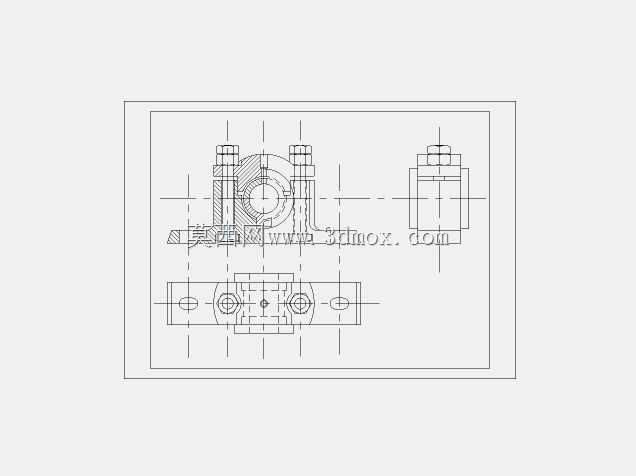

　　从结构设计逻辑来看，这款轴承座采用上下剖分的合盖结构，底座设置两个长圆形安装孔，可适配安装基面的小范围孔位偏差，不需要在装配时反复铰制安装孔，现场安装容错率更高；上下座体通过两侧的螺栓副实现锁紧，螺栓预紧后可将嵌入座孔的轴承外圈完全抱紧，避免轴承在运转过程中出现外圈跟转、轴向窜动的问题，座体中间的容纳腔可适配标准深沟球轴承或者圆锥滚子轴承，根据实际载荷工况更换对应轴承即可，不需要更换整个座体，备件通用性较强。

　　从安装边界尺寸来看，底座的安装孔中心距、座体总高度、轴承孔的同轴度公差都按照通用机械传动的公差等级设计，安装基面的平面度要求控制在0.05mm以内，避免安装后座体出现变形导致轴承卡滞；两侧的锁紧螺栓采用标准六角头规格，日常维护时用常规开口扳手即可完成拆装，不需要特殊工装。在实际选型过程中，需要先确认轴系的径向载荷大小、轴的工作转速，再匹配对应精度等级的轴承装入座体，安装时要注意上下座体的结合面需要清理干净，不能残留铁屑或者毛刺，否则会导致轴承孔的圆度超差，运转时出现异响、发热的问题；底座安装时需要在结合面加装调整垫片，可小幅调整轴系的中心高度，补偿机架加工时的高度误差。

　　这款轴承座的油槽设计在座体的上盖位置，可通过顶部的注油孔定期补充润滑脂，不需要拆开轴承座即可完成维护，适合长期连续运转的传动工位；座体的边角都做了铸造圆角处理，避免应力集中导致的座体开裂，在有轻微振动的工况下也能保持足够的结构强度。不同于一体式轴承座的不可拆分结构，这种剖分立式结构在轴系已经装配完成的场景下，不需要拆卸轴端的联轴器、齿轮等零件，即可直接拆开上盖完成轴承的更换或者维护，大幅降低了设备检修的停机时间，在中小载荷的通用传动场景中，这类轴承座的综合使用成本远高于一体式焊接轴承座，结构刚度也更有保障。设计建模时需要重点关注轴承孔与底座安装面的平行度公差，两侧螺栓孔的位置度公差，以及上下座体合盖后的止口定位精度，避免合盖后轴承孔出现错边，导致轴承装入后出现偏载，缩短轴承的实际使用寿命；底座的长圆孔长度方向需要沿轴系的垂直方向设置，方便安装时调整轴系的平行度，避免皮带传动时出现跑偏、齿轮传动时出现偏磨的问题。
