直流电机配套驱动插接连接构件

　　在小型动力传输、桌面级机电设备、微型传动模组的装配场景里，这类插接构件是直流电机动力输出端与后续执行单元衔接的核心过渡零件，日常接触到的小型输送线驱动端、桌面机械臂关节动力接驳、小型自动化执行机构的动力对接环节，都能见到这类结构的应用。它不需要额外的法兰转接或者键连接打销固定，依靠自身的阶梯轴段结构和插接配合公差，就能实现电机输出轴与负载端的快速对接，在需要频繁拆装维护、模组化快速换型的小型设备产线上，这种结构能大幅降低装配和维护的时间成本。

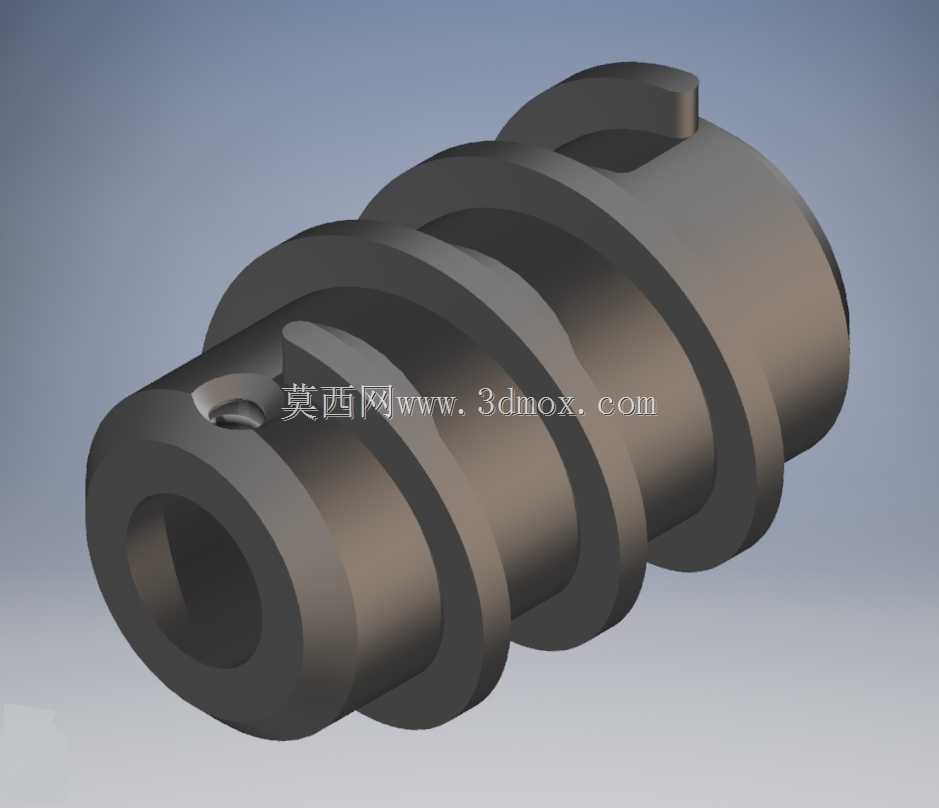

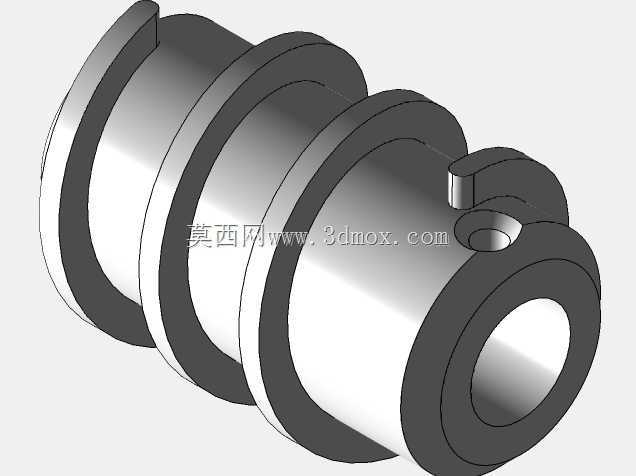

　　从结构设计逻辑来看，整个零件采用中空阶梯轴式的主体构型，中空内孔直接与直流电机的输出轴配合，内孔的公差带选取基孔制过渡配合区间，既保证装配时的推入顺畅度，又能在传递额定扭矩时不出现周向打滑，内孔侧壁预留的紧定螺钉孔位，可在插接到位后通过紧定螺钉实现轴向与周向的锁止，避免设备启停瞬间的冲击载荷导致插接件脱出。外圆的多道阶梯环带并非冗余设计，每一段环带的直径都对应不同负载端的安装孔位公差，靠近电机侧的最大直径环带承担轴向定位的止推面作用，装配时该端面与电机端盖的安装面贴合，控制整个插接件的轴向窜动量在0.02mm以内，保证动力传输的同轴度。

　　零件外侧凸起的定位卡块，是为了匹配负载端连接座的防转槽设计，装配时卡块对准卡槽推入，就能直接限制插接件与负载连接座的相对转动，相比单纯依靠紧定螺钉传扭的结构，这种卡块结构能承受更大的瞬时冲击扭矩，在电机频繁正反转的工况下，不会出现连接位松旷的问题。外圆表面的环形槽除了减重作用外，还可在需要密封的应用场景中嵌入O型密封圈，阻挡外部粉尘、切削液进入配合面，适配机床辅助动力单元、小型木工机械驱动端这类有少量碎屑飞溅的使用场景。

　　从安装边界来看，零件整体轴向长度控制在适配30mm至50mm规格直流电机输出端的尺寸区间，最大外圆直径不超过电机输出端安装座的止口直径，不会出现安装时与电机端盖周边结构干涉的问题。中空内孔的直径覆盖常见小型直流电机的输出轴径范围，设计时将配合面的粗糙度控制在Ra1.6，既降低装配时的摩擦阻力，又能保证长期运行后配合面不会出现异常磨损导致的间隙增大。零件的材质选取常规45号钢即可满足通用场景的强度需求，在有轻量化需求的场景下也可替换为铝合金材质，对应调整卡块位置的壁厚就能保证足够的抗扭强度。

　　在实际建模过程中，这类零件需要重点关注各阶梯段的同轴度公差，尤其是内孔与外圆定位环带的同轴度要控制在0.01mm以内，否则装配后会出现电机输出轴与负载轴不同心，导致运行时产生振动、噪音，加速轴承磨损。外侧的定位卡块需要做圆角过渡处理，避免应力集中在卡块根部，在承受大扭矩冲击时出现断裂问题。所有锐边都做0.2mm的倒角处理，既避免装配时划伤操作人员，也能引导零件顺利推入配合孔位，减少装配卡滞的概率。这类插接结构的设计核心是在保证传扭可靠性的前提下，尽可能简化装配流程，减少额外的连接紧固件数量，让动力单元的接驳过程像插拔插头一样便捷，同时兼顾不同工况下的防护、定位需求，适配多类小型机电设备的动力衔接场景。
