复古视频游戏卡带结构三维设计

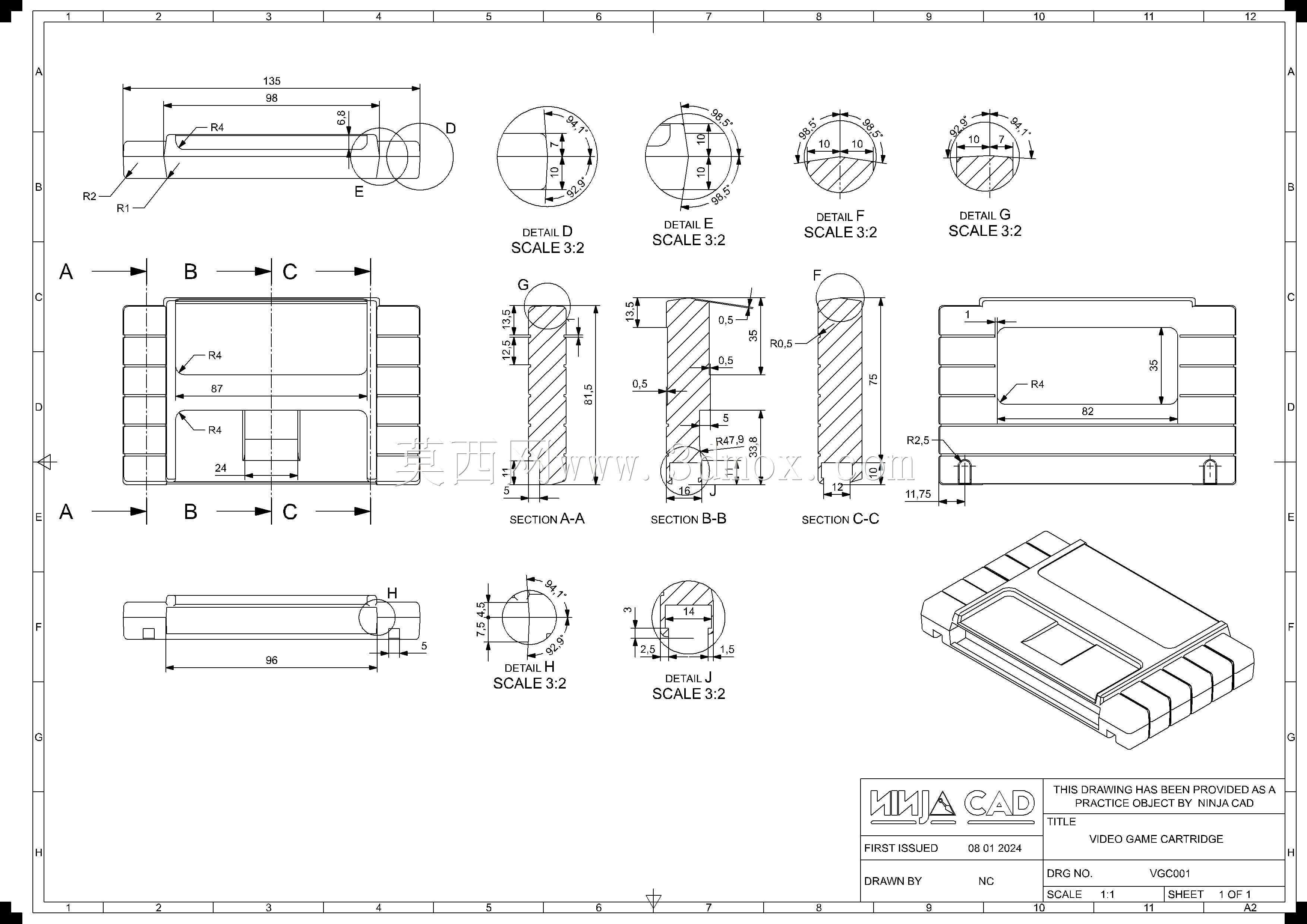

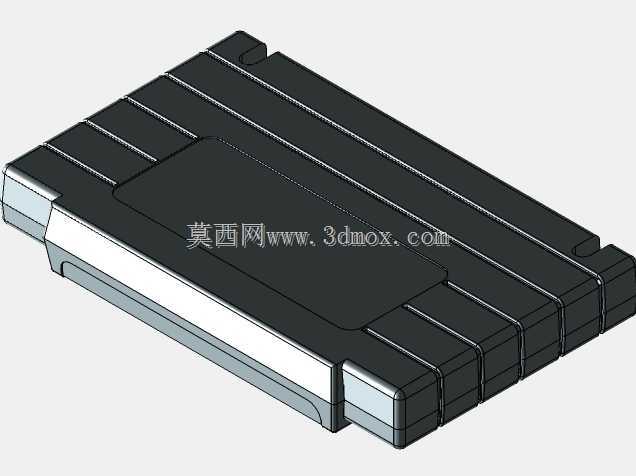

　　本次设计的复古视频游戏卡带，主要面向复古游戏硬件复刻、怀旧游戏外设开发场景，这类卡带是早期家用电视游戏机的核心存储载体，承担着游戏程序存储、主机数据交互的核心功能，在复古游戏收藏、硬件改装、教学实训领域都有实际应用需求。从结构设计逻辑来看，整个卡带采用上下壳扣合的分体式结构，外壳边缘做了多道等距的防滑凸棱设计，既方便用户插拔时施力，也能在堆叠存放时增加摩擦力避免滑落，同时凸棱的排布完全匹配对应主机卡槽的导向限位结构，插入时可自动对位，避免反插损坏主机接插端子。从工程图纸的剖面标注可以看到，卡带内部预留了标准的PCB板安装位，四周设置了四个定位柱，柱体高度与PCB板厚度匹配，安装时PCB板可直接卡入定位柱，无需额外打胶固定，

　　既方便组装也便于后期拆解维修。卡带前端的金手指区域做了阶梯式让位设计，金手指所在的前端壳体厚度比主体部分薄1.2mm，刚好适配主机卡槽的插入深度，避免插入过深顶坏卡槽内部的弹片结构，同时金手指区域的两侧做了15度的导向倒角，插拔时可顺畅滑入卡槽，不会出现卡滞。从尺寸边界来看，卡带主体长度为130mm，宽度方向的主体尺寸为86mm，整体厚度控制在18mm，所有外形尺寸的公差均控制在±0.1mm以内，完全匹配对应型号主机的卡槽安装尺寸，不会出现插不进或者松动脱落的问题。细节结构上，卡带上壳表面预留了标签粘贴区域，区域四周做了0.2mm的下沉台阶，粘贴标签后标签表面与壳体表面齐平，不会出现标签边缘起翘的问题；

　　壳体内部的PCB安装位周边设置了多道加强筋，筋条厚度1mm，既可以提升壳体的整体结构强度，避免摔落时壳体开裂，也能对PCB板起到侧向限位作用，避免运输过程中PCB板在壳体内晃动损坏元器件。剖面视图中可以看到，上下壳的扣合结构采用了卡扣式设计，卡扣分布在壳体的四个侧边，每个侧边设置2个卡扣，扣合量为0.8mm，组装时直接按压即可扣合，拆卸时用薄片工具沿缝隙撬动即可分离，无需螺丝固定，大幅提升组装效率。卡带尾部的圆弧过渡结构，既优化了握持手感，也避免了尖锐边角在插拔时划伤用户手部，同时尾部的圆弧半径与主机卡槽外侧的让位圆弧完全匹配，插入到位后尾部与主机表面贴合紧密，没有明显缝隙。在结构强度校核层面，壳体壁厚均匀设置为1.5mm，

　　既保证了足够的抗冲击强度，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷，所有转角位置均做了R0.5mm的圆角过渡，避免注塑时应力集中导致的开裂问题，也能减少用户使用时的磕碰划伤风险。这类卡带结构除了用于复古游戏硬件复刻之外，也可作为嵌入式存储模块的外壳结构参考，应用在需要插拔式存储的工业控制设备上，其导向定位、卡扣连接、防滑设计的思路，都可以直接迁移到同类插拔式外设的结构设计中。设计过程中充分考虑了量产注塑的工艺要求，所有拔模方向均统一沿卡带插拔方向设置，拔模斜度设置为1度，无需额外做侧向抽芯结构，可简化模具结构，降低量产成本，同时壳体表面没有复杂的曲面纹理，采用普通晒纹处理即可满足外观要求，进一步控制生产制造成本。
