带人工操作工位的立式移印设备结构

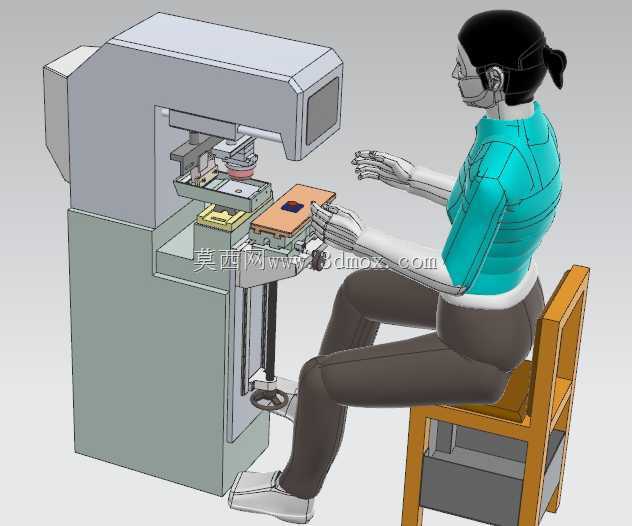

　　这套移印设备的三维结构，核心面向小尺寸工件的表面图案、标识印刷工序，常见于3C电子零配件、小型塑胶件、五金小饰件的生产车间工位，适配中小批量多品种的柔性生产场景，区别于全自动连线的高速印刷设备，该结构保留了人工上下料的操作位，兼顾了换型便捷性与设备投入成本的平衡，适合初创加工车间、多品种小批量的订单生产需求。从结构布局来看，设备采用立式落地架构，机身主体分为下部的支撑柜体、中部的印刷执行工位、上部的印刷头驱动模组三个核心区段，下部柜体预留了电气元件、气动控制元件的安装空间，柜体底部预留了可调脚杯的安装位，可适配车间不平整地面的调平需求，安装时设备后侧需要预留至少150mm的走线与维护空间，

　　操作侧预留不小于800mm的操作人员活动空间，匹配标准工业座椅的摆放与操作人员的腿部活动范围。中部操作工位设置了可定位的工件放置台，台面上预留了工装夹具的安装孔位，可根据不同工件的外形快速更换定制工装，实现不同规格工件的快速换型；印刷头模组采用横向滑移配合竖向压印的运动逻辑，胶头的行程、压印压力可通过气动回路的调压阀进行适配调整，油盅（或油盘）的位置与印刷头的对位精度可通过侧边的微调螺钉进行校准，保证印刷图案的位置偏差控制在±0.1mm以内，满足常规工业产品的标识印刷精度要求。设计过程中充分考虑了人工操作的人机工程学要求，操作台面的高度设置在坐姿操作人员的手肘舒适作业区间，

　　工件放置位距离操作侧边缘的距离控制在人手自然伸展即可触及的范围，避免操作人员长时间作业产生过度疲劳；设备的操作触发按键设置在工位侧方的安全位置，采用双手触发的逻辑预留了安全设计接口，可额外加装安全光栅等防护元件，避免压印动作过程中操作人员手部误入工作区产生安全隐患。从结构细节来看，机身框架采用钣金折弯焊接的整体结构，保证设备运行过程中的结构刚性，减少印刷头动作时的机身晃动，保障印刷图案的清晰度；各运动轴的导向部位采用直线导轨配合滑动轴承的结构，保证往复运动的精度保持性，长期运行也不会出现明显的位置偏移；气动回路的走线、电气线路的排布均预留了走线槽位置，避免线路外露影响操作或产生安全隐患。该设备的印刷工位可适配不同硬度的移印胶头，

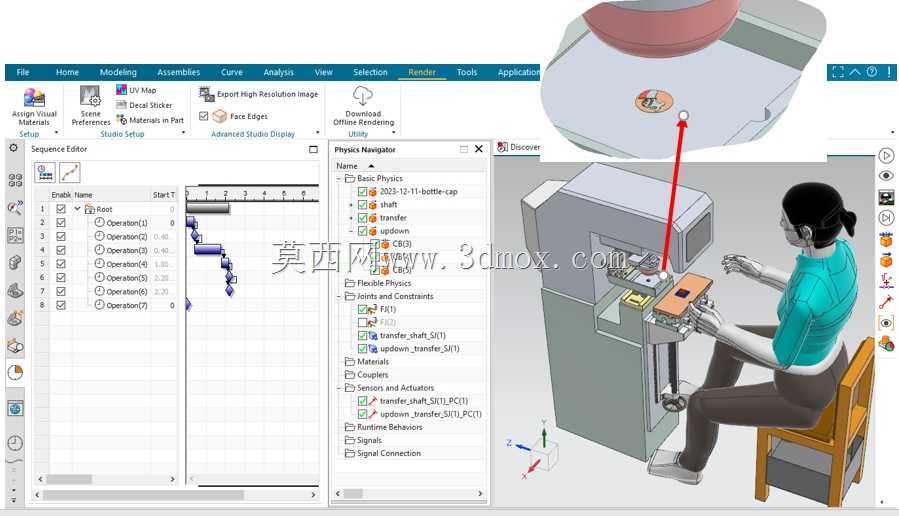

　　针对平面、微弧面的工件表面都能实现良好的油墨转印，换产时仅需更换对应图案的钢版、适配的胶头以及对应工装，即可快速切换生产品种，单批次换型时间可控制在15分钟以内，非常适配多品种小批量的加工场景。不同于大型全自动印刷设备的复杂连线设计，该结构的设备占地面积仅为0.8平方米左右，对车间场地的要求极低，不需要专门的设备基础，普通硬化车间地面即可放置使用，接入0.5-0.7MPa的压缩气源与常规220V交流电源即可运行，不需要额外的动力配套，适合小型加工户、车间零散工序的补位配置。在结构建模过程中，所有运动部件均做了干涉检查，模拟了印刷头下压、横向移行的全行程动作，验证了各部件之间的运动间隙，同时匹配了标准人体坐姿模型验证操作空间的合理性，确保操作人员在正常坐姿作业时，手部取放工件、触发操作的动作都处于舒适无阻碍的区间，设备的维护点位均设置在可快速触及的位置，日常的胶头清洁、钢版维护、油盅补墨等操作都不需要拆解设备主体外壳，降低了日常维护的操作难度。
