FRC2024赛事竞技机器人底盘倾斜机构

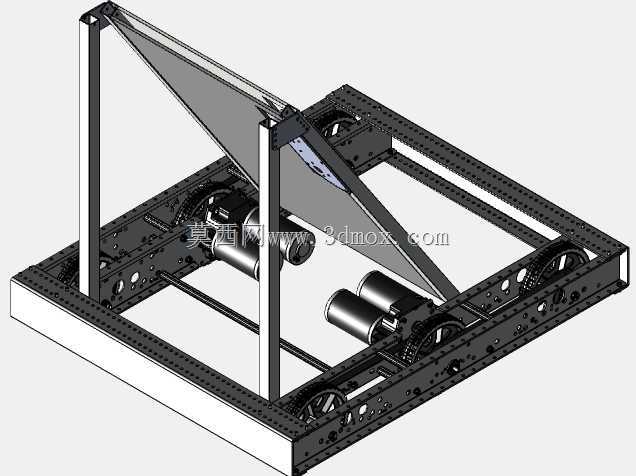

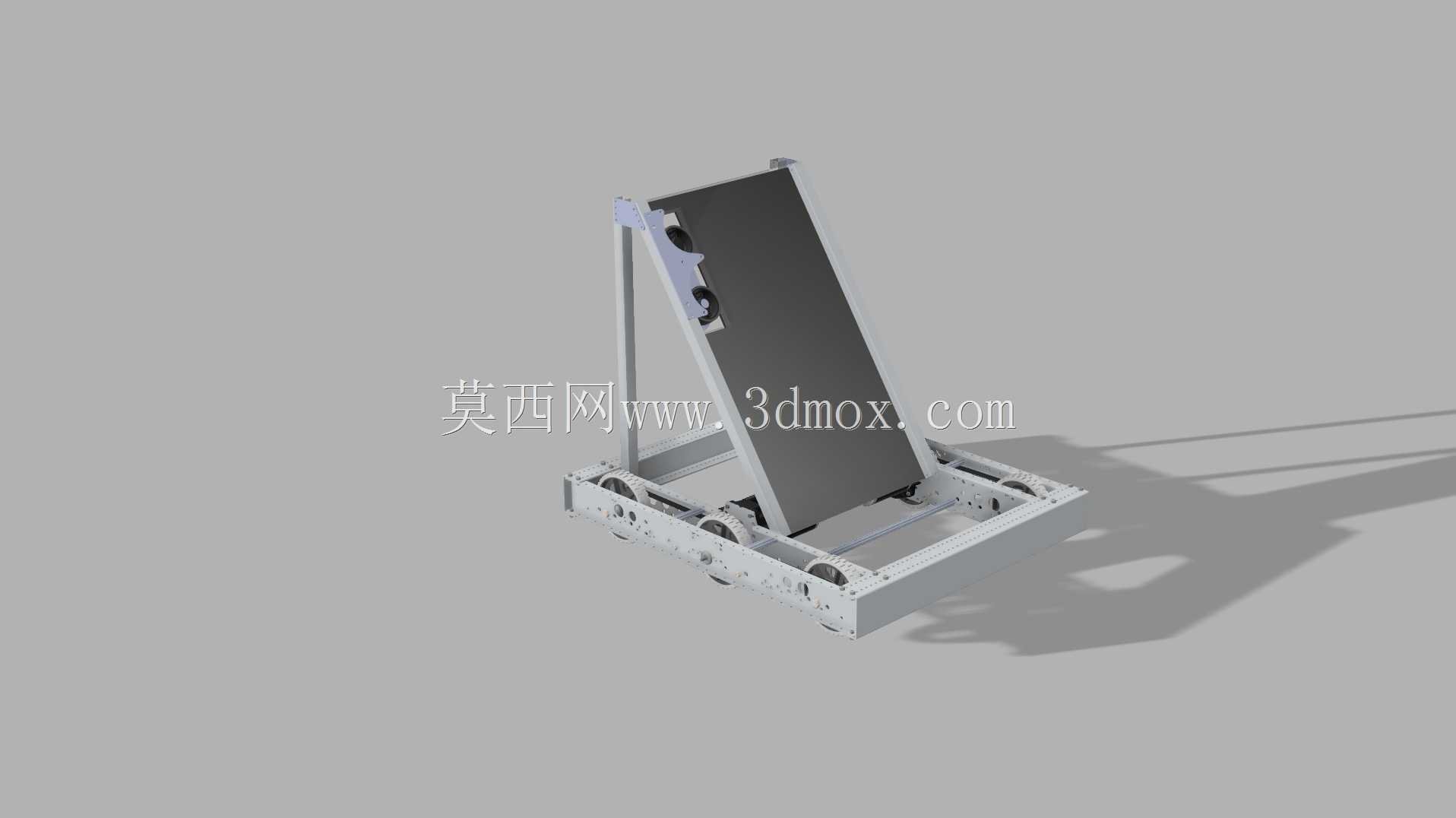

　　这套结构是面向青少年机器人竞赛场景开发的竞技类移动载具核心承载结构，整体采用框架式铝型材拼接作为主体承载基底，底部行走轮组采用对称式布局，兼顾场地内高速移动的稳定性与急停转向的抗倾覆能力。倾斜承载面板通过双侧铰接支座与底盘框架连接，铰接点位置经过重心配平核算，确保面板在0到60度倾角调节范围内，整体设备重心始终落在轮组支撑多边形内部，避免急加速、急转向过程中出现侧翻风险。

　　从实际赛事应用场景来看，该结构主要承担竞赛过程中特定任务的执行载体功能，倾斜面板可根据任务需求搭载不同的功能执行组件，比如赛事要求的物料拾取、投射装置，或是场地元素交互的执行机构，面板的倾角调节范围完全匹配2024赛季FRC赛事的任务高度要求，无需额外增设多级升降结构即可完成不同高度的场地元素交互动作。底盘框架的型材拼接位置全部采用标准紧固件连接，所有安装孔位均预留通用安装槽，可根据不同参赛队伍的功能组件布局需求灵活调整安装位置，不需要对主体框架进行二次切割或焊接加工，大幅降低参赛队伍的结构改制成本与加工周期。

　　设计过程中优先考虑了赛事场景下的抗冲击性能，底盘框架的边角位置全部做了圆弧过渡处理，避免场地对抗过程中尖锐边角与其他参赛机器人、场地围挡发生碰撞时出现结构卡滞或型材变形。轮组安装座采用加厚角件与底盘主梁连接，可承受赛事过程中最高1.5m/s速度下的正面碰撞冲击，不会出现轮组偏移、传动失效的问题。倾斜面板的背部设置有可调节的支撑限位结构，可根据搭载组件的重量调整支撑阻尼，确保面板调整到目标倾角后不会因为搭载负载的重量出现自行滑落，同时支撑结构采用快拆式设计，赛事间隙可快速更换不同阻尼规格的支撑件，适配不同重量的功能组件搭载需求。

　　从安装边界尺寸来看，整体底盘外轮廓尺寸完全符合FRC赛事的起始区尺寸限制，所有突出结构均未超出赛事规则限定的外廓边界，参赛队伍进场前不需要额外进行尺寸裁切即可通过赛事检录。底盘底部预留了标准的电池安装位与控制元件安装腔，所有电气元件的走线槽全部集成在框架型材的凹槽内部，避免走线外露在移动过程中被场地元素勾挂造成线路断裂。倾斜面板的表面预留了密集的通用安装孔矩阵，孔位间距采用行业通用的英寸制标准，可直接适配市面常见的FRC赛事标准功能组件，不需要额外加工转接板即可完成组件固定。

　　结构的铰接部位采用自润滑衬套作为转动副，不需要频繁加注润滑脂即可保证整个赛事周期内的转动顺畅，衬套采用耐磨工程塑料材质，在场地多粉尘的使用环境下也不会出现卡滞或磨损过快的问题。底盘框架的底部距离地面的高度经过反复调试，既保证了跨越场地内常见凸起障碍的通过性，又尽可能降低整体重心高度，提升高速移动过程中的稳定性。轮组的布局采用四轮差速驱动形式，每个驱动轮都独立连接驱动电机，可实现原地转向功能，在狭小的赛事场地内具备极佳的机动灵活性，能够快速完成路线调整与任务点位对位。

　　整套结构的受力传递路径经过优化，倾斜面板承受的负载通过双侧铰接支座直接传递到底盘的两根纵向主梁上，不会出现局部应力集中导致的框架变形，所有受力连接点的紧固件规格都经过受力核算，确保在最大负载工况下紧固件的剪切应力、拉应力都在材料许用应力范围内，不会出现赛事过程中紧固件断裂的故障。面板倾斜角度的调节可通过手动锁止结构快速固定，锁止结构的操作位置设置在底盘侧方，参赛队员在赛事过程中可快速完成角度调整，不需要借助额外工具即可完成操作，适配赛事过程中快速调整战术的需求。
