机械键盘凯华Kailh热插拔插座结构

　　这款接插件主要应用在客制化机械键盘、量产可换轴机械键盘的PCB板载连接场景，核心作用是实现机械轴体与键盘主控电路板之间的免焊可拆卸电气连接，替代传统轴体直接焊装在PCB上的装配方案，解决普通焊装轴体拆换难度大、易损伤PCB焊盘、普通用户无法自主更换轴体的痛点。日常使用中，用户无需借助电烙铁、吸锡器等焊接工具，仅需徒手即可完成轴体的拔插更换，既满足普通玩家更换不同手感轴体的个性化需求，也能在轴体出现双击、触发失灵等故障时快速替换故障轴体，降低键盘的维修门槛与维护成本，同时在键盘生产装配环节，也能减少波峰焊、手工补焊的工序占比，降低焊接不良导致的PCB报废率，提升产线装配的灵活度。

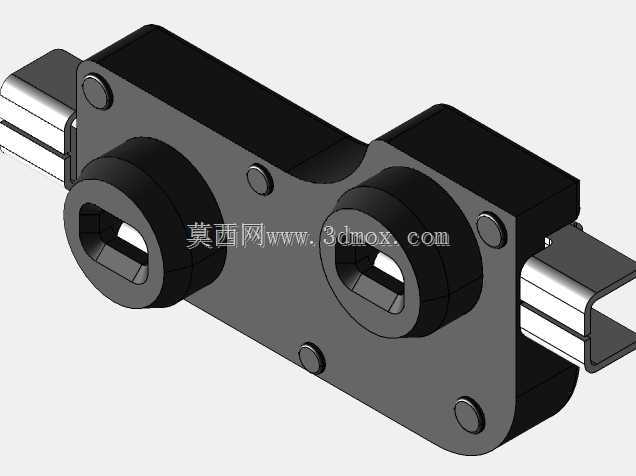

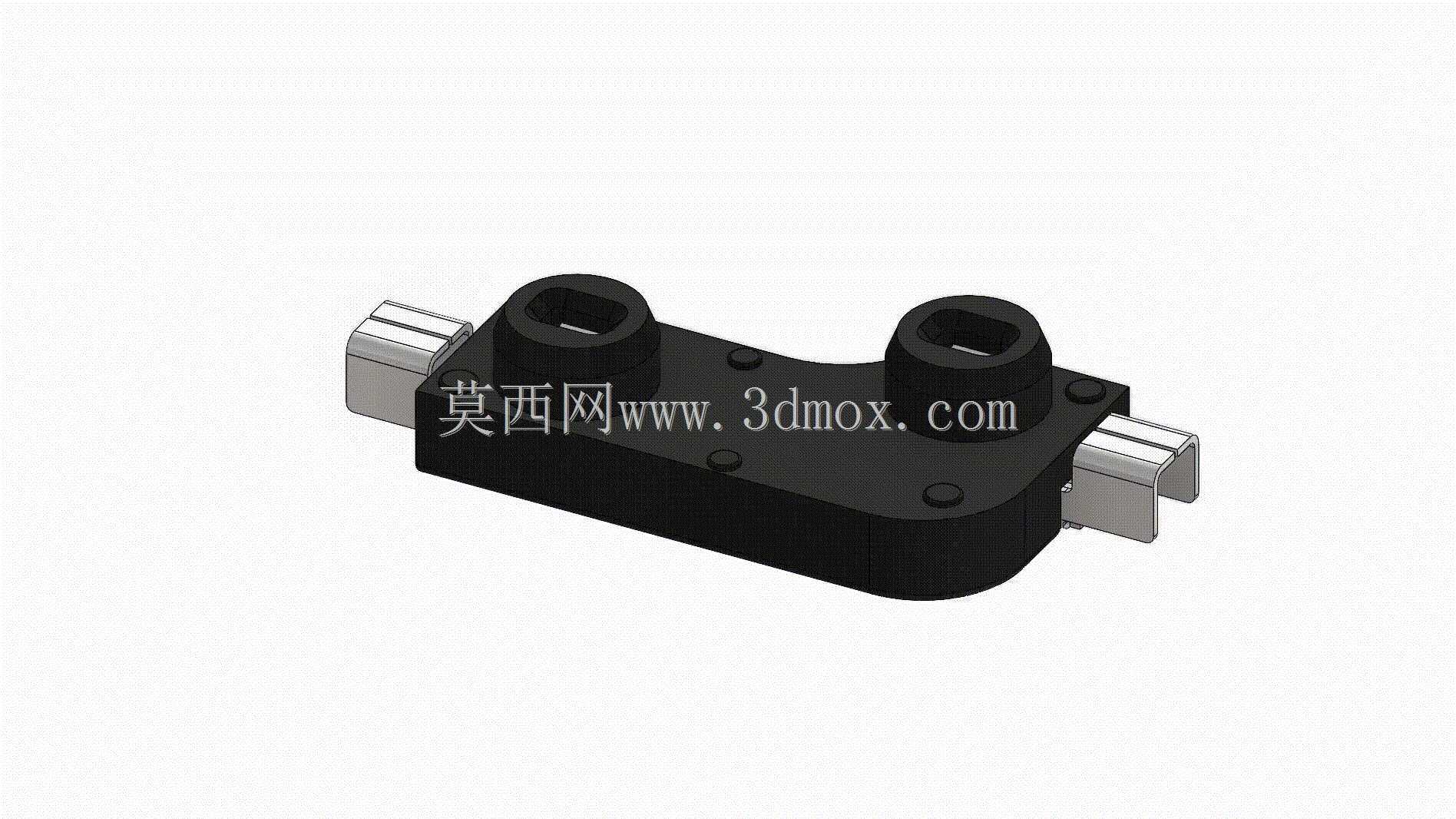

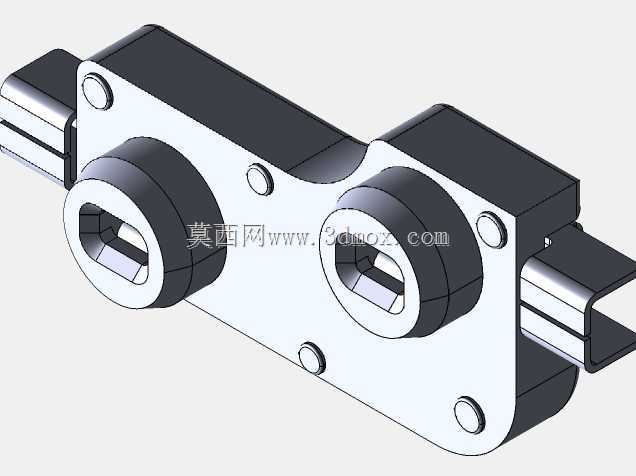

　　从结构设计逻辑来看，这款插座采用双侧弹性接触臂加定位卡扣的组合结构，主体基座采用耐高温绝缘工程塑料注塑成型，接触端子采用高弹性铜合金基材冲压成型，表面做镀镍加镀金处理，兼顾接触导通可靠性与抗磨损、抗氧化性能。插座整体为适配常规十字轴机械轴的针脚间距设计，两个插接孔位分别对应轴体的两个信号引脚，孔位内部的弹性接触臂在轴体引脚插入时会产生持续的抱紧力，保证引脚与端子之间的接触电阻稳定在极低水平，避免长期使用后出现接触不良、触发延迟等问题。基座两侧的金属固定插脚为压装设计，装配时穿过PCB对应的定位孔后做压铆固定，将整个插座牢牢锁附在PCB表面，抵消轴体反复拔插过程中产生的轴向推力与侧向扭力，避免插座在多次拔插后出现松脱、移位的问题，基座表面的圆形凸点与定位柱则对应PCB上的定位孔，在SMT或者压装工序中起到预定位作用，防止装配过程中插座出现偏斜，保证轴体安装后位置度符合设计要求。

　　从安装边界与尺寸适配角度来说，这款插座的整体外形为长条形不规则结构，两个插接孔位的中心距完全匹配标准机械轴的引脚间距，整体高度控制在常规键盘PCB与定位板之间的预留间隙范围内，不会出现安装后顶到定位板、或者轴体插装不到位的问题。两侧固定插脚的间距、直径均适配常规1.6mm厚度键盘PCB的安装孔规格，压装后插脚底部与PCB背面齐平，不会突出PCB表面影响底壳装配。接触端子的焊盘设计兼容SMT回流焊工艺与手工焊接工艺，生产端可根据自身产线的工艺条件选择对应的装配方式，弹性接触臂的插拔寿命经过结构优化，可承受数百次的反复轴体拔插而不出现弹性衰减、接触力不足的问题，完全覆盖普通用户整个键盘使用周期内的换轴需求。在实际选型应用中，设计人员需要注意在PCB布局时，插座周边预留足够的拔插操作空间，避免周边布置的过高元器件干涉轴体拔插动作，同时定位板的轴体开孔需要与插座孔位保持足够的同轴度，避免轴体插入时出现引脚偏斜顶弯接触端子的问题。
