机加工用螺杆传动台式夹紧虎钳结构

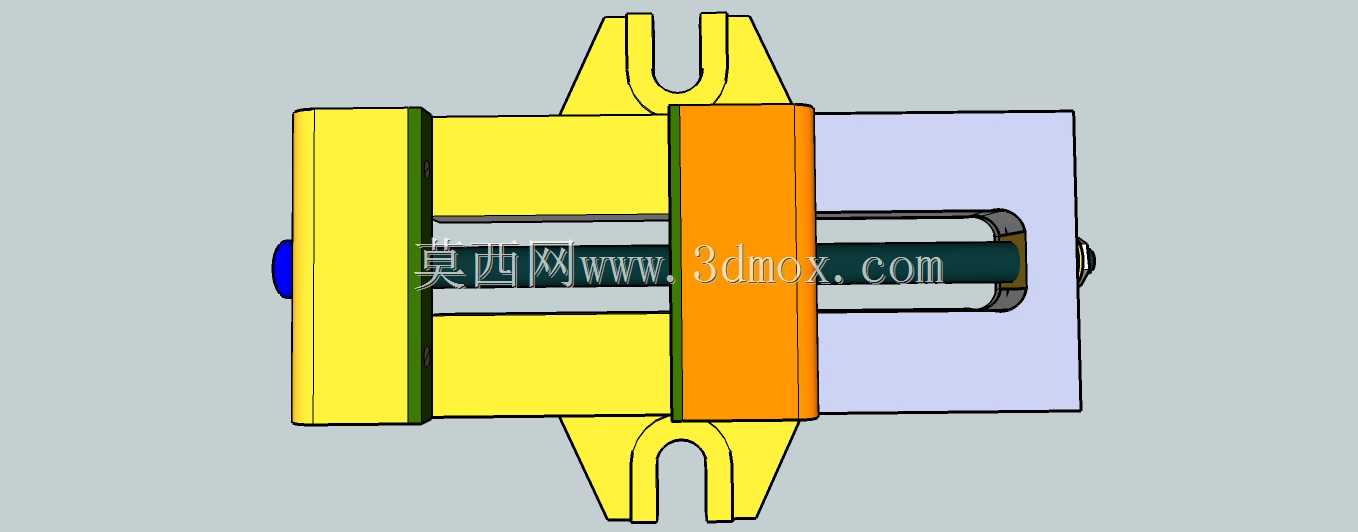

　　这款虎钳的结构设计完全围绕机加工、钳工实操的装夹需求展开，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹紧的核心作用，不管是小型金属零件的钻孔、锉削、打磨工序，还是小批量异形件的划线、修配作业，都能提供稳定的夹持力，避免加工过程中工件移位导致的尺寸超差、加工报废问题。从结构逻辑来看，整体采用对称式框架布局，固定钳身与活动钳身的导向配合面做了等宽设计，配合中部的梯形传动螺杆实现钳口的开合调节，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，不需要额外加装锁止结构就能维持足够的夹持力矩，螺杆端部的旋转驱动端做了适配手柄的连接结构，操作时只需要转动手柄就能带动活动钳身沿导向方向平移，开合行程覆盖常规小型零件的装夹尺寸范围，

　　能满足绝大多数工位上的小尺寸工件装夹需求。外形与安装边界的设计充分考虑了工位适配性，整体采用方正的轮廓布局，底部的两个安装支耳带有对称的安装槽孔，可以直接通过T型螺栓或者压紧螺栓固定在机床工作台、钳工台的台面上，安装孔的间距匹配常规小型机加工设备的工作台T型槽间距，不需要额外制作过渡转接板就能完成安装固定，整体安装后的突出高度控制在合理范围，不会和钻床主轴、铣床刀具的运动行程产生干涉。钳身的导向结构做了加宽处理，活动钳身平移过程中不会出现偏摆，钳口的夹持面做了平直度公差控制，夹紧工件时可以保证两个钳口面完全平行，避免装夹时工件出现倾斜，针对需要装夹异形工件的场景，钳口位置预留了可拆卸更换的接口，可以根据加工需求更换带V型槽、

　　软质钳口等不同类型的钳口配件，拓展装夹适配范围。传动螺杆的布置在钳身中心位置，夹紧时的作用力沿钳身中心轴线传递，不会出现偏载力矩，长期使用也不容易出现钳身变形、螺杆弯曲的问题，固定钳身和活动钳身的壁厚做了等强度设计，在保证整体刚性足够承受夹紧力和加工切削力的前提下，尽可能控制整体重量，方便工位之间的转移搬运，日常维护时只需要定期在螺杆传动部位、导向配合面加注润滑脂，就能保证开合动作顺畅，延长整体使用寿命。
