大口径阀门配套电动执行机构结构设计

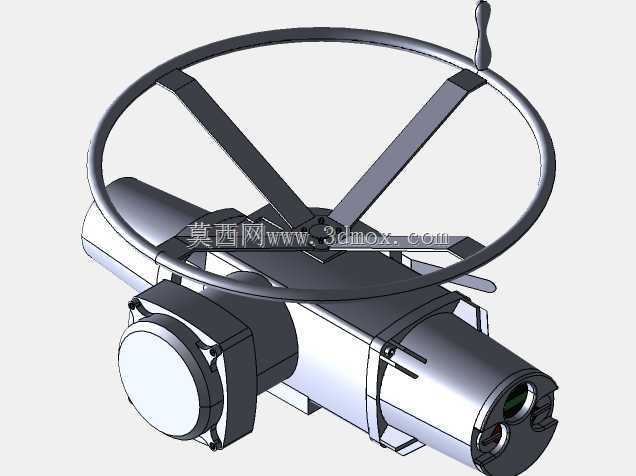

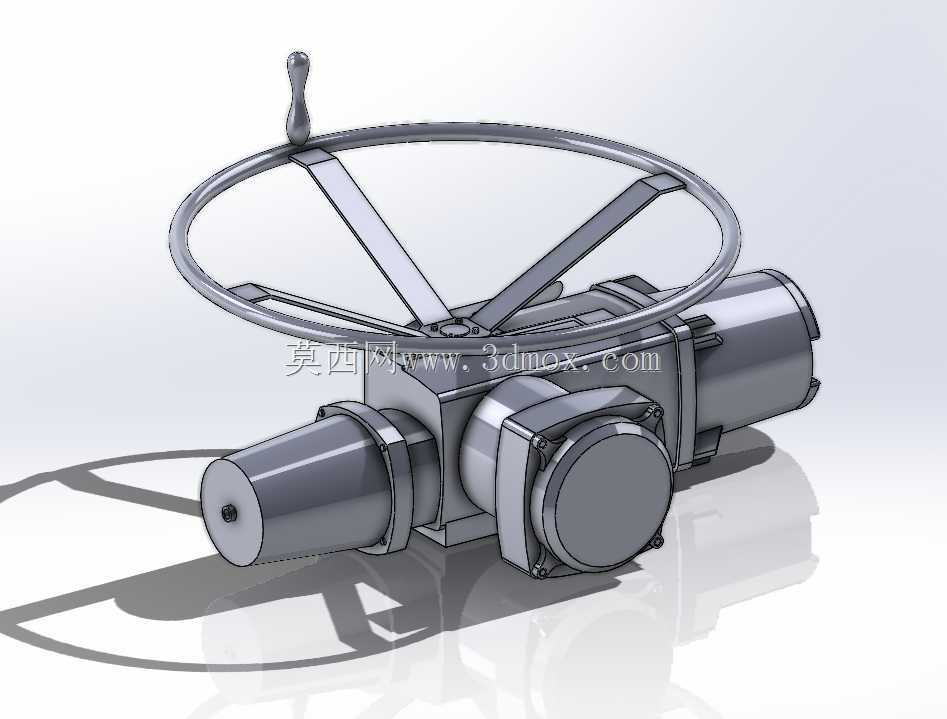

　　在电力、石化、市政供排水这类流程工业场景里，大口径工艺管线的阀门操作一直是现场运维的核心痛点——手动操作大扭矩阀门不仅耗时耗力，遇到高温、高压、有毒介质的管段，人工近距离操作还存在不小的安全隐患，带手轮冗余设计的电动阀门执行器，就是为解决这类场景需求开发的阀控核心部件。这款执行器的设计首先考虑了工况适配性，顶部保留的大直径操作手轮并非冗余结构，而是在电控系统失电、现场调试、紧急故障处置时的手动操作接口，手轮的辐条采用三筋对称布局，操作时受力均匀，不会出现偏载卡涩，手轮顶端的操作柄做了圆弧过渡处理，戴劳保手套操作时也不会硌手，符合现场作业的人机工程要求。从结构布局来看，执行器采用同轴式传动布局，

　　动力输出端与阀门阀杆的连接轴做了内孔键槽设计，可适配不同规格的阀杆方头或圆头带键连接，输出端的密封结构采用多层O型圈叠加密封，可满足户外露天安装的IP67防护等级要求，避免雨水、粉尘进入传动腔造成齿轮磨损。执行器的电控腔体与传动腔体做了物理分隔，中间用密封隔板隔开，接线端子布置在侧方的独立接线腔，现场布线时不用打开传动腔，既能避免安装时杂物落入传动机构，也能减少密封面拆装带来的防护性能下降。设计过程中，安装边界的考量是重点，执行器底部的法兰连接尺寸遵循通用阀门驱动装置的连接标准，法兰面的螺栓孔采用跨中布置，可直接匹配同扭矩等级的闸阀、截止阀、蝶阀的驱动法兰，不需要额外制作过渡连接盘，能大幅缩短现场安装的适配周期。

　　执行器的整体外形做了圆弧过渡处理，没有突出的尖锐棱角，既可以避免现场安装时磕碰伤人，也能减少户外安装时的积灰积水，外壳采用铸铝材质做喷塑处理，在沿海高盐雾、厂区高腐蚀的环境下也能保证足够的使用寿命。传动部分采用蜗轮蜗杆减速结构，既可以实现大减速比的扭矩放大，让小功率电机就能输出足够的阀杆操作扭矩，还具备反向自锁特性，阀门到位后不会因为介质压力反向推动阀杆移位，不需要额外加设锁止机构。手轮与电动传动链之间设置了自动离合器，电动操作时手轮会自动脱开，不会随电机转动伤人，手动操作时离合器自动接合，不需要额外扳动切换手柄，紧急工况下可以直接上手操作，省去了切换步骤的时间。执行器的输出扭矩覆盖范围适配DN200到DN600口径的金属密封阀门，

　　行程限位机构同时设置了机械限位与电气限位双重保护，电气限位到位后触发电机断电，机械限位作为最后一道保护，避免超行程损坏阀杆或阀门密封面。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，传动齿轮的齿面做了硬化处理的结构示意，轴承位的配合采用过渡配合，既保证传动同轴度，也方便后期运维时的部件拆卸更换。侧方的接线腔预留了足够的走线空间，可容纳动力电缆、控制电缆、信号反馈电缆的独立接线端子，支持远程开关量控制、4-20mA模拟量调节控制，可直接接入厂区的DCS控制系统，实现阀门的远程开度调节与状态反馈。考虑到现场安装的吊装需求，执行器壳体顶部预设了吊装螺孔，可直接安装吊环螺钉，不需要额外捆绑吊装，避免吊装过程中磕碰手轮或接线腔部件。输出轴的轴向窜动量控制在0.1mm以内，避免长期操作时的轴向窜动影响阀门密封面的贴合精度，手轮的操作力设计在单人150N以内即可实现满扭矩输出，即使是运维人员单人也能完成紧急工况下的阀门操作。
