CA6140车床通风防护网板结构设计

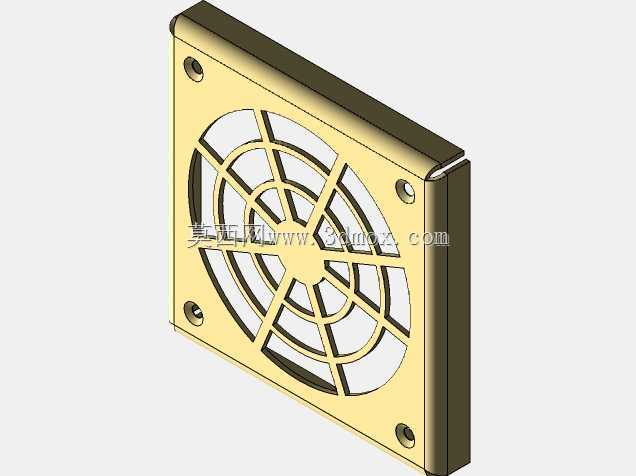

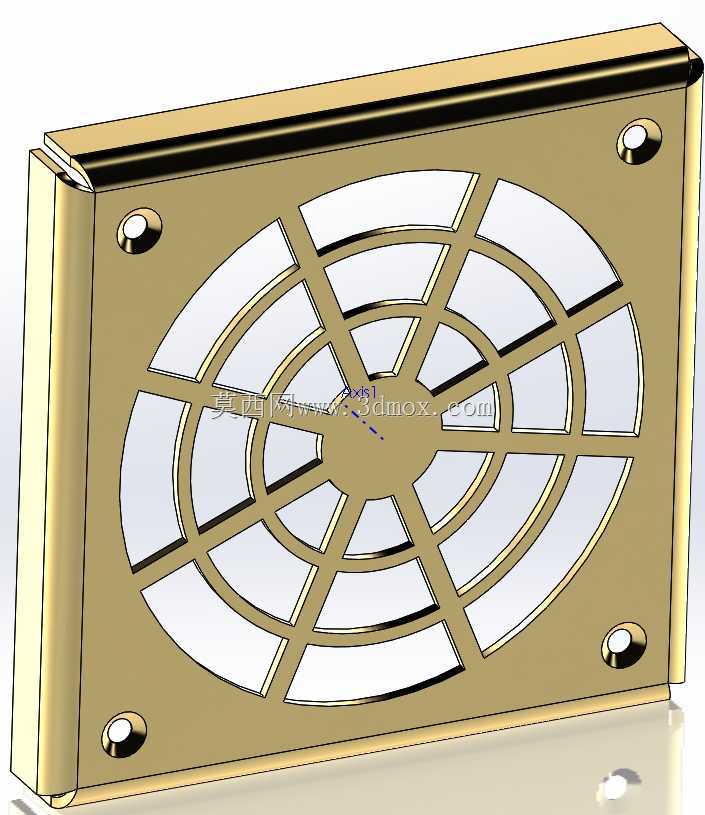

　　这款构件是CA6140普通车床电气控制舱侧部的通风防护网板，日常安装在车床床身靠近主轴箱下方的电气舱外侧盖板位置，核心作用是在保障舱内空气流通带走电气元件、制动电阻工作产生热量的同时，阻挡车间内的金属切屑、切削液飞溅、灰尘杂物进入舱内，避免线路短路、元件积热故障。从结构设计来看，整体采用矩形钣金平板构型，四个角位设置沉头安装孔，安装时可直接通过十字槽沉头螺钉固定在床身的预制安装凸台上，沉孔设计能保证螺钉头完全埋入板件表面，不会突出剐蹭操作人员的衣物或操作时的手部，也不会在板面积留切屑难以清理。板面的通风格栅采用放射状辐条搭配同心环形加强筋的布局，中心为实心定位圆台，从中心向外延伸出多根径向辐条，辐条之间通过三层同心环筋连接，

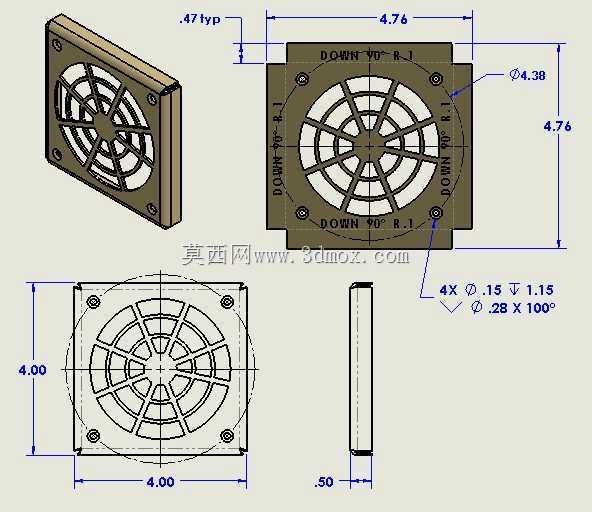

　　这种结构一方面能最大化镂空面积，保证通风散热的有效通流面积达到板面总面积的六成以上，满足舱内散热所需的空气交换量，另一方面环形筋与径向辐条形成的网格结构，能在板材厚度较薄的前提下大幅提升整体结构刚度，避免钣金件受车间内工件磕碰、切屑冲击出现凹陷变形，同时格栅的缝隙宽度控制在6mm以内，能有效阻挡长度8mm以上的带状切屑、崩碎的硬质合金碎块进入舱内，兼顾防护性能与通风效率。设计过程中首先要匹配CA6140车床对应安装位的边界尺寸，板件整体长宽尺寸完全贴合床身侧部的安装凹槽，安装后板件外表面与床身侧罩齐平，不会突出影响整体外观，也不会形成积屑的死角；四个安装孔的孔位公差控制在±0.1mm，保证和床身预制螺孔完全对位，

　　安装时无需额外扩孔调整。板件边缘采用折边压型处理，折边高度3mm，既可以消除钣金剪切后的锐边毛刺，避免安装维护时划伤操作人员，也能进一步提升板件边缘的结构强度，减少运输、安装过程中的边缘变形。从实际使用场景来看，车床在连续车削加工过程中，舱内的交流接触器、变压器、制动电阻等元件持续发热，依靠这个网板的通流通道，配合舱内的轴流风扇形成稳定的空气对流，能将舱内温度控制在电气元件允许的工作温度范围内，避免高温导致的元件老化加速、触点氧化接触不良等问题；同时在车削铸铁件、钢件时，飞溅的切屑、喷淋的切削液会被网板的格栅阻挡，顺着格栅的倾斜面滑落至床身的排屑槽内，不会进入电气舱堆积，日常清理时只需用毛刷顺着辐条方向清扫，

　　就能将附着在网板表面的切屑、灰尘清理干净，维护十分便捷。结构细节上，中心的实心圆台位置对应内部轴流风扇的安装中心，既可以作为网板加工时的定位基准，保证格栅加工的位置度，也能避免风扇转动时的气流在中心位置形成紊流，提升通风的顺畅度；每根辐条的截面采用轻微的拔模斜度，在钣金冲压或者激光切割加工时能减少毛刺残留，也能降低气流通过时的风阻，减少通风过程中的风噪。安装边界方面，板件背面距离内部电气元件的最小安全间隙为15mm，保证即使网板出现轻微变形也不会触碰内部带电元件，满足电气设备的安全防护间隙要求；沉头孔的沉头深度匹配M4沉头螺钉的头部尺寸，安装后螺钉头低于板面0.2mm左右，既保证固定牢靠，也不会出现螺钉突出的问题。
