弯管式带侧通接口法兰连接基座

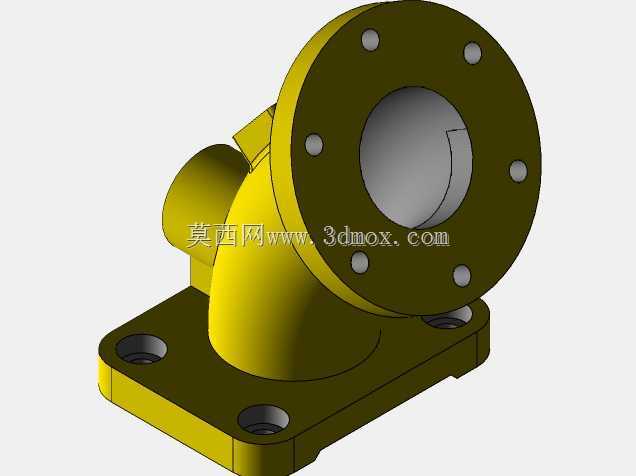

　　这类弯管式带侧通接口的法兰基座，在流体输送管路系统、小型设备气液回路布设场景中应用十分广泛，常见于机床润滑回路、小型化工试验装置管路、车间压缩空气分支管路等位置，核心作用是实现垂直方向管路的90度转向，同时在弯管段预留侧通接口，可接入压力表、泄压支路、传感器或者旁通管路，无需额外在管路上开孔焊接，减少管路泄漏点，提升回路集成度。从结构设计来看，底部采用方形安装法兰座，四个角预留沉头安装孔，安装时可通过内六角螺栓直接固定在设备安装面或者管路支架上，沉孔设计能够让螺栓头完全没入安装面，不会突出基座表面干涉后续管路布设，方形底座相比圆形底座在安装时抗扭转能力更强，在管路存在侧向应力的工况下，不容易出现固定螺栓松动移位的问题。

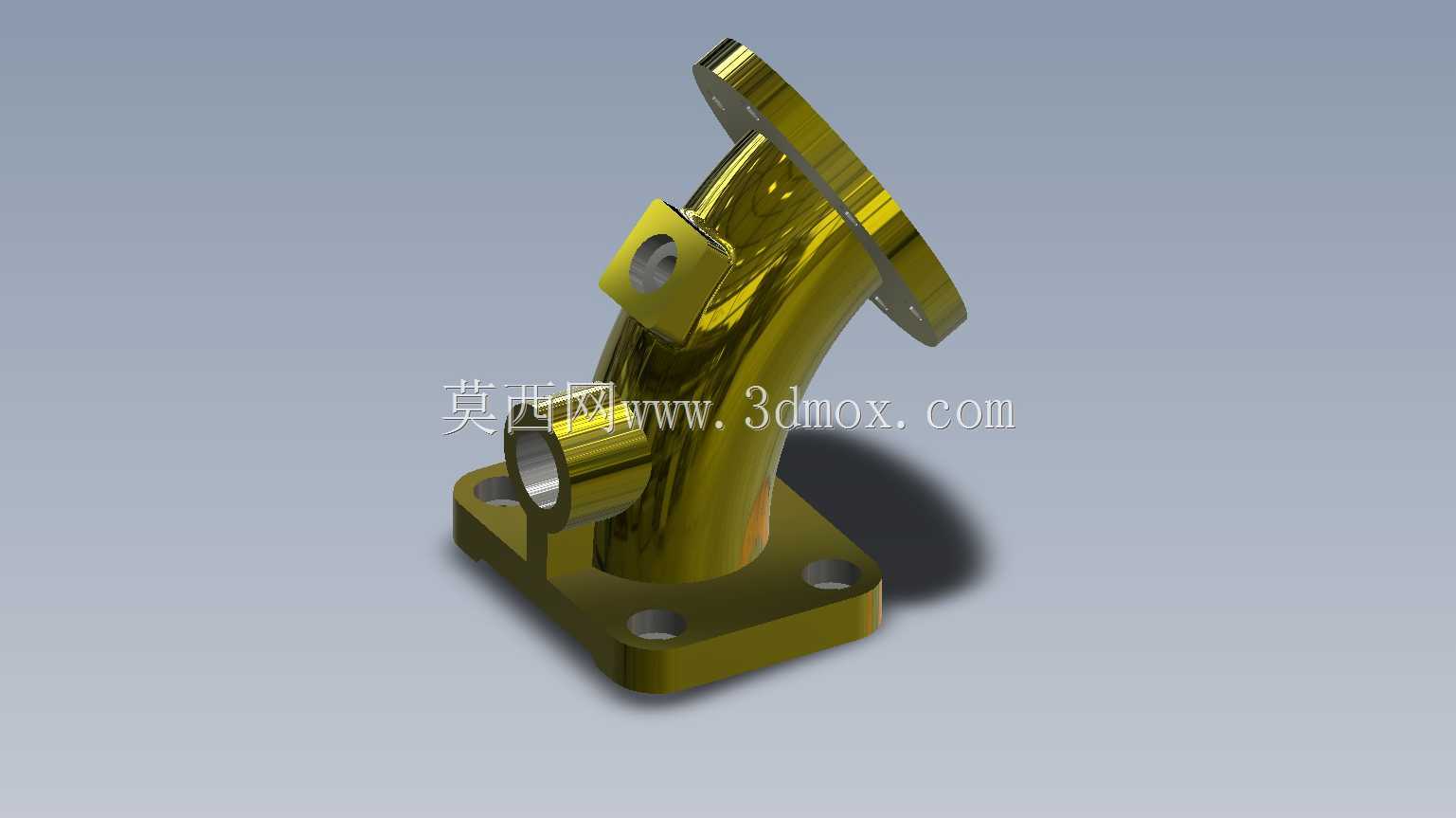

　　上部连接端同样采用圆形法兰结构，法兰端面预留密封槽，可适配O型密封圈或者平垫片，和上游管路法兰对接时能够保证端面密封性能，避免输送介质泄漏，法兰上的安装孔采用均匀圆周排布，能够适配同通径的标准法兰件，互换性较强。弯管主体采用等径圆弧过渡设计，相比直角弯折的管路结构，圆弧过渡能够大幅降低流体在转向位置的阻力，减少介质输送过程中的压损，同时避免直角位置长期受介质冲刷出现磨损减薄的问题，延长构件使用寿命。侧通接口设置在弯管的外侧弧面位置，接口采用内螺纹或者快插接头适配结构，可直接拧入标准接头，不需要额外加工转接结构，接口位置的壁厚做了局部加厚处理，避免在接入接头时因为螺纹攻丝导致管壁强度不足，同时也能承受支路管路带来的侧向载荷。

　　建模过程中首先确定底部安装面的基准，先绘制方形底座的草图，标注四个安装孔的中心距、沉孔深度与孔径，保证安装尺寸符合通用安装标准，之后确定上下两个法兰端面的中心距与弯管曲率半径，曲率半径设置为管径的1.5倍，兼顾空间占用与流体通过性能，弯管段采用扫描特征生成，之后在侧通位置绘制凸台，做局部加厚处理后切除出接口内孔，再分别对上下法兰的密封槽、安装孔进行特征切除，最后对所有锐边做倒圆角处理，避免安装时划伤操作人员，同时减少应力集中位置。安装边界方面，底部方形座的安装孔中心距需要和安装面的预留螺孔位置完全匹配，安装时底座与安装面之间可加装薄橡胶垫，抵消安装面的平面度误差，上部法兰对接时需要保证密封件完全落入密封槽内，螺栓采用对角拧紧的方式，

　　避免法兰面受力不均出现密封泄漏，侧通接口接入支路元件时，需要控制拧紧力矩，避免力矩过大导致接口处开裂。这类构件在实际使用中，需要根据输送介质的类型选择对应材质，常规压缩空气、润滑管路可采用碳钢镀锌或者铝合金材质，腐蚀性介质场景则需要采用不锈钢或者工程塑料材质，建模时可通过修改材质参数直接适配不同工况的渲染与工程图输出需求，结构上的各个安装尺寸都预留了标准件适配余量，不需要二次修改就可以直接用于工程出图或者3D打印样件验证。
