CA6140车床用外螺纹球形接头杆端结构

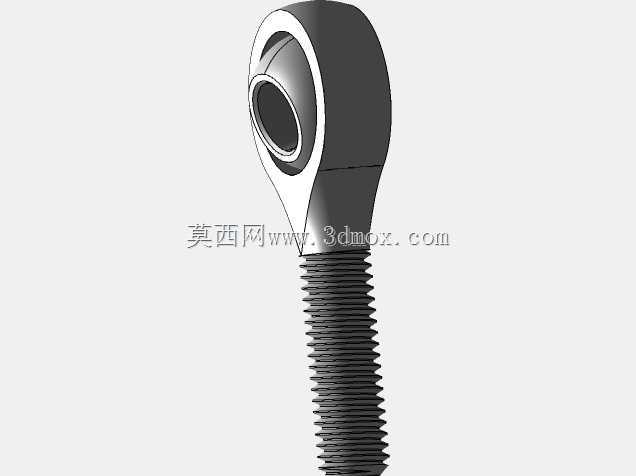

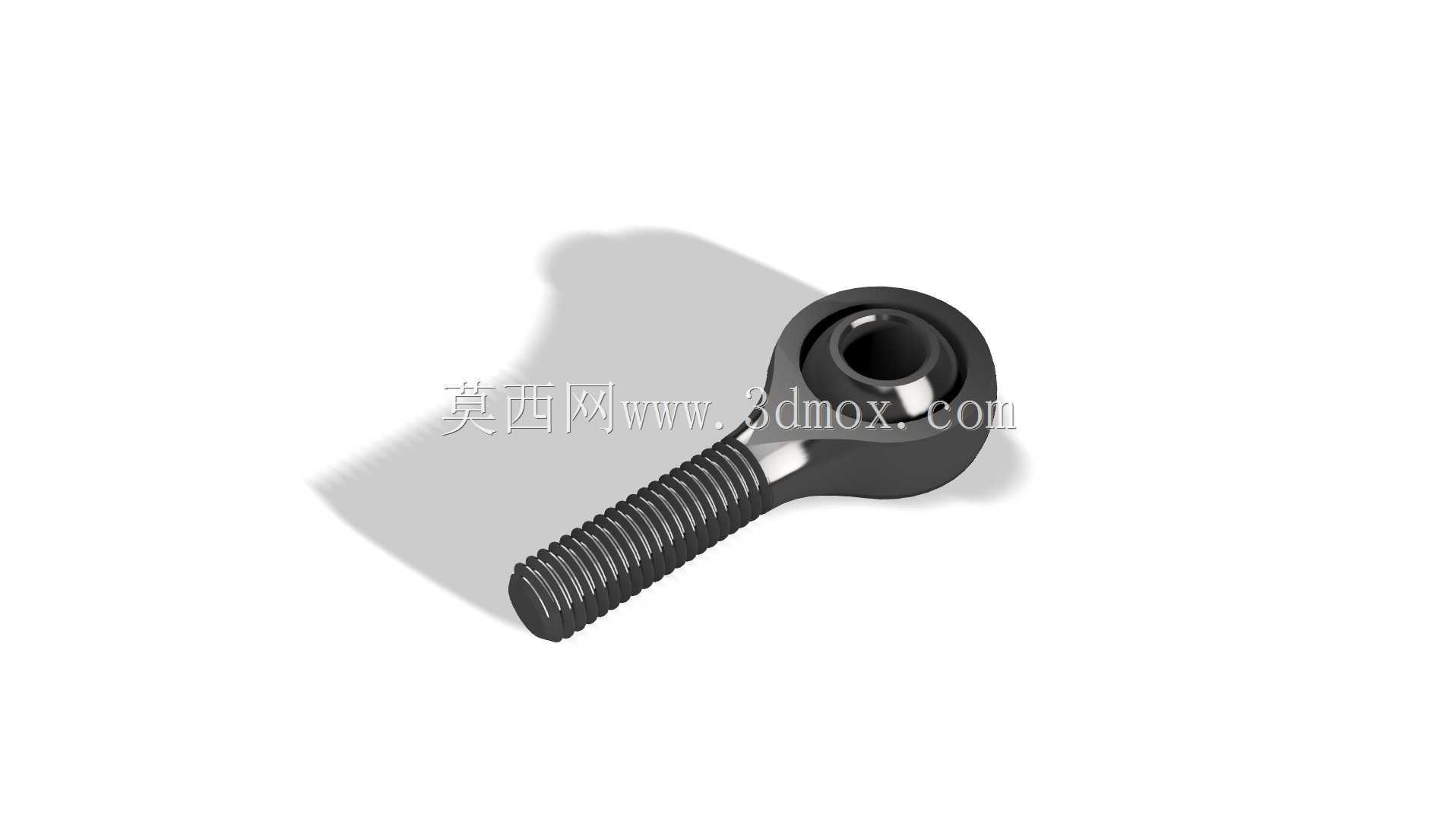

　　在普通卧式车床的进给传动、操作机构联动、防护门开合联动等需要小角度摆动、偏斜补偿的连接位置，这类带外螺纹杆端的球形接头是应用频次极高的铰接连接件，尤其在CA6140这类经典通用车床的操作连杆系统中，该类零件承担着传递操作力、补偿装配同轴度误差、适应机构运动过程中角度偏移的核心作用。从结构设计逻辑来看，该零件采用杆端一体化的球头铰接结构，一端为标准外螺纹连接段，可直接拧入对应连杆的内螺纹孔完成刚性轴向固定，无需额外配置连接套或锁紧螺母即可实现可靠的轴向定位，螺纹段的长度设计充分考虑了不同安装场景下的调节余量，可适配不同厚度的连杆安装端面，安装时可通过螺纹旋入深度微调连杆的总工作长度，补偿机构装配过程中的累计尺寸误差。

　　另一端为内嵌球铰的环套结构，球头与环套之间采用小间隙配合，可实现绕球心任意方向±6°范围内的角度摆动，能够有效抵消机构运动过程中因连杆加工误差、安装基面偏差、机架受力变形带来的附加径向力，避免连杆系统出现卡滞、别劲的问题，大幅降低操作机构的操作阻力，减少铰接位置的磨损速率。从外形尺寸与安装边界来看，该零件的环套外径、螺纹公称尺寸、总长度均匹配CA6140车床原有操作连杆的安装空间，安装时无需对原有连杆、安装支座进行二次加工即可直接替换原有磨损的铰接件，球铰环套的内孔尺寸与原有连接销轴为间隙配合，销轴穿入后可通过开口销完成轴向锁定，防止销轴在设备运行过程中脱出。在实际设备运行过程中，该类杆端球形接头除了应用在车床操作机构中，

　　也可广泛应用在各类需要小角度铰接的通用机械连杆系统中，比如自动化设备的门体联动机构、小型输送线的张紧调节连杆、工装夹具的压紧联动杆等场景，其核心优势在于将铰接功能与螺纹连接功能集成在单一零件上，减少了装配环节的零件数量，降低了铰接结构的整体占用空间，相比传统的销轴铰接结构，该类球头杆端的角度补偿能力更强，对安装精度的要求更低，在存在一定振动、安装基面存在轻微变形的工况下仍能保持顺畅的铰接动作，不会出现传统铰接结构容易出现的咬死、磨损过快问题。设计该类零件的三维模型时，需要重点关注球头与环套的配合间隙、螺纹段与环套的同轴度、球铰内孔的表面粗糙度要求，球头的球面轮廓度需要控制在合理公差范围内，避免球面轮廓偏差过大导致铰接动作卡滞，

　　螺纹段与环套的同轴度偏差过大会导致安装后连杆出现附加弯曲应力，加速零件的疲劳损坏。在建模过程中，需要准确还原外螺纹的牙型轮廓、环套的油槽结构、球头的锁紧缝隙细节，这些细节直接影响零件的实际装配效果与使用寿命，环套上的锁紧缝隙是用于安装时微调球铰预紧力的结构，建模时需要准确还原缝隙的宽度与位置，确保装配时可通过锁紧螺钉调整球铰的转动阻尼，适配不同操作力需求的应用场景。从材料选型角度来看，该类零件通常采用优质碳素结构钢锻造加工，球头表面进行淬火处理提升耐磨性能，环套部分保留一定韧性避免受冲击载荷时出现断裂，螺纹段的强度等级匹配普通连杆的受力需求，可承受常规操作机构的轴向拉力与压力，不会在正常操作过程中出现螺纹滑牙、杆部断裂的问题。在设备维护过程中，该类零件属于易损件，当球头与环套之间的间隙过大导致操作机构出现空程、晃动时，可直接整体替换该零件，无需对整个连杆总成进行更换，大幅降低设备的维护成本与停机时间。
