带旋钮100A蓄电池断路隔离开关结构

　　在车载电气系统、工程机械供电回路、改装房车配电、船舶低压供电场景中，蓄电池断路隔离开关是直接串接在蓄电池主供电回路的核心保护部件，承担着长期停放断电、检修隔离、过载应急切断的核心作用，避免车辆长期静置时暗电流持续消耗蓄电池电量，也能在电气回路出现短路、过载故障时快速切断主回路，防止线路过热引发起火风险，同时在设备检修、电气改装作业时，断开开关即可实现蓄电池与后端负载的物理隔离，保障作业人员操作安全，避免误触带电部件引发触电或短路烧蚀部件的问题。

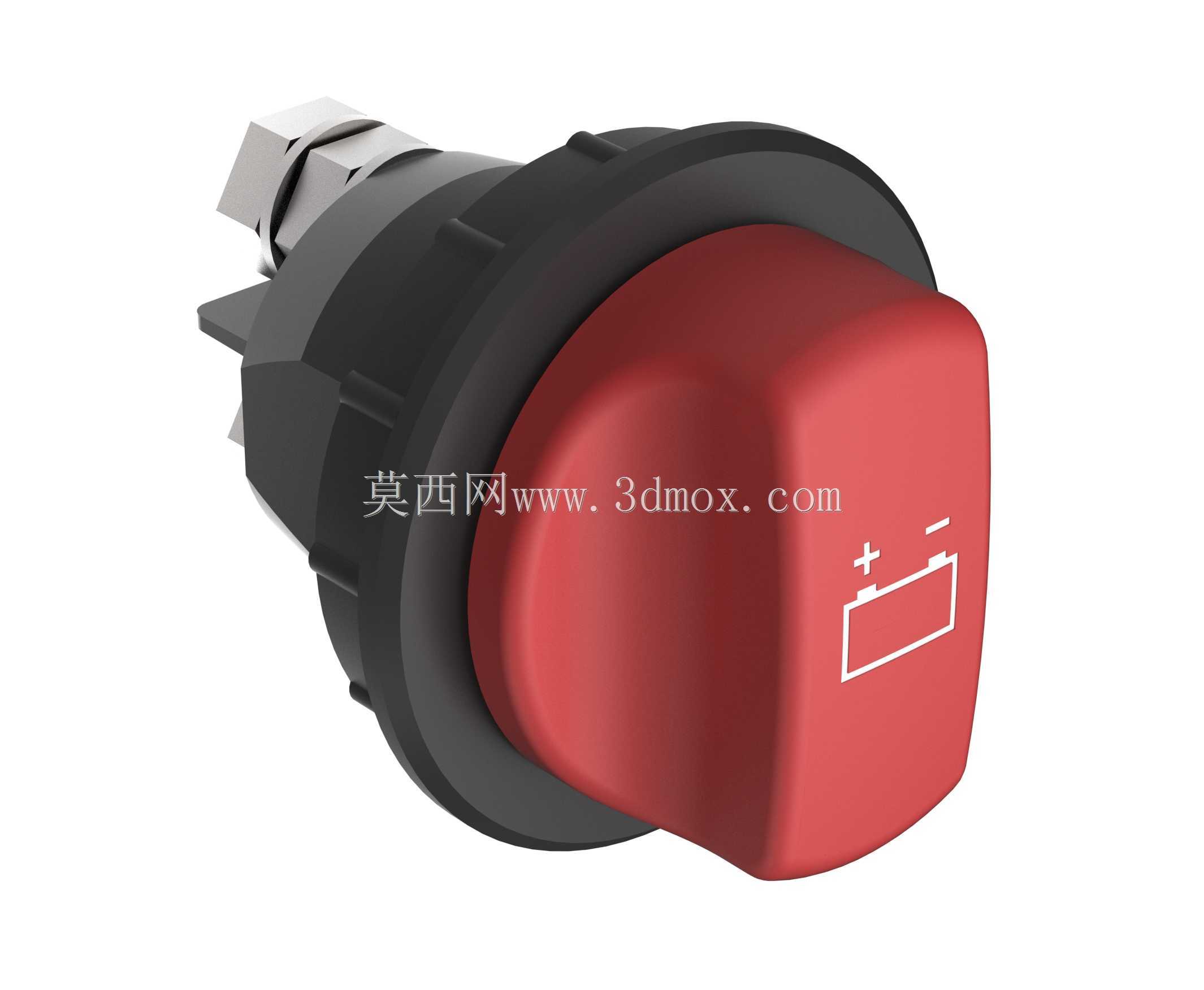

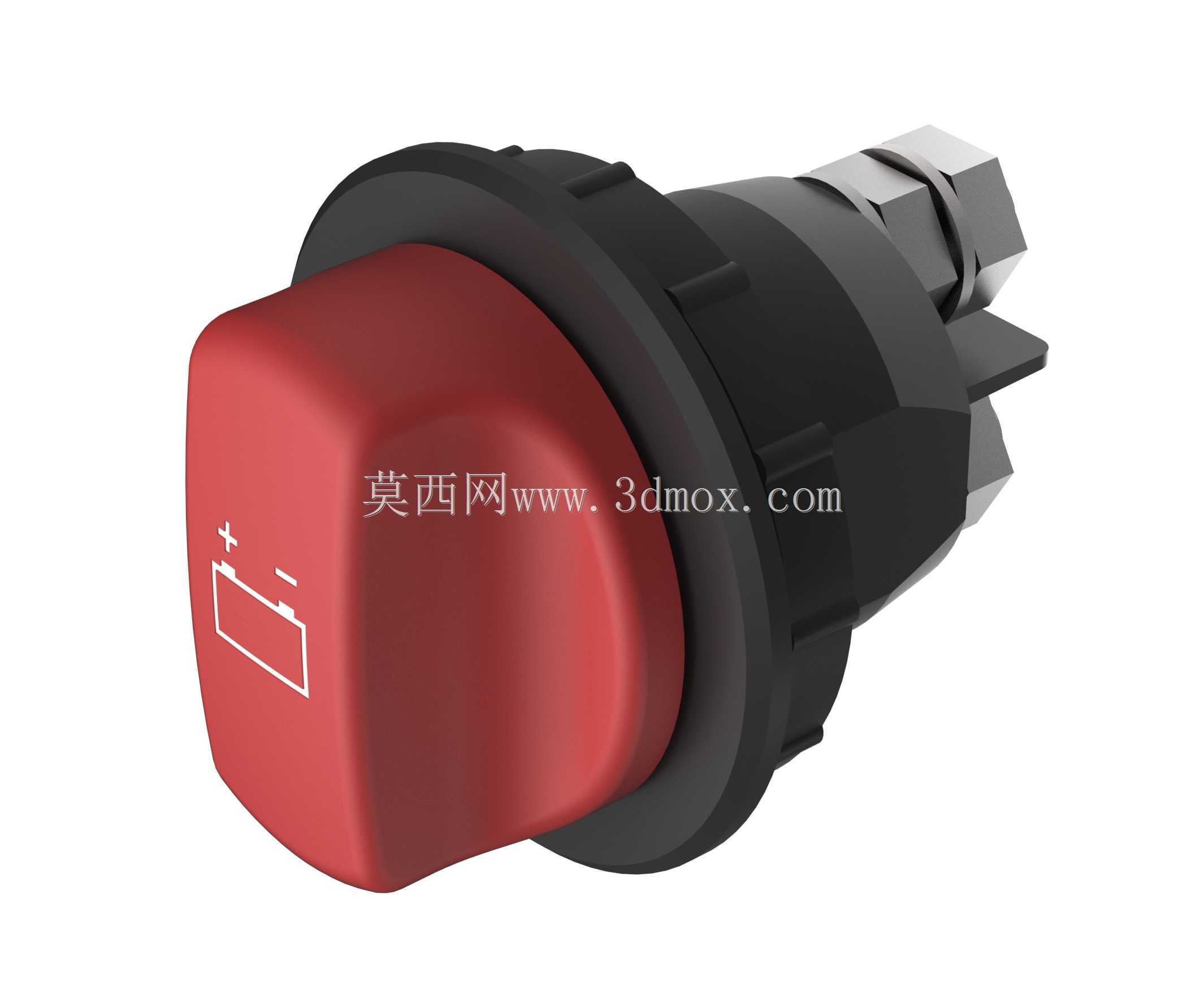

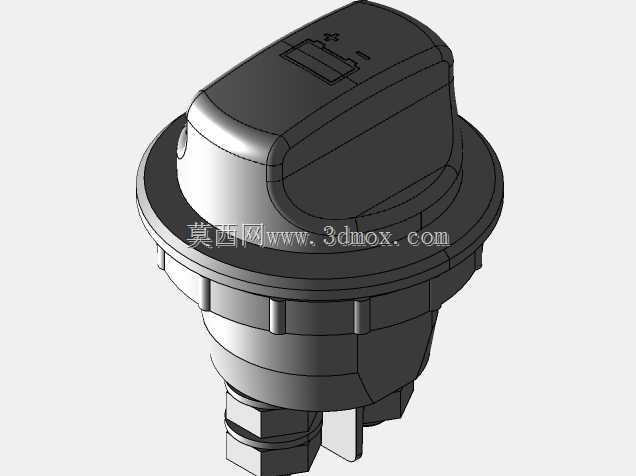

　　这款100A规格的旋钮式蓄电池断路开关，采用大电流接触结构设计，主回路接触件采用高导电率铜质基材，表面做镀锡防氧化处理，降低长期通流过程中的接触电阻，避免大电流工况下接触部位发热烧蚀，额定通流能力覆盖12V/24V低压直流系统下100A的持续载流需求，可满足乘用车、轻型工程机械、小型船舶、改装特种车辆的主电源通断使用要求。操作端采用大尺寸红色旋钮帽，旋钮表面做防滑纹理处理，旋钮表面模压蓄电池标识，操作人员可快速识别部件功能，即使佩戴劳保手套也能完成旋钮的旋转操作，旋转操作采用90度档位切换结构，开关通断位置有清晰的档位阻尼反馈，操作人员无需查看指示标识即可通过手感判断开关的通断状态，避免操作不到位导致的接触不良、虚接发热问题。

　　从结构设计层面来看，这款开关采用面板式安装结构，主体安装段设置外螺纹与锁紧六角螺母，可直接穿过设备面板、蓄电池支架预留的安装孔，通过背部锁紧螺母完成固定，安装孔直径适配常规车载电气开关的通用开孔尺寸，无需额外定制开孔即可完成替换安装。接线端采用螺栓式接线结构，接线端子适配大平方蓄电池连接线的线鼻压接结构，接线螺栓配备防松垫片与锁紧螺母，可在车辆行驶振动、工程机械作业颠簸的工况下保持接线部位的压紧力，避免长期振动导致接线松动、接触电阻增大的问题。开关主体的密封结构采用多道橡胶密封圈，可阻挡日常使用过程中的灰尘、溅水进入开关内部接触腔，适配车载、户外工程机械的复杂使用环境，延长开关的实际使用寿命。

　　开关的旋钮与主体基座之间采用耐磨工程塑料材质，基座部分采用高强度黑色绝缘工程塑料，具备优异的绝缘性能与机械强度，可承受安装过程中的锁紧力与日常操作的扭转力，不会出现基座开裂、绝缘失效的问题。红色旋钮部分采用耐候性工程塑料，可抵御户外紫外线照射、高低温环境变化带来的材质老化，长期使用不会出现旋钮脆裂、褪色、标识模糊的问题。开关内部的动接触片采用弹簧预紧结构，在开关处于导通位置时，弹簧持续提供接触压力，保证动、静接触片之间的紧密贴合，即使在振动工况下也不会出现瞬间断电、接触跳火的问题；当旋钮旋转至断开位置时，动接触片与静接触片之间保持足够的电气间隙，实现可靠的电气隔离，不会出现漏电、反向导通的问题。

　　在实际选型应用过程中，这类开关通常安装在靠近蓄电池正极出线端的位置，尽可能缩短蓄电池到开关之间的无保护线路长度，降低线路短路风险。安装时需要保证开关的安装平面平整，避免锁紧螺母受力不均导致基座变形，影响内部接触结构的动作行程。接线过程中需要保证线鼻与接线端子的接触面平整、无氧化层，锁紧时按照规定扭矩拧紧接线螺母，避免扭矩过大导致接线螺栓滑牙，或是扭矩过小导致接触电阻过大。日常使用过程中，旋转旋钮时无需施加过大的操作力，当感受到档位阻尼到位后即可停止施力，避免过度旋转损坏内部档位限位结构。对于长期在高湿度、高盐雾环境下使用的场景，可在接线部位涂抹绝缘导电脂，进一步提升接线部位的防氧化、防腐蚀能力，保障长期通流的稳定性。

　　从三维建模的角度来看，这类开关的建模需要重点关注安装螺纹的尺寸精度、旋钮旋转的行程边界、接线端子的安装空间预留，保证模型导入装配体后，可准确模拟开关的安装状态，检查安装面板开孔尺寸、接线端与周边部件的安全间隙，避免实际装配时出现开关与周边部件干涉、接线空间不足无法完成线鼻安装的问题。同时建模过程中需要还原旋钮的操作角度范围，在做装配动画、操作演示时可准确模拟开关的通断操作过程，为后续的配电系统布局、安装指导文件制作提供准确的三维数据支撑。
