定制ESD防静电枪握柄外壳结构设计

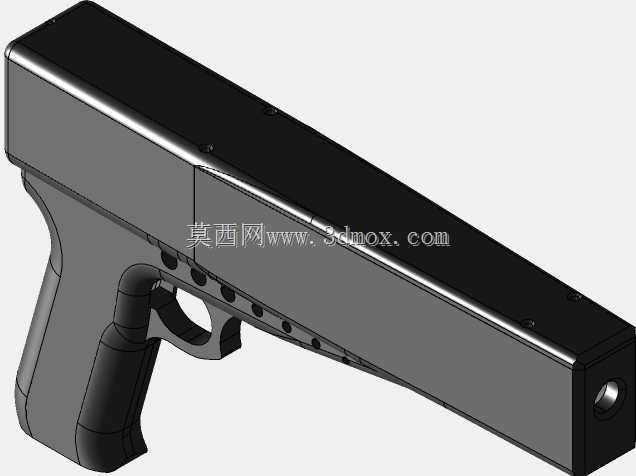

　　在电子制造产线的静电防护工位，操作人员日常使用的ESD静电释放枪，其握持手感与结构耐用性直接影响作业效率与长期使用的疲劳度，这款定制化的枪套手柄结构，正是针对常规市售ESD枪握持贴合度不足、外壳易磨损开裂的痛点做的结构优化设计。从实际使用场景出发，电子车间的ESD作业往往需要操作人员单手握持设备完成连续数小时的点位静电消除操作，常规直柄式枪身没有贴合手掌弧度的握把曲面，长时间握持会让掌部与指关节持续受力，不少一线作业人员会自行缠绕防滑胶带改善手感，但胶带易脱落、积灰，反而不符合无尘车间的洁净要求。这款结构在设计时首先重构了握把的曲面轮廓，参照成年人手型的掌弓弧度做了内凹曲面，握把处做了分段式的防滑棱设计，不需要额外附加防滑材质，

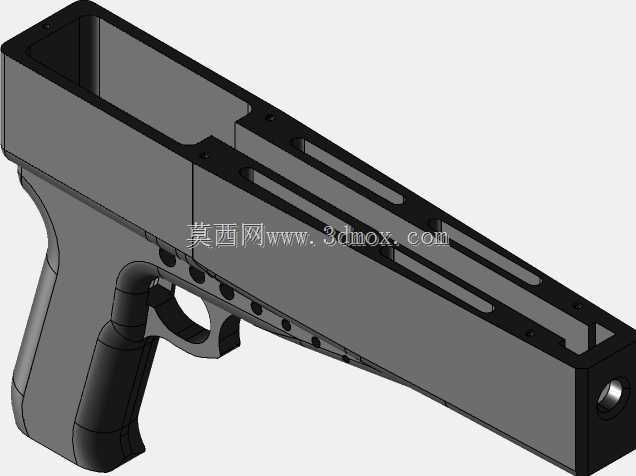

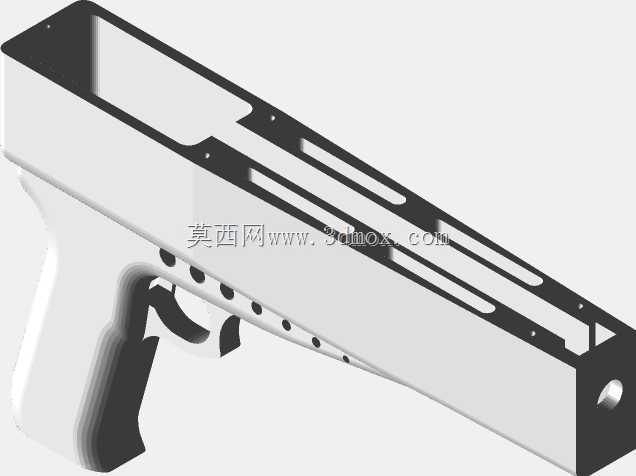

　　依靠结构本身的凸起棱条就能增加握持摩擦力，即使佩戴薄款无尘手套也能稳定持握，不会出现打滑脱手的情况。枪身主体采用长直腔式结构，内部预留了足够的走线空间与静电发生模块的安装位，腔体壁厚做了等厚设计，均匀的壁厚可以避免注塑成型时出现缩痕、应力集中的问题，枪身上部的平面区域做了微小的拔模斜度，既方便模具开模脱模，也能在日常放置时避免平面刮花。握把与枪身主体的衔接位置做了圆弧过渡处理，没有尖锐的直角棱边，一方面是避免直角位置在长期受力后出现应力断裂，另一方面也能防止持握时棱边硌伤手掌。扳机位置的开孔做了让位设计，预留了足够的手指活动空间，不管是手掌偏大还是偏小的操作人员，扣动扳机时都不会出现卡指、蹭边的问题，扳机护圈的轮廓做了外扩处理，

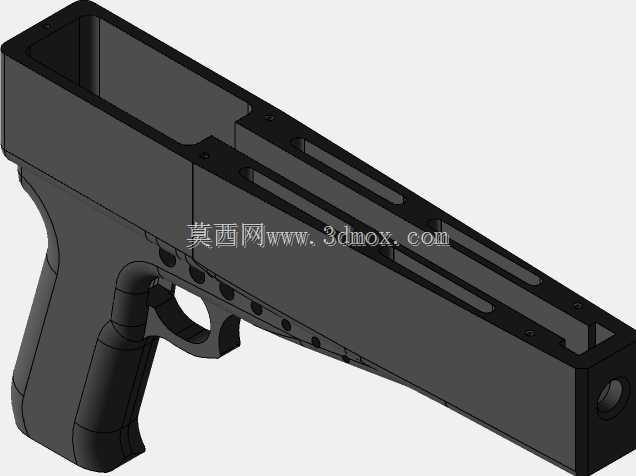

　　即使戴手套操作也能顺畅完成触发动作。枪身前端的金属端头位置做了沉台设计，金属放电端头安装后可以完全嵌入沉台内，不会突出于枪身平面，避免日常放置时端头磕碰工作台面造成放电端偏移、损坏。从安装边界来看，整个枪套外壳的合模线设置在枪身侧面的居中位置，合模线位置做了微小的止口结构，上下壳装配时可以直接通过止口定位，不需要额外做定位柱就能保证装配精度，上下壳的固定孔位隐藏在握把底部与枪身尾部的装饰盖内，装配完成后外部看不到螺丝孔，整体外观整洁，也避免灰尘、车间内的助焊剂喷雾从螺丝孔缝隙进入腔体内部损坏电路。握把处的内部做了多条加强筋，加强筋的走向顺着握把的受力方向布置，在不增加整体壁厚、不额外增重的前提下，大幅提升握把的抗扭、抗弯折强度，

　　即使不慎从一米左右的工作台高度跌落，握把位置也不会出现开裂、断折的问题。枪身侧面的多个小孔是散热与气压平衡孔，因为ESD枪在连续工作时内部模块会产生少量热量，这些开孔可以让腔体内外空气流通，避免内部积热导致元器件寿命缩短，同时开孔的直径做了限制，不会让车间内的较大颗粒杂物掉入腔体内部。在实际产线适配中，这款外壳结构可以直接兼容常规型号的ESD枪内部模块，不需要改动原有电路布局，直接替换原有外壳就能改善握持体验，整体外形尺寸控制在常规手持设备的合理区间，枪身长度刚好适配成年人手掌张开的握持跨度，不会因为过长导致持握时重心偏前，也不会因为过短导致内部模块安装空间不足。握把的粗细尺寸参照了常用手动工具的握径设计，直径控制在32毫米左右，这个尺寸下手掌包裹握把时手指可以自然弯曲，不需要刻意张指或者蜷指就能稳定持握，长时间作业的掌部疲劳度相比原有直柄结构降低不少。外壳的结构设计还考虑了车间日常清洁的需求，所有外表面都做了平滑过渡，没有难以清洁的凹槽、缝隙，使用无尘布擦拭时可以一次性清理完所有外表面，不会在缝隙内残留灰尘、清洁剂残留，符合电子制造无尘车间的清洁要求。
