手推式路面开沟挖槽设备三维设计

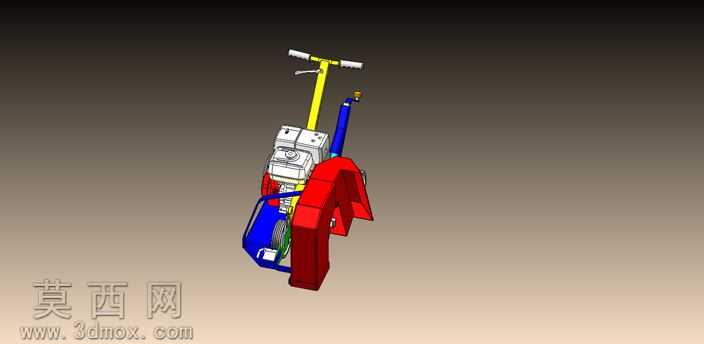

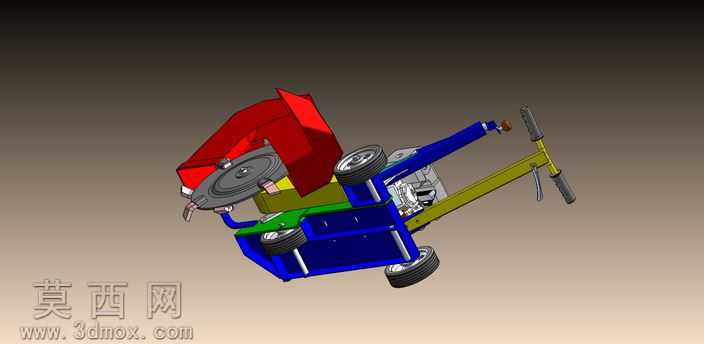

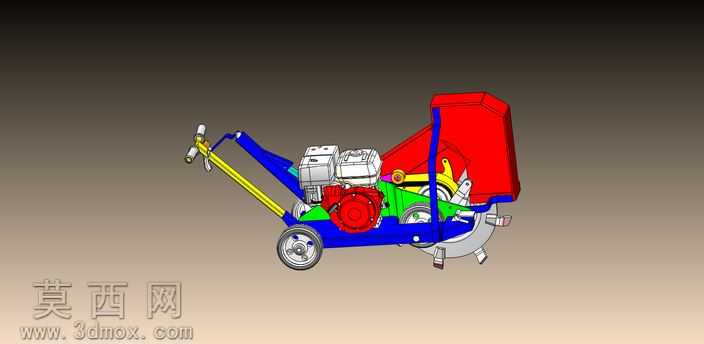

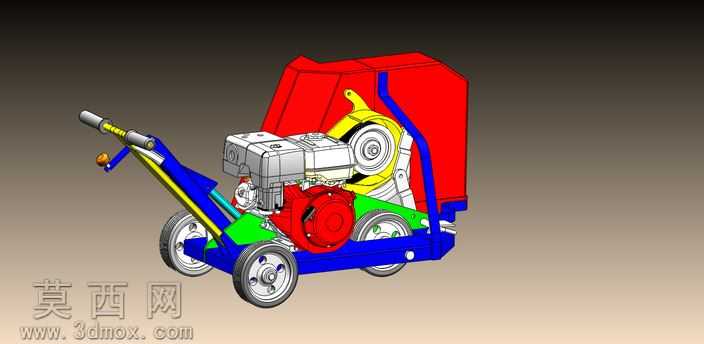

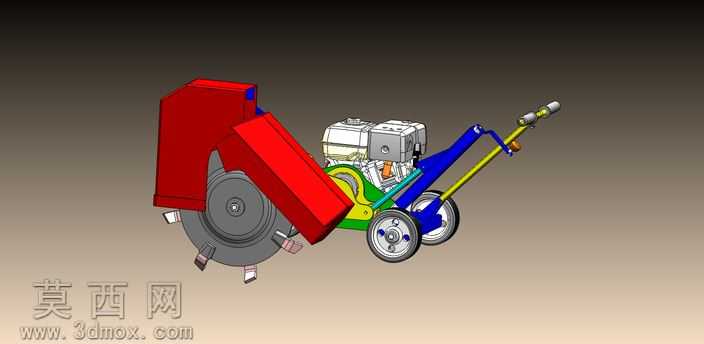

本作品为手推式小型路面开沟挖槽设备的三维设计成果，采用SolidWorks完成全参数化建模，通过多实体建模方式拆分设备各功能模块，确保各部件装配关系精准无干涉。建模过程中首先完成动力单元的结构还原，对内燃机的缸体、散热鳍片、启动拉盘、油箱护罩等细节做了精细化建模，还原了动力模块的真实外形与安装定位结构；其次对传动系统做了分层设计，清晰呈现皮带传动的轮系布局、张紧结构与动力传递路径，区分了主动轮、从动轮与传动护罩的装配层级。行走与操作部分，建模时还原了手推扶手的弯折角度、防滑握把结构、油门控制拨杆的安装位置，对行走轮的轮毂、轮辐、橡胶轮胎纹理做了材质区分，同时还原了前轮转向的铰接结构，保证手推操作的人机工程合理性。设备主体机架采用框架式结构建模，通过不同颜色的材质区分不同功能部件：红色为动力护罩与切削工作端护罩，蓝色为主体承载机架，绿色为传动安装底板，黄色为皮带传动护罩，银色还原金属加工件的金属质感，黑色还原橡胶、塑料类部件的哑光质感，渲染阶段采用渐变背景突出设备主体，通过光影调整凸显各部件的结构层次与装配关系。设计过程中充分考虑小型施工设备的便携性与实用性，整体结构紧凑，动力模块居中布置保证设备重心稳定，操作扶手高度符合人工推行的舒适区间，切削工作端设置于设备前部下方，配合护罩结构避免作业时碎屑飞溅，各部件的连接孔位、安装支座均做了标准化建模，可直接用于后续的工程出图与样机加工参考，完整还原了手推开沟机从动力输入、传动传递到作业执行、行走操作的全链路结构，清晰展现了小型路面施工设备的设计逻辑与结构组成。
