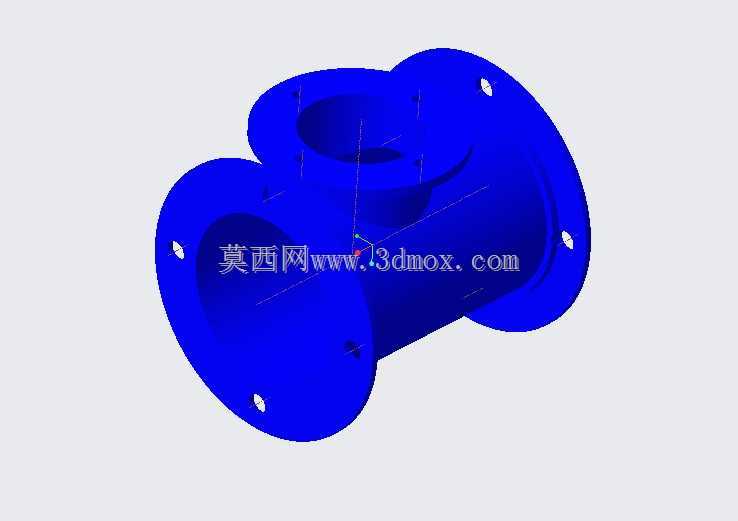

三法兰式三通连接管道结构设计

　　在工业流体输送系统的管路布设场景中，三通类连接件是实现管路分流、合流功能的核心基础部件，本次设计的三法兰式三通结构，主要面向中低压工况下的给排水、工业循环水、低压油气输送等场景，可实现三个方向管路的刚性密封连接，适配多支路并行的管路布局需求。从实际使用场景来看，这类带法兰连接端的三通件，常被应用在车间工艺管网、建筑给排水立管分支、小型泵站管路分流节点中，相比螺纹连接的三通，法兰连接的形式更适配管径偏大、需要定期拆卸检修的管路节点，安装时只需在各法兰端面加装适配压力等级的密封垫片，通过螺栓紧固即可实现可靠密封，后期维护拆卸时也不会损伤管路本体。

　　从功能特性来看，该三通采用等径正交的腔体结构，三个连接端的法兰尺寸保持一致，可直接对接同通径的法兰式管道或阀门部件，内部流道做了圆弧过渡处理，避免直角转折带来的流体阻力激增问题，减少介质输送过程中的压损，同时也能降低流体中固体杂质在转折处的淤积概率。法兰端面上均匀分布的螺栓孔，采用标准螺栓孔距设计，可匹配对应压力等级的国标法兰，无需额外做适配加工，现场安装时可直接与标准管路组件对接。

　　设计过程中，首先根据目标管路的通径要求确定了腔体的内径尺寸，保证三个方向的通流面积一致，避免出现某一支路通流不足的问题；腔体壁厚按照中低压工况的承压要求做了冗余设计，可承受常规工况下的管路压力波动，避免长期使用过程中出现腔体变形或开裂问题。三个法兰端面与腔体的连接位置做了加厚过渡处理，因为法兰螺栓紧固时该位置会承受较大的压紧应力，加厚过渡可以避免应力集中导致的连接位置断裂问题。法兰端面上的螺栓孔位置度做了严格约束，保证现场安装时螺栓可顺利穿入，不会出现孔位错位导致的安装困难。

　　从安装边界来看，该三通的三个法兰端面分别朝向三个正交方向，安装时需要预留足够的螺栓操作空间，每个法兰端外侧需要预留至少能容纳扳手操作的空间，方便后期螺栓紧固与拆卸作业。整体结构的轴向尺寸与径向尺寸均按照标准法兰的配套尺寸设计，可直接替换同规格的标准三通件，无需调整现有管路的布设位置，适配现有管网的改造升级需求。腔体内部的流道表面做了平滑处理，减少流体冲刷带来的磨损，延长部件的使用寿命。在实际选型应用时，可根据输送介质的腐蚀特性选择对应材质的成品件，比如普通输水场景可选用铸铁材质，腐蚀介质场景可选用不锈钢或衬塑材质，该三维结构可直接作为后续材质选型、加工出图、装配模拟的基础模型，帮助设计人员提前验证管路布局的干涉情况，减少现场安装时的适配问题。
