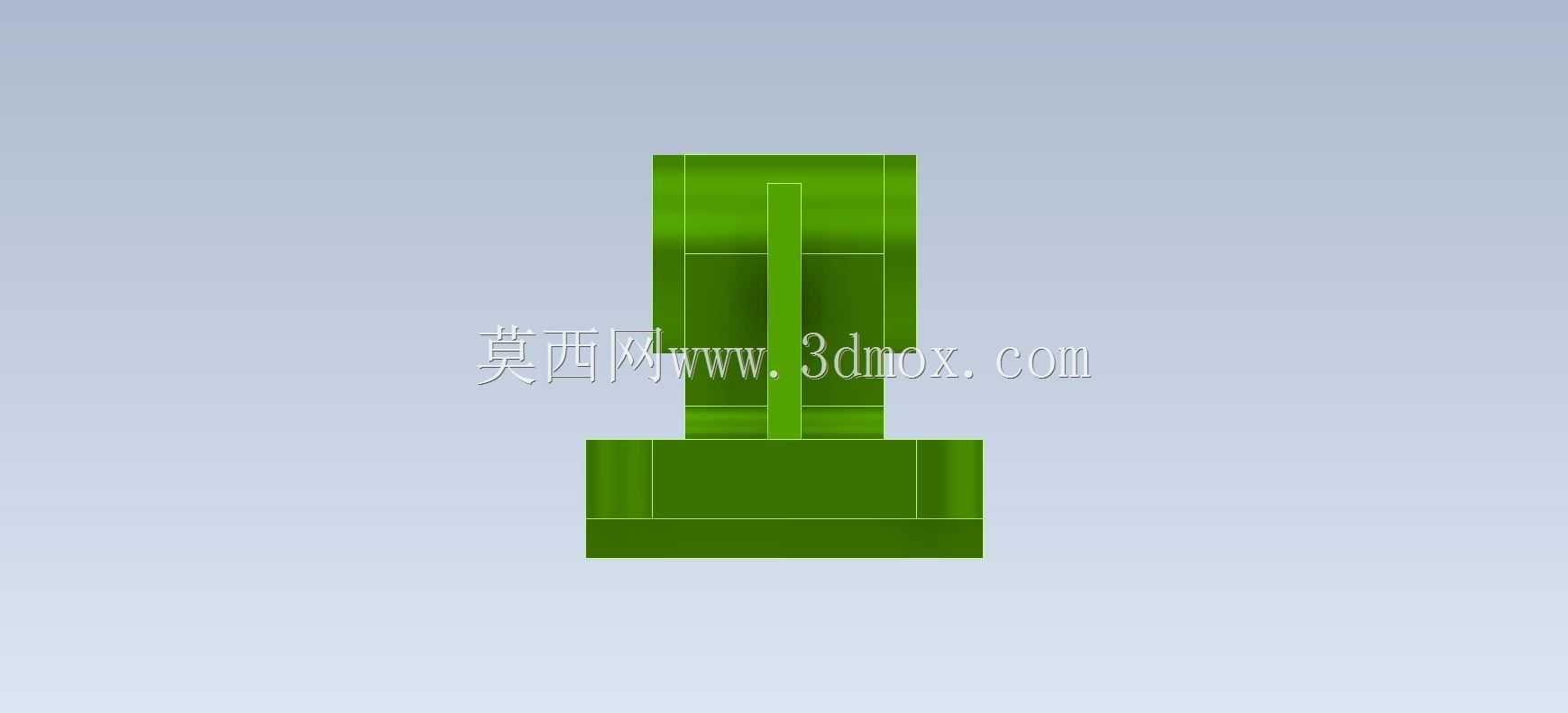

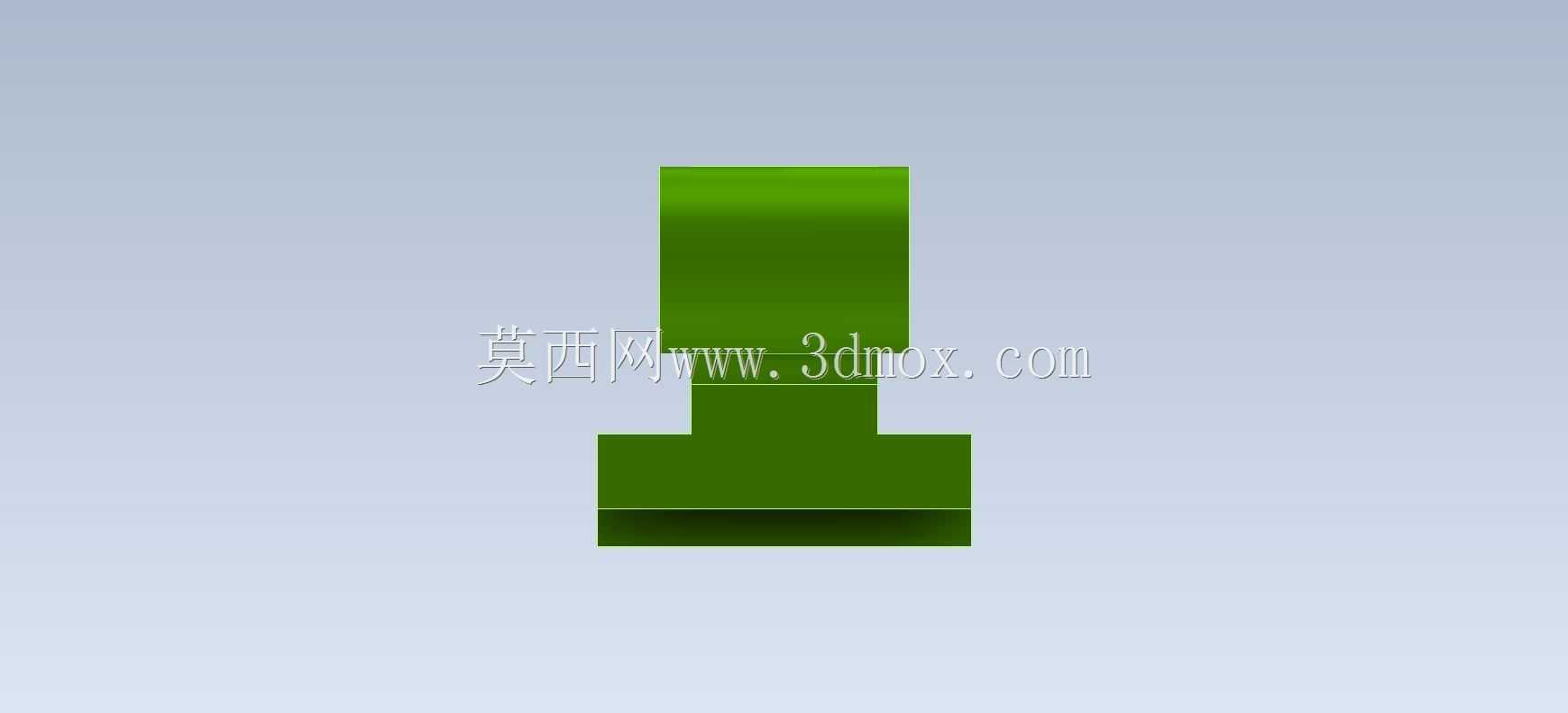

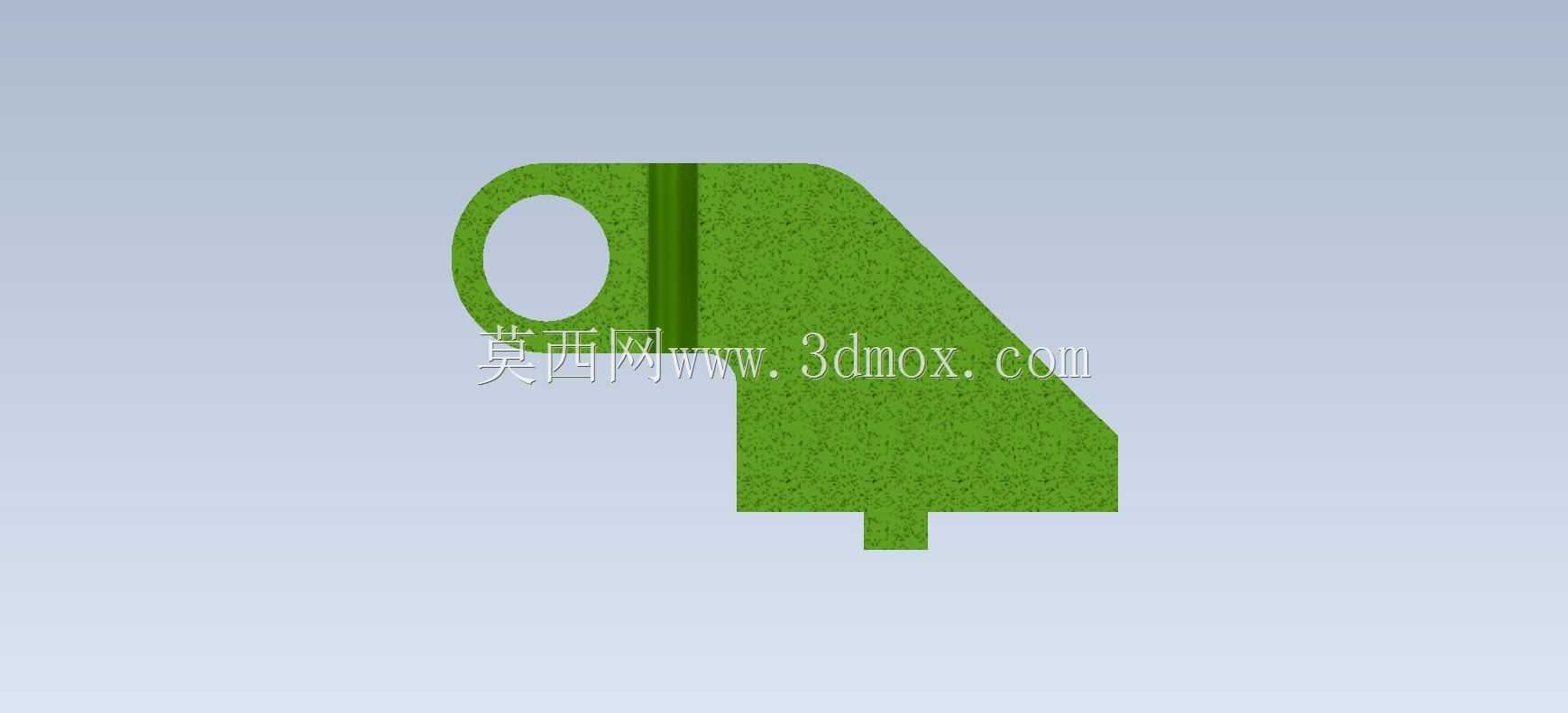

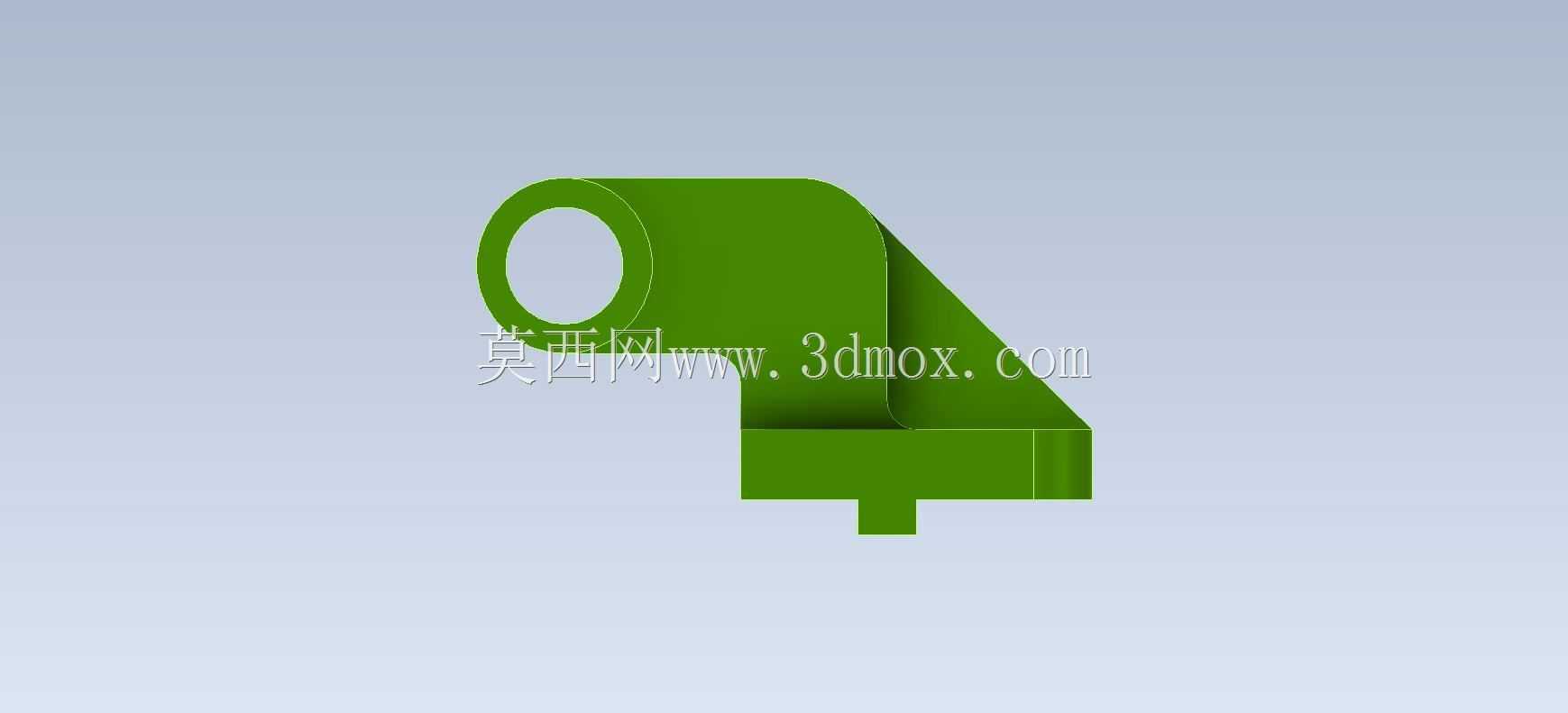

机床用L型带加强筋铰接支座结构

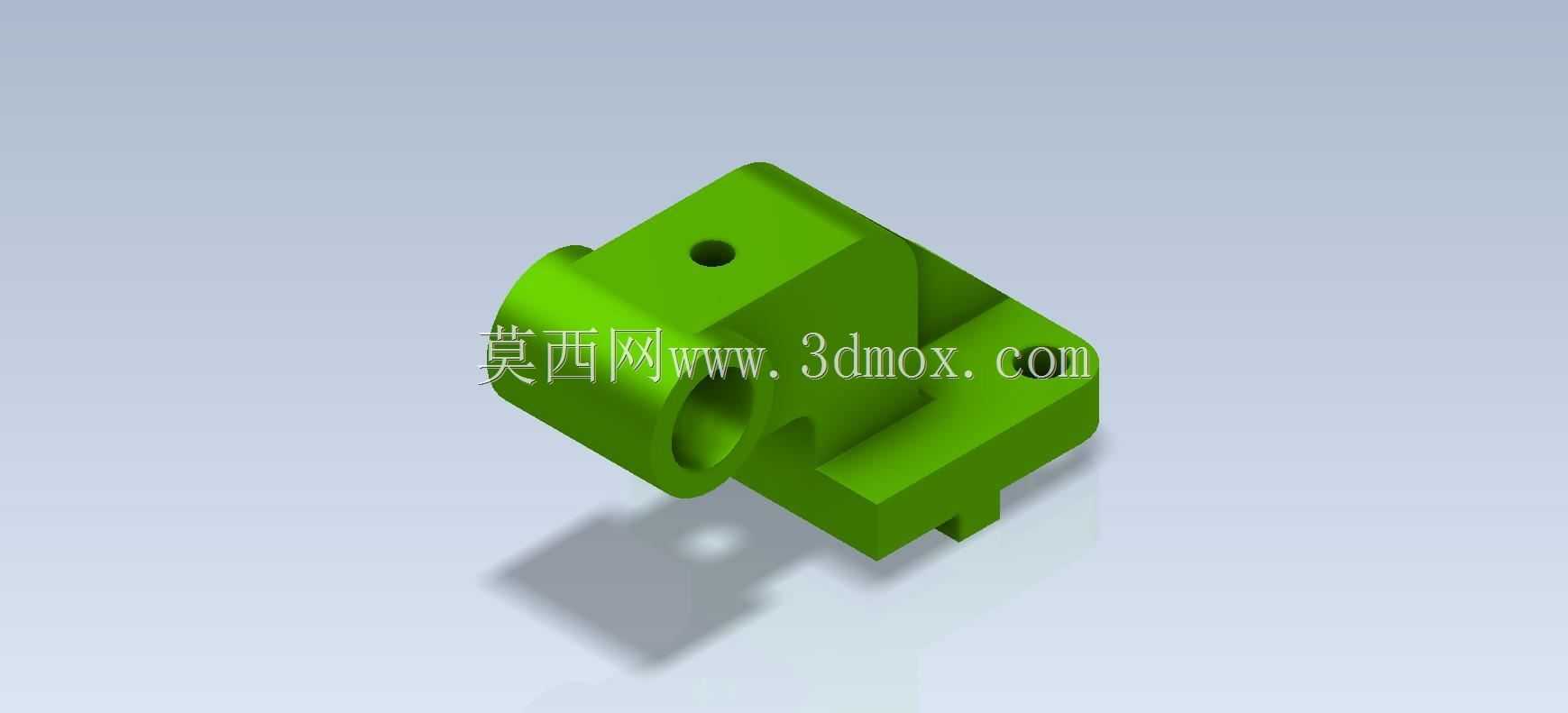

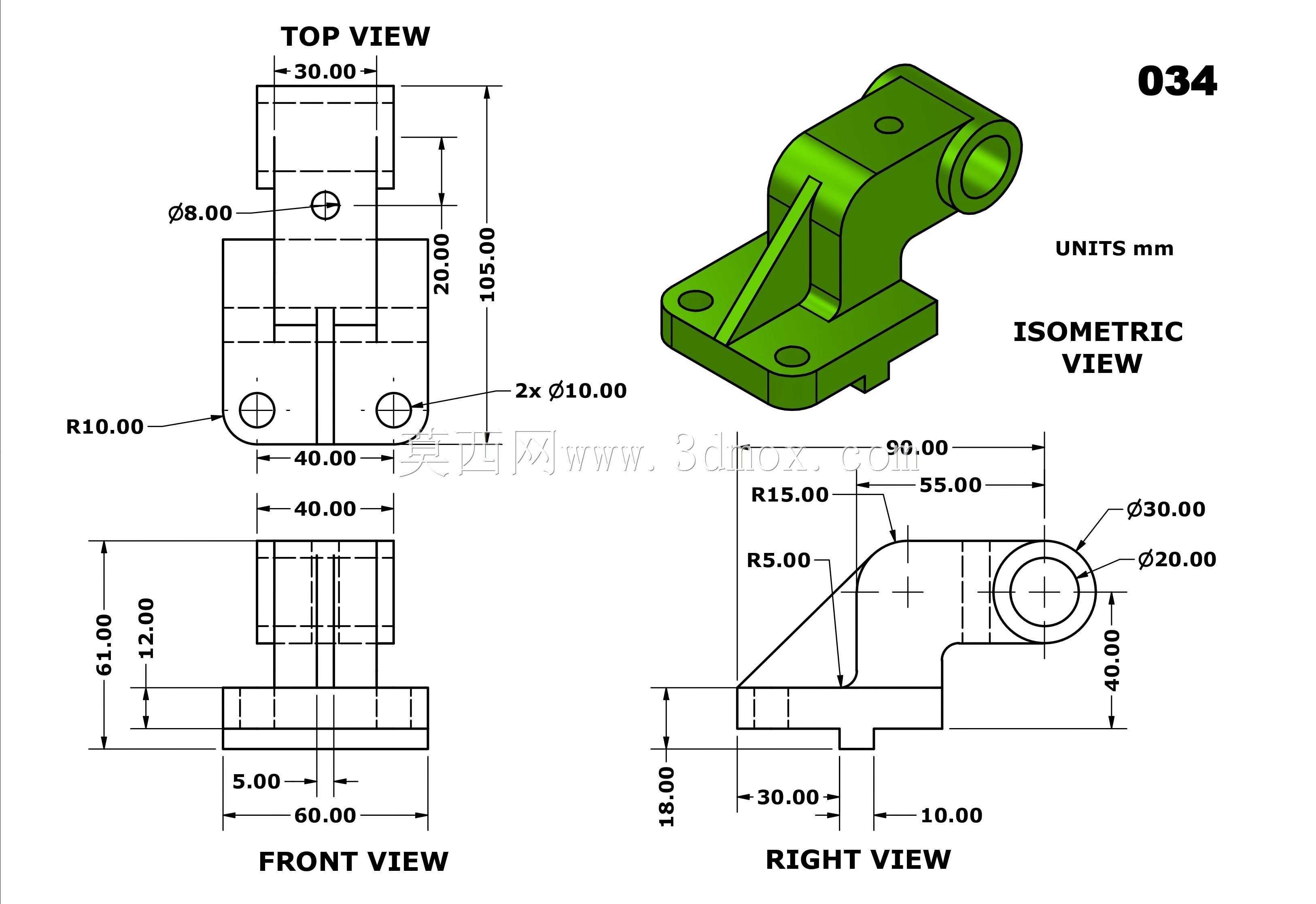

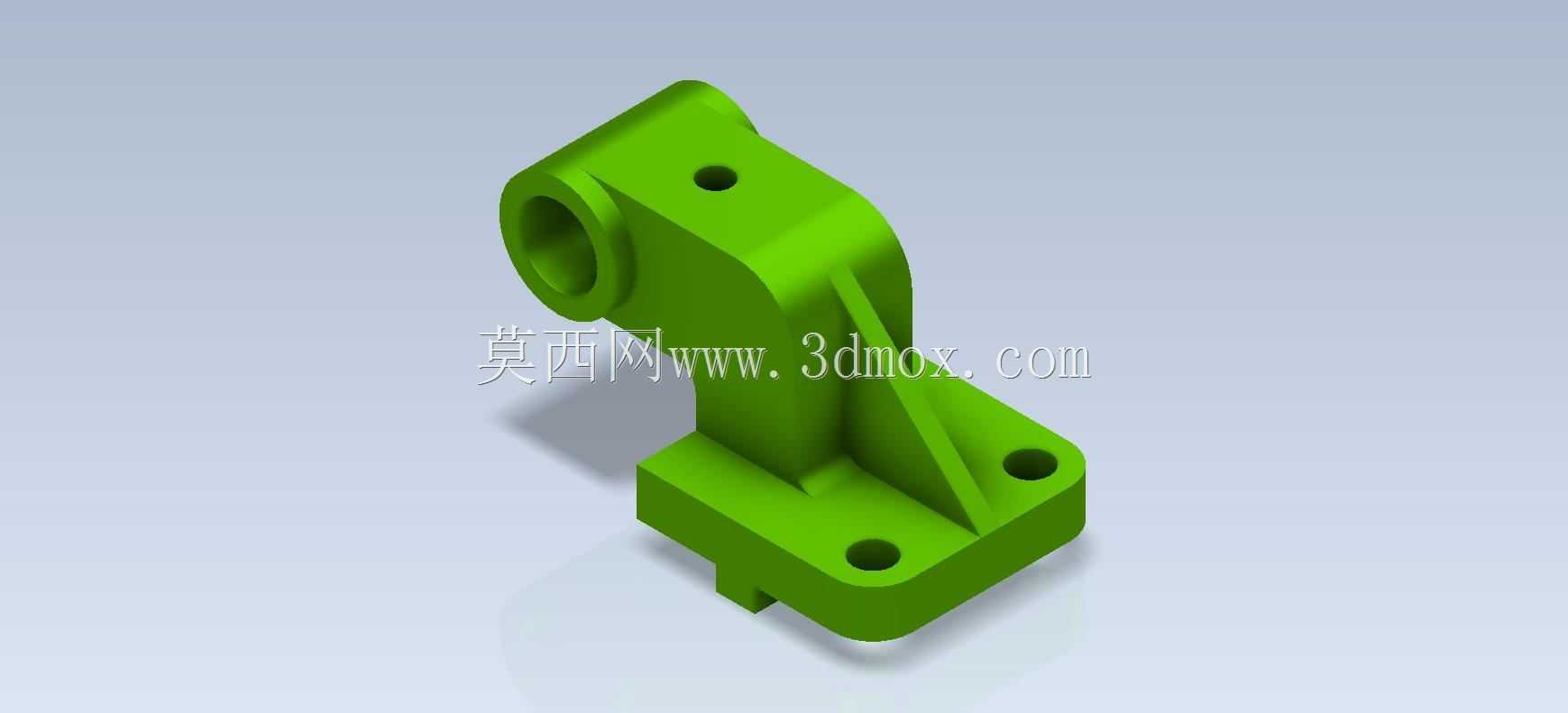

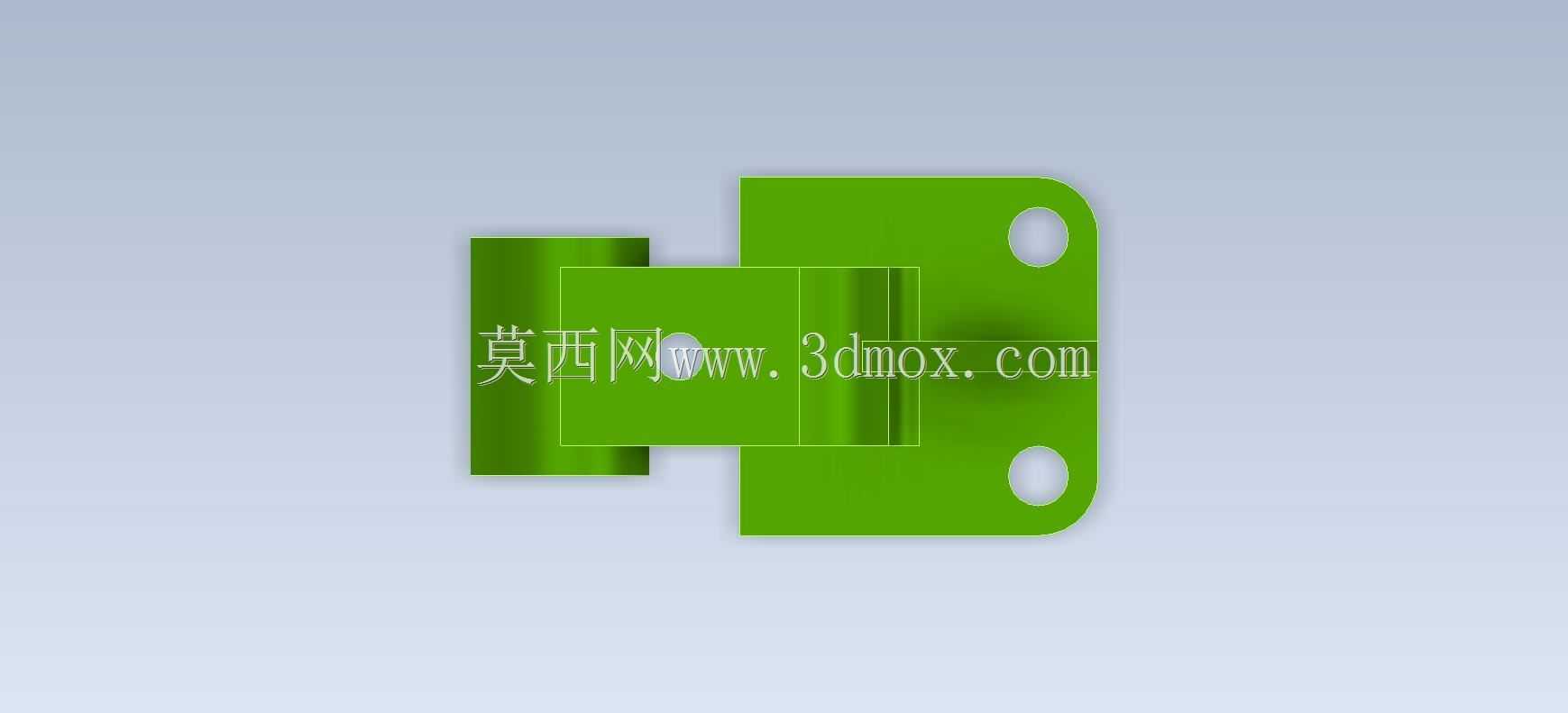

　　在普通车床的进给机构、溜板箱辅助支撑单元中，这类带铰接孔的L型支座是承担径向载荷与导向支撑的核心基础零件，日常工况下需要持续承受传动轴传递的交变径向力，同时抵消溜板往复移动产生的侧向倾覆力矩，避免轴系运行过程中出现偏摆、振颤问题，直接影响车床加工长轴类零件时的圆柱度与表面粗糙度精度。从结构设计逻辑来看，零件采用一体化铸造成型后再做机加工的工艺路线，主体分为上下两个功能段：下部是方形安装底板，底板上开设两个同轴的沉头安装孔，孔位间距严格匹配车床床身预设的T型槽安装基准，安装时可通过内六角螺栓将支座整体锁紧在床身安装面上，底板底部预留0.2mm的刮研余量，装配时通过配刮保证安装面与床身导轨面的平行度误差控制在0.

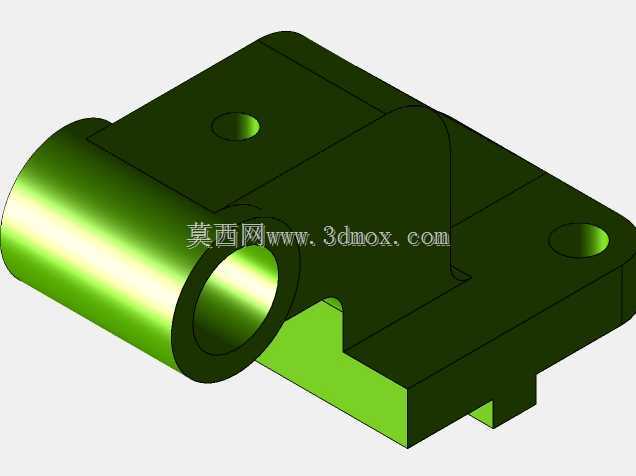

　　02mm/100mm以内，避免安装应力导致上部铰接孔出现形变。上部为带通孔的铰接支撑段，内孔是核心配合面，加工时需要达到H7级精度，表面粗糙度控制在Ra1.6以内，用于与支撑轴、铜套或者直线轴承配合，实现对应传动部件的回转或直线滑动支撑；孔壁上开设的径向螺纹孔用于安装紧定螺钉，装配时可锁紧穿入孔内的轴件，防止轴系工作时出现轴向窜动，同时也可作为润滑油注油孔，定期向配合面注入锂基脂减少磨损。上下段连接位置设置的三角形加强筋是结构优化的关键，在不额外增加零件整体壁厚、不提升铸件重量的前提下，可将支座的整体抗弯刚度提升40%以上，避免长期受载后上下段衔接位置出现应力集中导致的断裂问题，筋板的厚度设置为主体壁厚的0.8倍，

　　铸造时可避免出现缩孔、冷隔等缺陷，同时筋板与上下主体的衔接位置全部做R3-R5的圆角过渡，进一步分散应力集中点。从安装边界尺寸来看，下部安装底板的轮廓尺寸完全适配CA6140车床床身的安装空间，不会与周边的进给丝杠、光杆、操作手柄等部件产生运动干涉，上部铰接孔的中心高与同工位其他支撑座的孔中心高保持一致，同轴度误差可通过安装面的配刮调整到0.03mm以内，保证穿装的轴件不会出现别劲、卡滞问题。实际应用中，这类支座除了用于车床的进给系统支撑，还可适配在铣床的辅助导向机构、磨床的工件架支撑单元中，只要安装孔位与中心高匹配，即可快速替换原有失效的支撑件，不需要对床身安装面做二次加工。建模过程中需要重点关注几个工艺细节：

　　一是所有机加工面的拔模斜度设置为1:20，方便铸件脱模后后续机加工的装夹定位；二是安装孔的沉头深度要匹配对应规格螺栓的头部高度，保证螺栓锁紧后头部不高出底板平面，避免影响其他部件的移动空间；三是铰接孔的两端要做0.5mm的倒角，既方便装配时轴件或轴承的导入，也可去除机加工产生的毛刺，避免装配时铁屑进入配合面造成研损。在受力仿真验证阶段，对铰接孔内壁施加额定工况下的1200N径向载荷时，支座的最大形变出现在铰接孔的最上端位置，形变量仅为0.012mm，完全满足车床支撑部件的刚度要求，最大应力出现在加强筋与主体的衔接圆角处，应力值远低于HT200铸铁的许用应力，长期运行不会出现疲劳断裂问题。
