CA6140车床索环装配工装结构设计

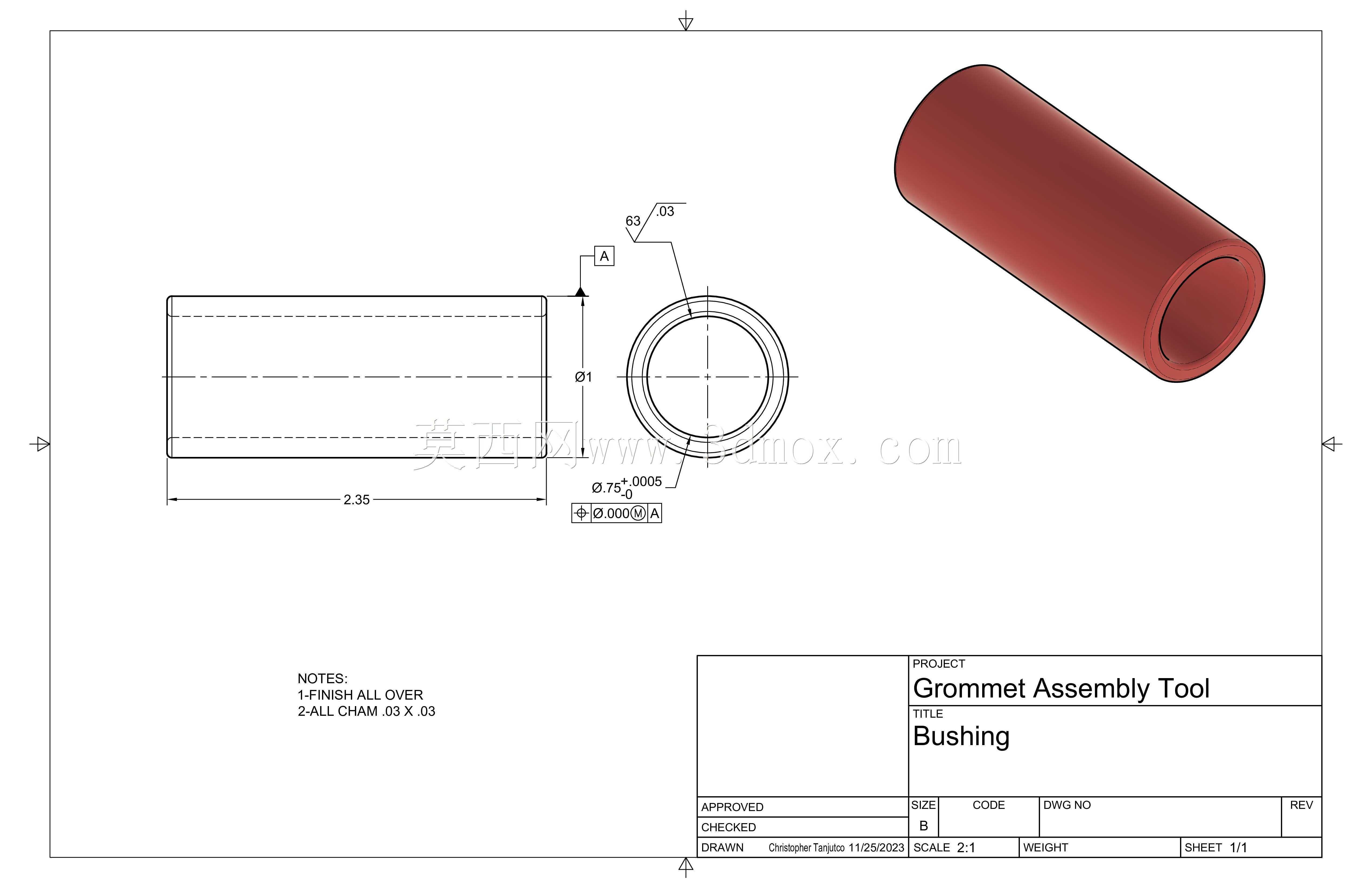

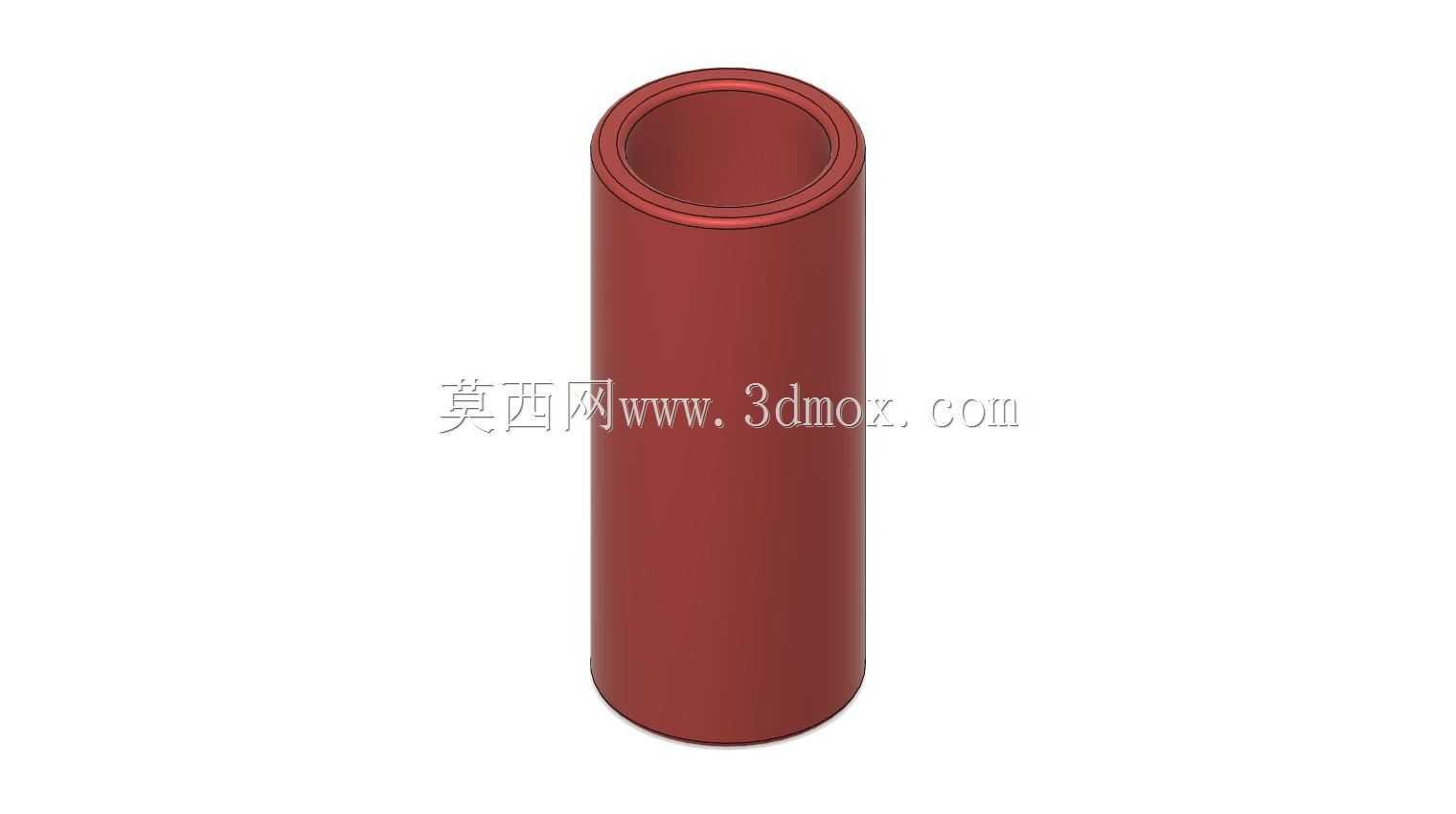

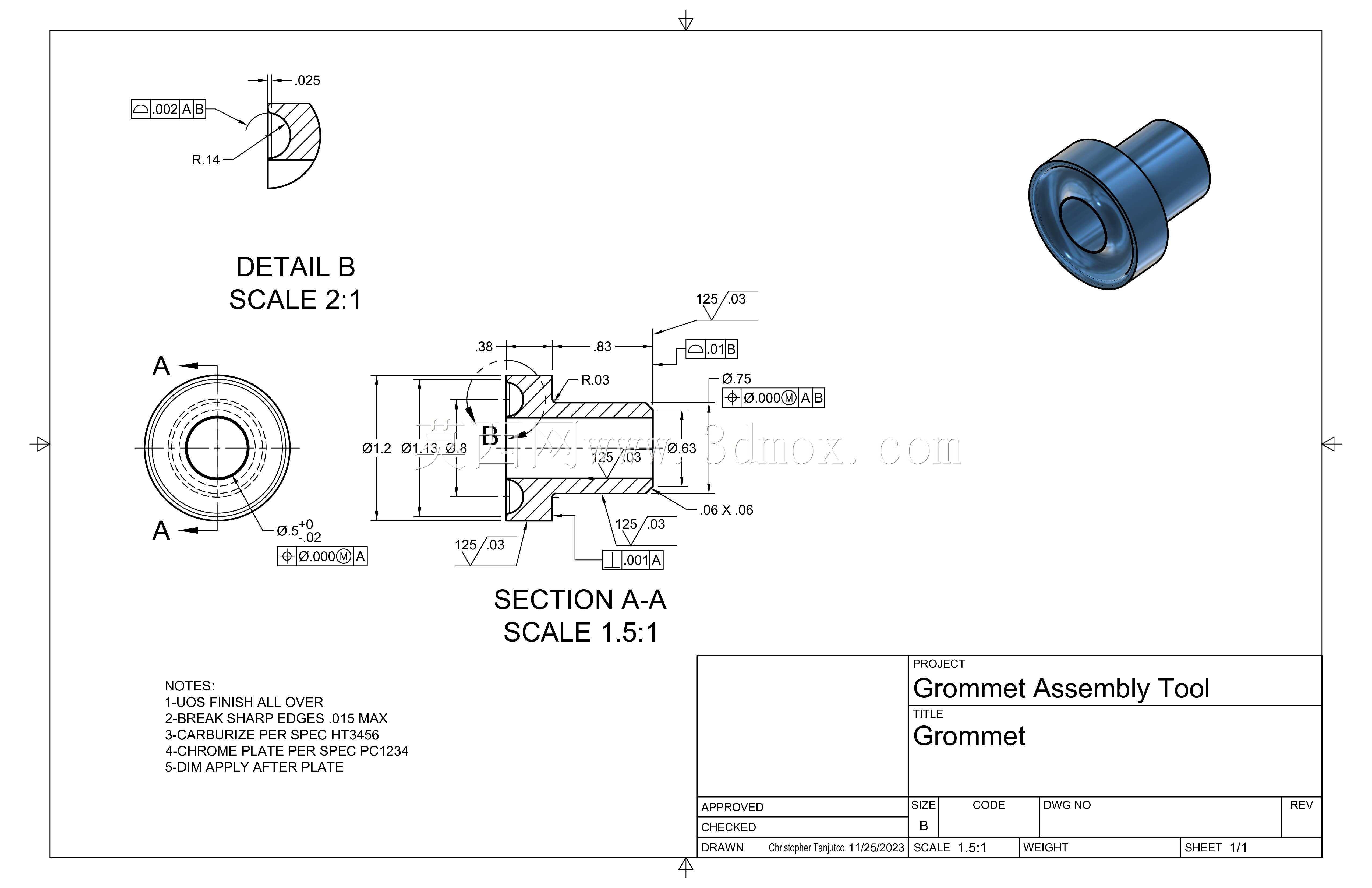

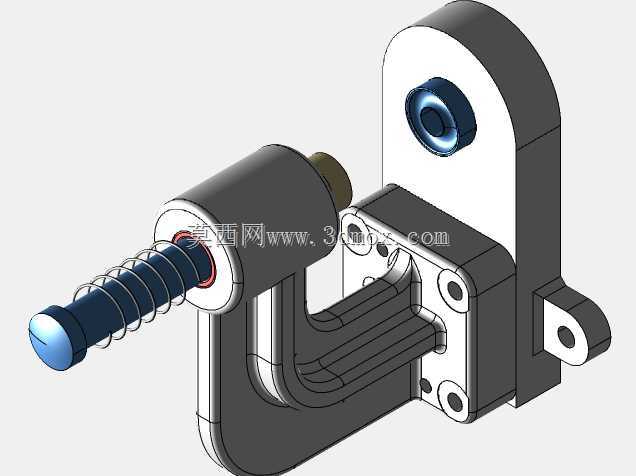

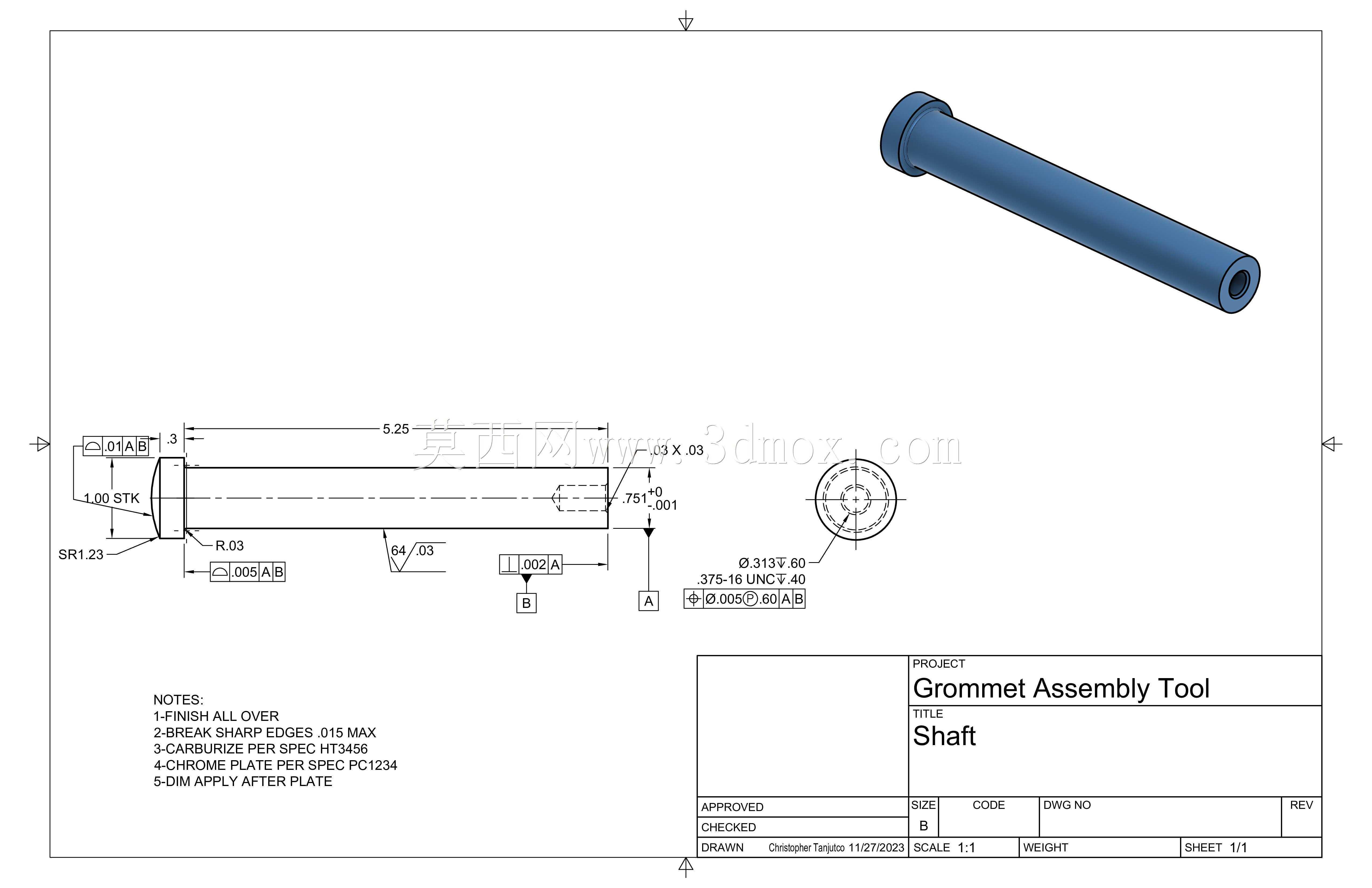

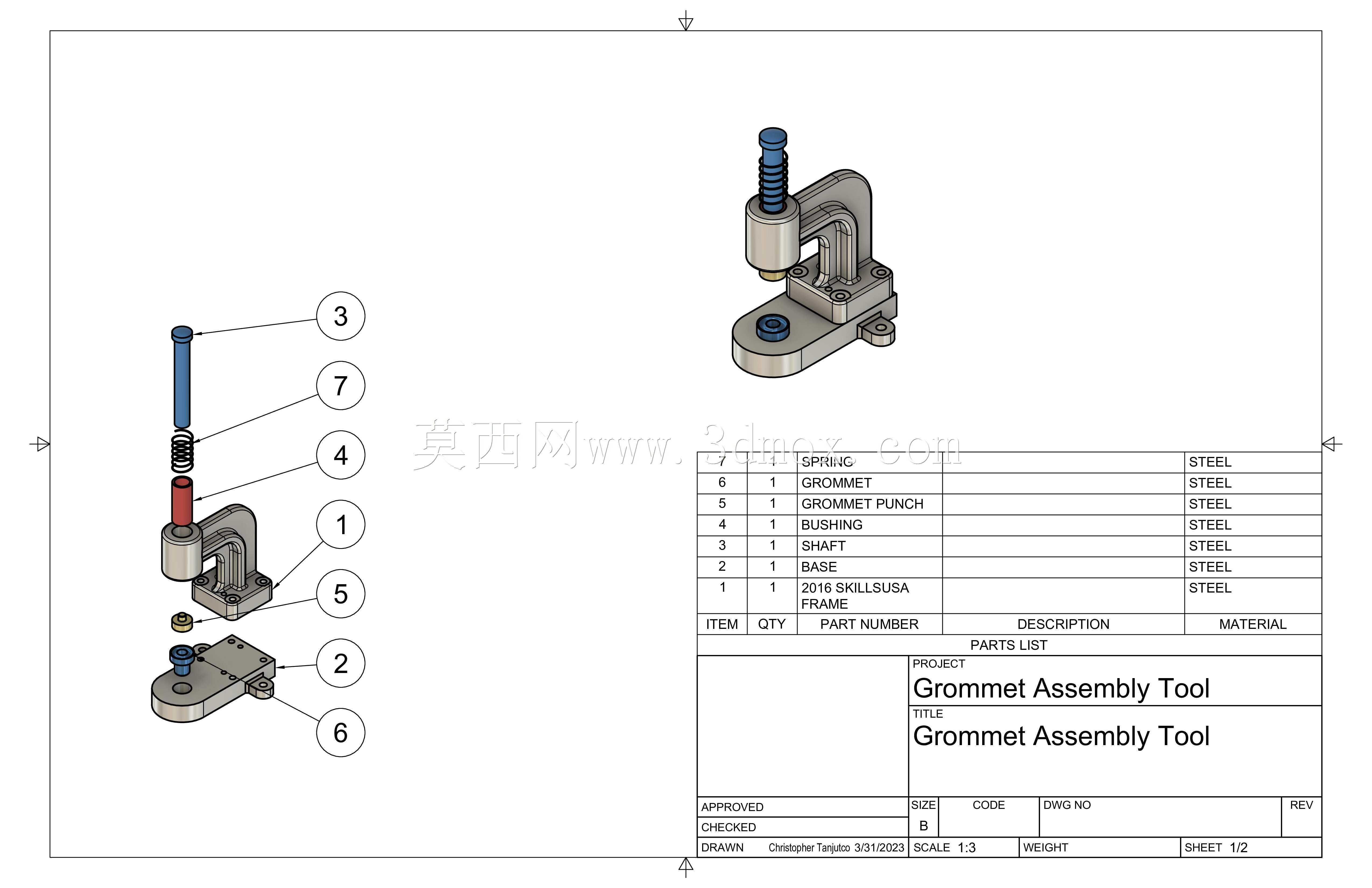

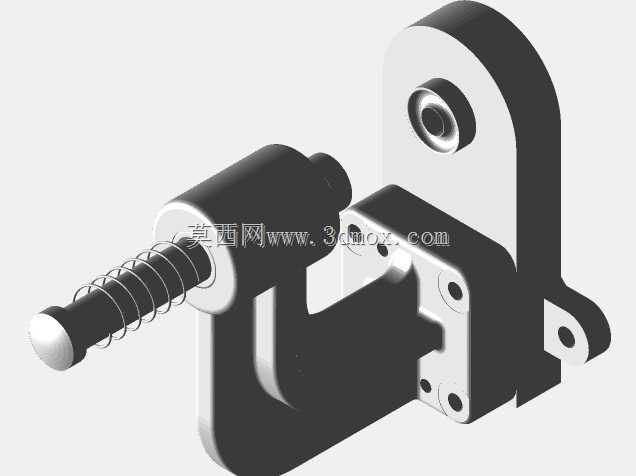

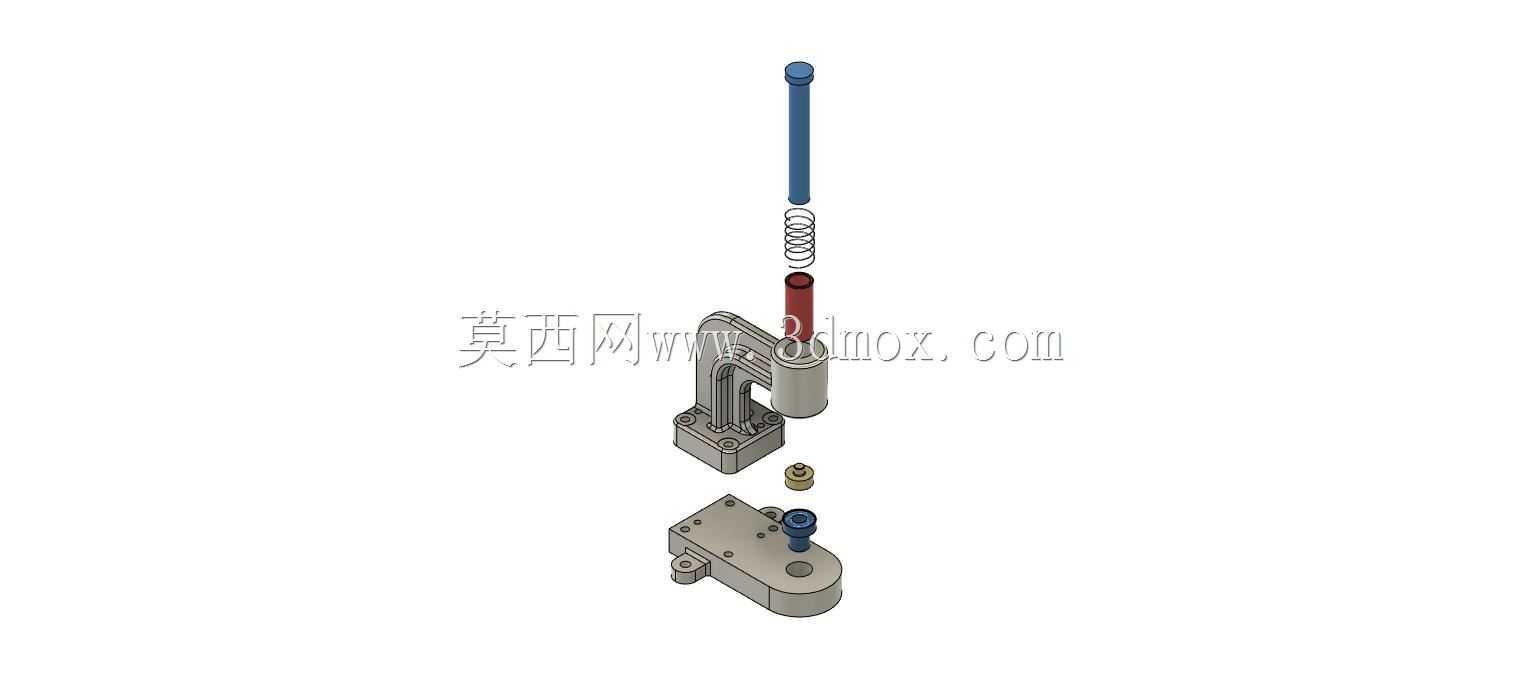

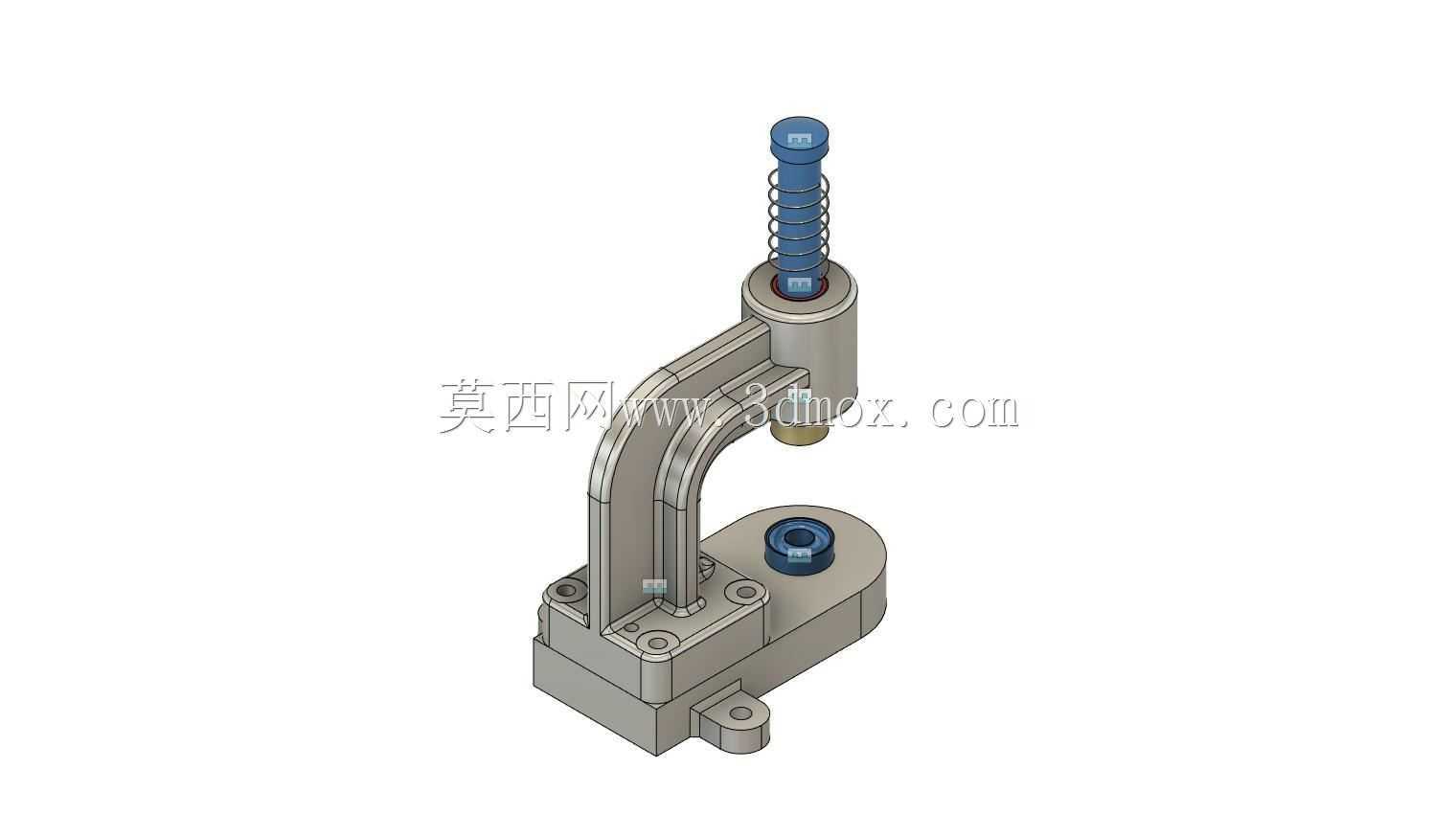

　　在普通车床的部件装配与维修作业场景中，索环类零件的压装一直是影响装配精度与作业效率的关键工序，CA6140作为应用范围极广的卧式车床型号，其进给箱、溜板箱部位的索环零件承担着轴系定位、密封限位的作用，传统装配过程中多采用铜棒敲击配合手动定位的方式，极易出现索环偏斜、配合面刮伤、装配深度不一致的问题，严重时还会导致轴孔配合面出现毛刺，影响后续轴系的转动灵活性。这套索环装配工具正是针对CA6140车床的索环装配工序开发的专用工装，整体采用C型开口的主体框架结构，能够直接跨接在车床待装配的箱体壁面位置，无需对原有设备进行额外拆卸即可完成原位装配作业。从结构设计逻辑来看，工装的压装执行端采用带导向轴的弹簧复位结构，

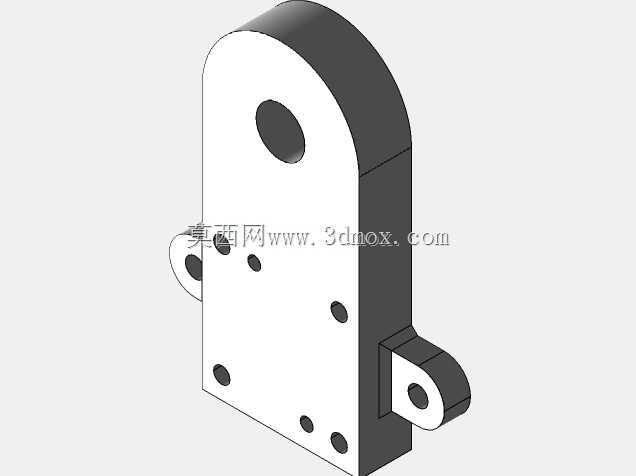

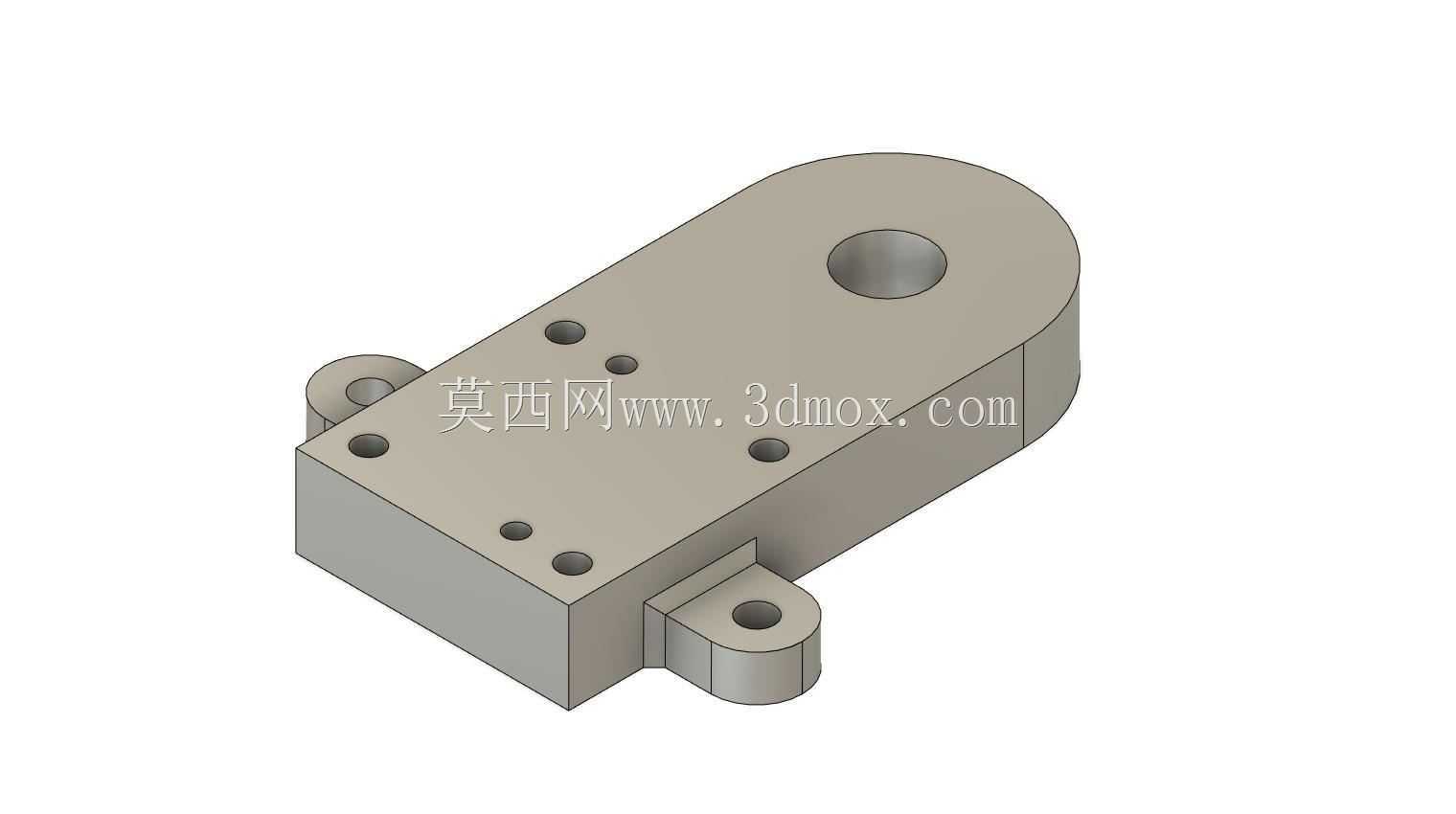

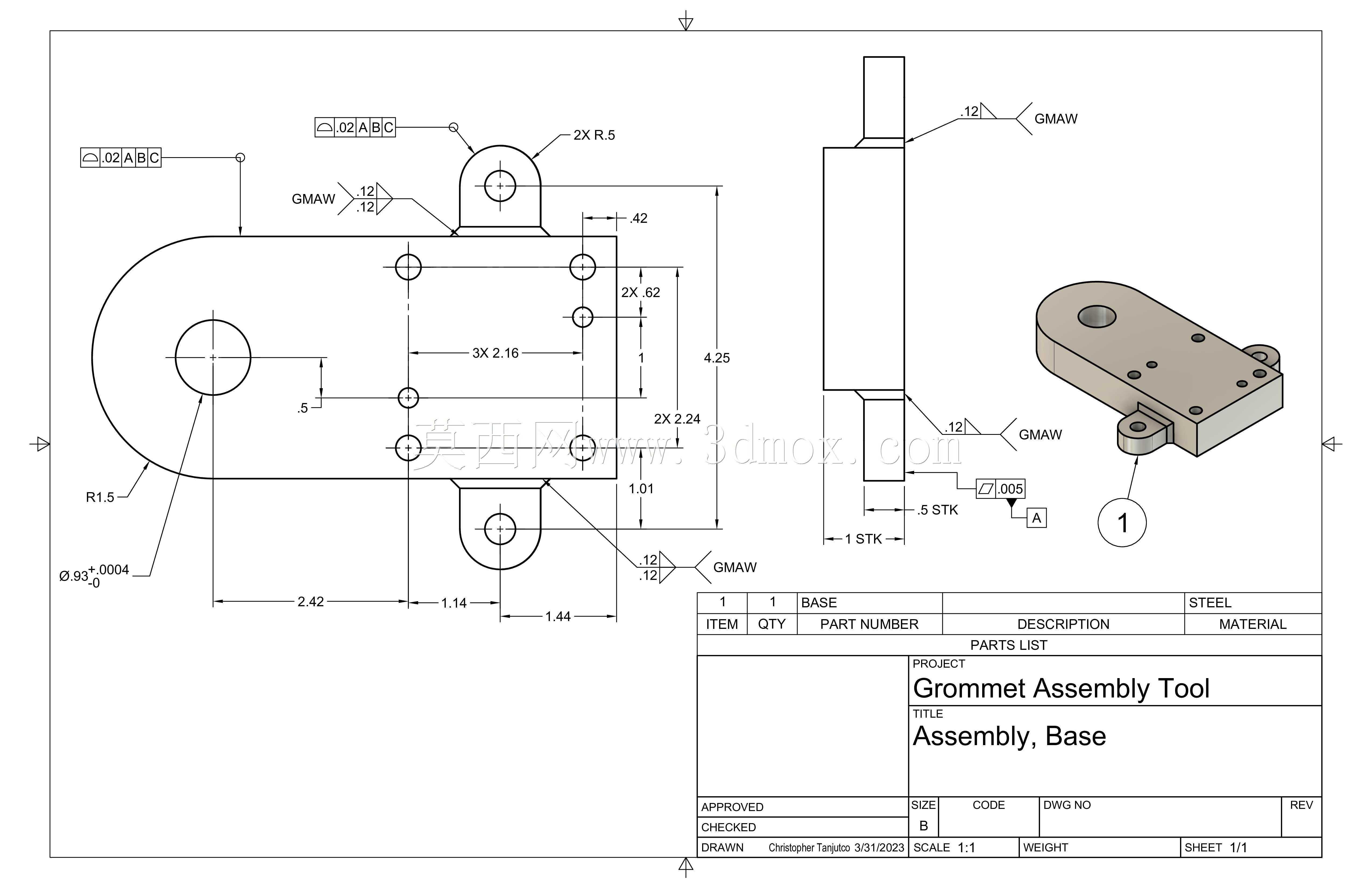

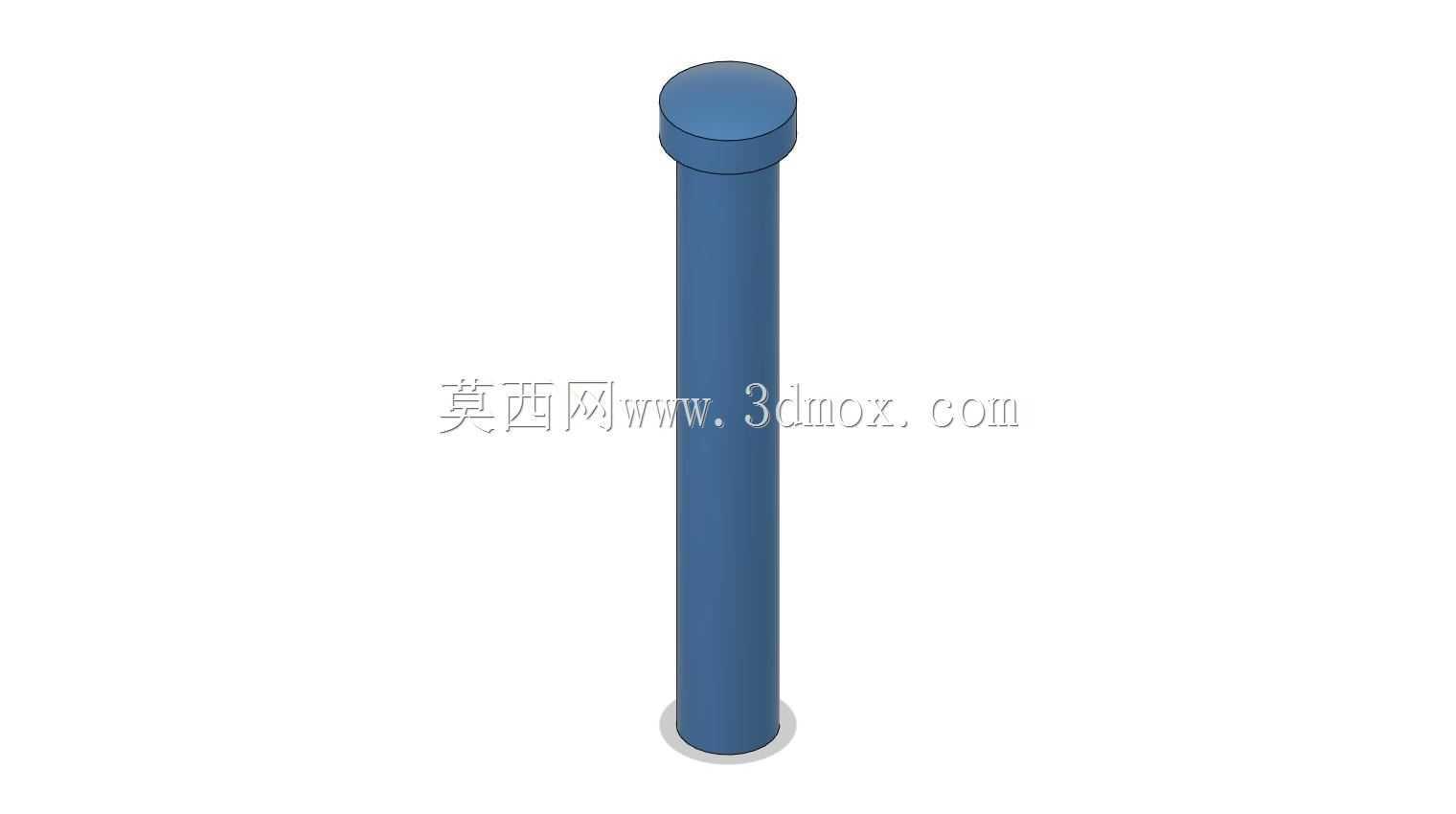

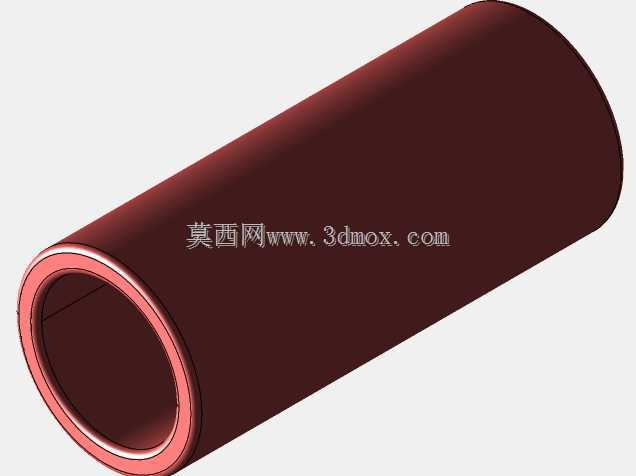

　　导向轴的外径与索环的内孔采用间隙配合设计，装配前可将索环预先套在导向轴前端的定位段上，配合弹簧的预紧力能够让索环在压装前始终保持与轴孔的同轴度，避免压装过程中出现偏载。C型框架的固定侧设置有带定位凸台的支撑座，凸台的尺寸与车床箱体上的现有工艺孔完全匹配，作业时只需将支撑座的凸台卡入对应工艺孔，即可完成工装的快速定位，无需额外打表找正，单步定位时间可控制在十秒以内。压装端的行程设计充分考虑了CA6140车床索环的标准压装深度，导向轴的有效行程预留了足够的安全余量，避免压装过位导致的箱体壁面损伤，同时弹簧的复位力经过匹配设计，压装完成后松开外力即可自动退回初始位置，方便操作人员快速取放工装。

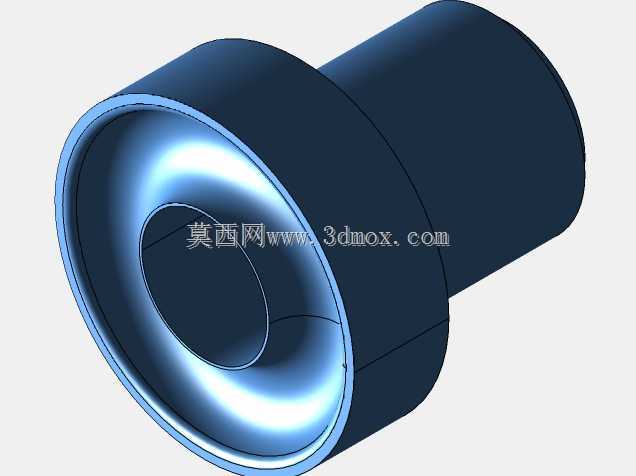

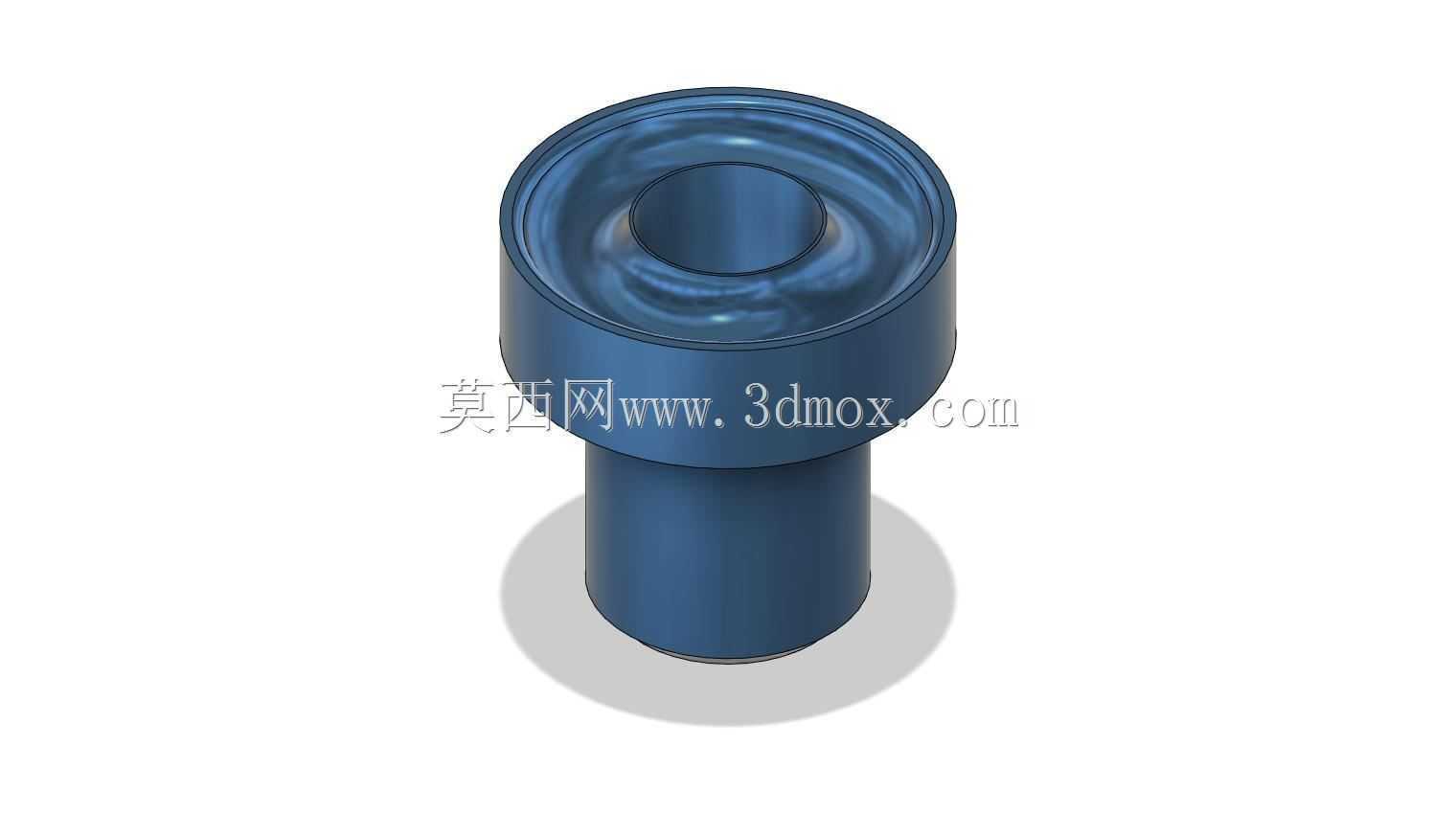

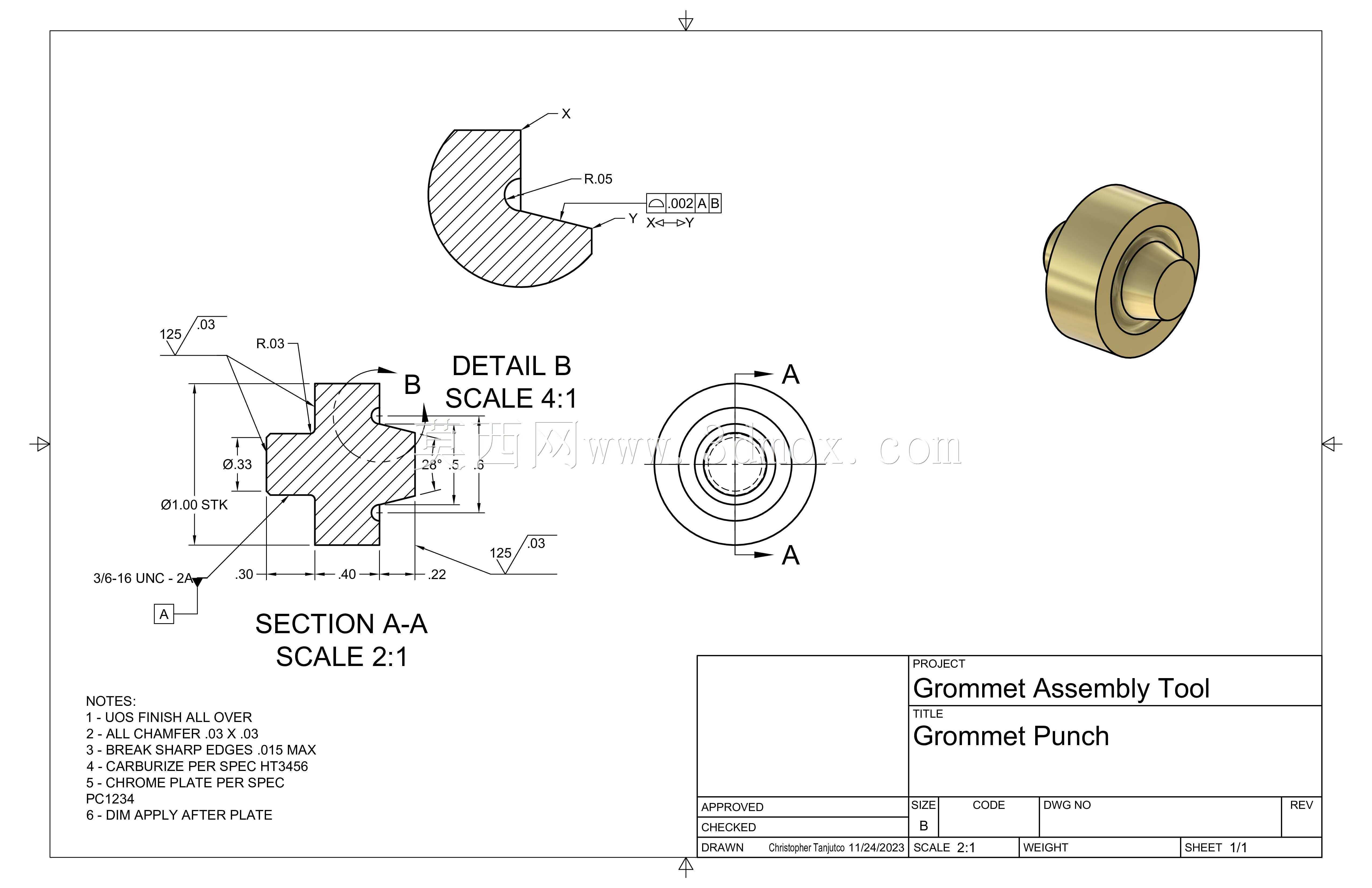

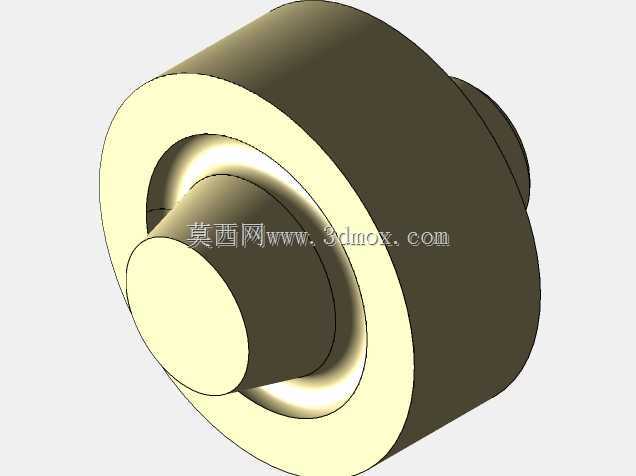

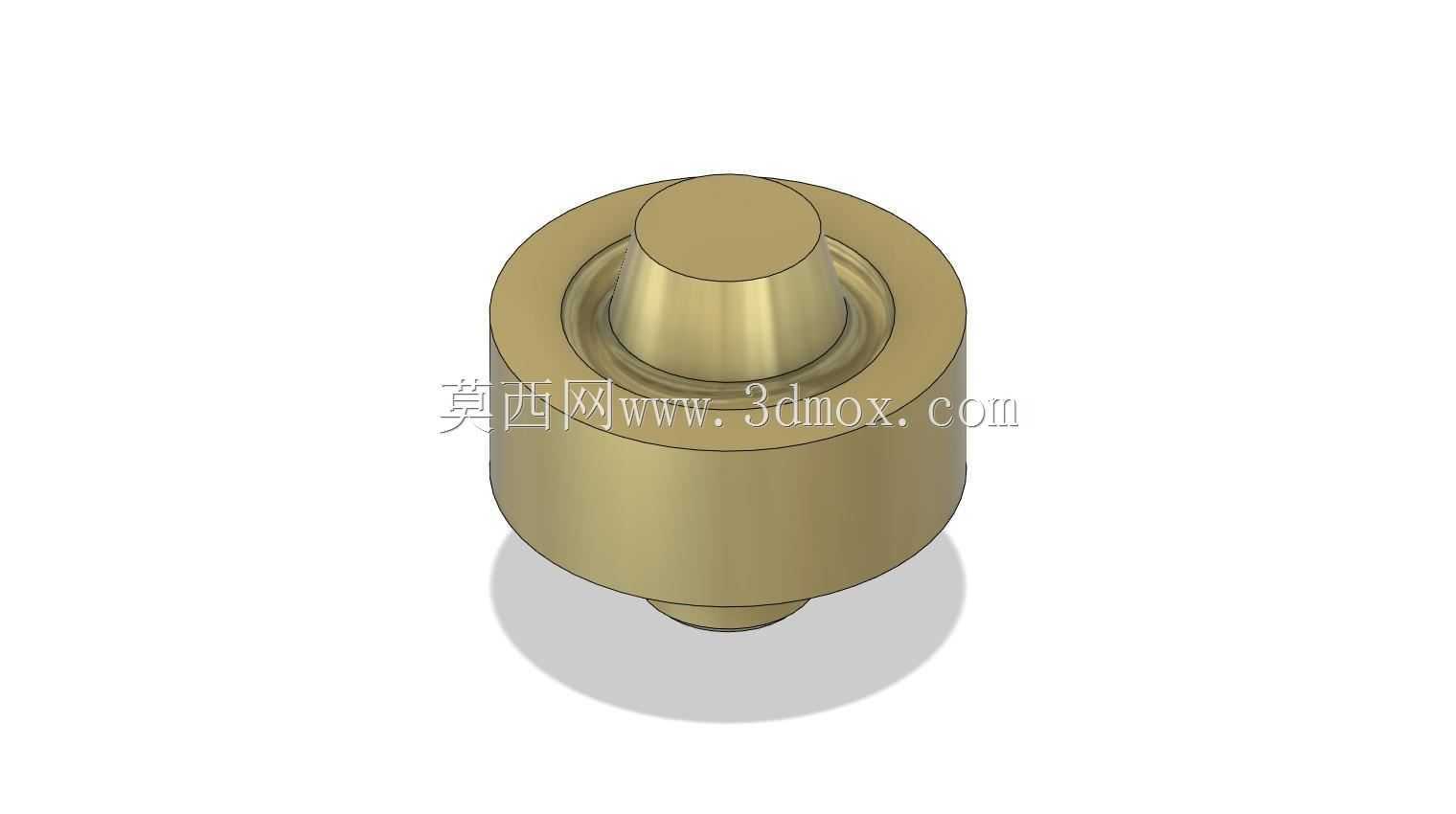

　　工装的安装边界完全适配CA6140车床箱体的外部轮廓，C型开口的深度能够覆盖索环安装位置到箱体外侧的所有距离，不会与箱体上的凸起轴段、油嘴等附属结构发生干涉，支撑座上的安装孔采用长圆孔设计，允许在小范围内调整压装位置，适配同系列不同批次车床的微小尺寸公差。从实际使用的角度来看，这套工装的受力路径经过优化，压装过程中的作用力直接通过C型框架传递到箱体支撑面，不会对车床的导轨、丝杠等精密部件产生额外的附加载荷，避免装配作业对机床原有精度造成影响。导向轴前端采用圆弧过渡设计，索环套入时不会刮伤其内孔的密封面，压装头的端面与索环端面完全贴合，压装过程中受力均匀，不会出现索环局部变形的问题。相比通用的压装工具，

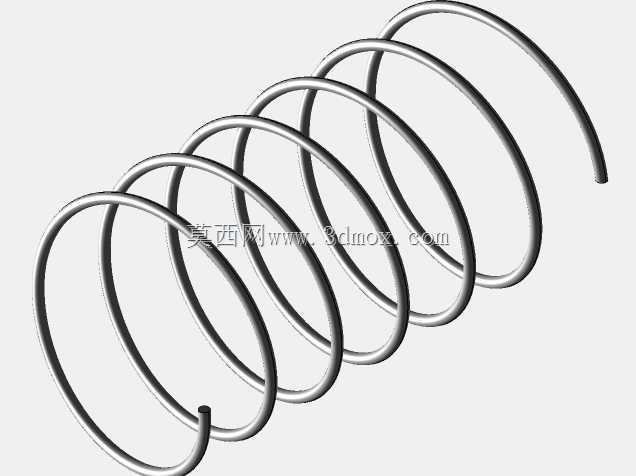

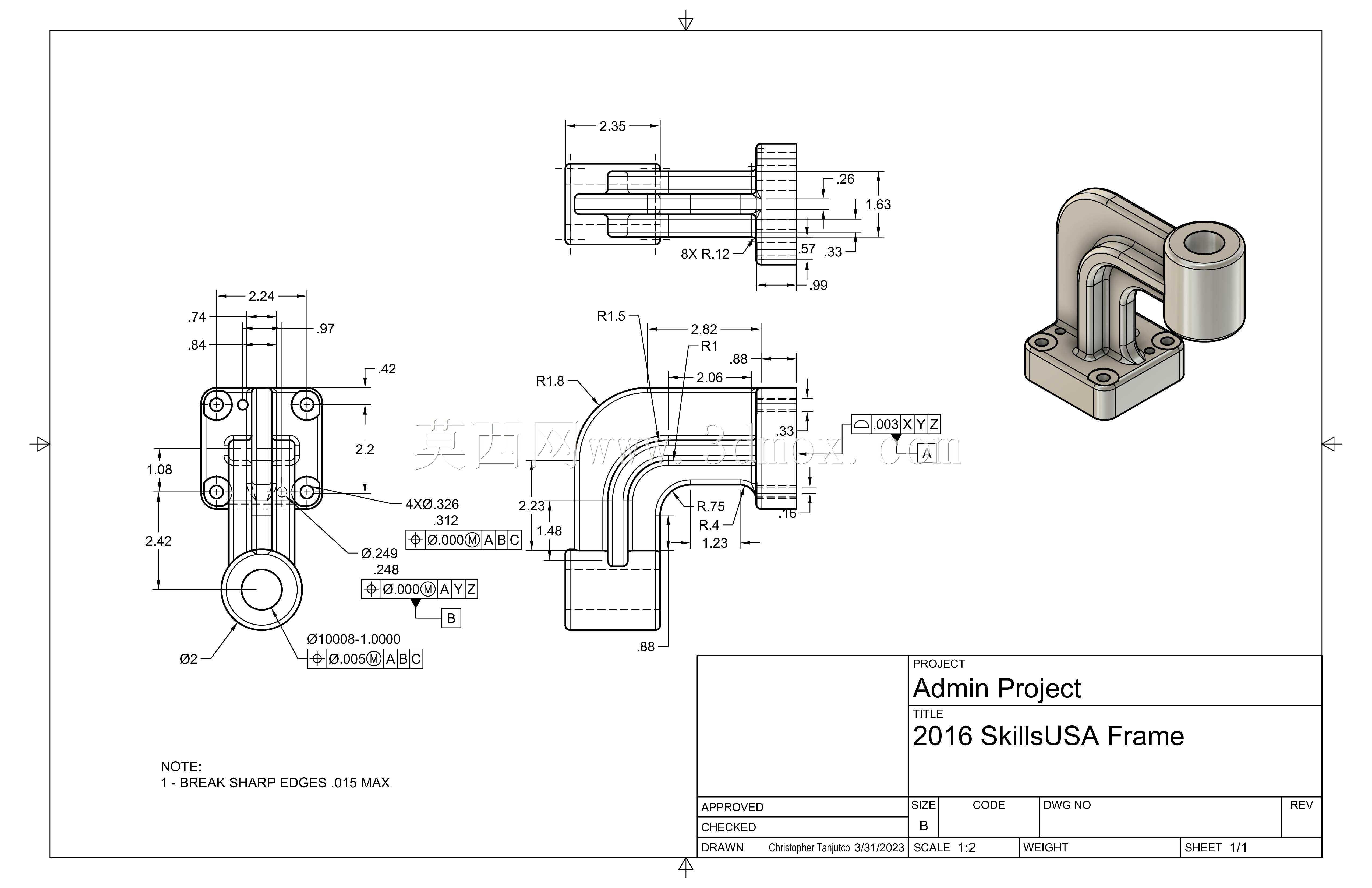

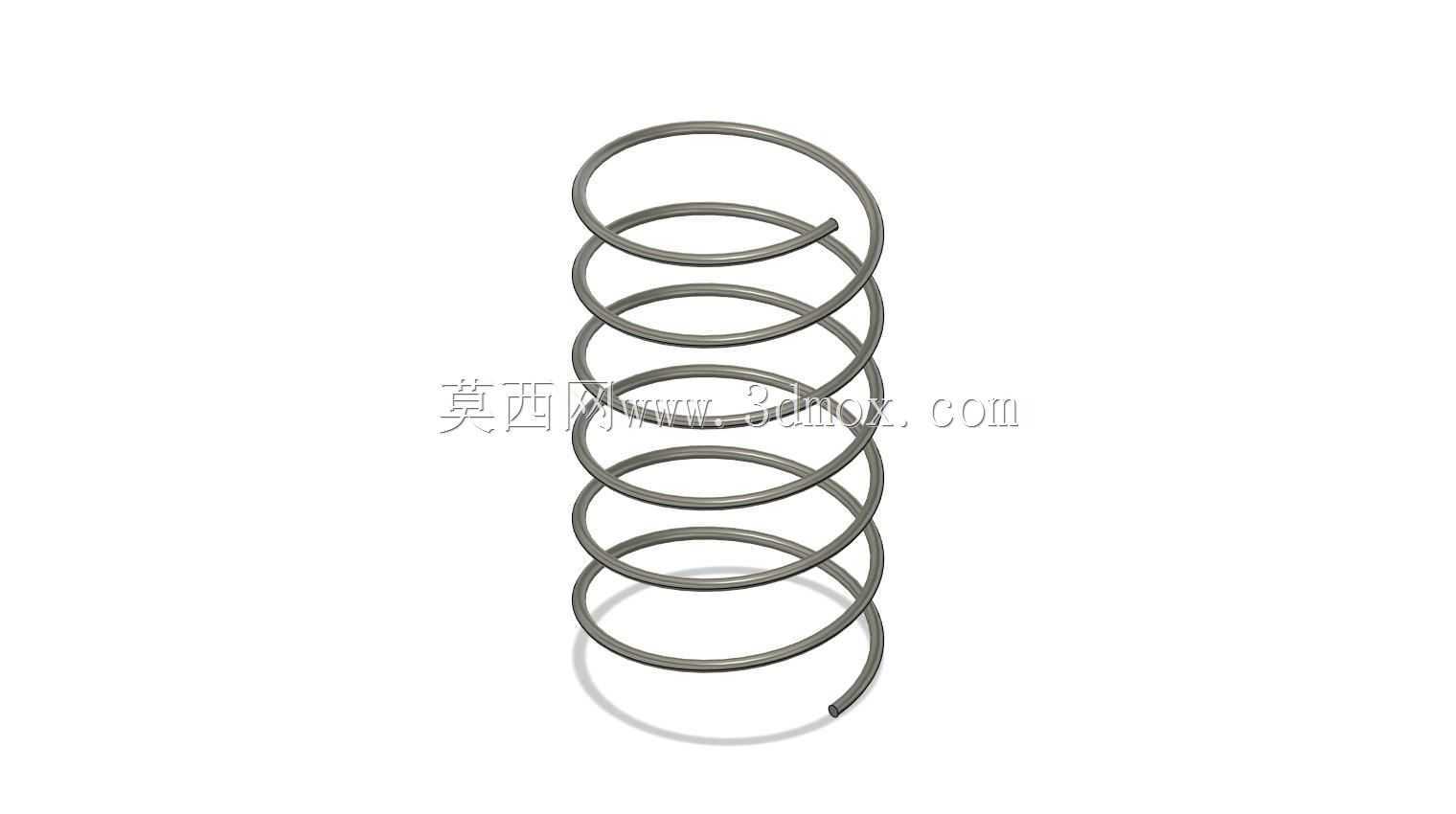

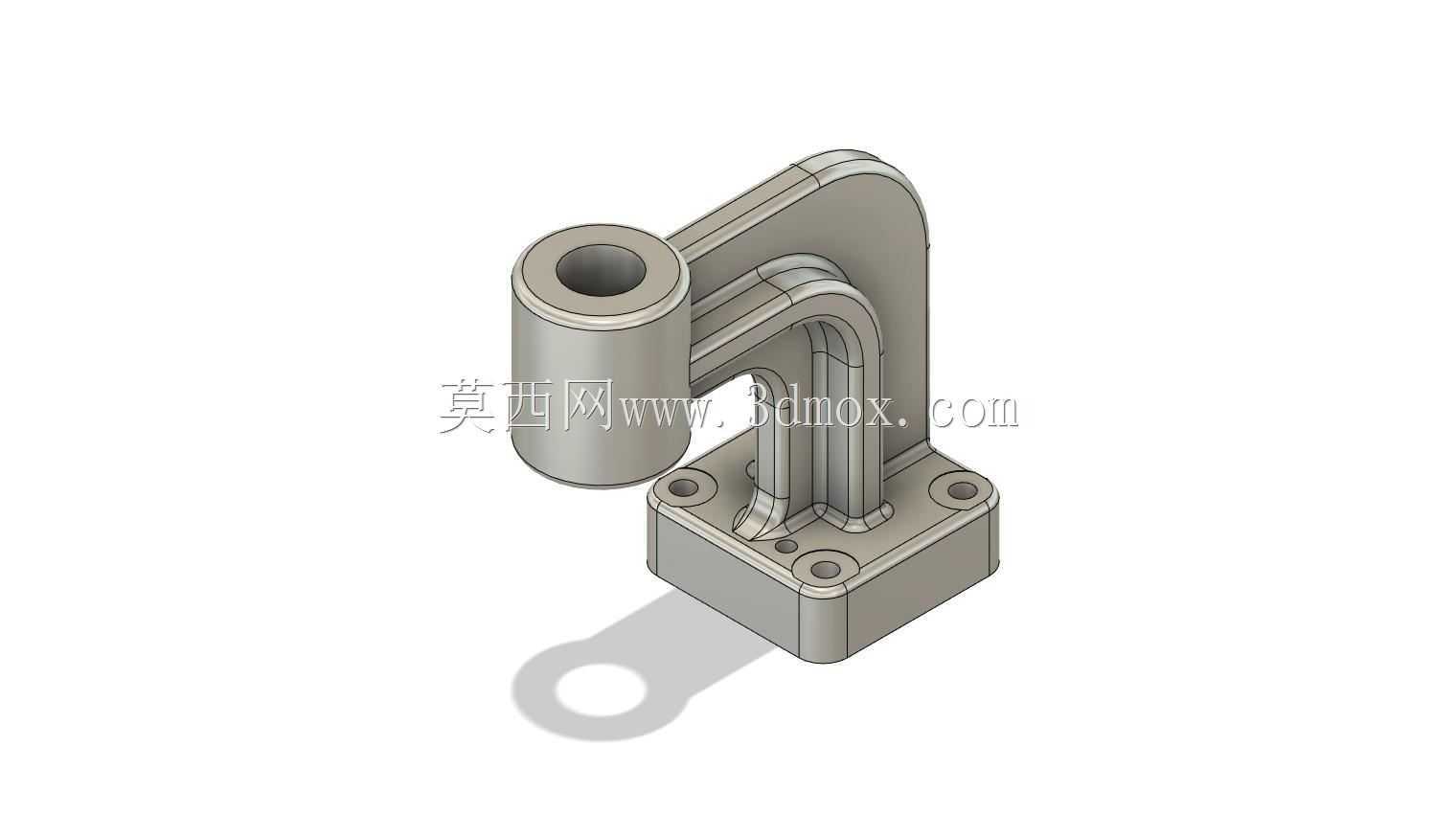

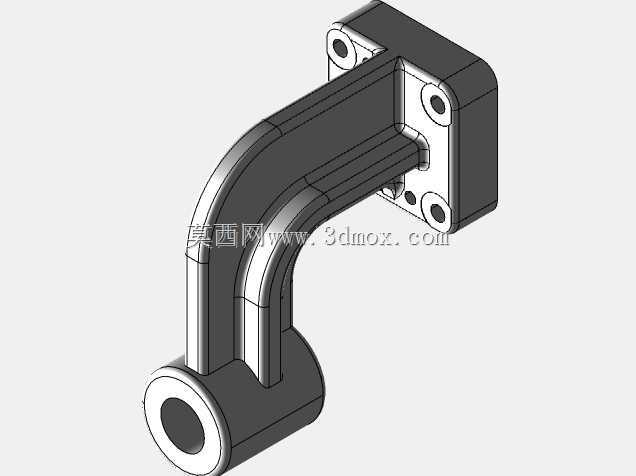

　　这套专用工装不需要搭配压力机使用，操作人员只需手动施加轴向力即可完成索环的压装作业，特别适合设备维修现场、小批量装配工位的使用场景，不需要外接动力源，也不存在液压、气动工装的管线布置问题，整体结构紧凑，可直接放入机床维修的随身工具箱中携带。在细节设计上，工装的所有棱边都做了倒角处理，避免操作过程中划伤操作人员的手部，与索环接触的压装端面经过淬火处理，硬度满足长期反复使用的耐磨要求，弹簧采用标准圆柱螺旋压缩弹簧，损坏后可直接采购标准件替换，降低了工装的后期维护成本。框架主体采用一体式铣削加工，整体刚性充足，压装过程中不会出现框架变形导致的压装偏斜问题，支撑座与框架的连接采用定位销加螺栓的固定方式，长期使用出现磨损后可单独更换支撑座配件，不需要整体报废工装。
