CA6140车床配套气动马达结构设计

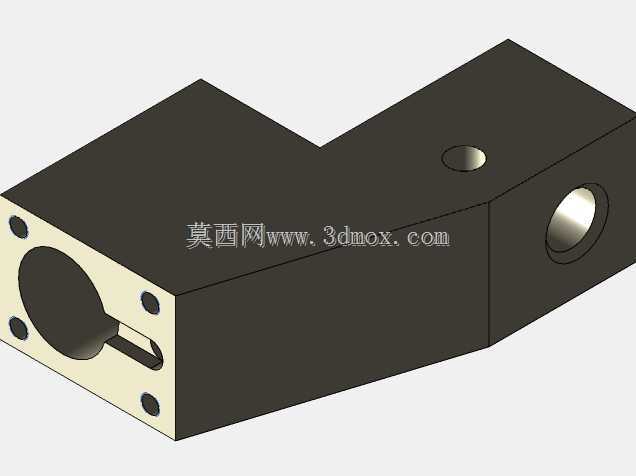

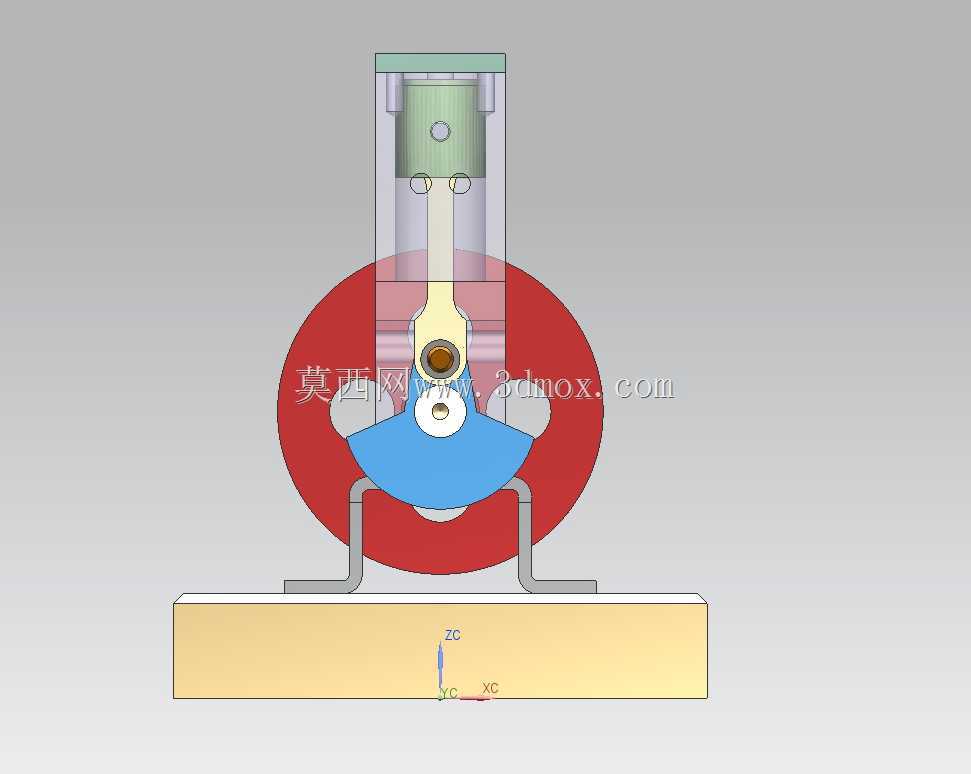

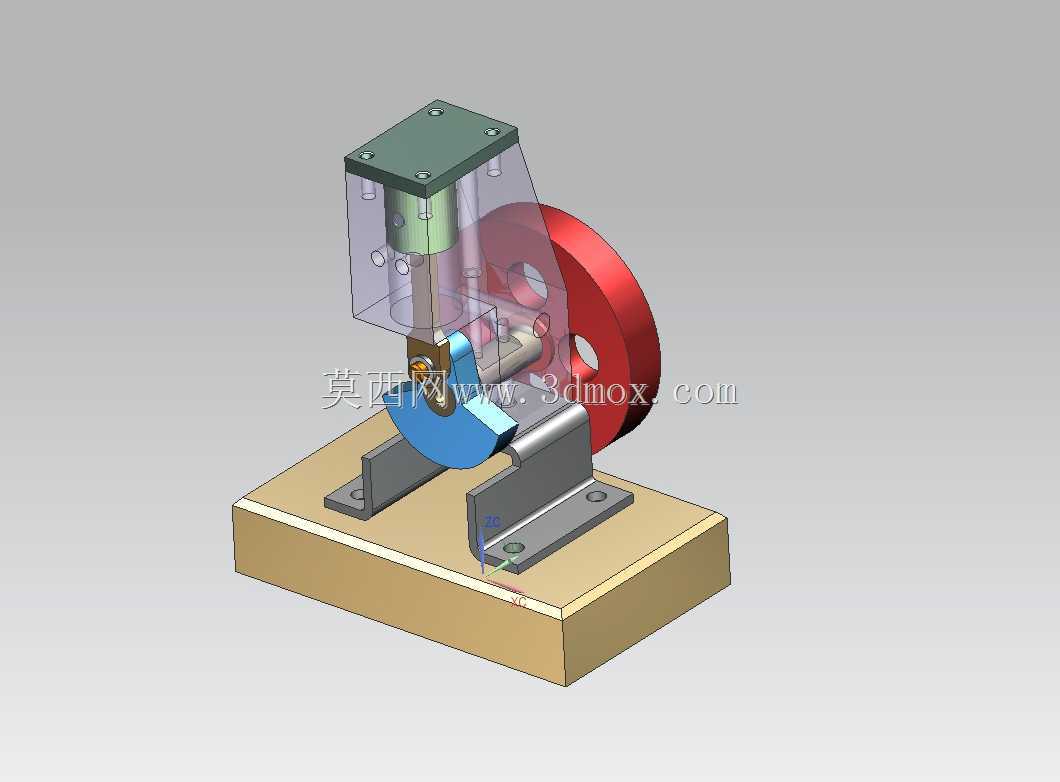

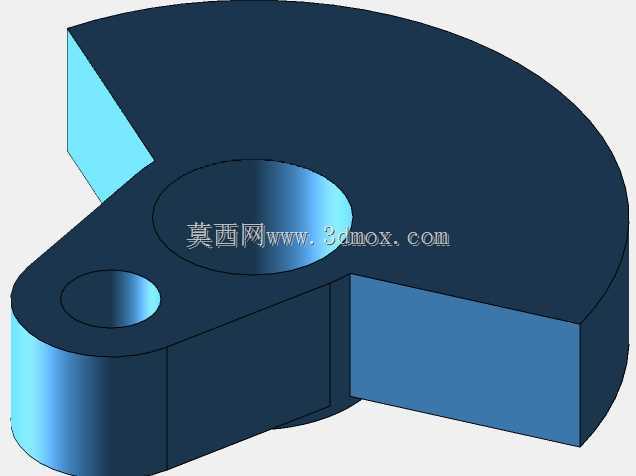

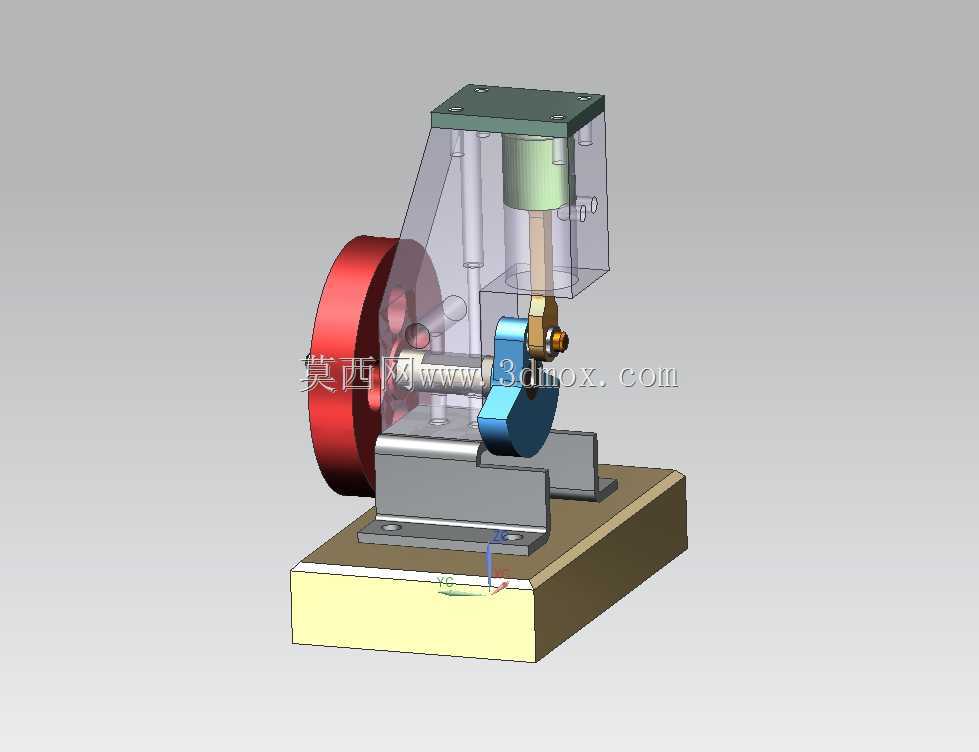

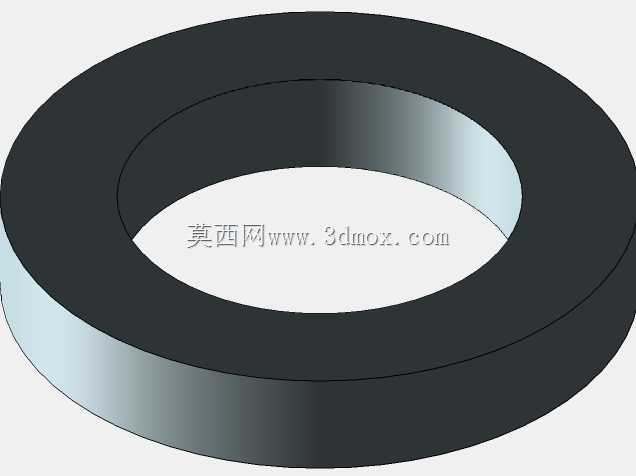

　　在普通车床的自动化改造场景中，气动动力单元的适配一直是车间技改的常见需求，这款适配CA6140车床的气动马达结构，正是针对车床辅助进给、工装夹紧动力输出场景开发的动力执行部件。从结构组成来看，该气动马达采用单缸活塞式气动结构，核心动力转换单元由气缸组件、曲柄连杆机构、动力输出轮、安装基座四个部分组成，压缩空气通入气缸后推动活塞做直线往复运动，通过连杆将直线动能传递给曲柄轴，带动外侧的红色飞轮做旋转运动，最终实现气动压力到旋转扭矩的稳定输出。

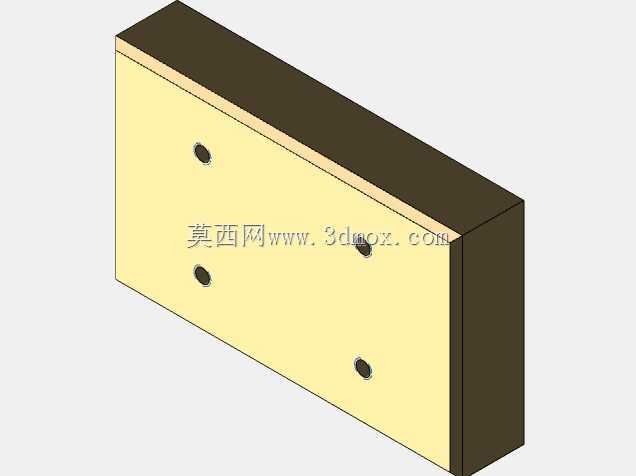

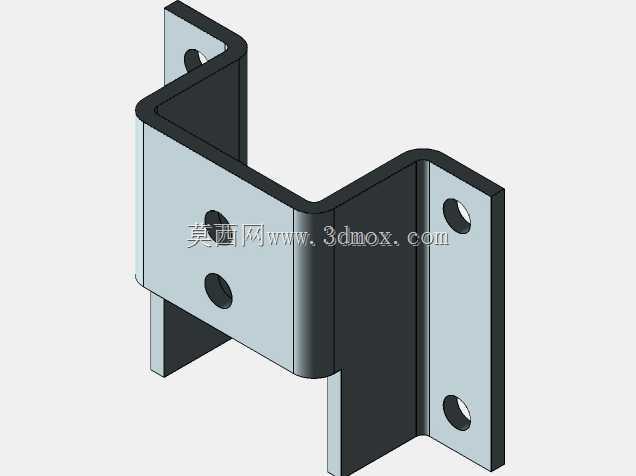

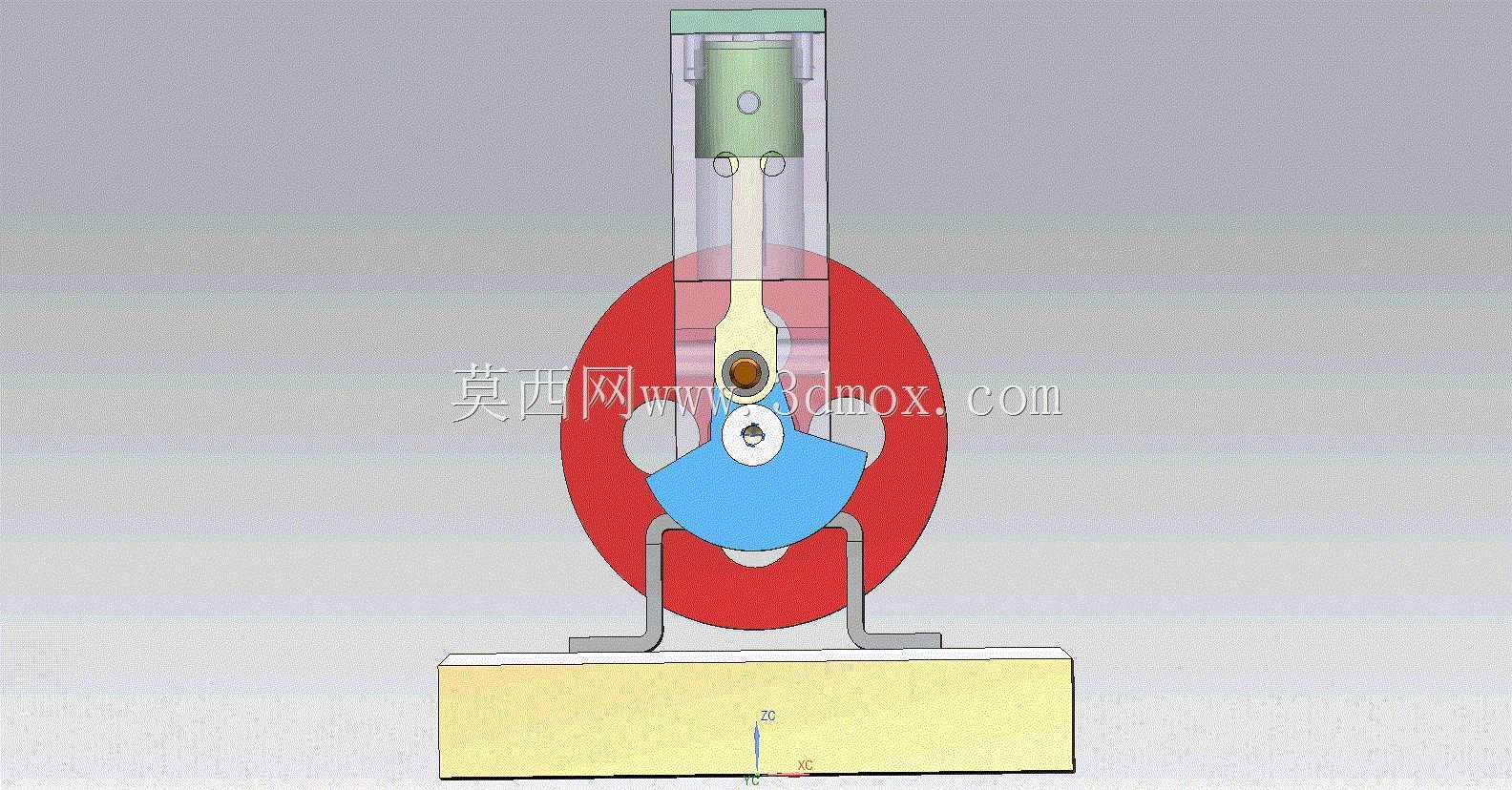

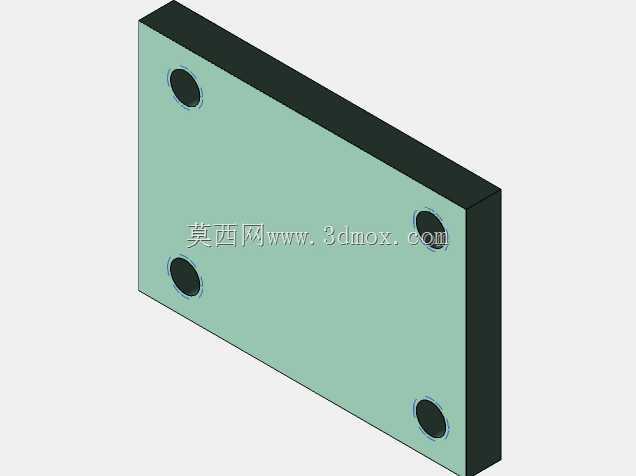

　　设计过程中首先考虑的是CA6140车床的安装边界，车床侧挂安装位的预留空间有限，因此整体结构采用立式布局，气缸垂直布置在曲柄机构上方，底部安装基座采用平板式结构，预留两个L型支撑脚直接与车床侧墙板的安装螺孔对位，不需要额外制作过渡转接板，安装时仅需匹配原有螺孔位置即可完成固定，基座的长宽尺寸控制在适配车床侧部空余空间的范围内，不会干涉车床原有溜板箱的纵向进给行程，也不会与卡盘、刀架等运动部件产生运动干涉。

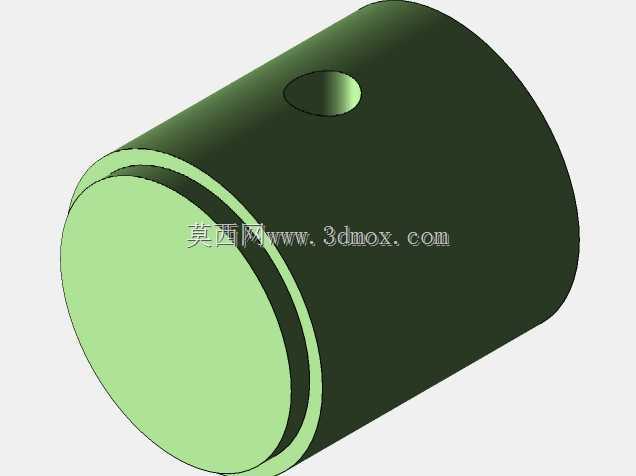

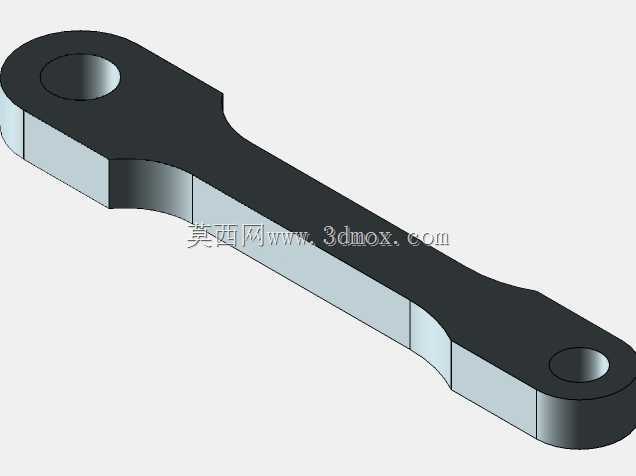

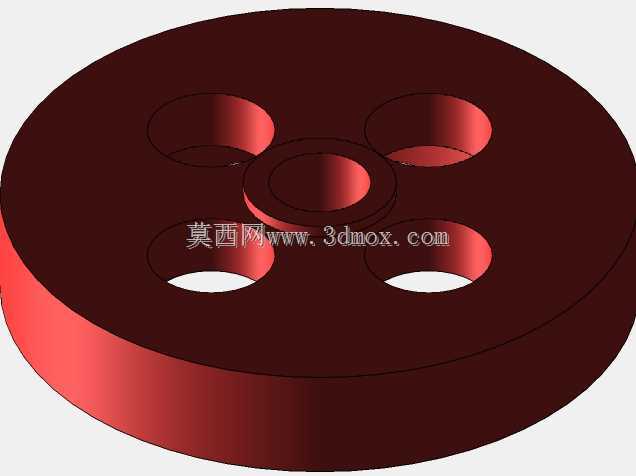

　　功能特性层面，这款气动马达的输出特性匹配车床辅助动作的动力需求，气缸缸径与行程的参数匹配经过扭矩核算，在常规车间0.5-0.7MPa的供气压力下，输出轴的扭矩可以满足车床尾座自动顶紧、工装夹具快速夹紧、辅助进给机构驱动的需求，相比电动动力单元，气动结构具备过载自动卸荷的特性，在夹具夹紧到位后不会出现闷烧损坏的问题，适合车床车间多粉尘、多切削液的工作环境，不需要额外做复杂的密封防护。结构设计上，活塞与气缸壁之间采用常规的密封圈密封结构，连杆两端分别通过活塞销、曲柄销做铰接连接，铰接位置预留润滑脂注油空间，日常维护时仅需定期加注润滑脂即可保证铰接部位的转动灵活性，外侧的飞轮除了传递扭矩之外，还具备储能稳速的作用，可以抵消活塞往复运动的速度波动，让输出轴的转动更加平稳，避免输出动力出现顿挫，影响夹紧或者进给动作的稳定性。

　　从实际应用场景来看，除了CA6140车床的配套改造之外，该结构的核心逻辑也可以适配其他型号普通车床的气动改造需求，只需要调整底部安装基座的螺孔位置即可完成适配。建模过程中所有运动部件都做了运动干涉检查，活塞运行到上止点、下止点时，连杆与气缸下端面、曲柄与基座之间都预留了足够的安全间隙，不会出现运动卡滞的问题，气缸上下端的进排气口位置预留了标准气动接头的安装空间，外接气管时可以直接连接车间的压缩空气管路，不需要额外修改气路接口尺寸。安装基座的厚度经过刚度校核，在最大输出扭矩的反作用力下，基座的变形量控制在机械设计要求的允许范围内，不会因为长期受力出现安装松动或者变形偏移的问题，支撑脚的折弯角度经过优化，既可以保证支撑强度，又能减少整体结构的重量，降低安装时的搬运难度。

　　对于从事机床改造、非标动力单元设计的工程师来说，这套结构可以作为活塞式气动旋转动力单元的参考模板，调整缸径、行程、曲柄半径的参数，就可以衍生出不同扭矩、不同转速的气动动力部件，适配不同的设备动力需求。结构中所有的零件都采用常规机械加工工艺即可制作，气缸采用标准珩磨管加工，活塞、连杆、曲柄采用45号钢调质处理即可满足强度要求，飞轮采用铸铁件加工，安装基座采用普通Q235钢板焊接后加工安装面，整体加工成本低，配件采购方便，适合车间自主技改时加工制作，不需要定制特殊的非标配件，后期维护更换零件也十分便捷。
